Apollo Twin X Gen 2 をOBSでの配信に使ってみた

これはなんのページ？

奮発してapollo twin xを買ったVtuberが、このインタフェースを設定するにあたって理解した内容を書き連ねます

Windowsでの使用ケースが中々なかったので一つの例として置いておきます

Babyfaceと価格も近いし、こっちの方が見た目かっこいいから〜
で買っちゃった人にわかりそうなレベル感で書いていきますね⭐︎
(わかる人はサクッと済ませるでしょうし…)

1. Winodwsのサウンド設定

コントロールパネルを開き、ハードウェアとサウンドに進みます
さらにオーディオデバイスの管理を押して小さなウィンドウを開きます

再生と録音のうち、Universal Audio Thunderbolt WDMの排他制御をOFF
サウンドタブのサウンド設定を「サウンドなし」に変更

2. OBSの準備

この節のゴール

OBSにASIO制御を追加し、マイク+Windowsのシステム音声を取り込む
(今回はapolloのAUX 1入力を使用します)

設定を始める前に : ASIOプラグインをOBSに追加

私はこれをインストールしました

OBSのオーディオ設定

手順は以下の通りです

1. ソースに atkAudio Source MIxer を追加

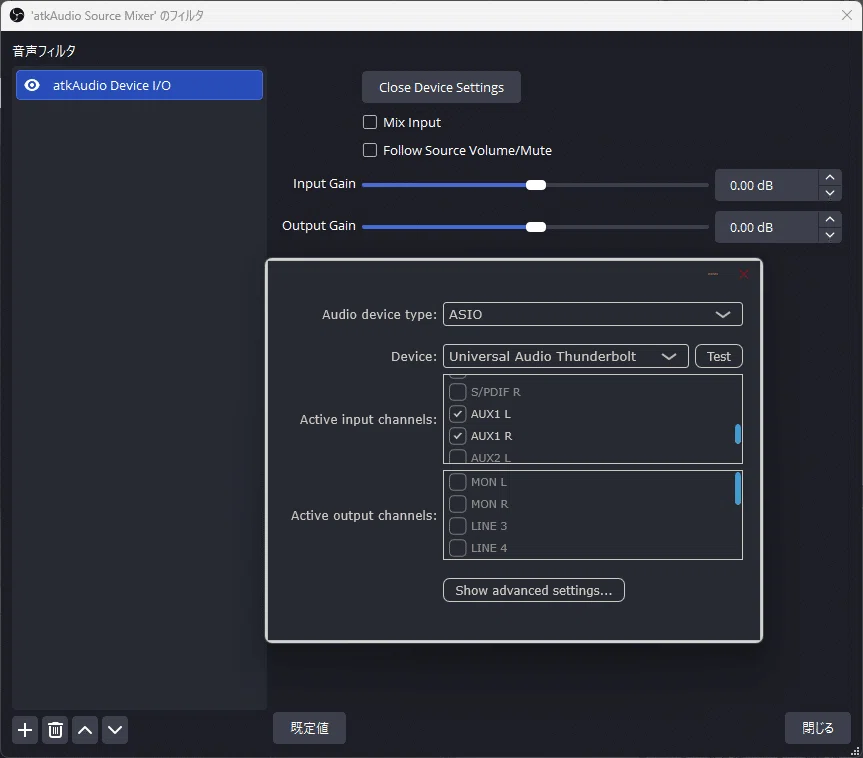

2. 音声フィルタに atkAudio Device I/O を追加

   1. Device type : ASIO

   2. Device : Universal Audio Tunderbolt

   3. Active input channels : AUX 1 LとAUX 1 Rにチェック

これが終わった段階で一旦WIndowsの電源を落とし
apolloの電源も切っておくといいです
その後、再度PCを立ち上げてからapolloの電源を入れてください

3. Apolloの入出力設定

この節のゴール

Windowsからの音声(ゲームの音)を
このインターフェースでボリューム調整してAUX 1に音を渡せること

設定を始める前に: ウィンドウズのスピーカー仕様の確認

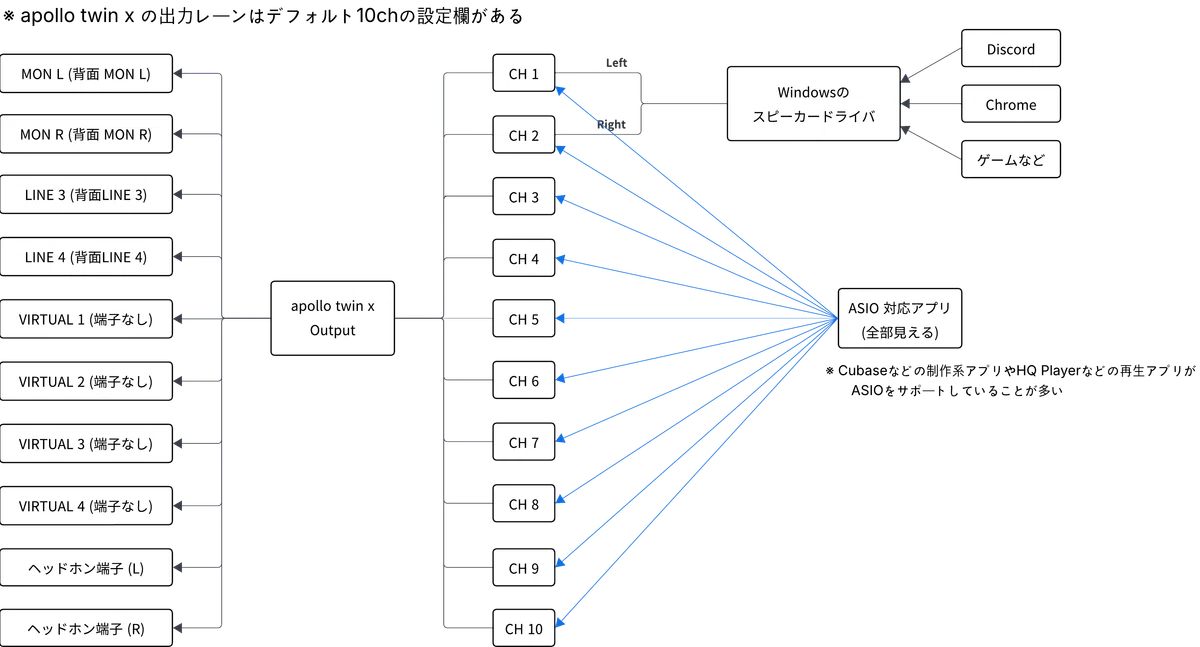

出力の図解

Windowsのスピーカードライバ(Universal Audio Thunderbolt WDM)は
CH 1をL出力・CH 2をR出力として固定で使用しているようです

そして、チャネルごとの出力先はapolloのドライバとしてインストールした
コンソールアプリの設定から割と柔軟に変更可能です

結論はコンソールの設定を開き、CH1・CH2の出力先を
MON L, MON RからVIRTUAL 1, VIRTUAL 2に変更してあげると
ゴール到達となります

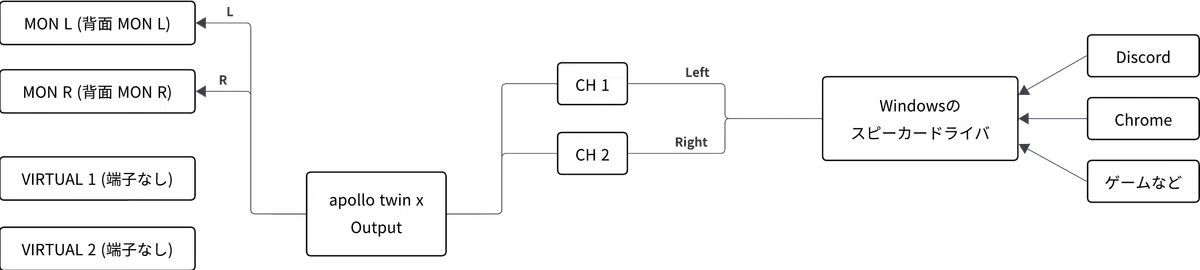

変更前の状態

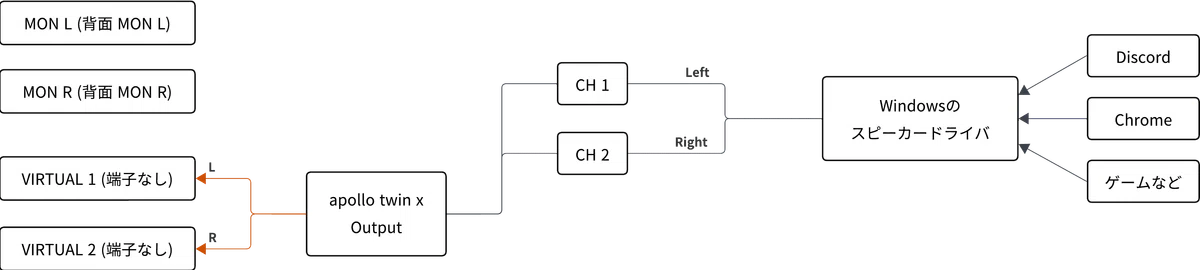

これを、こうします

出力先の設定

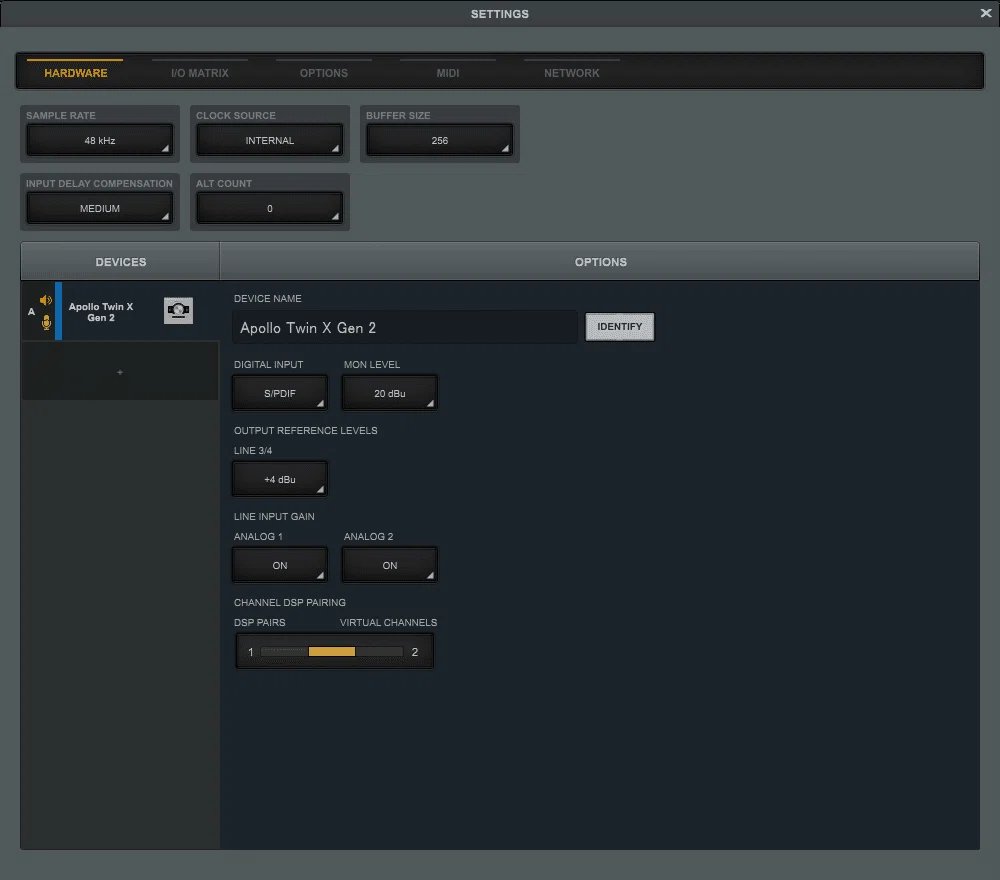

設定前に: VIRTUALが使えるかどうかの確認

コンソールのSETTINGSを押すと開くウィンドウのHARDWAREのうち
VIRTUALCHANNELS(一番右下)が2以上になっている必要があります

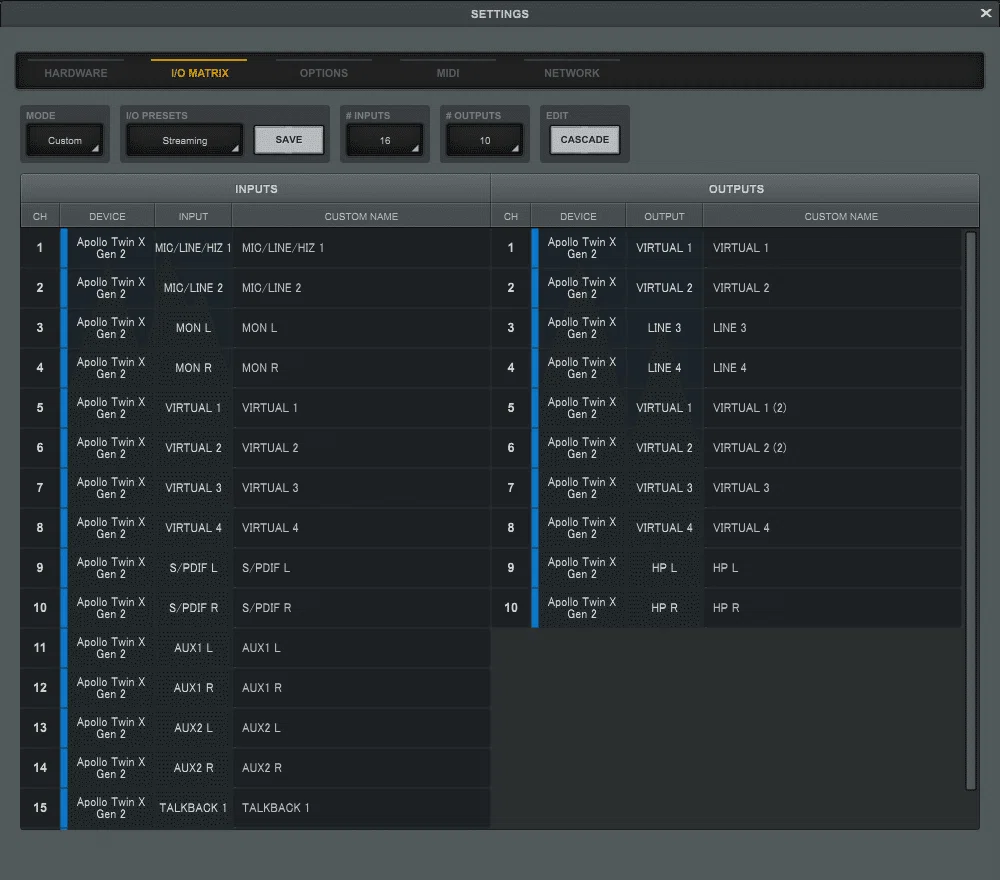

出力を変更

コンソールのSETTINGSを押すと開くウィンドウの
左から二番目、I/O MATRIXのタブを選びます
その後CH1とCH2をVIRTUAL 1, VIRTUAL 2に変更すると完了です

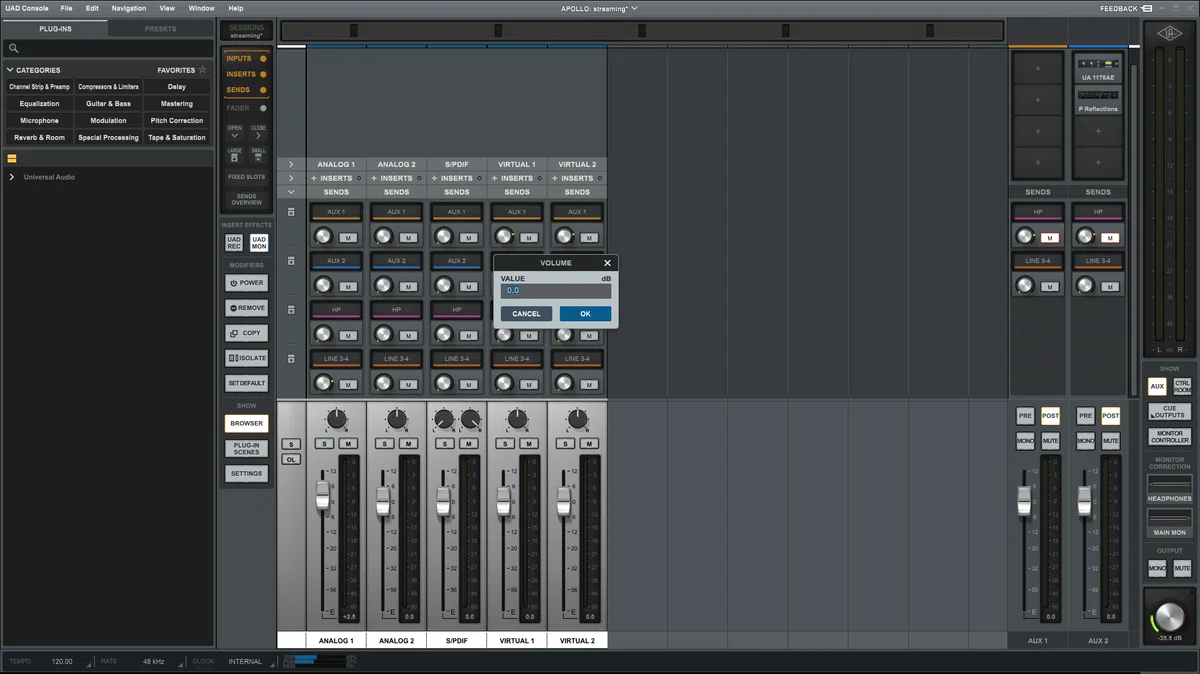

音量バランスの調整

1. 以下の3つをAUX 1に渡します

   1. ANALOG 1(マイク)

   2. VIRTUAL 1

   3. VIRTUAL 2

2. VIRTUAL 1, 2のAUX 1への出力を適当な音量レベルにします

これでapollo側で音量バランスが調整できるだけでなく
apolloが受信した音データとマイクの音をマージしてOBSに渡してくれます

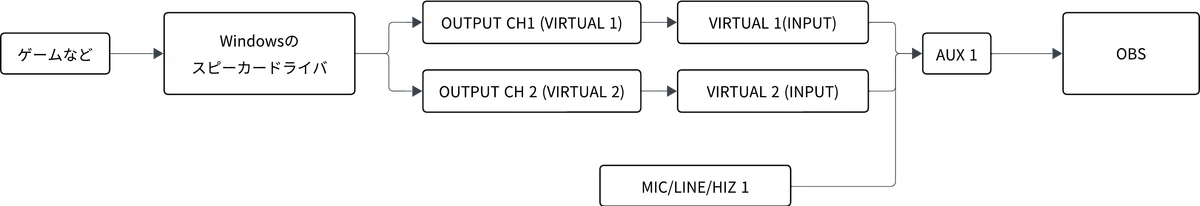

上記が済んだ時点での配線(?)イメージ

3. 感想

そのうちインサートで遊んでみたい

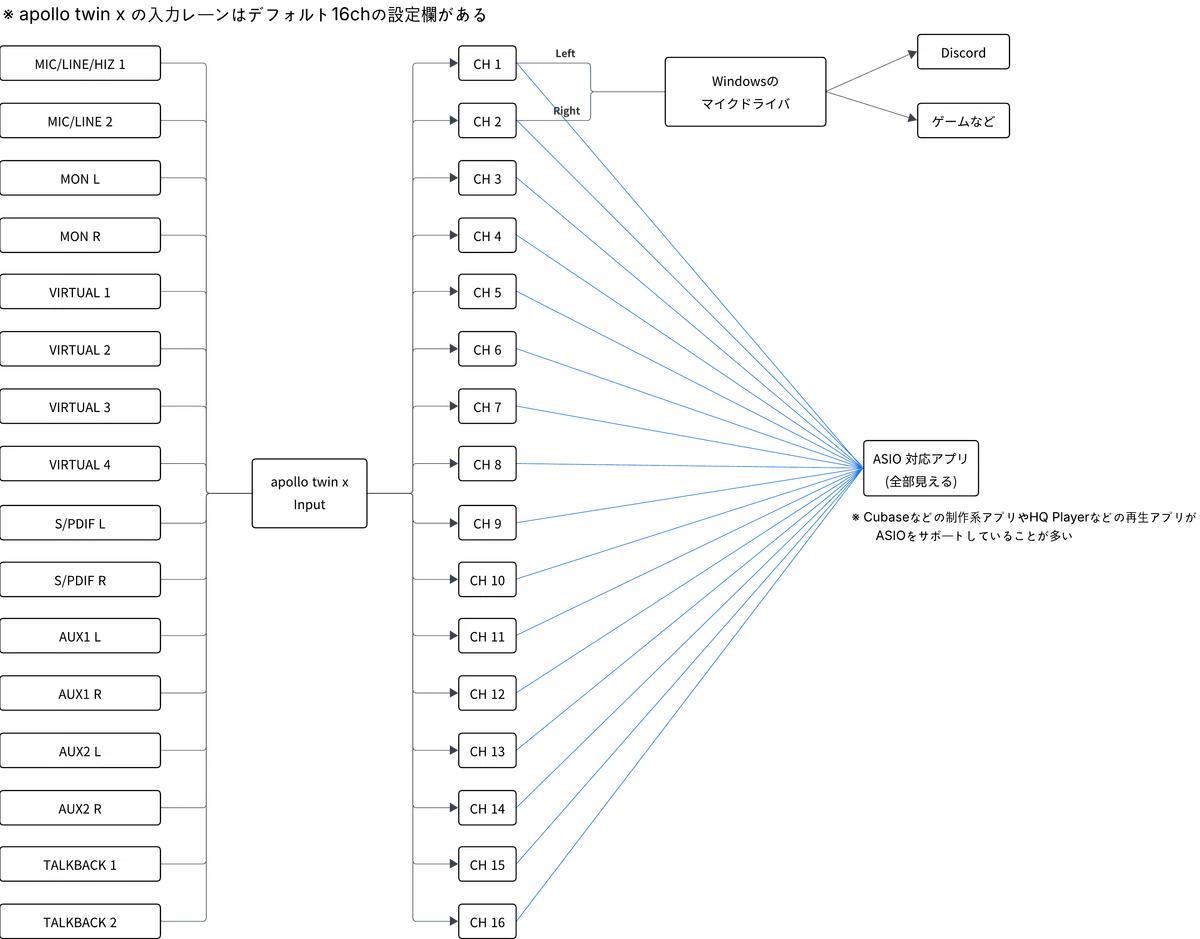

4. おまけ: Windowsのマイク仕様

基本的な考え方は出力とあまり変わりません
入力をどのチャネルで取り扱うかを考えるだけです

こちらも出力同様
Windowsのマイクドライバ(Universal Audio Thunderbolt WDM)は
CH 1をL, CH 2をRとしてしか扱えないようです
