EVもAIデータセンターも動かせない——「パワー半導体」とは何か？SiC・GaNまで徹底解説：基礎用語解説 📚

「パワー半導体」という言葉を最近よく耳にするようになりましたが、その実体を理解している方は意外と少ないのではないでしょうか。

HBMやCoWoSといったAI向け半導体が注目を集める一方で、パワー半導体は「電気を使うすべての製品」に不可欠な縁の下の力持ちです。

スマートフォンの充電器、電気自動車（EV）、エアコン、そしてNVIDIAのGPUが並ぶAIデータセンターの電源システムまで——電気を「変換・制御・分配」するすべての場所にパワー半導体がいます。

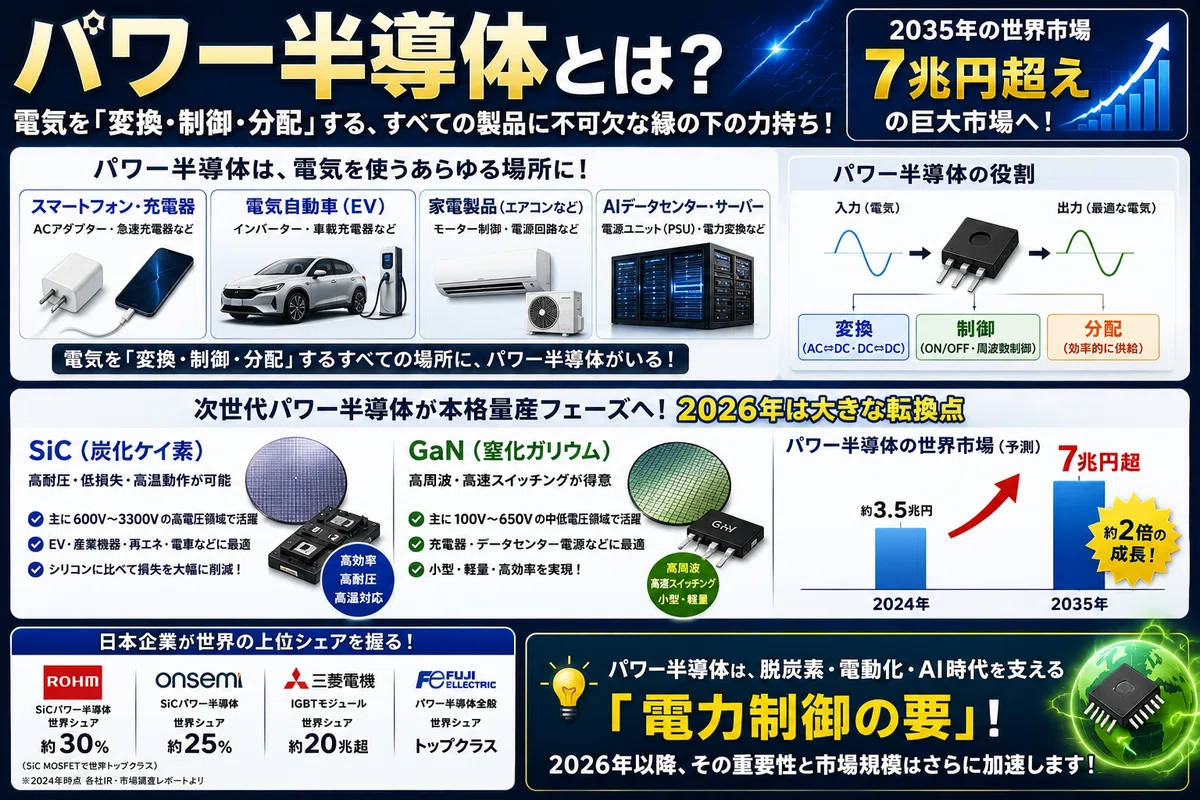

2026年は、次世代パワー半導体であるSiC（炭化ケイ素）とGaN（窒化ガリウム）が研究段階から本格的な量産フェーズへ移行する年です。

パワー半導体の世界市場は2035年に7兆円超えと予測されており、日本企業が世界シェアの上位を握るという、「日本の勝ち筋」でもあります。

今回はパワー半導体の基礎から最前線まで、半導体Timesとして丁寧に解説します💡

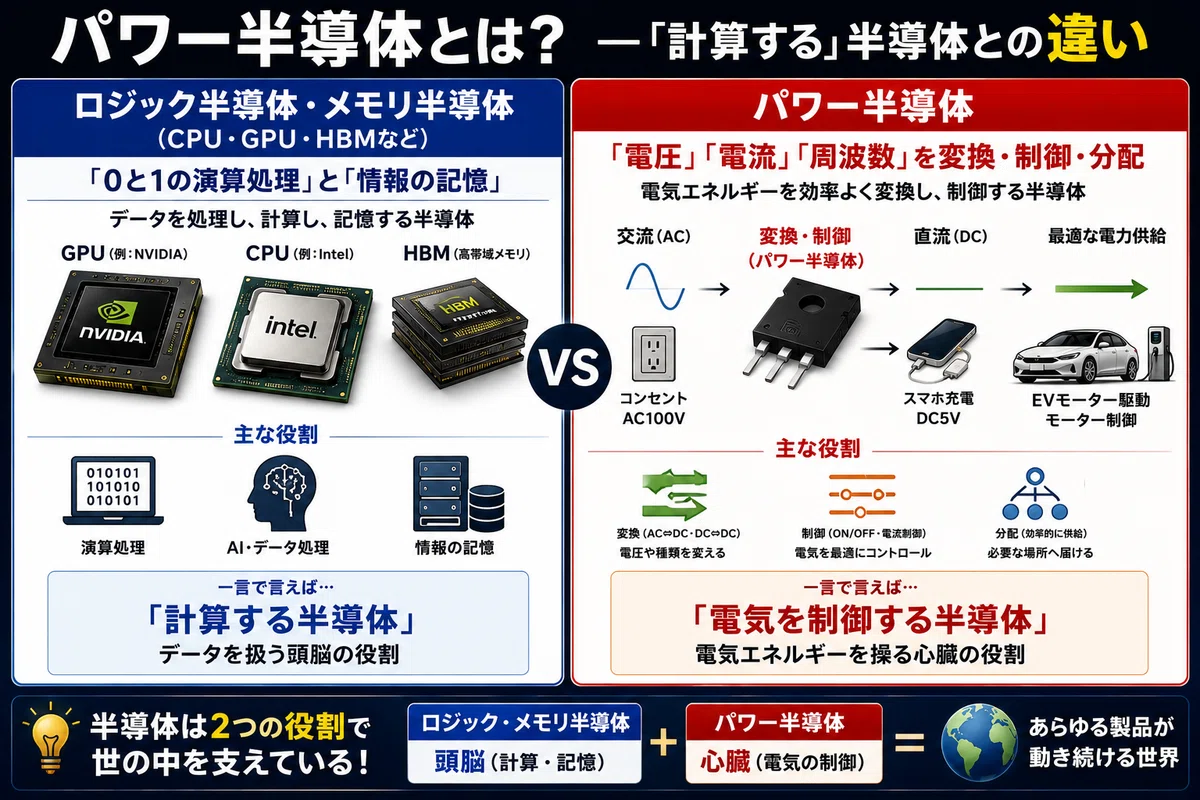

パワー半導体とは？——「計算する」半導体との違い

半導体には大きく2種類あります。

ロジック半導体・メモリ半導体（NVIDIAのGPU、インテルのCPU、HBMなど）は、「0と1の演算処理」と「情報の記憶」を担います。これが当ブログで日々取り上げているAI半導体の世界です。

パワー半導体は、これとはまったく異なる役割を持ちます。電気の「電圧」「電流」「周波数」を変換・制御・分配することが仕事です。コンセントから流れてくる交流100Vをスマホの充電に必要な直流5Vに変換したり、EVのモーターに最適な電流を供給したりするのがパワー半導体の役割です。

一言で言えば、「計算する半導体」ではなく「電気を制御する半導体」 です。

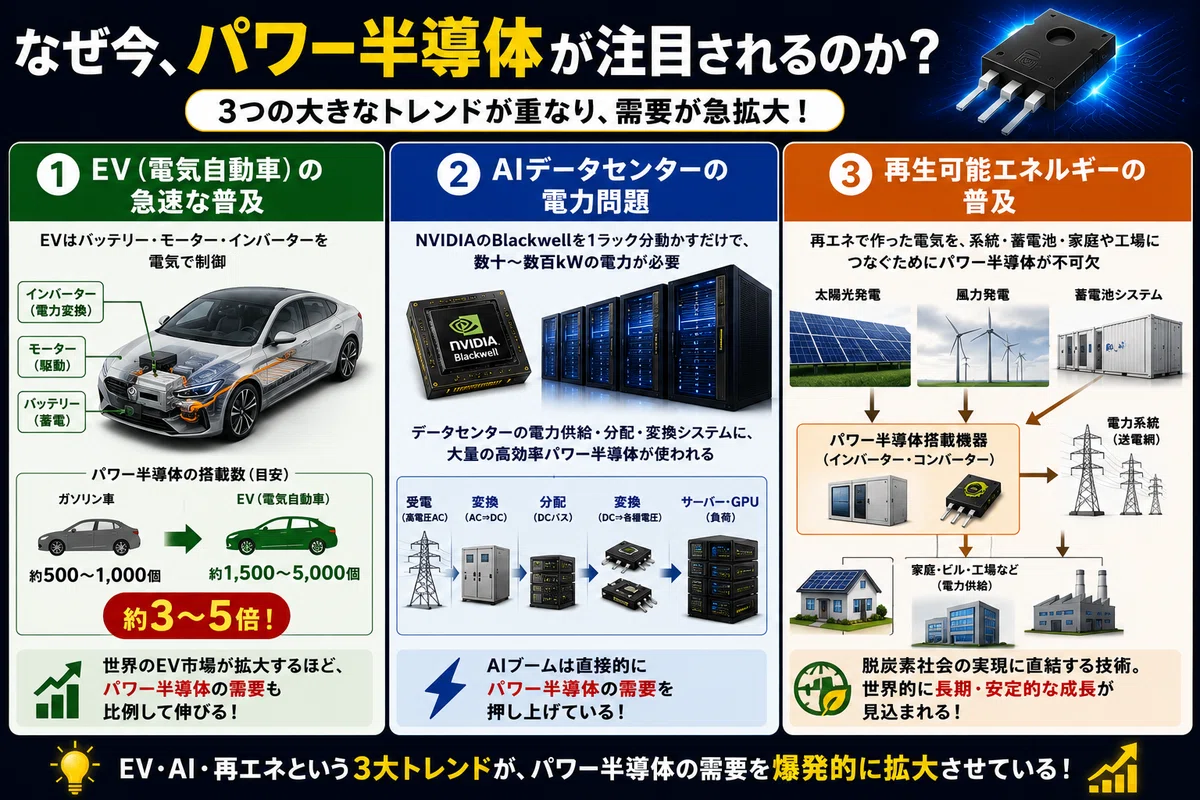

なぜ今、パワー半導体が注目されるのか

3つの大きなトレンドが重なっています。

① EV（電気自動車）の急速な普及

ガソリン車と違い、EVはバッテリー・モーター・インバーターを電気で制御します。EV1台に搭載されるパワー半導体の数は、従来のガソリン車の約3〜5倍です。世界のEV市場が拡大するほど、パワー半導体の需要も比例して伸びます。

② AIデータセンターの電力問題

NVIDIAのBlackwellを1ラック分動かすだけで、数十〜数百kWの電力が必要になります。このデータセンターの電力供給・分配・変換システムにも、大量の高効率パワー半導体が使われます。AIブームは直接的にパワー半導体の需要も押し上げています。

③ 再生可能エネルギーの普及

太陽光発電・風力発電で作った電気を系統電力に接続したり、蓄電池に貯めたりするインバーターやコンバーターにもパワー半導体は不可欠です。脱炭素社会の実現に直結する技術です。

シリコン（Si）の限界と次世代材料の登場

これまでのパワー半導体は主にシリコン（Si） で作られてきました。しかし、AIデータセンターやEVが求める「高電圧・高温・高速スイッチング」という過酷な条件に対して、シリコンは物理的な限界に近づいています。

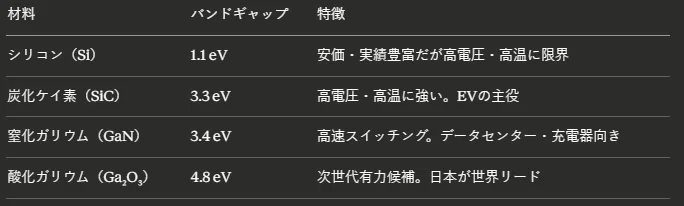

そこで注目されているのがワイドバンドギャップ半導体と呼ばれる次世代材料です。「バンドギャップ」とは、電子が電気を流せる状態になるために必要なエネルギーの差のことで、これが大きいほど高電圧・高温に耐えられます。

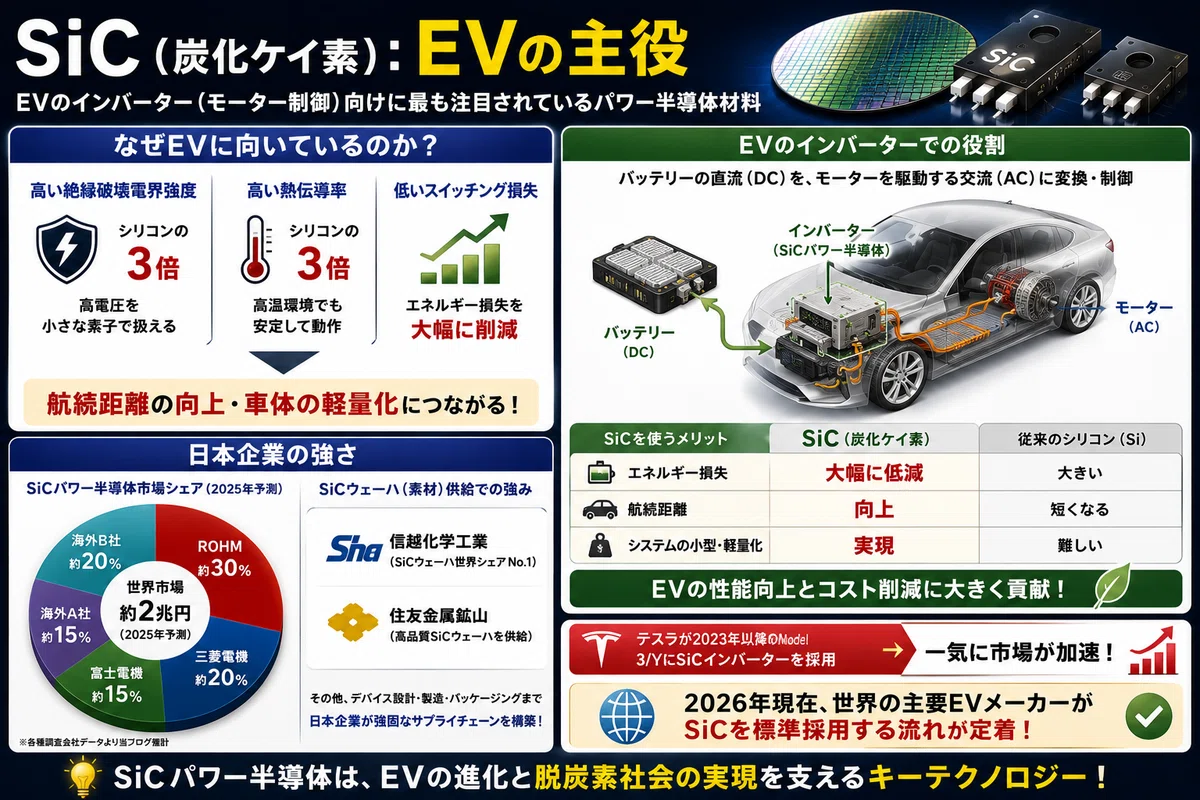

SiC（炭化ケイ素）：EVの主役

SiC（Silicon Carbide：炭化ケイ素） は、EVのインバーター（モーター制御）向けに最も注目されているパワー半導体材料です。

なぜEVに向いているのか？

シリコンの3倍の絶縁破壊電界強度を持つため、高電圧を小さな素子で扱えます。熱伝導率もシリコンの3倍で、高温環境でも安定して動作します。

EVのバッテリーからモーターに電力を変換するインバーターに使うと、従来のシリコン品に比べてエネルギー損失を大幅に削減でき、航続距離の向上や車体の軽量化につながります。

日本企業の強さ

SiC市場で日本企業は世界的な競争力を持っています。ローム（ROHM）・三菱電機・富士電機が上位シェアを争っており、ウェーハ（SiC素材の薄い円盤）供給では信越化学工業・住友金属鉱山も重要なポジションを占めています。

テスラが2023年以降のModel 3/YにSiCインバーターを採用したことで一気に市場が加速し、2026年現在は世界の主要EVメーカーがSiCを標準採用する流れが定着しています。

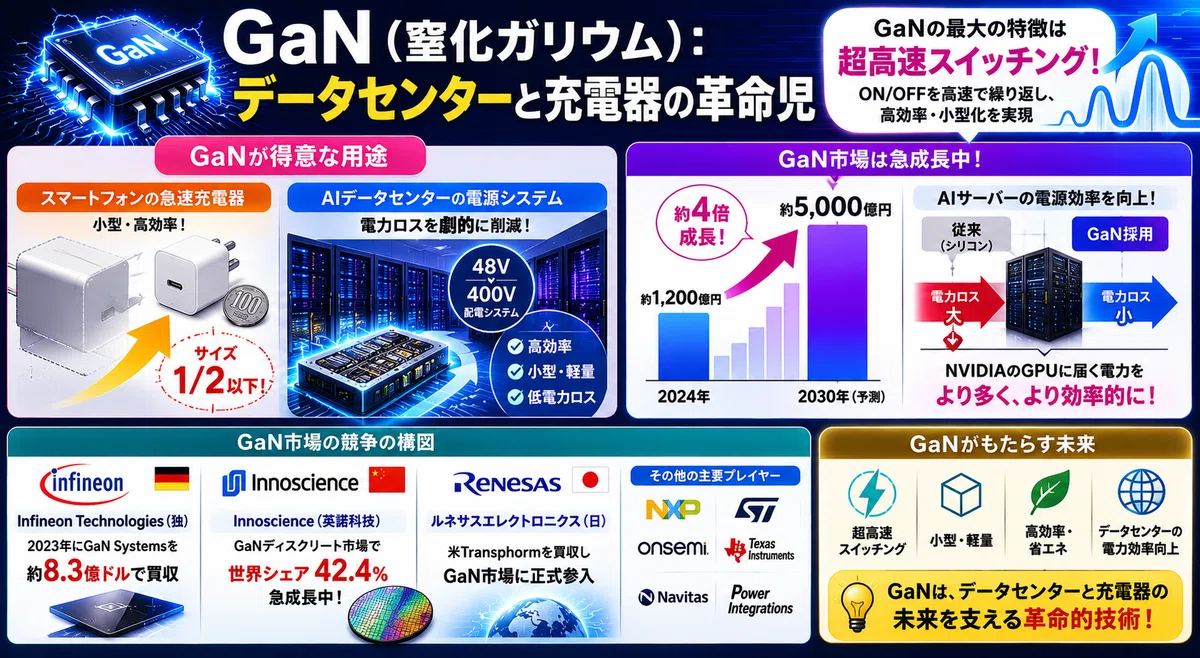

GaN（窒化ガリウム）：データセンターと充電器の革命児

GaN（Gallium Nitride：窒化ガリウム） は、SiCとは異なる得意分野を持ちます。GaNの最大の特徴は超高速スイッチングです。電気のON/OFFを非常に高い周波数で繰り返せるため、スイッチング電源を小型・高効率化できます。

GaNが得意な用途

スマートフォンの急速充電器はGaNの代表的な応用例です。従来のシリコン製充電器と比べて半分以下のサイズで同等以上の出力が得られるため、「USB-C 65W充電器が煙草の箱ほど小さい」というガジェットが実現しました。

さらに今後の本命はAIデータセンターの電源システムです。GaN市場は2030年に5,000億円規模まで拡大すると予測されており、AIサーバーの電源効率向上に欠かせない部品として採用が広がっています。

データセンターの48V/400V配電システムへのGaN採用が進むことで、NVIDIAのGPUに届く電力のロスを劇的に減らすことができます。

競争の構図

GaN市場では海外メーカーの動きが活発です。Infineon Technologies（独）が2023年にGaN Systemsを約8.3億ドルで買収するなど、大型M&Aが相次いでいます。

中国のInnoscience（英諾科技）はGaNディスクリート市場で世界シェア42.4%を獲得し急成長中。ルネサスエレクトロニクスは米Transphormを買収してGaN市場に正式参入しました。

酸化ガリウム（Ga₂O₃）：日本発・次世代パワー半導体の本命

最後に紹介するのが、まだあまり知られていない酸化ガリウム（Gallium Oxide：Ga₂O₃）です。

バンドギャップが4.8 eVと、SiCやGaNをさらに上回ります。理論上はシリコンの約3,000倍の絶縁破壊電界強度を持ち、超高電圧（数kV〜数十kV）の制御に向いています。電力送電システム・鉄道・産業機械など、EVよりもさらに高電圧を扱う用途に向いています。

日本の圧倒的リード

酸化ガリウム研究で世界をリードしているのは日本です。情報通信研究機構（NICT）・東京農工大学・Novel Crystal Technology（ノベルクリスタルテクノロジー）などが世界最高水準の研究成果を持ちます。ウェーハ供給でもNovel Crystal Technologyが世界首位に立っています。

パワー半導体の世界市場は2035年に7兆円超えに達し、そこに酸化ガリウムも一定規模で参入するという予測が出始めています。「シリコンで敗れ、SiCで巻き返し、酸化ガリウムで世界を制する」という日本の半導体戦略の観点でも、目が離せない技術です。

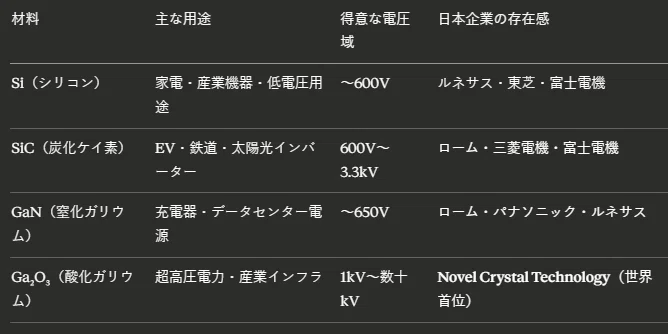

4材料の用途別すみ分け

まとめ

パワー半導体を整理すると💡

• 何か？ 電気の電圧・電流・周波数を変換・制御する「電気を扱う半導体」

• なぜ今注目か？ EV普及・AIデータセンターの電力需要・脱炭素化の3トレンドが重なる

• SiCとは？ 高電圧・高温に強く、EV用インバーターが主戦場。日本企業が強い

• GaNとは？ 超高速スイッチングが得意。充電器の小型化とデータセンター電源に革命

• 酸化ガリウムとは？ 次世代の本命。バンドギャップ最大。日本発の世界最前線技術

• 市場規模は？ 2035年に7兆円超え。日本にとって数少ない半導体の「勝ち筋」

AI半導体の進化を語るとき、どうしても「演算するチップ」に目が向きがちです。しかしAIデータセンターもEVも、すべては「電気を効率よく制御すること」がなければ動きません。その縁の下を支えるパワー半導体は、半導体産業のもう一つの主役です。

この記事が勉強になったよという方は、スキお待ちしています🥰

今後も半導体の基礎用語をわかりやすく解説していきますので、フォローもぜひ！

最後まで読んでいただき、ありがとうございました！

📚 あわせて読みたい関連書籍

① 『半導体戦争』クリス・ミラー 著（ダイヤモンド社）

SiCやGaNのような次世代パワー半導体が「なぜ国家戦略上の重要技術」になったのかを、歴史的・地政学的視点から解説した世界的ベストセラーです。

② 『2030 半導体の地政学（増補版）』太田 泰彦 著（日経BP）

日本の次世代パワー半導体（SiC・酸化ガリウム）が経済安全保障においてどのような戦略的意義を持つかが深く論じられています。半導体Timesイチ押しの必読書です。

用語集

• パワー半導体：電力の変換・制御・分配を担う半導体。演算ではなく「電気を扱う」ことが役割

• インバーター：直流電力を交流電力に変換する装置。EVのモーター制御や太陽光発電に必須

• ワイドバンドギャップ半導体：シリコンより大きなバンドギャップを持つ半導体材料の総称。SiC・GaN・Ga₂O₃など

• バンドギャップ：電子が「電気を流す状態」になるために必要なエネルギーの差。数値が大きいほど高耐圧・高温動作が可能

• SiC（炭化ケイ素）：シリコンの約3倍のバンドギャップを持つ次世代パワー半導体材料。EV向けに急普及

• GaN（窒化ガリウム）：高速スイッチングが得意な次世代材料。スマホ充電器・データセンター電源向け

• 酸化ガリウム（Ga₂O₃）：バンドギャップ4.8eVの最先端材料。日本が世界リードする次世代の本命

• スイッチング損失：電気のON/OFF切り替え時に発生する電力ロス。次世代材料はこれを大幅に削減

• 絶縁破壊電界強度：半導体が壊れずに耐えられる電圧の大きさを示す指標。高いほど高電圧対応が可能
