図面はCADだけじゃない。板1枚に描く「木の設計図」

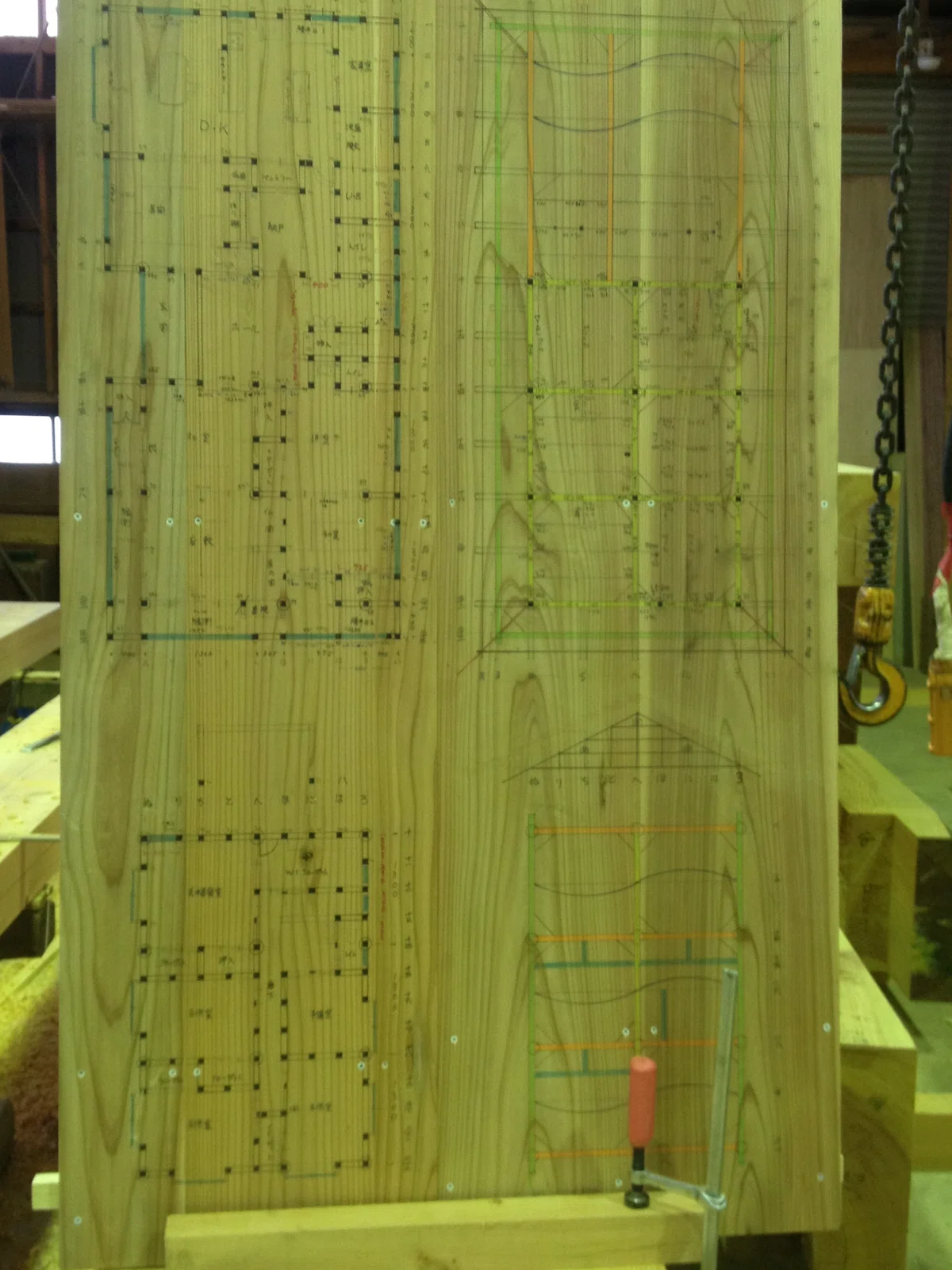

これは「看板　板」と呼ばれるものです。
紙の図面ではなく、大きな板に直接、建物の骨組みを描いていきます。

なぜ紙ではなく板に描くのか

実際の柱・梁の位置関係や納まりを正確に把握するには、頭の中　軸組を
わかりやすく　刻む人間と共有して考える必要があります。
色分けされた線は、通り芯・高さ・部材ごとの区別を表しています。
その都度　刻むなか　すみつけする中で　変更になった部分は　板に書いたり　間違った情報は　ノミで削ったりしながらすすめていきました。

墨付けは、この板図から始まる

以前紹介した墨付け・刻みの作業は、この板図をもとに進みます。板図に描かれた寸法・納まりを1本1本の木材に写し取り、刻んでいく。板図が正確でなければ、その後の墨付けも刻みも、全部狂います。

つまりこの板1枚が、建物全体の精度の出発点です

プレカットが主流の今、見る機会が減ったもの

プレカット（工場での機械加工）が主流になった今、板図を実際に描く現場は減っています。コンピューター上の図面データがそのまま加工機に送られるため、この原寸の板図という工程自体が省略されるようになりました。

効率としては機械の方が優れています。それでも、この板の上には、建物を建てる前の設計と判断が全部詰まっています。

【
