AI時代のボトルネックを解消する次世代技術「HMA(異種混在メモリ・アーキテクチャ)」とは?〜メモリウォール問題から混載メモリとの違いまで徹底解説〜
AI、機械学習、大規模データベースなど、私たちが扱うデータ量は爆発的に増加しています。それに伴い、コンピュータの頭脳であるプロセッサ(CPUやGPU)も劇的な進化を遂げていますが、実はシステム全体で見ると「ある大きな壁」にぶつかっています。
今回は、現代のコンピュータ・アーキテクチャにおける最大の課題と、それを解決する救世主「HMA(Heterogeneous Memory Architecture)」について、基礎から徹底的に解説します。
1. すべての元凶:「メモリウォール(メモリの壁)」とは?
プロセッサの処理能力が劇的に向上しているにもかかわらず、データを供給するメインメモリの速度がそれに追いつかず、システム全体の性能が頭打ちになってしまう現象を**「メモリウォール(Memory Wall)」**と呼びます。
なぜ「メモリウォール」は生まれたのか?
この壁が生まれた原因は、プロセッサとメモリで「進化の方向性とスピード」が異なっていたことにあります。
プロセッサの進化: ムーアの法則に従い、トランジスタの微細化やマルチコア化により、計算能力は「指数関数的」に飛躍(超高速化)しました。
メモリの進化: メインメモリ(DRAM)は、システムの要求に応えるため「記憶容量の拡大」と「コスト削減」が最優先されてきました。データ転送速度は向上しているものの、データへのアクセス要求から到着までの「遅延(レイテンシ)」は物理的な制約もあり、プロセッサの進化スピードには遠く及びません。
メモリウォールが引き起こす2つの深刻な問題
この進化スピードのギャップにより、現代のシステムは以下の深刻な問題を抱えています。
プロセッサの「空回り」(パフォーマンス低下): 計算そのものより「メモリからデータが届くのを待つ時間」の方が長くなってしまい、高価で強力なプロセッサが真価を発揮できません(データ・スターベーション)。
消費電力の増大: 計算にかかる電力よりも、「遠く離れたメモリとプロセッサ間でデータを移動させるための電力」の方がはるかに大きくなっています。AI学習などで膨大なデータを動かし続けると、発熱と消費電力が限界に達してしまいます。
2. メモリウォールを打ち破る「HMA」とは?
この強固なメモリウォールを突破するために登場したのが、**Heterogeneous Memory Architecture(HMA:異種混在メモリ・アーキテクチャ)**です。
HMAとは、アクセス速度、容量、コスト、消費電力などの特性が異なる複数種類のメモリデバイスを組み合わせ、システム全体として統合的に利用する設計概念のことです。
「大容量・超高速・低コスト」のすべてを単一の標準的なメモリ(DRAMなど)で満たすことは不可能です。そこでHMAは、「すべてを1種類のメモリで賄う」という発想を捨て、適材適所でメモリを使い分ける階層構造をとることで、速度・容量・コストの矛盾を解決します。

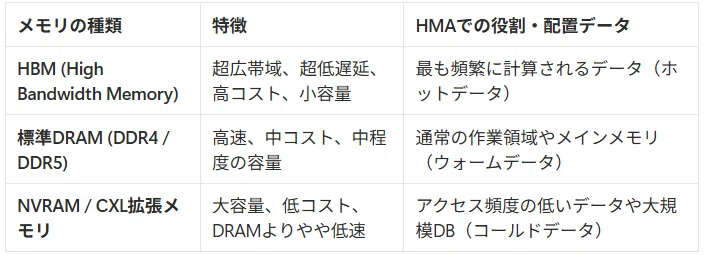

HMAを構成する主なメモリ階層
HMAでは、データの重要度やアクセス頻度(温度感)に合わせて、以下のような異なるメモリが組み合わされます。

3. HMAがもたらすメリットと今後の課題
HMAを導入することで、システムには以下のような恩恵がもたらされます。
パフォーマンスの最大化: プロセッサのすぐ近くにHBMのような超高速メモリを配置することでデータの待ち時間を解消し、処理能力を最大限に引き出します。
TCO(総所有コスト)の最適化: すべてを高価なメモリで構成せず、大容量かつ安価なメモリ(NVRAMやCXLメモリなど)を組み合わせることで、コストを抑えつつ必要な容量を確保できます。
柔軟なシステム拡張: 次世代インターフェース規格「CXL」などを利用し、サーバーの枠を超えてメモリをプール化することで、必要な時に必要な分だけメモリを割り当てることが可能になります。
HMAの課題
一方で、乗り越えるべきハードルもあります。
ソフトウェアによる制御の複雑さ: 複数種類のメモリが混在するため、「どのデータを、どのタイミングで、どのメモリに配置するか(メモリ・ティアリング)」を、OSやアプリケーションが賢く判断・管理する必要があります。これには非常に高度なソフトウェア制御技術が求められます。
4. よくある誤解:「混載メモリ」との違い
「複数のメモリを使う」と聞くと、「混載メモリ(Embedded Memory)」を思い浮かべる方もいるかもしれません。しかし、これら2つは技術のスケール(規模)と目的が大きく異なります。
混載メモリ(Embedded Memory)とは?
主に半導体チップ(シリコンダイ)レベルの設計・製造技術です。CPUなどの論理回路と、SRAMやDRAMなどのメモリ回路を、物理的に「同じ1つのチップ上」に統合(混載)します。遅延を極限までなくし、部品点数を減らして機器を小型化することが主な目的です。

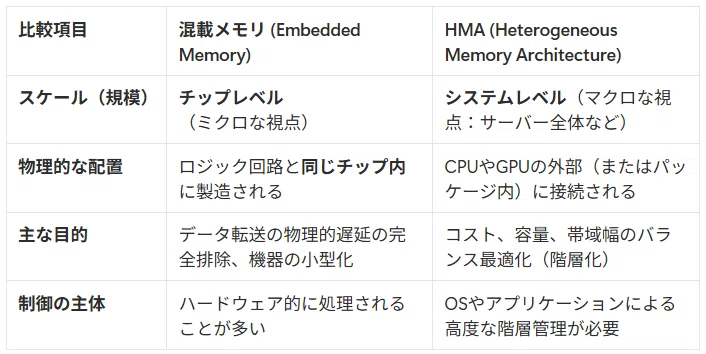

混載メモリとHMAの違いのまとめ
システム全体の構成を指すHMAとは、以下のような違いがあります。

いかがでしたでしょうか。HMAは、これからのAI社会をハードウェアの根底から支える極めて重要なアーキテクチャです。
