C#上位机程序设计

一、什么是上位机？

上位机是指可以直接发出操控命令的计算机，一般是 PC / 主机，屏幕上显示各种信号变化（液压，水位，温度等）。在工业自动化领域，上位机通常用于：

• 数据采集与监控
• 设备控制与参数配置
• 数据存储与分析
• 人机交互界面

二、为什么选择 C# 开发上位机？

C# 作为微软开发的编程语言，在 Windows 平台上位机开发中具有独特优势：

• 强大的.NET 框架支持，提供丰富的类库
• 简洁的语法和面向对象特性
• 与 Windows API 无缝集成
• 支持多种 UI 框架（Windows Forms、WPF、UWP）
• 良好的多线程和异步编程支持
• 丰富的第三方组件库

三、C# 上位机开发核心技术

1. 通信技术

上位机与下位机（如 PLC、传感器、仪表）的通信是核心功能，C# 提供了多种通信方式：

• 串口通信：使用System.IO.Ports.SerialPort类
• 网络通信：TCP/IP（System.Net.Sockets）、UDP
• 工业协议：Modbus、OPC UA、CAN 总线等
• USB 通信：通过 Windows API 或第三方库（如 LibUsbDotNet）

2. UI 框架选择

根据项目需求选择合适的 UI 框架：

• Windows Forms：简单易用，开发效率高，适合传统工业控制界面
• WPF：支持 XAML，界面更美观，功能更强大，适合现代 HMI 开发
• UWP：适合 Windows 10/11 平台，支持触控和物联网设备

3. 数据处理与存储

• 数据采集与预处理
• 实时数据显示（图表控件）
• 历史数据存储（SQLite、MySQL、SQL Server）
• 数据导出与报表生成

4. 多线程与异步编程

上位机通常需要同时处理 UI 交互、数据采集、通信等任务，合理使用多线程至关重要：

• async/await异步模式
• Task并行库
• BackgroundWorker组件
• 线程安全的数据同步机制

四、串口通信上位机开发实例

下面通过一个简单的串口通信上位机示例，展示 C# 上位机开发的基本流程：

代码解析：

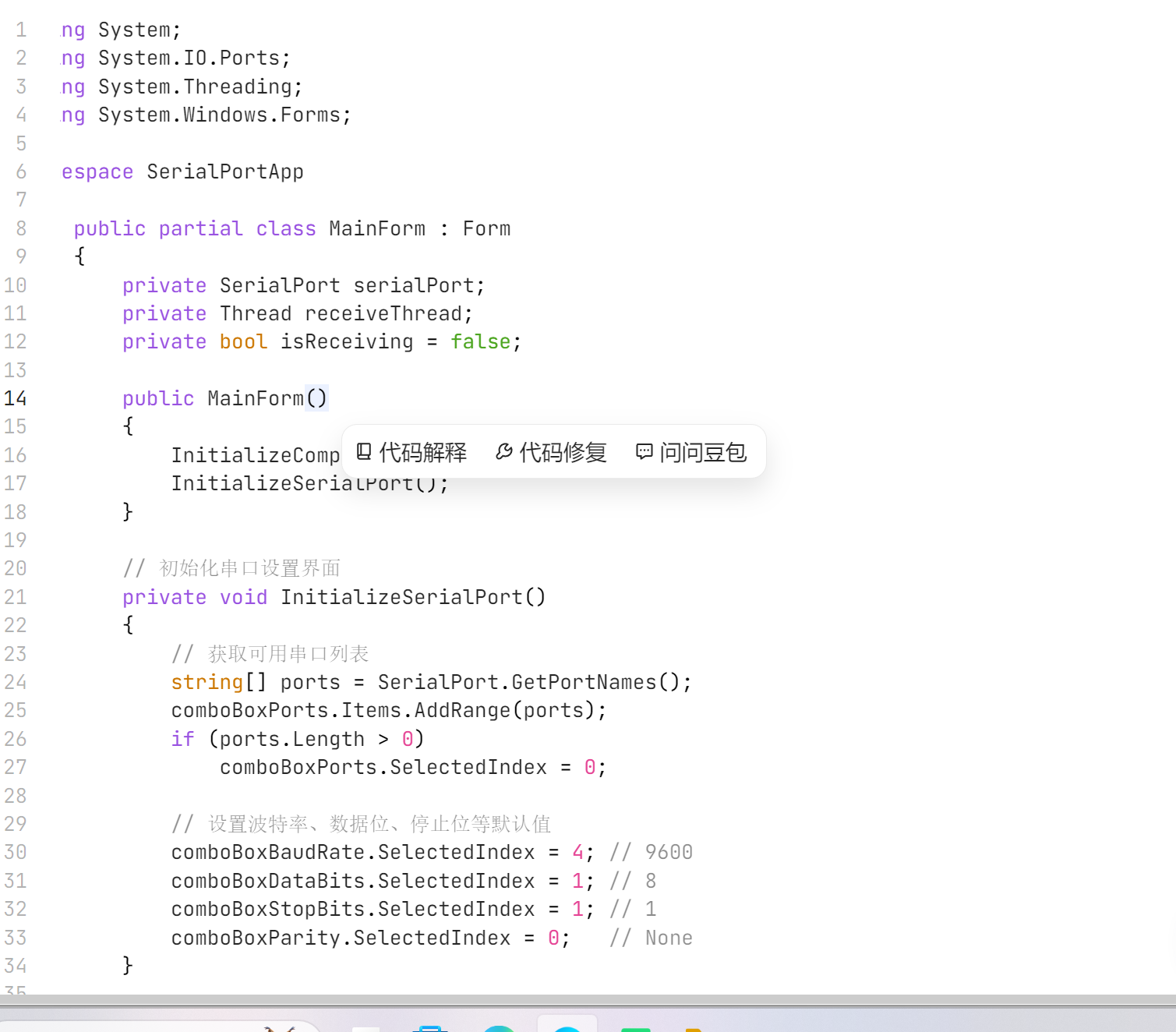

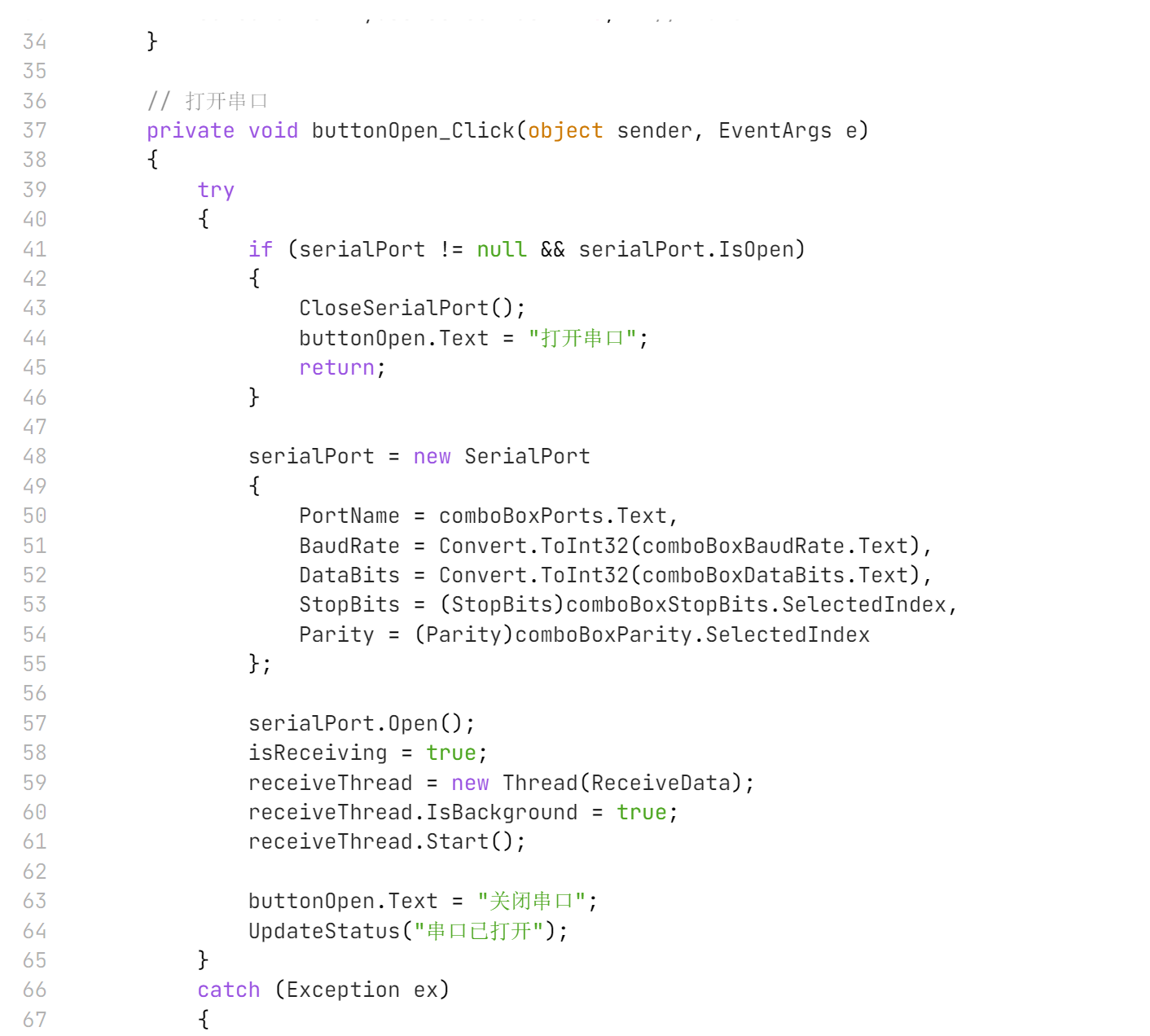

1. 串口初始化与配置：

   • 获取可用串口列表并设置默认参数
   • 提供用户界面让用户选择串口参数

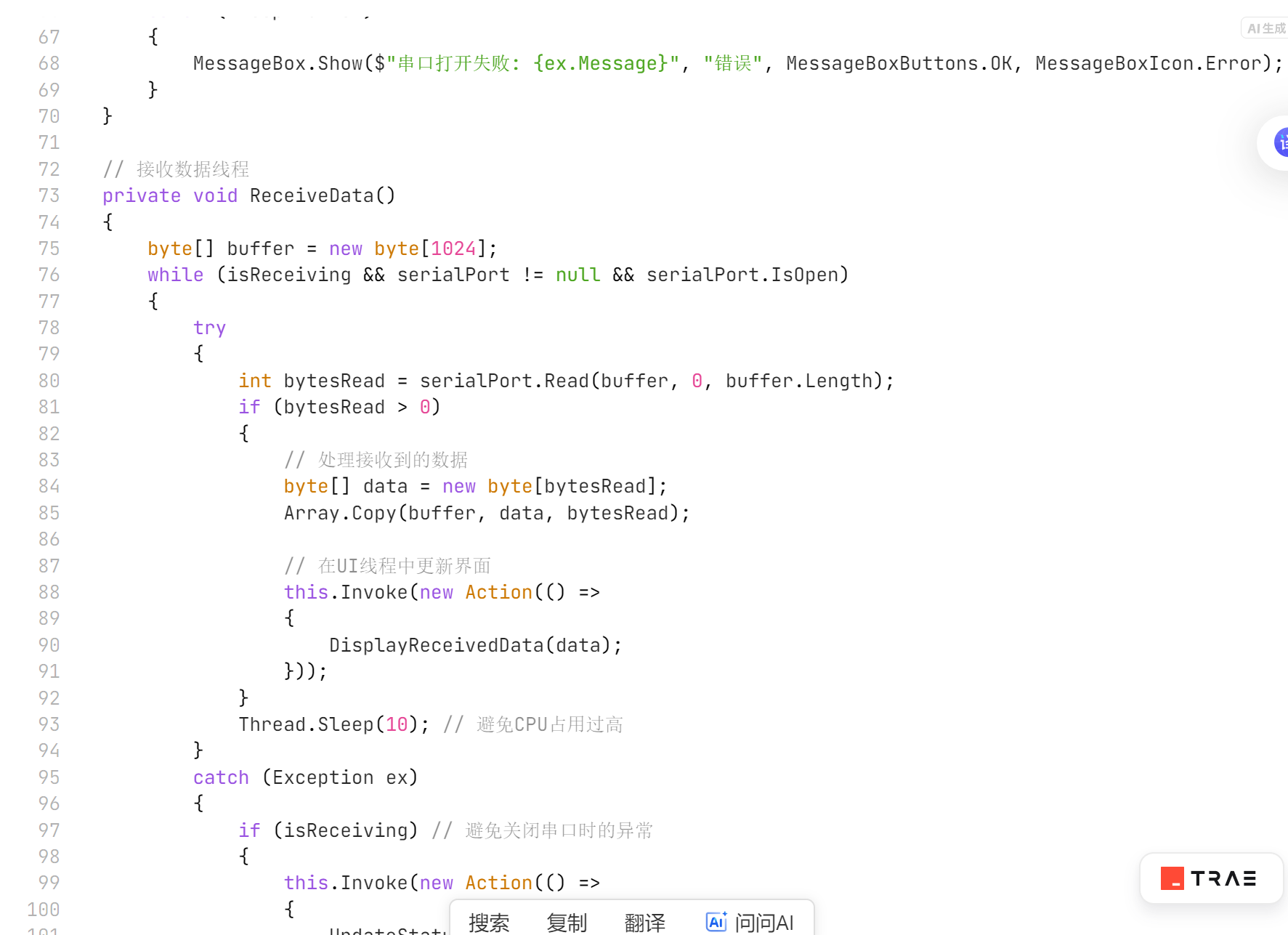

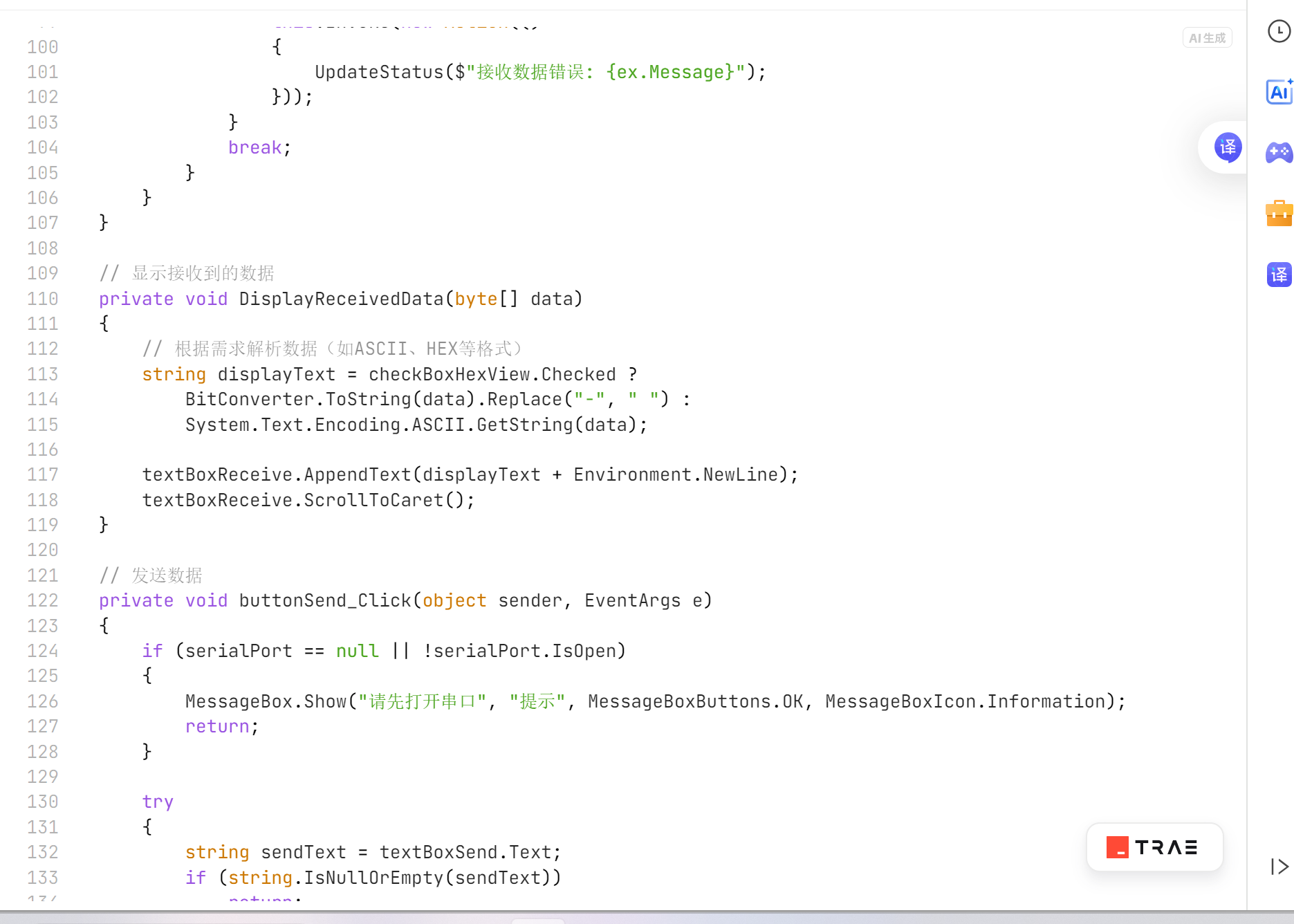

2. 数据接收处理：

   • 使用独立线程接收数据，避免 UI 阻塞
   • 支持 ASCII 和 HEX 两种显示格式
   • 通过 Invoke 方法安全地更新 UI

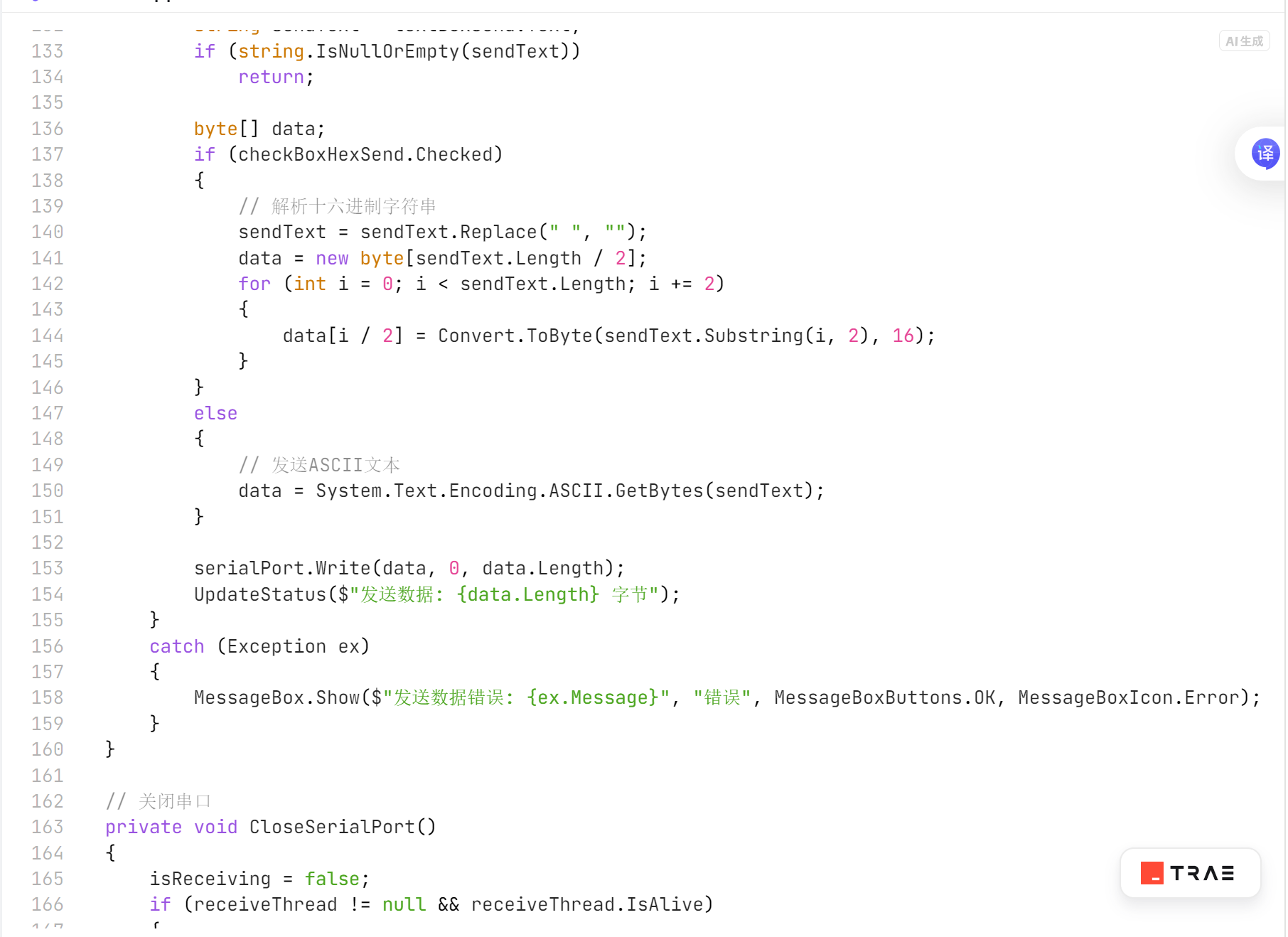

3. 数据发送功能：

   • 支持文本和十六进制两种发送格式
   • 提供错误处理机制

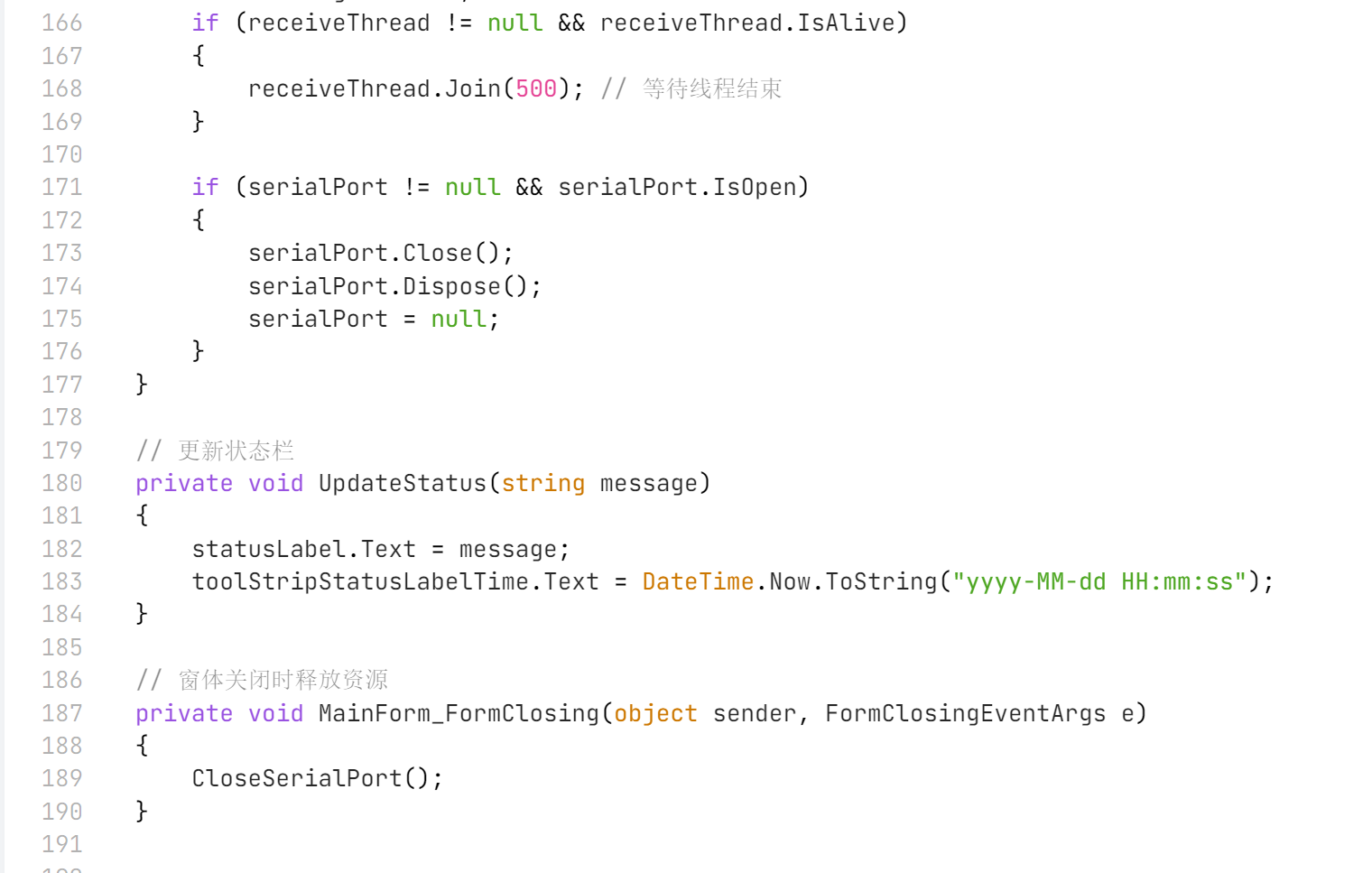

4. 资源管理：

   • 正确关闭串口和线程
   • 窗体关闭时释放资源

五、上位机开发常见问题与解决方案

1. 串口通信问题

• 问题：串口无法打开或频繁断开
• 解决方案：
  • 检查设备连接和权限
  • 添加超时和重连机制
  • 避免在 UI 线程中进行耗时的通信操作

2. 多线程 UI 更新问题

• 问题：跨线程访问 UI 控件导致异常
• 解决方案：
  • 使用 Invoke/BeginInvoke 方法
  • 使用 BackgroundWorker 组件
  • 推荐使用 async/await 模式

3. 数据解析问题

• 问题：数据格式错误或解析不完整
• 解决方案：
  • 实现数据帧校验机制（如 CRC、校验和）
  • 使用状态机处理变长数据帧
  • 添加缓冲区管理，处理粘包 / 拆包问题

4. 性能优化

• 问题：上位机响应缓慢或占用资源过高
• 解决方案：
  • 合理设置线程优先级
  • 使用对象池减少 GC 压力
  • 优化数据处理算法
  • 采用异步 I/O 操作

六、进阶技术与工具推荐

1. 图表控件

• OxyPlot：开源.NET 图表库，支持 WPF、Windows Forms
• LiveCharts：实时数据可视化控件
• DevExpress/Xceed：商业控件库，提供丰富的图表和数据显示组件

2. 数据库访问

• Entity Framework：微软 ORM 框架
• Dapper：轻量级 ORM 工具
• SQLite：嵌入式数据库，适合小型应用

3. 工业协议库

• EasyModbus：Modbus 协议实现
• OPC 基金会.NET 库：OPC UA 通信
• NModbus4：开源 Modbus 库

4. MVVM 模式

• Prism：微软官方 MVVM 框架
• Caliburn.Micro：轻量级 MVVM 框架
• MvvmLight：简单易用的 MVVM 工具包

七、总结

C# 凭借其丰富的框架支持和 Windows 平台的天然优势，成为上位机开发的首选语言之一。从简单的串口调试工具到复杂的工业自动化系统，C# 都能提供强大的技术支持。

开发上位机时，建议遵循以下原则：

1. 分离关注点：将通信、业务逻辑和 UI 展示分离
2. 注重稳定性：添加完善的异常处理和资源管理
3. 考虑扩展性：设计灵活的架构以便后期功能扩展
4. 优化性能：合理使用多线程和异步编程
5. 注重用户体验：提供友好的操作界面和错误提示
