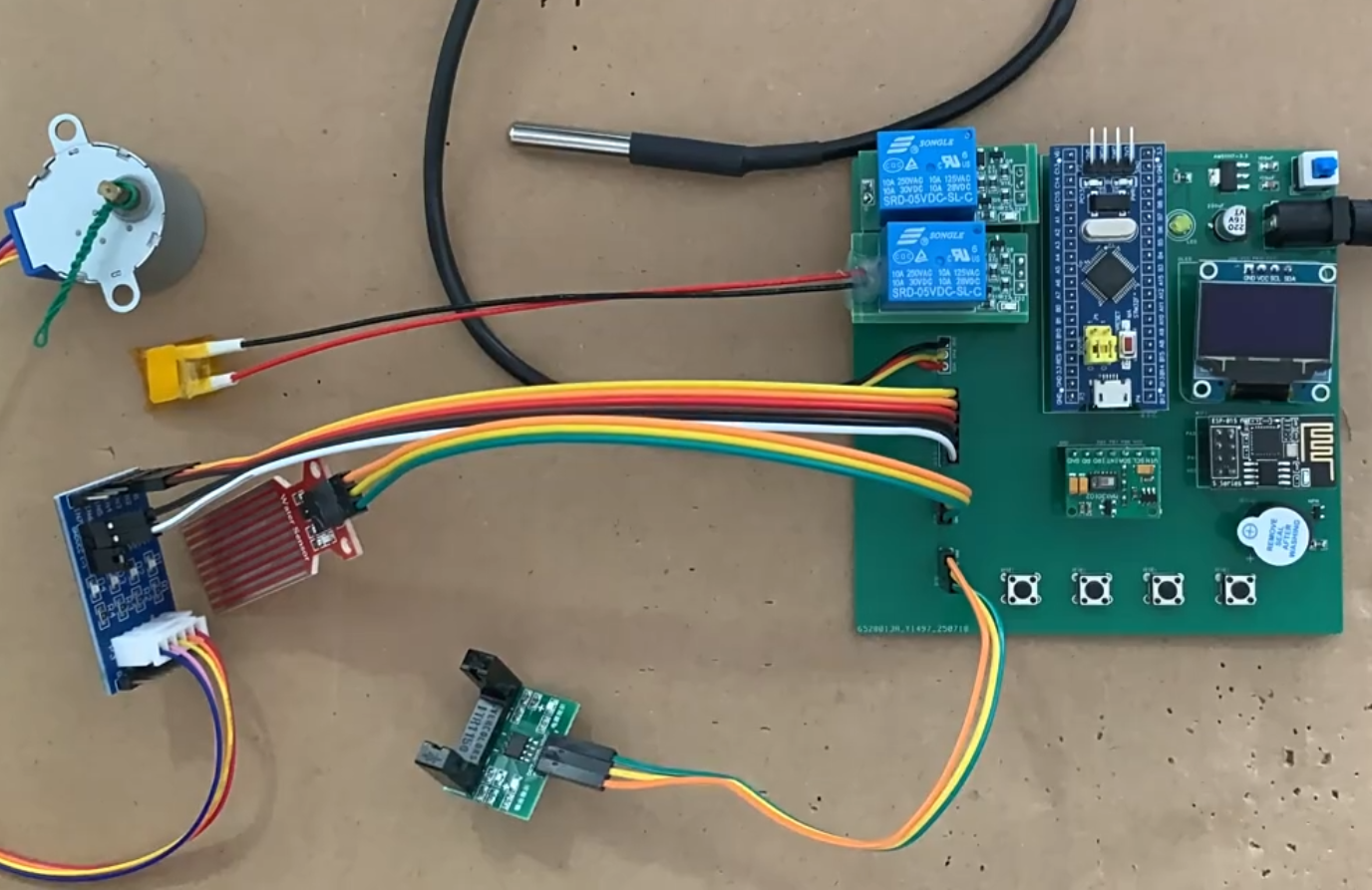

在这里插入图片描述

20 个相关毕业设计备选题目

基于 STM32 的输液监测与生命体征采集系统设计

基于 STM32 的智能点滴监控与 WiFi 远程管理系统设计

基于 STM32 的输液滴速温控与血氧心率监测系统设计

基于 STM32 的多参数输液安全监测及移动端 APP 系统设计

基于 STM32 的液位 - 滴速 - 体温联合监测智能输液装置设计

基于 STM32 的输液声光报警与 ESP-01S 无线传输系统设计

基于 STM32 的步进电机滴速调控与生命体征监测系统设计

基于 STM32 的病房输液多参数远程监控平台设计

基于 STM32 的输液阈值配置与 Android 移动端监控系统设计

基于 STM32 的智能输液安全预警与 MQTT 数据传输系统设计

基于 STM32 的生命体征与输液状态一体化监测系统设计

基于 STM32 的输液加热控制与异常状态声光报警系统设计

基于 STM32 的按键阈值配置与 OLED 显示输液监测系统设计

基于 STM32 的 ESP-01S 通信 Android 端输液监控 APP 开发

基于 STM32 的输液滴速闭环调控与多传感器数据采集系统设计

基于 STM32 的病房输液安全监测预警与远程控制系统设计

基于 STM32 的多生理参数采集与输液状态联动控制系统设计

基于 STM32 的智能输液监测终端与移动端远程管理系统设计

基于 STM32 的液位滴温血氧一体化采集及无线报警系统设计

基于 STM32 的输液智能调控与 Android 远程阈值管理系统设计

项目研究背景

在临床输液场景中，传统人工监护模式依赖医护人员定时巡检，存在监护滞后、人力成本高、异常发现不及时等问题。现有简易输液监测设备多仅具备单一滴速检测功能，缺少体温、心率血氧等生命体征同步采集能力，难以实现输液环境温控、液位检测、滴速自动调节一体化管控，设备本地数据无法便捷上传至移动端，医护人员无法远程查看参数与配置阈值。随着物联网与嵌入式技术快速发展，基于 STM32 嵌入式平台结合多传感器、WiFi 无线通信、移动端开发的智能监测方案逐步成熟。将嵌入式采集终端与 Android 移动端结合，可实现输液状态、人体生命体征的实时采集、本地显示、异常声光报警以及远程数据交互，弥补传统监护方案智能化程度不足、功能单一、远程管控缺失的痛点。本课题依托嵌入式传感采集与无线传输技术，搭建集输液监测、体征采集、自动调控、远程管理于一体的智能系统，能够辅助医护人员实时掌握输液与患者体征状态，降低输液风险，具备实际应用价值。

摘要

本文设计了一套基于 STM32 的智能输液多参数监测与远程控制系统。系统以 STM32F103C8T6 单片机作为核心控制器，集成水滴传感器、液位传感器、DS18B20 温度传感器、MAX30102 心率血氧传感器完成多参数采集；利用步进电机实现滴速调节，继电器控制加热与输液通断，通过 OLED 屏幕本地展示各项监测数据，支持按键完成各项阈值参数配置。系统搭载 ESP-01S WiFi 模块，基于 MQTT 协议将采集数据上传至 Android APP，APP 支持数据查看与远程阈值设置。当滴速、液位、温度、心率、血氧超出设定阈值时，系统触发声光报警，同步执行滴速、加热、输液通断联动控制。测试结果表明，系统可稳定完成输液监测、生命体征采集与远程管控，能够有效提升输液监护的智能化水平。

总体方案

STM32F103C8T6 单片机：作为系统主控单元，完成传感器数据读取、逻辑判断、外设驱动、报警控制、按键解析，是整个系统的数据处理核心，选型理由为资源充足、开发资料丰富，适合本科嵌入式项目开发，负责调度所有硬件模块协同工作。
OLED 液晶显示屏：用于本地展示滴速、液体有无状态、温度、心率血氧、MQTT 连接参数等信息，支持翻页切换界面，选型理由为功耗低、显示清晰，适配嵌入式本地可视化需求。
水滴传感器：输液滴速采集硬件，检测液滴脉冲信号，主控根据脉冲间隔计算滴速，用于实时监测输液快慢。
液位传感器：检测药液液位状态，区分液位正常与液位过低状态，药液耗尽时触发保护逻辑。
DS18B20 温度传感器：采集输液液体温度，将温度信号传输至主控单元，用于低温检测与加热控制。
MAX30102 传感器：采集人体心率与血氧饱和度数据，实现患者生命体征监测，模块集成度高，降低硬件开发难度。
28BYJ-48 步进电机：作为滴速调节执行机构，通过电机正反转模拟调节输液滴速，响应主控滴速超限指令。
继电器模块：用于控制加热片开启与关闭，同时模拟输液管路通断，实现无液时切断输液的保护功能。
蜂鸣器与 LED 指示灯：组成声光报警模块，当各项参数超出阈值时，蜂鸣器鸣叫、指示灯点亮，实现本地预警。
独立按键组：共 4 个按键，用于切换阈值设置模式、选中参数、阈值增减、界面翻页，完成本地参数配置。
ESP-01S WiFi 模块：搭载 MQTT 协议，实现终端与 Android APP 之间无线数据传输，上传采集数据，接收 APP 下发的阈值配置指令。
Android 开发设备：搭载 Android Studio 开发的移动端 APP，作为远程监控终端，查看实时监测数据、远程修改系统阈值。
开发计算机：用于单片机程序开发编译、APP 开发调试，完成代码编写、程序烧录、系统联调工作。

核心功能

主控数据处理功能：由 STM32F103C8T6 单片机接收各传感器采集信号，完成信号解析、数据运算、逻辑判断，调度所有外设执行对应动作，为本系统基础核心功能，保障整套监测系统有序运行。
OLED 本地显示功能：在 OLED 屏幕实时展示滴速、有无液体标识、温度、心率血氧数据，支持翻页切换页面，切换 MQTT 连接状态、订阅主题参数，方便现场查看，属于基础显示辅助功能。
滴速检测功能：水滴传感器捕捉液滴信号，主控计算当前滴速，实时监测输液速率，为滴速自动调控提供原始数据，是输液监测核心功能。
液位检测功能：液位传感器识别药液液位状态，区分液位正常与液位过低场景，在药液耗尽时触发管路切断逻辑，实现输液防空滴保护，属于安全监测核心功能。
液体温度检测功能：DS18B20 实时采集药液温度，将温度数据送入主控，用于低温判定，为加热控制提供依据，属于环境监测核心功能。
心率血氧采集功能：MAX30102 采集患者心率、血氧饱和度，实时监测患者生命体征，参数异常时触发报警，是生命体征监测核心功能。
步进电机滴速调控功能：滴速高于上限时步进电机正转减小滴速；滴速低于下限时步进电机反转增大滴速，实现滴速自动闭环调节，属于执行控制核心功能。
本地输液启停控制功能：按键 4 触发模拟点滴开启，有水时继电器闭合；检测无液体时继电器断开关闭输液，防止空滴，属于输液管路控制核心功能。
生命体征超限报警功能：当心率超出上下限、血氧低于设定阈值，系统启动声光报警，提醒监护人员患者体征异常，属于安全预警核心功能。
滴速异常声光报警功能：滴速超出设定上下限，在调节滴速的同时触发声光报警，提示医护人员输液速率异常，属于安全预警核心功能。

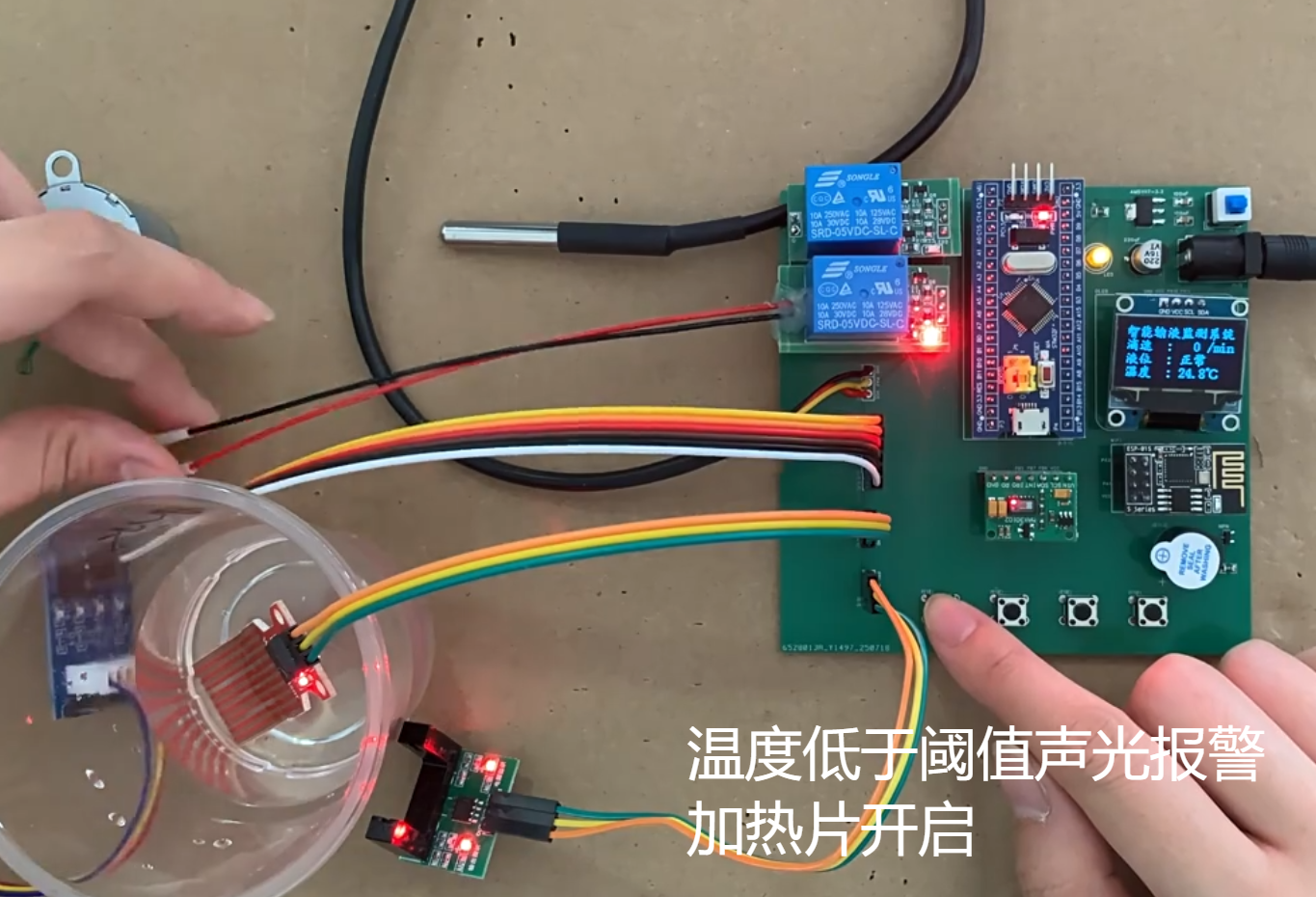

低温加热控制与报警功能：检测温度低于设定阈值，继电器闭合开启加热片，同时声光报警，对药液进行加温，避免低温药液刺激患者，属于温控核心功能。

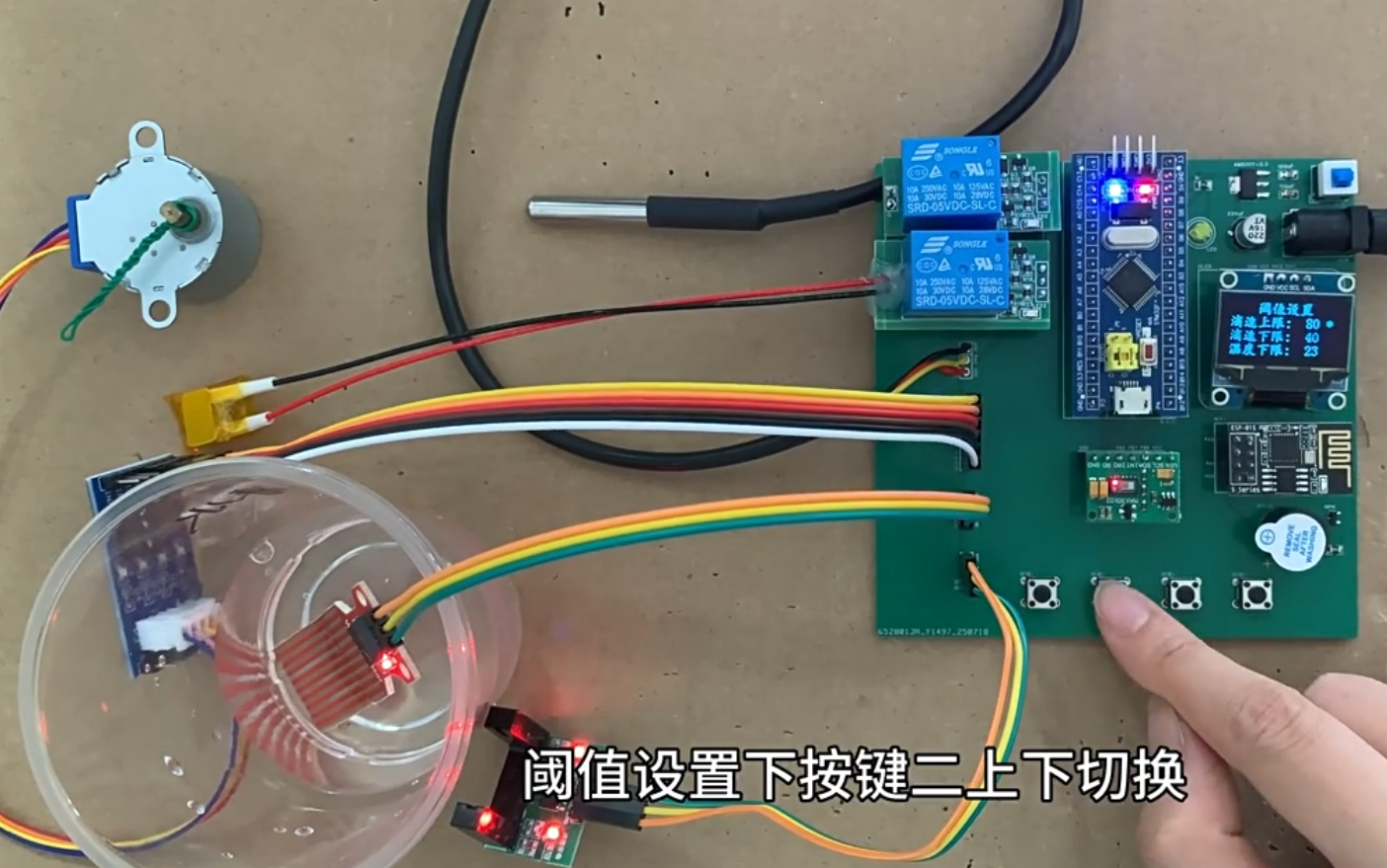

本地阈值配置功能：按键 1 切换阈值设置模式，按键 2 选中待修改参数，按键 3、4 实现阈值增减，支持现场修改各项参数阈值，属于参数配置辅助功能。
页面切换功能：按键 2 完成显示界面翻页，按键 3 切换 MQTT 连接状态、订阅主题参数页面，方便查看通信状态，属于界面交互辅助功能。
WiFi 无线传输功能：ESP-01S 模块通过 MQTT 协议将所有采集数据上传至 Android APP，接收 APP 下发的阈值指令，实现终端与移动端双向通信，属于远程通信核心功能。

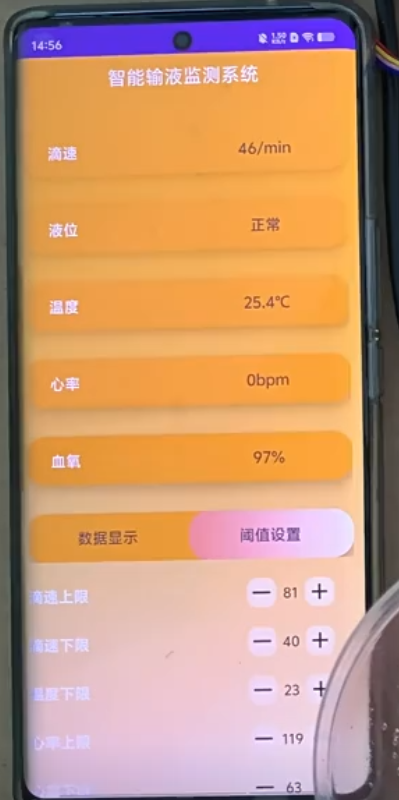

Android APP 远程监控功能：移动端 APP 实时查看系统采集的各项监测数据，远程下发指令修改系统阈值，实现异地监测管控，属于远程管理核心功能。

技术路线

C 语言：用于编写 STM32 单片机底层驱动、传感器数据采集逻辑、外设控制、报警判断、按键处理程序，为本系统嵌入式终端的核心开发语言。
Keil MDK：STM32 单片机程序开发编译工具，完成代码编写、编译、调试，将固件烧录至 STM32 主控芯片。
STM32 标准库：嵌入式开发库，简化 GPIO、串口、定时器等外设驱动开发，快速搭建底层硬件驱动程序。
Android Studio：Android 移动端 APP 开发工具，使用 Java 语言开发 APP 界面、MQTT 客户端，实现数据接收展示、远程阈值下发。
Java 语言：Android APP 开发语言，编写 APP 界面交互、网络通信、数据解析代码。
MQTT 协议：物联网通信协议，用于 ESP-01S 与 Android APP 之间的数据双向传输，实现设备与移动端消息订阅发布。
ESP-01S 模块 AT 指令：通过串口发送 AT 指令配置 WiFi 联网、MQTT 连接参数，实现无线通信模块初始化。
OLED 驱动程序：编写 IIC 通信驱动，完成 OLED 屏幕数据刷新、界面绘制、页面切换逻辑开发。
串口调试助手：辅助硬件联调，查看单片机串口输出数据，排查传感器、WiFi 模块通信故障。
Multisim：可选辅助电路仿真软件，前期完成硬件电路逻辑仿真，验证传感器、执行器电路可行性。
硬件电路设计：使用 Altium Designer 绘制最小系统、传感器、执行模块电路原理图，制作系统硬件底板。
测试工具：串口调试助手、手机 MQTT 调试 APP，用于系统联调，验证数据采集、报警逻辑、远程通信功能。

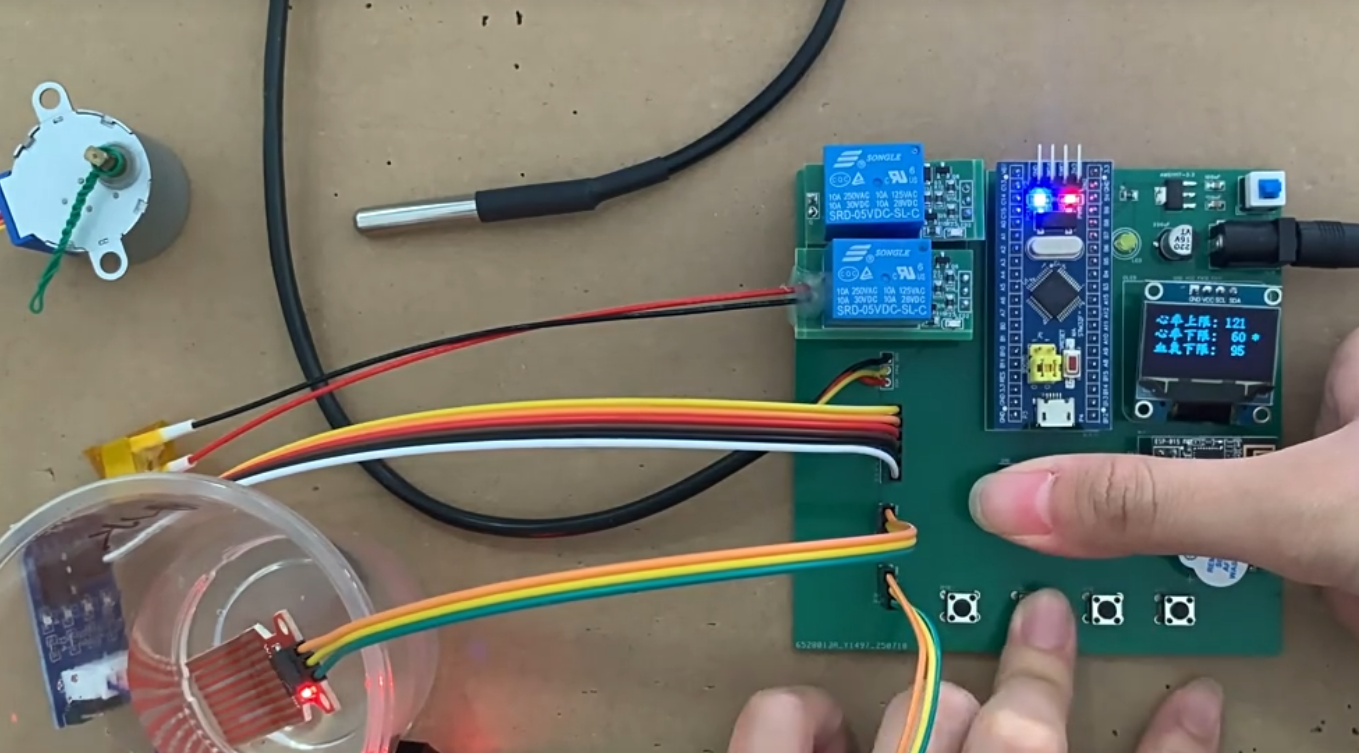

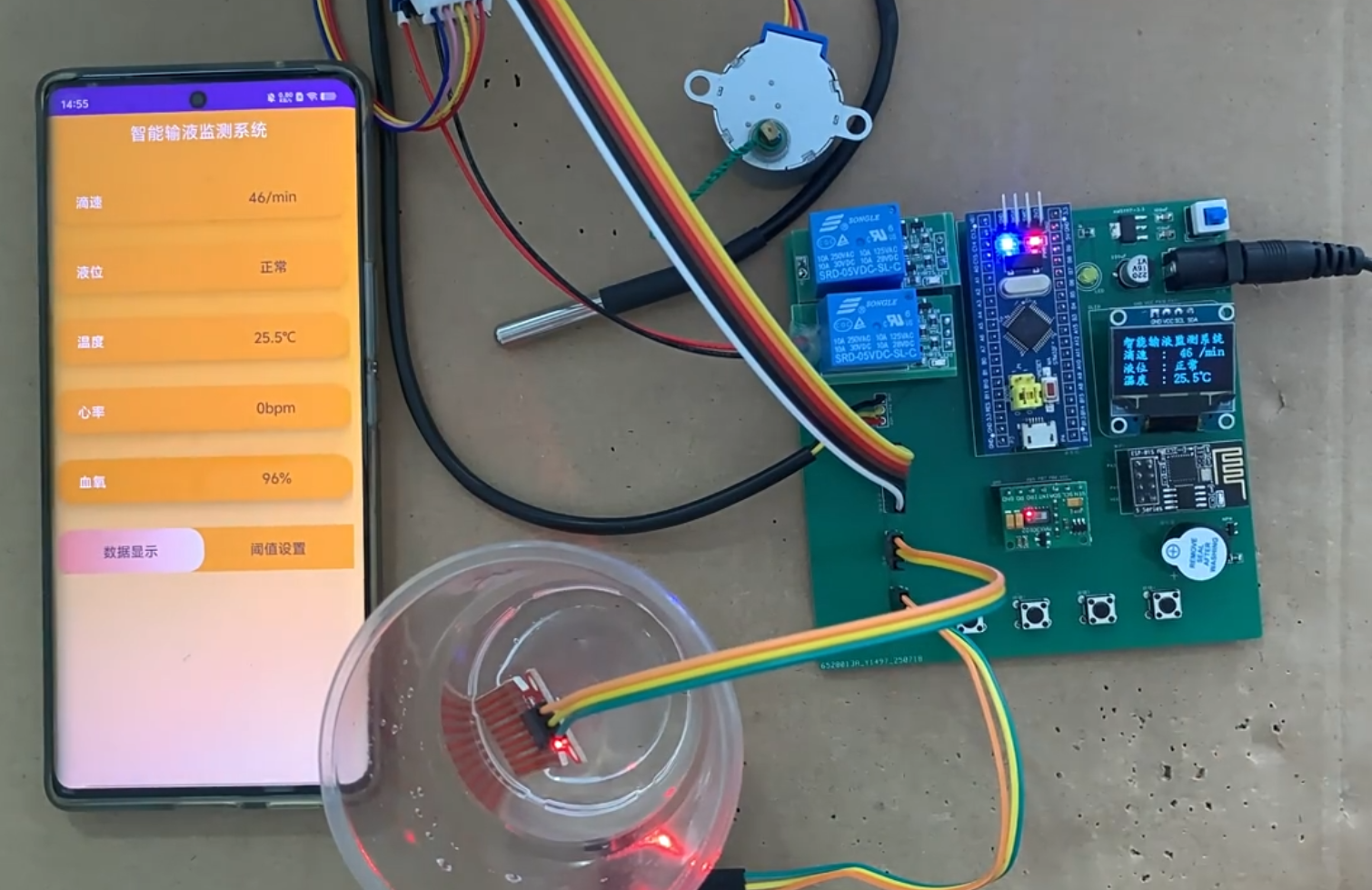

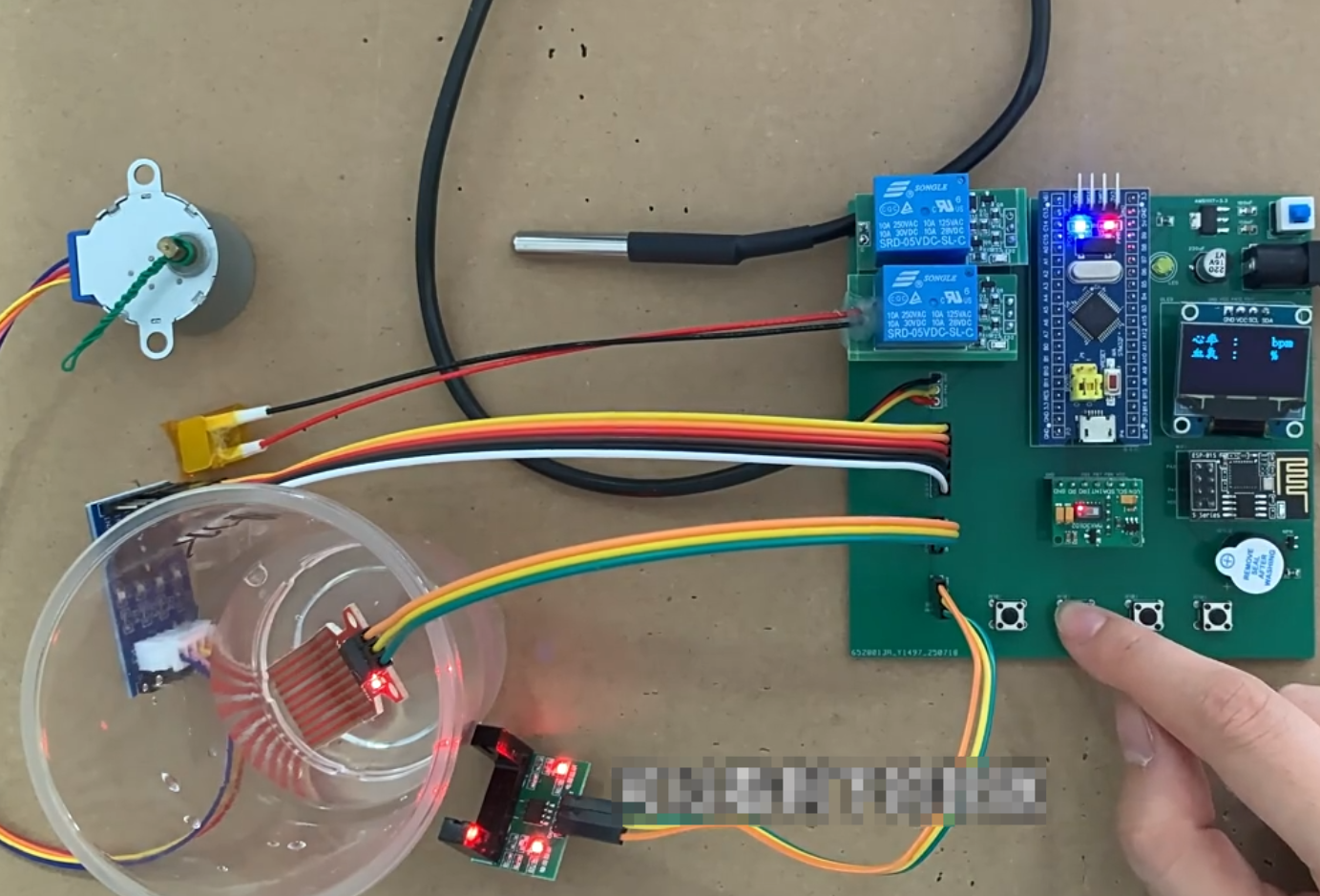

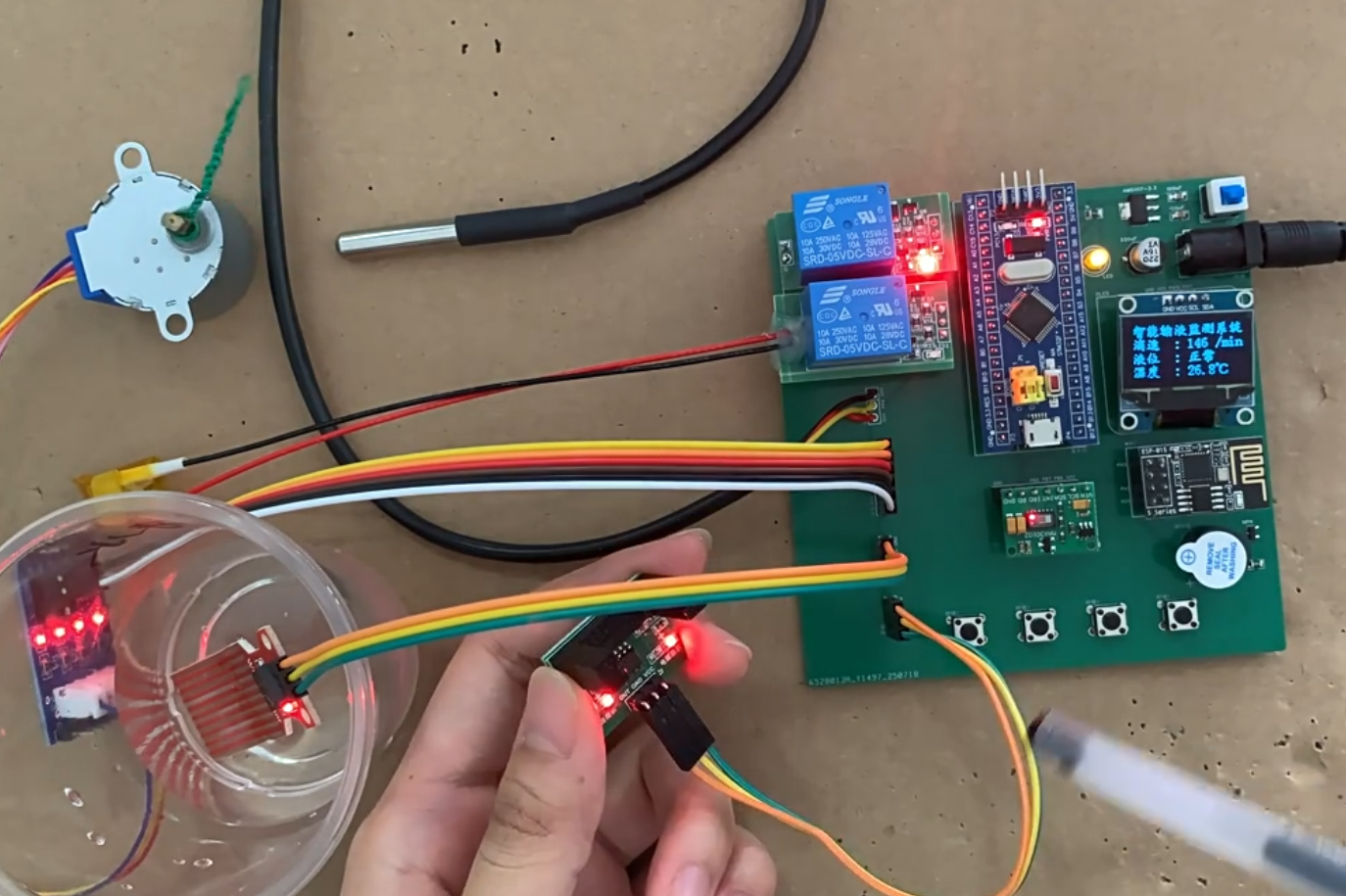

项目演示

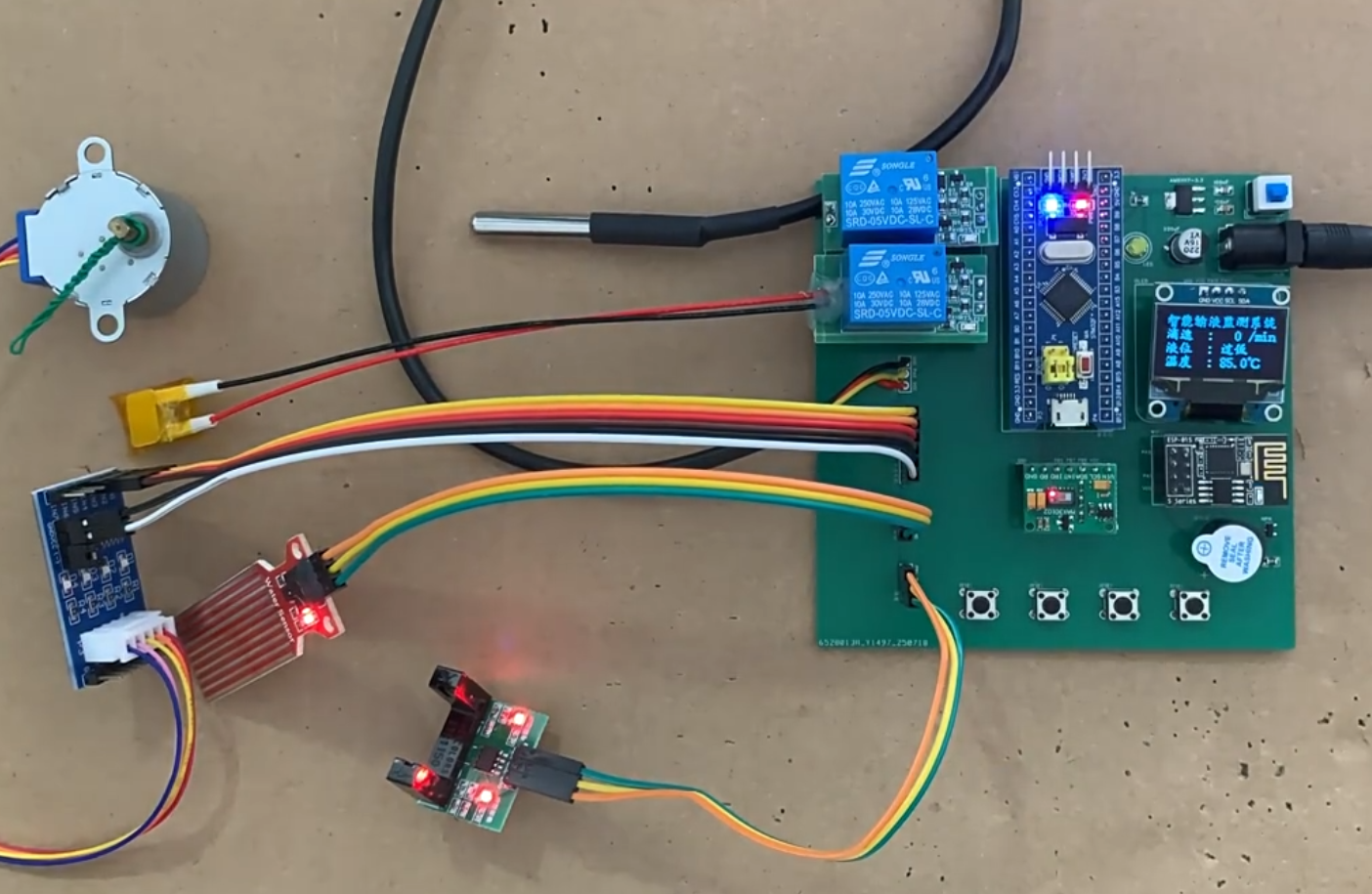

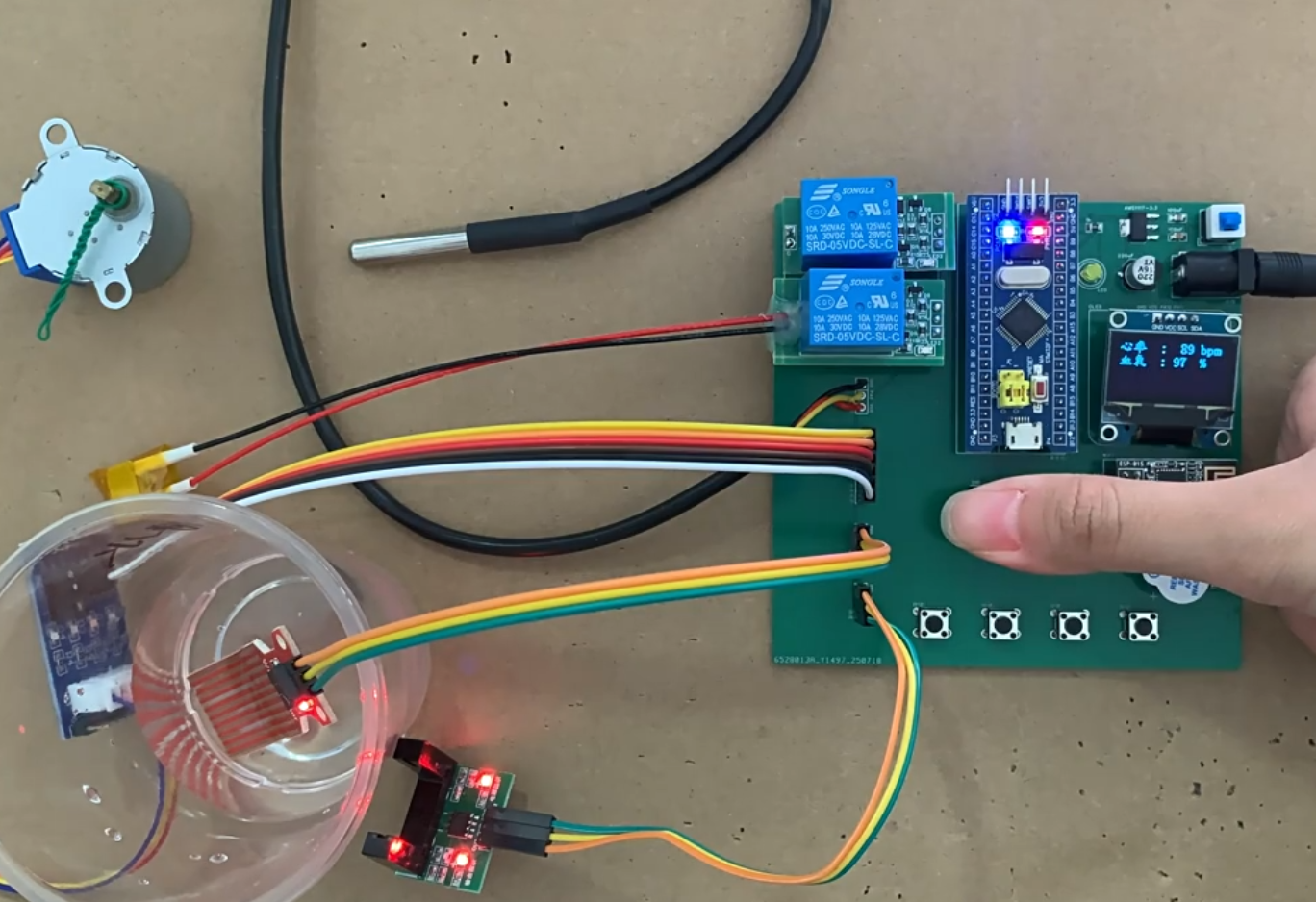

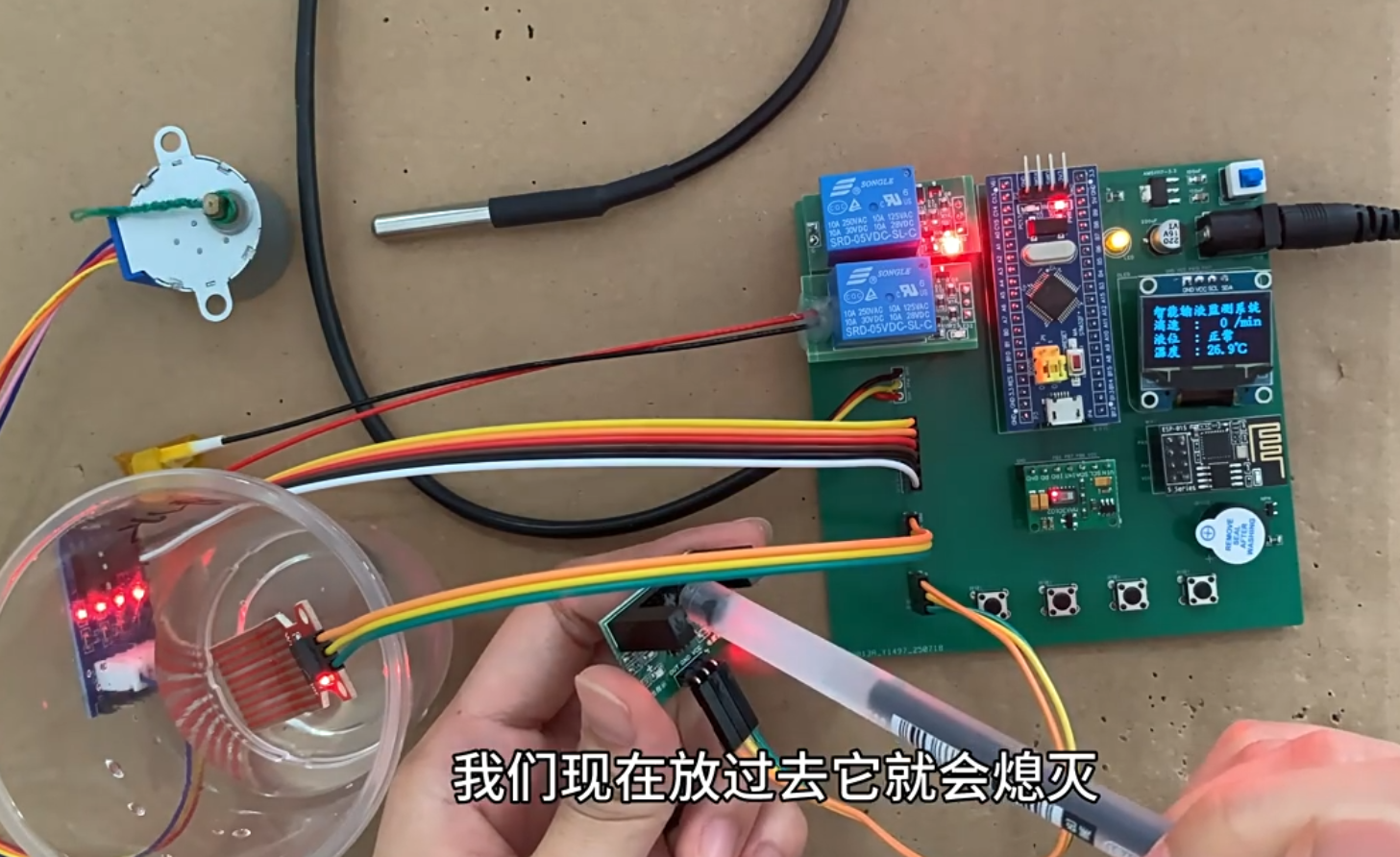

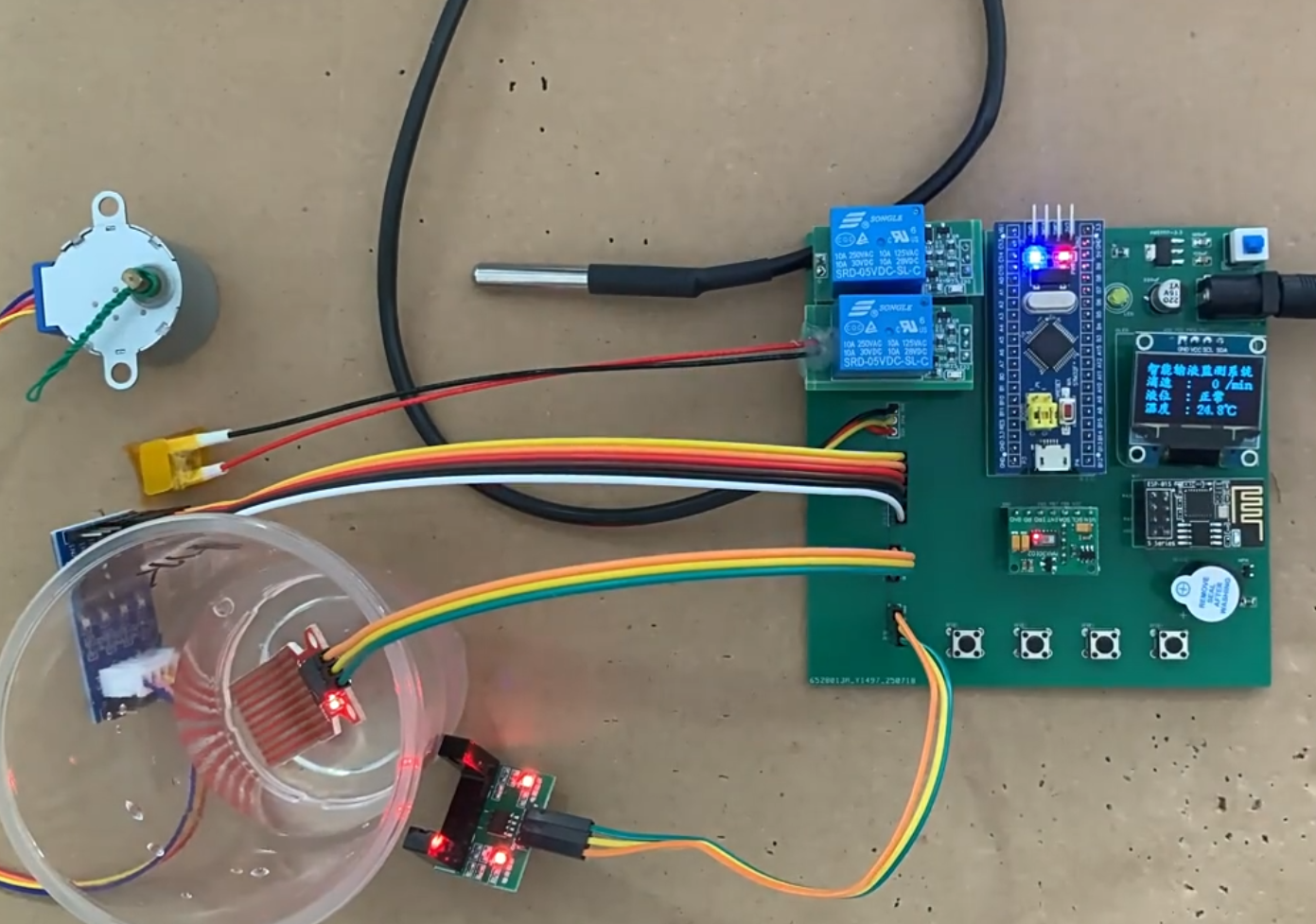

在这里插入图片描述
