‘网’事随风

一.网络基础

1.有什么用？

1.1 打破地域上数据传输的限制；

1.2 提高数据传输效率。

2.是什么？

通过通信链路和协议将多台计算机或设备连接起来，实现资源共享和信息交换的系统。

信息传输，接收，共享的虚拟平台，把信息联系在一起，实现资源共享。

由若干节点和连接这些节点的链路组成。

3.信息传输前提

3.1 通过物理介质将计算机连接在一起；

3.2 通信过程中必须使用统一的通讯协议。

二.互联网通讯协议

国际标准：OSI七层（应、表、会、传、网、数、物）

写程序：OSI五层（应、传、网、数、物）---->应用层（包含表、会）

1.物理层

通过物理设备实现数据转成电信号传输。

设备：网线，光纤等。

封装结果：比特。

2.数据链路层

提供节点到节点（如主机到交换机）的可靠数据传输，处理物理地址（MAC地址），进行错误检测。

设备：交换机，网桥。

封装结果：帧。

注意：

1）电信号分组标准方式：

一组数据称为一个数据帧，数据帧分为head和data 两部分；

head:

源地址：MAC地址；（6字节）

目标地址：MAC地址；（6字节）

数据类型：（6字节）

data:存放网络层整体数据

2）一主机一网卡一MAC地址------>你真的懂唯一的定义吗？

3）以太网通信采用的是广播方式。

------>什么是广播？

一台设备（源地址）向网络中的所有其他设备同时发送（数据包）,只有（目标地址）会接受执行，其他设备会丢弃。

3.网络层

负责逻辑寻址（如IP地址）和路径选择（路由），实现不同网络之间的通信。

设备：网关/路由

封装结果：包。

注意：

1）数据包分成head+data

head:发送者/源地址，接收者/目标地址，地址为IP地址；

data:存放传输层数据。

2）判断两台主机是否在同意广播域（IP地址划分）

IPV4地址=ip/子网掩码；

两个地址广播域一样，则处在同一区域。------>如何判断？（适用IPV4）

判断方法：对两个IP分别与子网掩码做按位与运算，结果相同则在同一子网。

示例：

计算机1与2通信，1必须拿到2的IP地址

1）处在同一局域网：

本地电脑根据数据包检查目标IP为本地局域网；

直接通过交换机广播MAC寻址，将数据包转发过去。

2）不同局域网：

本地根据数据包检查目标IP如果不为本地局域网，则尝试获取网关MAC；

本地封装数据转发给交换机，交换机拆解后发现目标是网关MAC,送往网关设备；

网关收到数据包后，拆解至第二层后发现请求目标是网关本机MAC;

网关继续拆解至三层，发现目标地址不为网关本机；

网关重新封装数据报，将源地址替换为网关的WAN地址，目标地址不变；

路由器根据自身路由表信息将数据包发出去，直至到目标网关。

4.传输层

提供端到端（进程到进程）的可靠或不可靠数据传输。

封装结果：段。

网络层：区分子网，数据链路层：找到主机，如何区分数据是哪个进程？

------>通过端口（应用程序与网卡关联的编号）范围（系统0-1023，其他：0-65535）

注意：

head:源端口，目标端口，协议（TCP/UDP）；

data:应用层整体数据。

5.应用层

面向用户，提供网络服务接口。

常见协议：HTTP、HTTPS、FTP、SMTP、DNS、Telnet、SNMP。

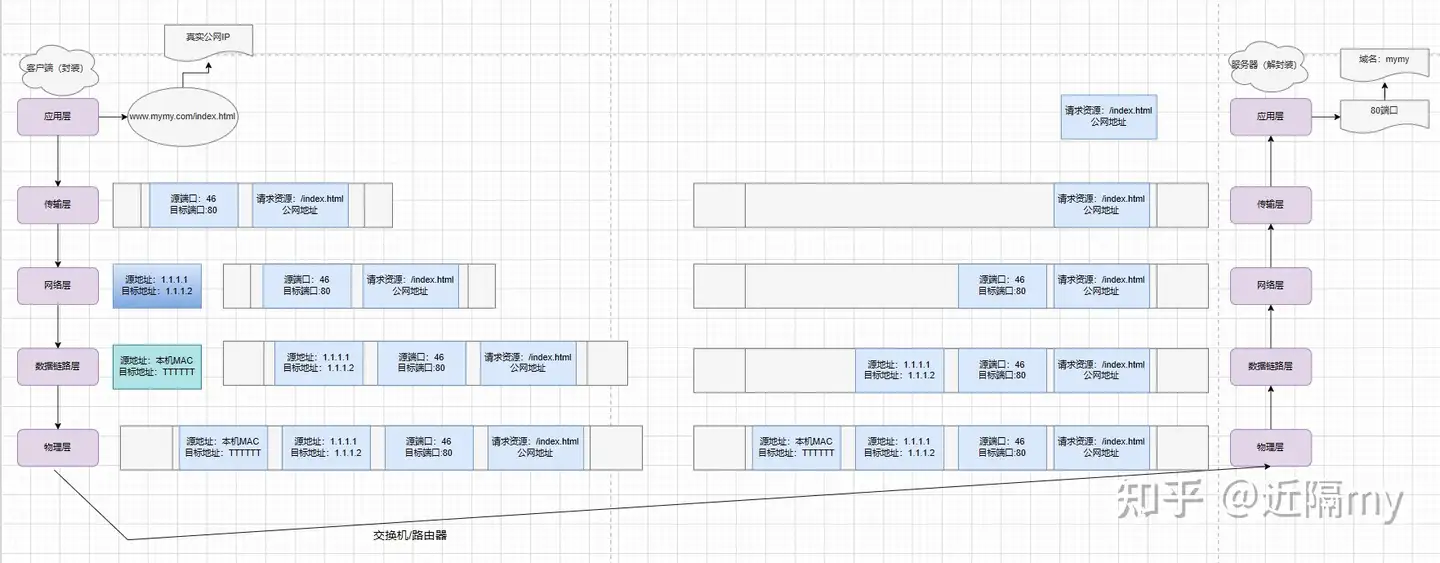

6.封装与解封装

封装（Encapsulation），从应用层开始，在原始数据上添加该层的头部（有时还有尾部）信息。

接收端执行相反操作（解封装）：从物理层开始，逐层剥离头部（和尾部），直到将原始数据交付给目标应用程序。

三.TCP协议

戳这里------>https://blog.csdn.net/Bert_Field/article/details/151899230?spm=1001.2014.3001.5501 <------

补充：

客户端需与服务段建立连接，服务段与客户端也需建立连接，双向通路是虚拟链路；

虚拟链路：由于每次通信都需拿到IP和端口号，每次都需查找，建立好虚拟通路，下次两台主机就可直传数据。

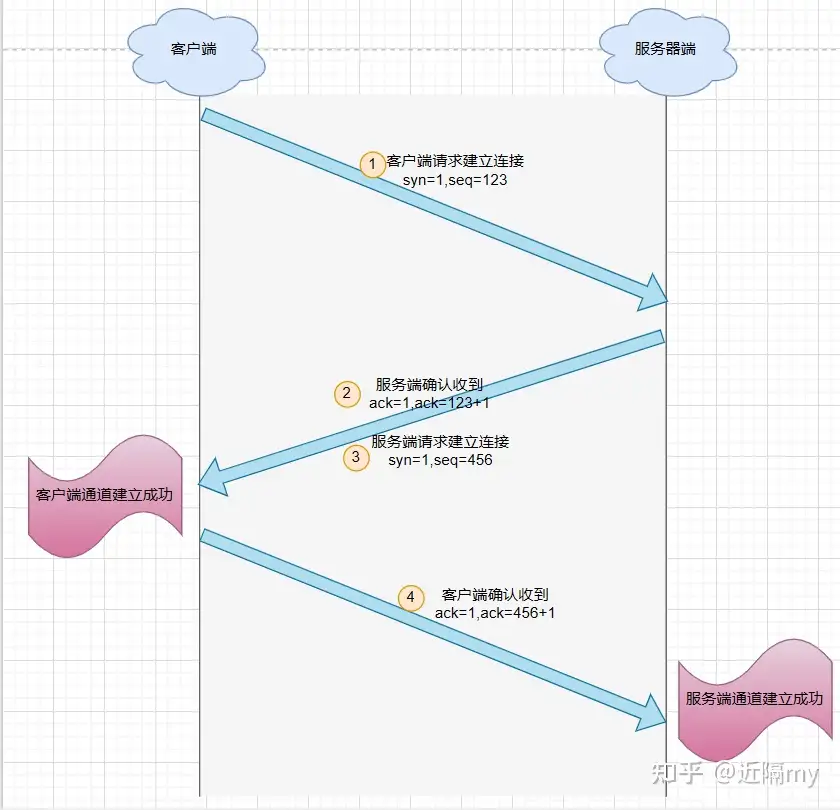

1.三次握手

由于建立连接时未传输数据，第二次确认和第三次请求可以合并为一次。

补充：

seq（序号）与ack(确认号)：为了实现可靠传输，通信双方需确认发送的数据包对方收到，如果没收到，则重发。

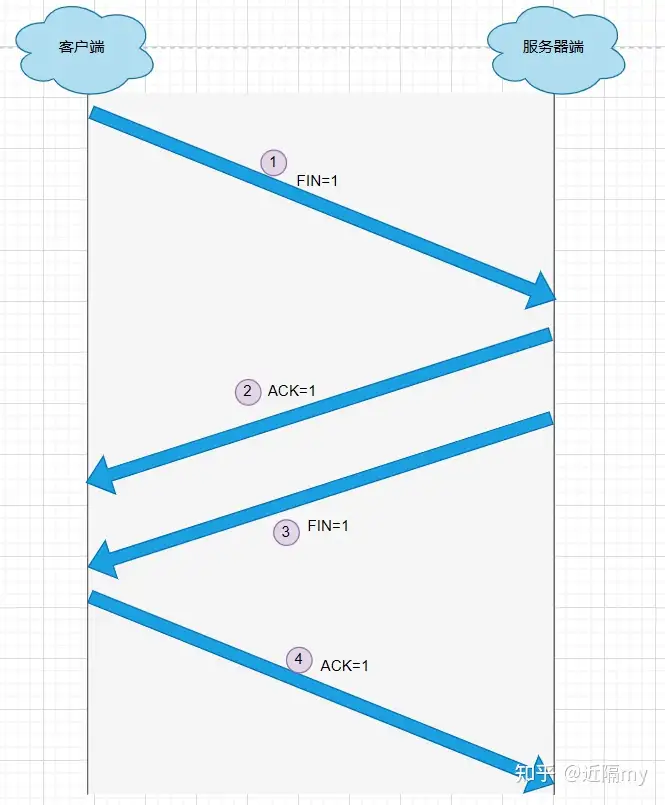

2.四次挥手

看到这，你会不会问：为什么这次的第二步和第三步不能合并？（如果有天我们不在一起，你会不会问为什么？）

------>第二步服务端回复确认，但不是立马确认，因为数据可能没传输完。

3.转换状态

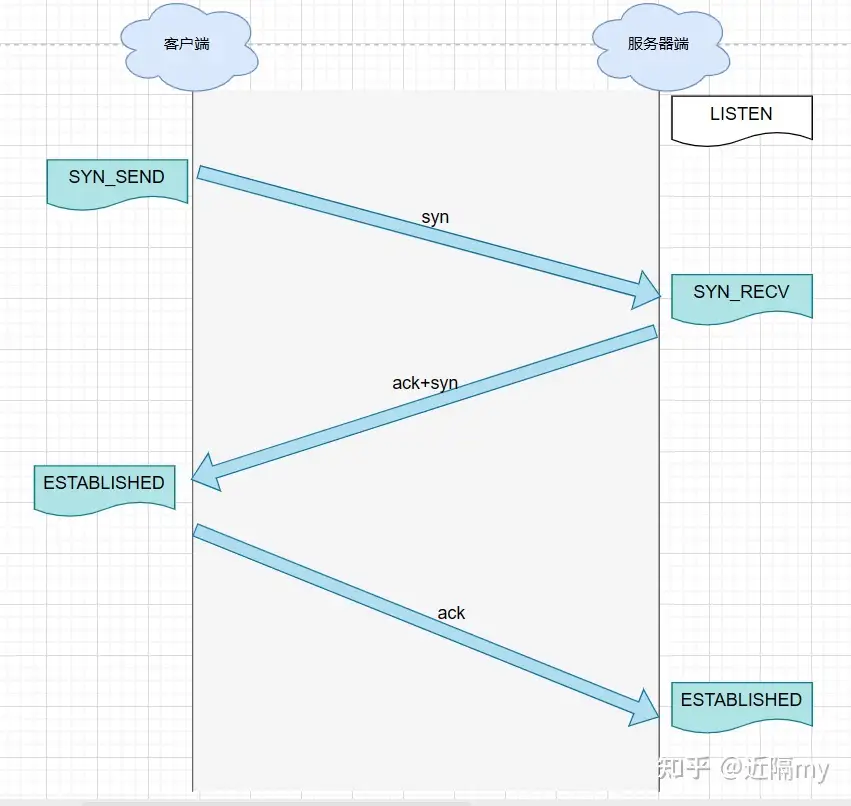

3.1三次握手

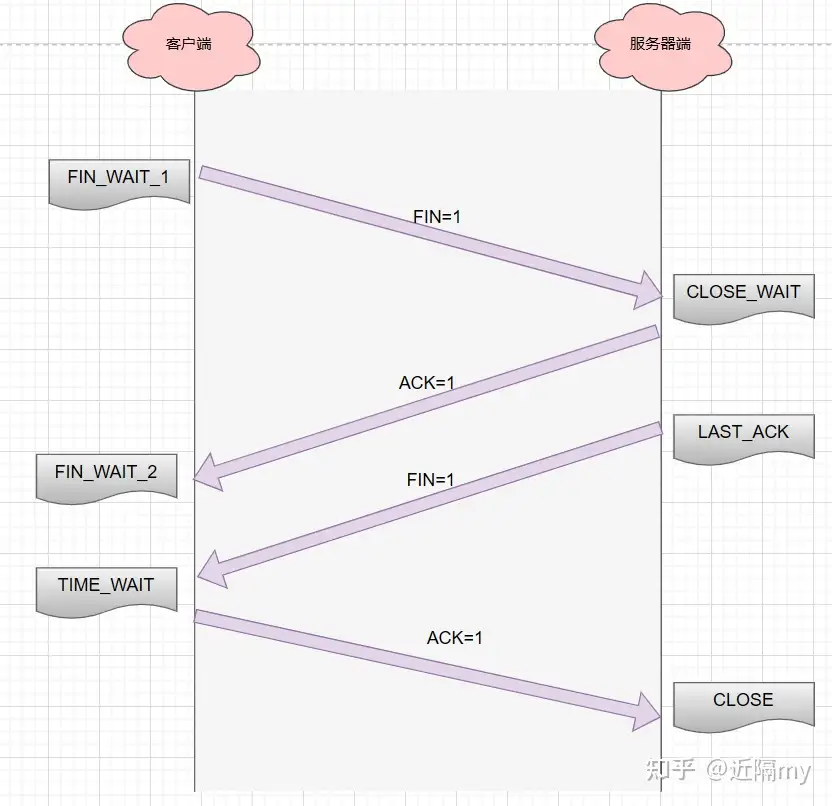

3.2四次挥手

注意：

当客户端收到服务段FIN包，理想状态下可直接关闭，但是但是：

网络是不稳定的，可能服务端发送的数据包比FIN包还晚到；

若客户端回复的ACK包丢失，服务段会一直处于LAST_ACK状态，若客户端没有关闭，服务段还会重传FIN包，客户端继续确认......

客户端如果ACK后立即关闭连接，会导致数据不完整、也可能造成服务器端无法释放连接。所以需等待2个报文生存最大时长，确保网络中没有任何遗留报文，再关闭连接；

------>补充:为什么是2个报文?

如果丢包存在，在1MSL时间内即可触发重传，而2MSL足矣（一次丢包概率是百分之一，连续两次万分之一）

3.3 UDP协议

依旧：（再回首恍然依旧......）

戳这里------>https://blog.csdn.net/Bert_Field/article/details/151899230?spm=1001.2014.3001.5501 <------

不需要先建立连接，仅需获取IP+port,发送完毕也无需服务器回复ACK

四.网卡绑定

1.有什么用？

1.1实现网络冗余，避免单点故障；

1.2实现负载均衡，提升网络传输能力

1.3两种模式

1）0：balance-rr负载轮询:两网卡（各100MB）可聚合为（200MB）。

2）1：active-backup高可用:两网卡若一条断线，另外线路自动顶替。

2.配置round-robin

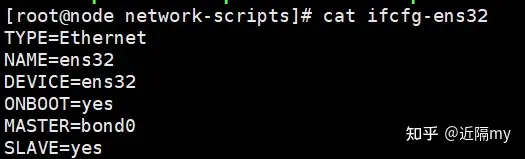

2.1eth32网卡配置

[root@node ~]# cp ifcfg-ens32 ifcfg-ens32-bak

[root@node network-scripts]# nmcli con down ccd7892c-552b-4f64-bf95-0e0311315455 &&nmcli con up 152beb06-47c5-c5e8-95a9-385590654382

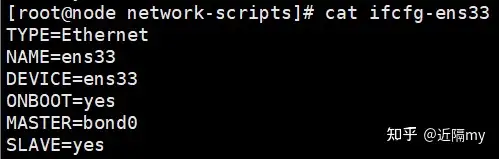

2.2eth33网卡配置

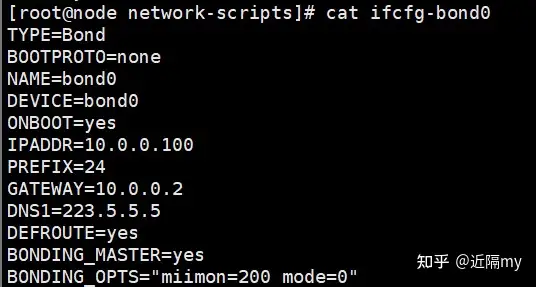

2.3bond网卡配置

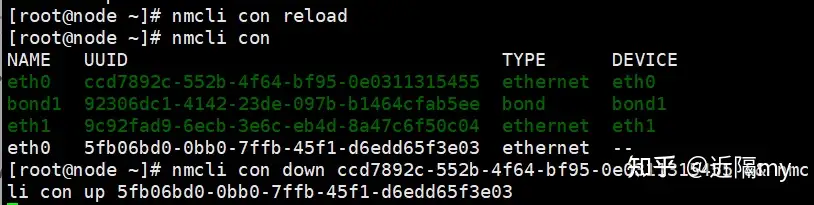

[root@node network-scripts]# nmcli con reload

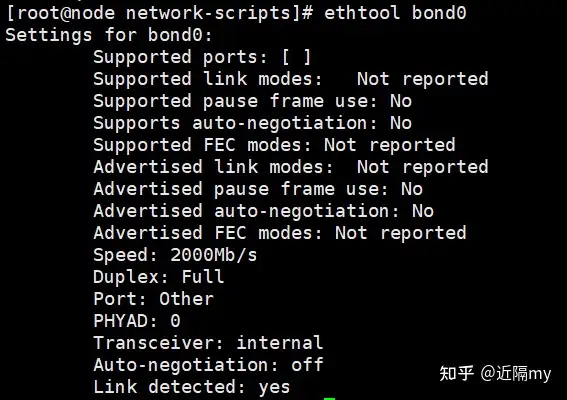

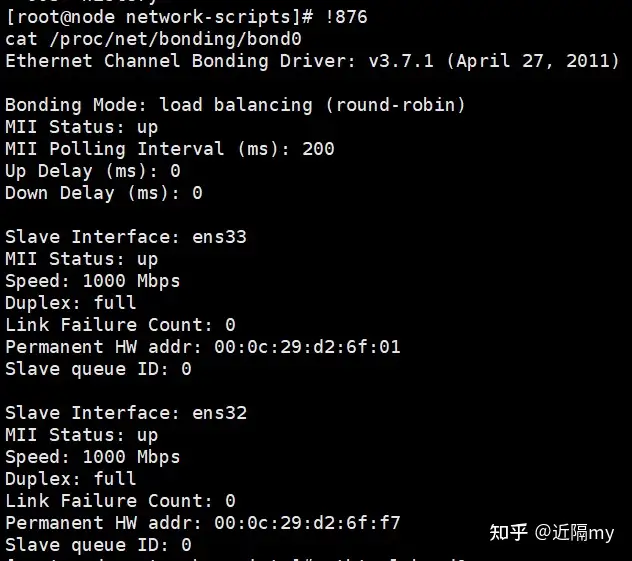

2.4bond状态检查

2.5网卡删除

[root@node ~]# nmcli con up ens32

3.配置active-backup

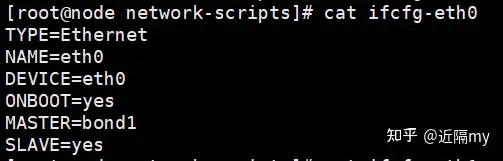

3.1eth0网卡配置

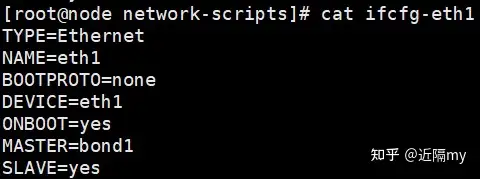

3.2eth1网卡配置

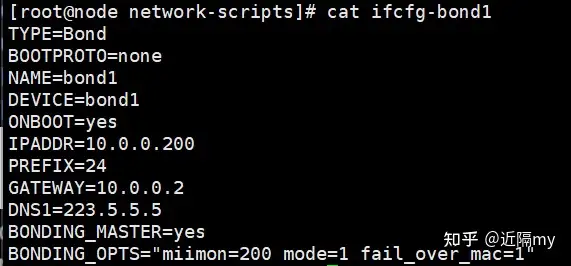

3.3bond网卡配置

------补充------bond获取MAC地址有两种方式：

1）从第一个活跃网卡获取MAC地址，其余网卡的MAC地址都使用该地址；

2）适用fail_over_mac参数，bond1适用当前活跃网卡的mac地址，地址随活跃网卡的转换而变。

fail_over_mac参数虚拟机必配，物理机可不配。

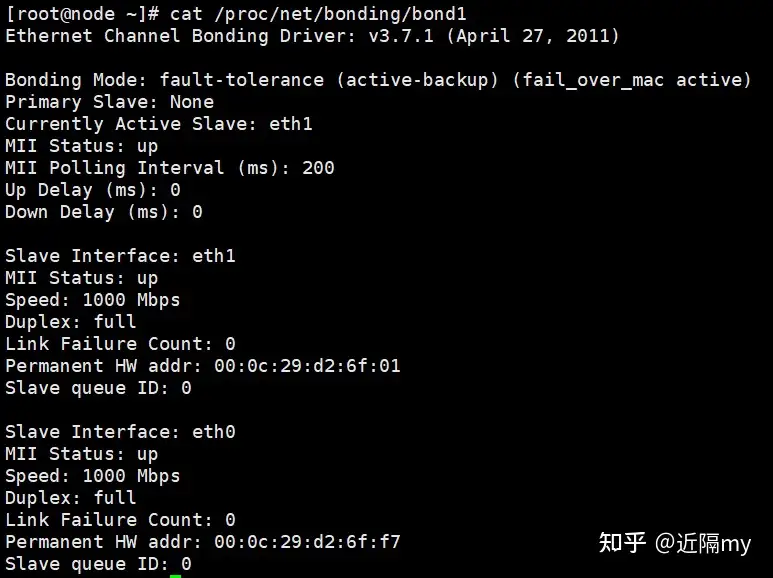

3.4状态检查

------拓展------修改配置文件两种方式：

1）nmcli con modify+nmcli con down &&nmcli con up(nmcli仅仅修改保存了配置，激活更改需重新连接)

2）vim+nmcli con reload +nmcli con down &&nmcli con up

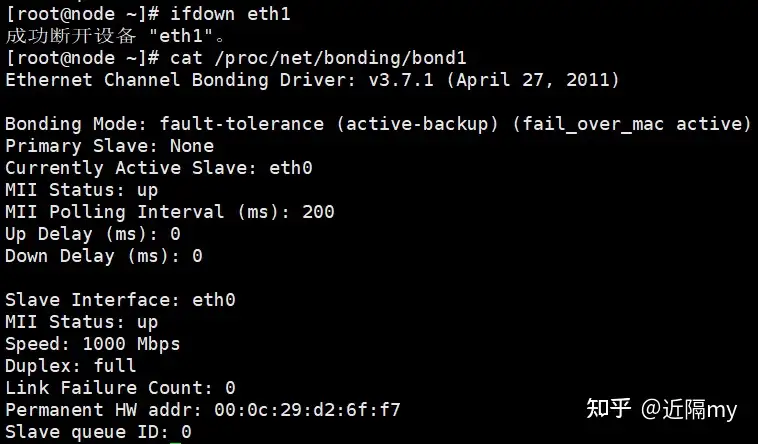

3.5bond故障模拟

断开活跃网卡eth1，再次检查发现eth1变为活跃网卡。

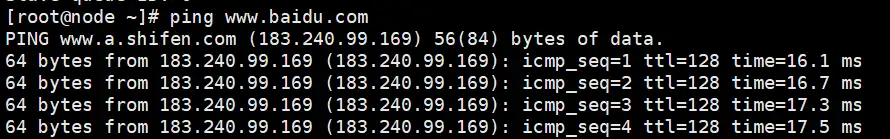

尝试ping,一切正常

五.网关/路由

1.什么是路由？

数据包从源主机发送到目标主机过程中，选择最佳路径的过程。（LAN接口收包，转发到WAN接口）

例：你在公司（局域网）要寄快递（发数据）到外地（互联网），你不会自己送，而是交给前台（网关），前台再交给快递公司（路由器）。

你家的 Wi-Fi 路由器，一边连着你的手机/电脑（局域网），一边连着运营商的网络（广域网），它负责把你的上网请求“路由”到互联网。

2.有什么用？

确定最佳路径；

通过网络传输信息。

实现不同地域的主机互联互通。

3.有哪些种类？

3.1主机路由

指明到某台主机应该如何走；destination精确到某一台主机。

3.2网络路由

指明到某类网络应该如何走；destination精确到某一网段主机。

3.3默认路由

匹配不到主机路由和默认路由，走默认路由。

3.4永久路由

route添加的路由为临时，永久生效需在/etc/sysconfig/network-scripts目录下创建route-xxx的网卡名称，添加路由条目。

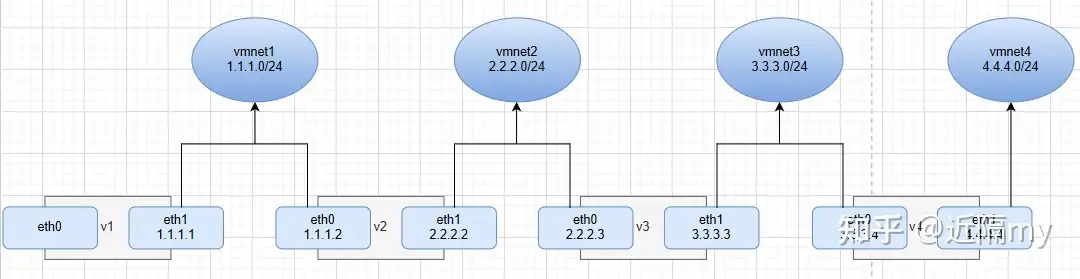

4.路由配置实践

一台Linux主机能被当成路由前提：

1）至少有两块网卡连接两个不同的桥段；

2）开启路由转发功能/proc/sys/net/ipv4/ip_forward;

3)在Linux主机添加网关指向该服务器。

4.1v1配置

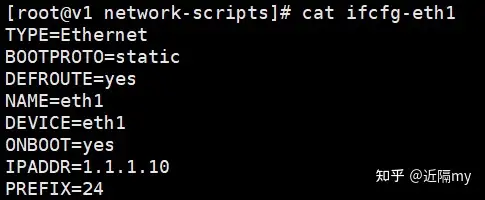

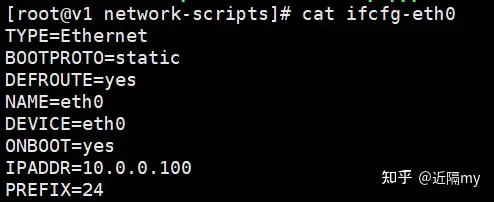

4.1.1eth0配置

4.1.2eth1配置

------注意------1.1.1.1被占用，更换为1.1.1.10

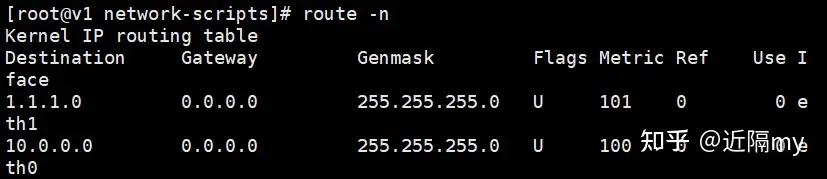

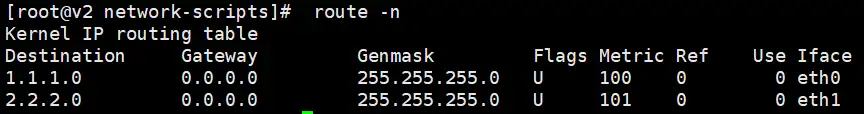

4.1.3网关状态

4.2v2配置

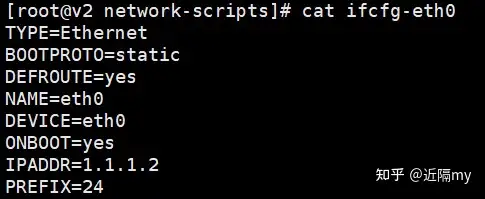

4.2.1eth0配置

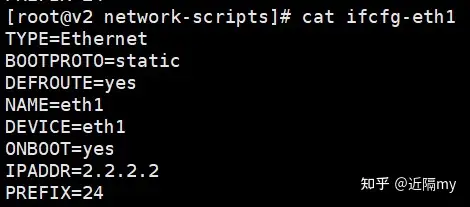

4.2.2eth1配置

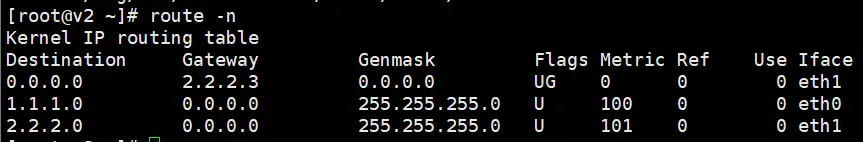

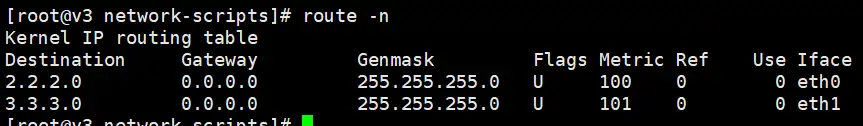

4.2.3网关状态

4.3v3配置

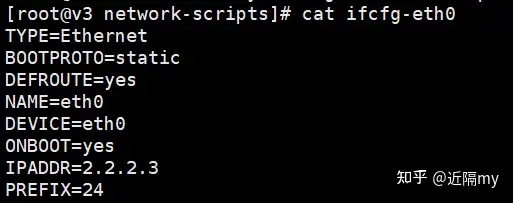

4.1.1eth0配置

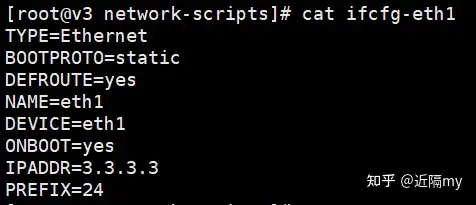

4.1.2eth1配置

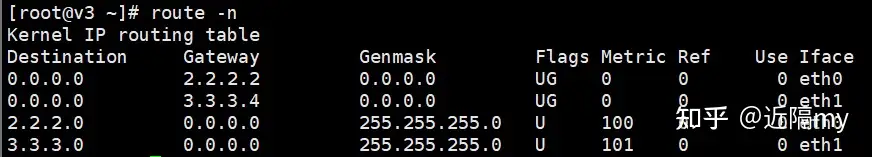

4.1.3网关状态

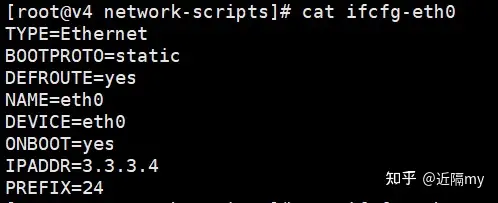

4.4v4配置

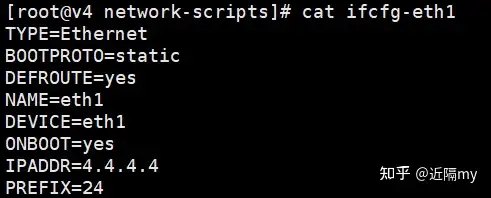

4.1.1eth0配置

4.1.2eth1配置

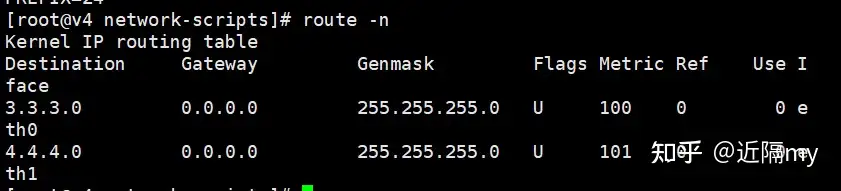

4.1.3网关状态

4.5实践

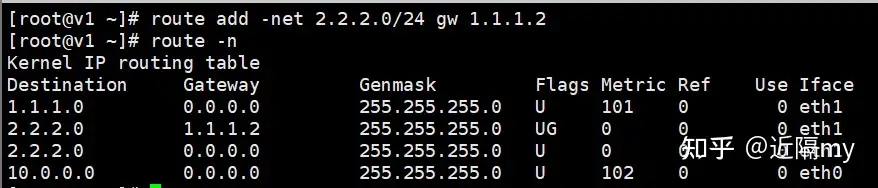

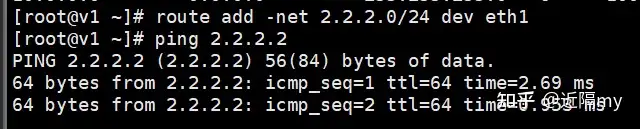

1）1.1.1.10如何与2.2.2.2进行互通？

数据包只能送到1.1.1.2，而无法送达2.2.2.2，需要添加一条去往2.2.2.0/24网段的路由，从eth1接口发出。

2）1.1.1.10如何与2.2.2.3互通？

数据包只能至vmnet2交换机，将去往2.2.2.0/24网段的数据包交给1.1.1.2主机转发至2.2.2.3主机;v2上有去往2.2.2.0/24网段路由，开启转发。

[root@v2 ~]# echo "1" > /proc/sys/net/ipv4/ip_forward [root@v2 ~]# sysctl -p

[root@v3 ~]# route add -net 1.1.1.0/24 gw 2.2.2.2

3）1.1.1.10如何与3.3.3.3互通？

数据包只能至vmnet2交换机，在v1主机将去往3.3.3.0/24网段的数据包交给1.1.1.2，转发至3.3.3.3主机；

[root@v1 ~]# route add -net 3.3.3.0/24 gw 1.1.1.2

在v2添加至3.3.3.0/24网段的路由，开启转发功能，否则数据包无法转发会被丢弃；

[root@v2 ~]# route add -net 3.3.3.0/24 eth1

数据包至v3主机后，送回还需要在v3主机添加去往1.1.1.0/24网段的数据包由2.2.2.2主机转发。

------补充------

转发功能：核心作用是让该虚拟机能够作为路由器或网关，在不同网络之间转发数据包。本例中为了能在两个网络间传递流量，但两个网络不直接连通，v2充当中间虚拟机（路由）则需开启转发功能。

4）1.1.1.10如何与3.3.3.4互通？

数据包只能从vmnet2交换机至vmnet3，在v1主机上将去往3.3.3.0/24网段的数据交给1.1.1.2转发至3.3.3.4；

[root@v1 ~]# route add -net 3.3.3.0/24 gw 1.1.1.2

在v2开启转发功能，添加3.3.3.0/24网段的路由，由2.2.2.3转发至3.3.3.4；

[root@v2 ~]# route add -net 3.3.3.0/24 gw 2.2.2.3

在v3开启转发功能；

[root@v3 ~]# echo "1" > /proc/sys/net/ipv4/ip_forward [root@v3 ~]# sysctl -p

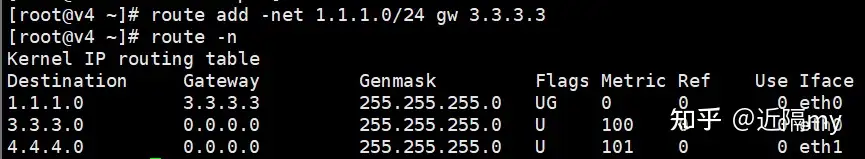

v4将数据包送回还需要在v4主机添加至1.1.1.0/24网段的数据包由3.3.3.3主机转发。

------最后的最后------如何与4.4.4.4互通？

[root@v2 ~]# route add -net 4.4.4.0/24 gw 2.2.2.3

[root@v3 ~]# route add -net 4.4.4.0/24 eth1

至此：1.1.1.10联通4.4.4.4。

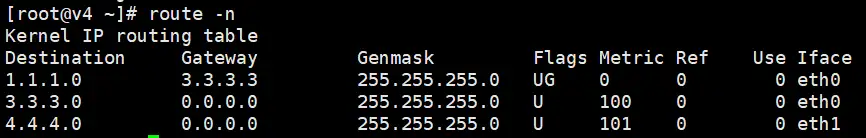

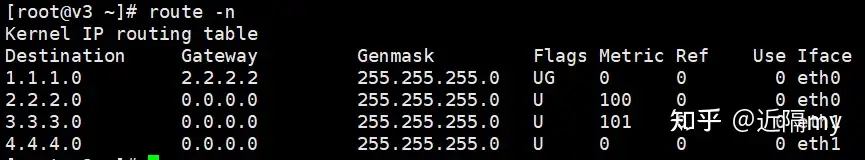

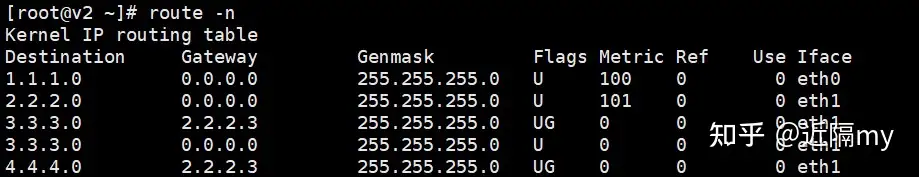

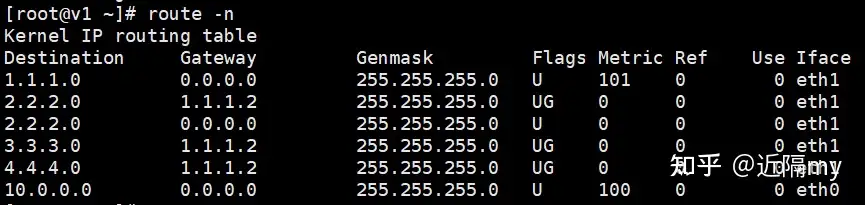

所有路由如下：

5）如何优化？

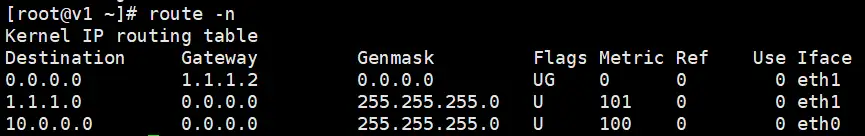

以v1为例，除了第一个路由条目外，其他路由条目都需要由1.1.1.2转发，故配置默认路由。

1>恢复至最初路由；

2>配置默认路由

[root@v1 ~]# route add default gw 1.1.1.2

其他机器自行优化，祝你顺利。（实在配不出来文末附后续......^.^）------但建议自己个尝试！！！！

附录：

无法连接到官方镜像源

自 2024年6月30日起，CentOS 7 正式停止维护，官方镜像源已关闭，因此 mirrorlist.centos.org 不再提供服务。

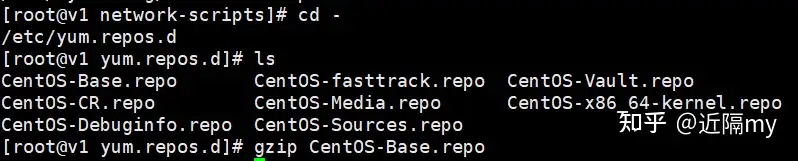

1.备份原有repo文件

2.下载新的 CentOS-Base.repo

wget -O /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

or

curl -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

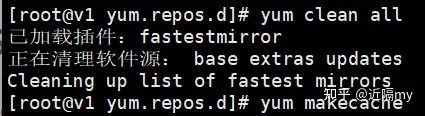

3.清理缓存并重建

---

修改主机名：hostnamectl set-hostname xx +bash

接后续：

v2:

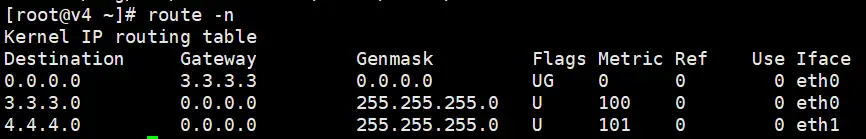

[root@v4 ~]# route add -net 2.2.2.0/24 gw 3.3.3.3

v3:

v4:
