静态路由配置

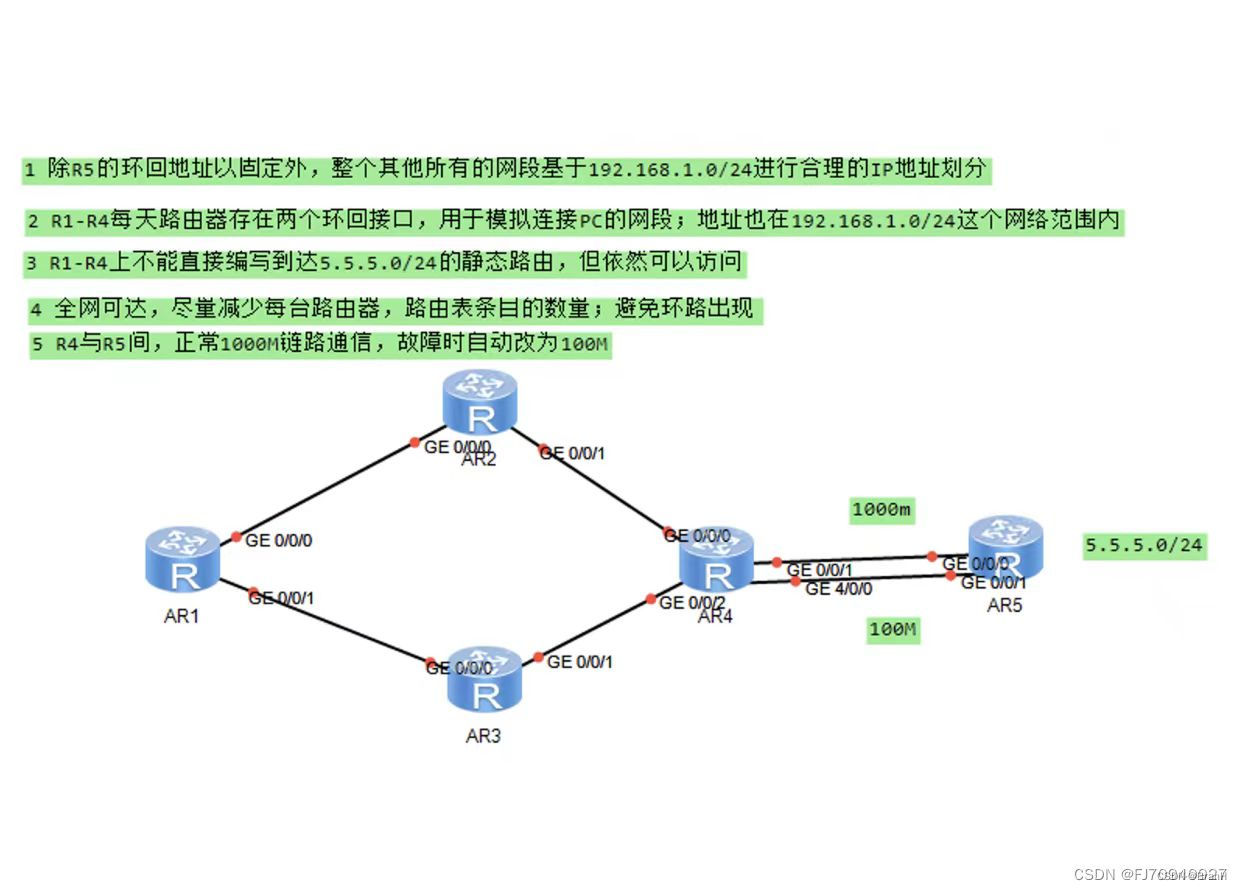

实验要求：

新建拓扑：

静态路由的写法：[r1] ip route-static 192.168.X.X 24 192.168.X.X(目标网络号、下一跳）下一跳：流量下一个进入的路由器接口ip地址  【r1】display this--仅查看所在位置的配置指令  【r1】display current-configuration--查看该设备目前运行的所有指令

了解拓展配置：1.负载均衡--当路由器访问同一目标段，存在多条开销相似路径时，可以让设备将流量拆分后延多条路径同时传输，起到带宽叠加的作用。2.环回接口--在路由器上可以手工创建环回接口，用于测试系统的网络组建，同时可用于实验时模拟终端接口（ping127.0.0.1检查电脑软件协议问题）【r1】interface Loopback ？<0-1023> LoopBack interface number   3.手工汇总--当路由器在编辑路由表，若到达多个连续子网（可以被汇总计算的网络号）时，同时全部基于相同的路径访问，那么可以仅标记到达这些网段汇总后的地址段即可，目的在于减少路由配置条目的数量。连续子网--主网相同，掩码长度一致  4.路由黑洞（只进不出）--汇总地址中，包含了网络内实际不存在的地址网段，将导致有去无回的现象；a.主动黑洞：地址的规划设计不合理，或汇总计算时不精确导致--通过合理的子网划分、地址规划、精确计算尽量避免；b.被动黑洞：断电、故障或人为导致部分网段临时断开  5.缺省路由--一条不限定目标的路由条目，也叫默认路由；当路由器查询完本地所有的直连、静态、动态路由条目后，若依然没有可达的路径才会基于缺省路由标记的下一跳进行数据转发。【r5】ip route-static 0.0.0.0 0.0.0.0 192.168.1.2（路由器连接控制面板，可以从wan口和lan口进行连接，连接lan口可以选择性改变设备性质，连接wan口需要从路由器获取信息，比较麻烦，速度慢） 6.空接口--当路由黑洞与缺省路由相遇必然出现环路；在黑洞路由器上，配置一条到达汇总网段的空接口防环路由；规则：转发到空接口的流量将被丢弃；路由器的匹配路由表规则，为最长匹配，匹配最精确掩码的路由。空接口路由：【r5】ip route-static 1.1.0.0 22 NULL 0  7.浮动静态：路由表中若干路由条目，均存在优先级，0-255越小越好；到达相同目标的两条路由，若优先级一样，将同时加载到路由表中，实现负载均衡；若优先级不同，仅最小优先级条目加载于路由表中，其他仅存储在设备的缓存中；直连优先级0 静态默认为60。

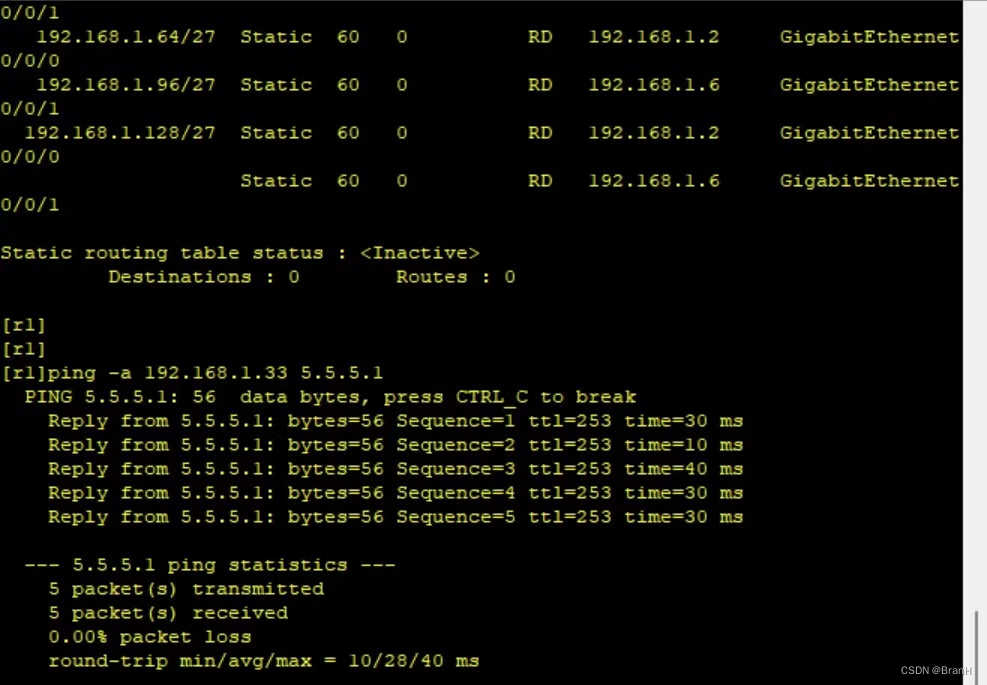

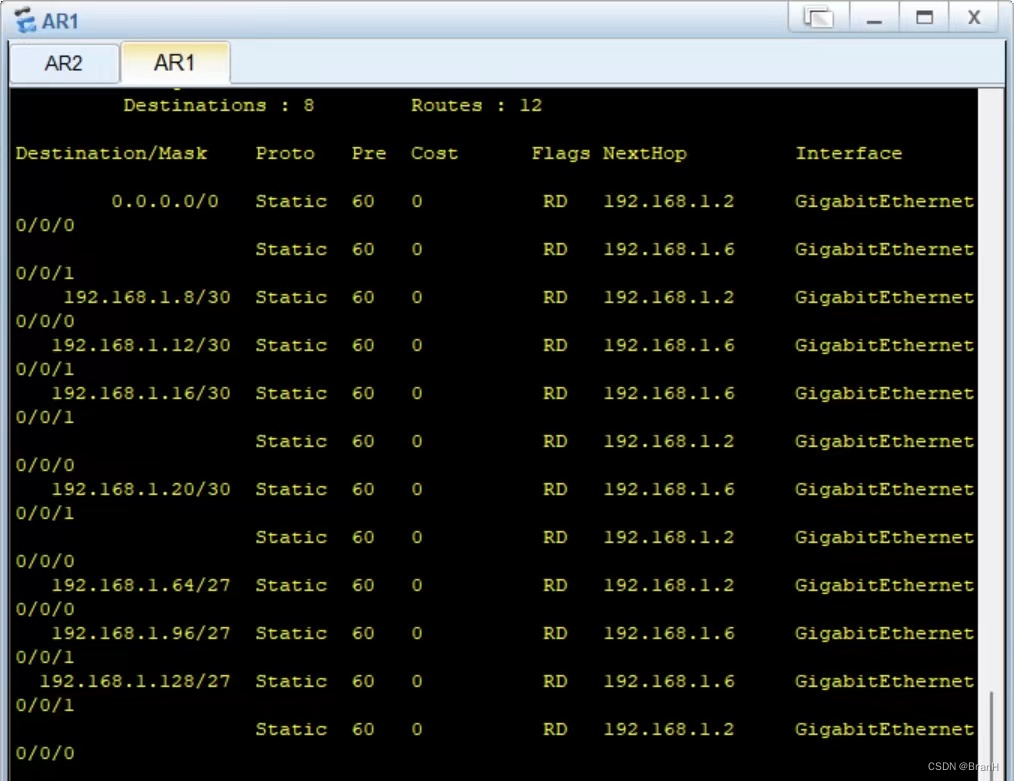

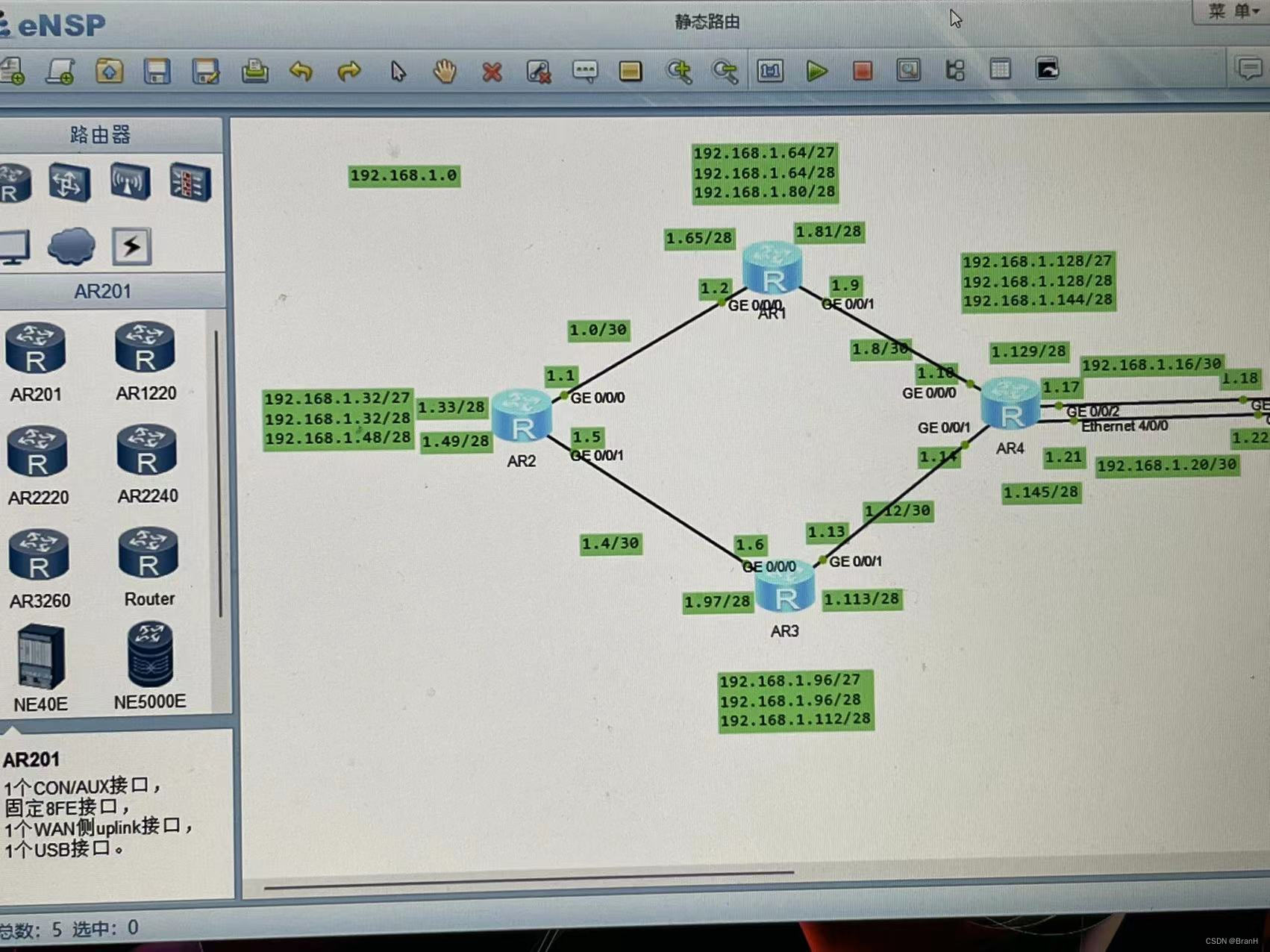

实验步骤：1.做子网划分和ip地址配置（需在同一个ip地址划分中--192.168.1.0/24）2.确定广播域（可知有14个广播域）3.将骨干链路合为一个广播域（做减法成5个广播域）4.子网划分借主机位3位，就是有8个广播域，预留三个可作升级 5.由上图可知各骨干链路ip（路由器与路由器的直连只能用两个ip，全0与全1的没法用，所以将子网掩码划分为30）6.配置各接口的ip，并用【r1】interface LoopBack--进入环回接口的配置，接下来【r1-LoopBack0】ip address192.168.1.xx xx--配置环回接口的ip 7.全网可达--就是把路由配置好，为何要利用环回接口呢？原因在于可以减少路由表的数量，可将广播域汇总(注意的在于r1有两条路径可到达r4，所以存在负载均衡需有两个下一跳）8.r5没办法配置5.5.5.0/24的静态路由，但可以进行访问，配置缺省路由就是我们接下来要做的工作，各配置r1、r2、r3、r4一条缺省路由【r1】ip route-static 0.0.0.0 192.168.1.2--0.0.0.0可表示全部和没有 9.同时我们得明白用两条不同兆数的网线如果同时使用会优先使用100m的那条，我们正常使用的话会用1000m的，故障时用100m的。【r1】ip route-static 0.0.0.0 192.168.1.22 pr 61 因为在正常情况下通常用的是192.168.1.18的路由，所以我们必须重新配置一套路由，通过另外一条线路通信。10.最后需要ping一下检测是否能够全网可达，避免被动环路，可以提前在r1写一条192.168.1.0/27的路由，只有在丢包时有意义。
