基本原理

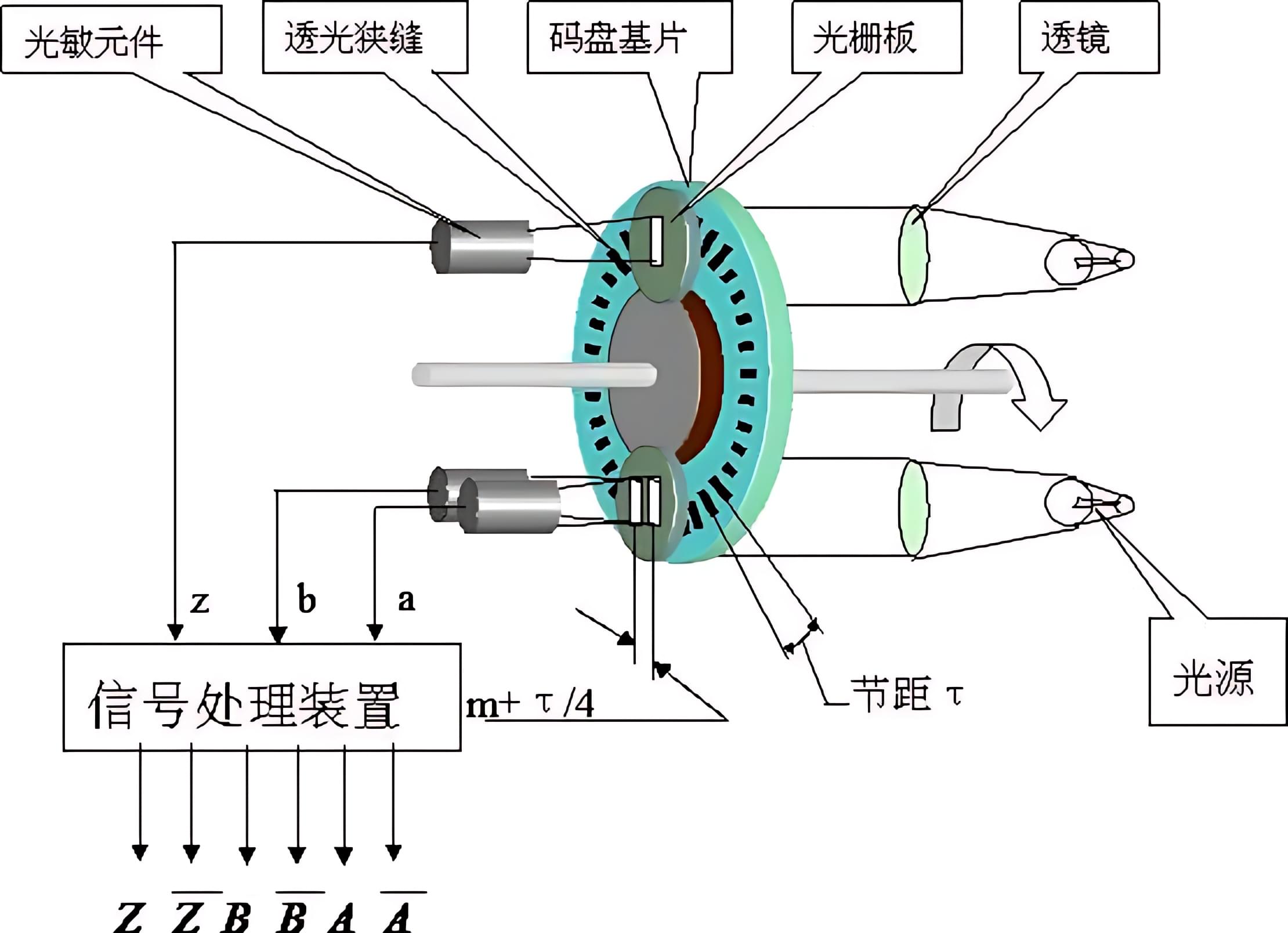

增量式光电编码器主要由 发光二极管、码盘以及码盘背面的光传感器 三个部分组成，多用于测量旋转物体的角位移、角速度及转动方向。

v2-46107aecc8c217217f90455be716c601_1440w (1)_processed

码盘

码盘安装在旋转轴上，上面均匀地排列着透光和不透光的扇形区域。当码盘转动时，不透光的部分能够挡住光线，而透光区则允许光线透过，那么码盘背面的光传感器就会周期性地收到光信号，从而输出一列方波

在这里插入图片描述

码盘转动一周时，光传感器输出的脉冲个数是固定的，那么通过 检测一定时间内收到的脉冲个数，就可以知道在这段时间内码盘转动了多少圈，进而换算为速度。例如，一个码盘转动一周时会输出 100 个脉冲，在 0.1s 内我们收到了 500 个脉冲，这意味着 0.1s 内码盘转动了 5 周，即码盘的转速为
ω = 5 0.1 = 50 r / s \omega=\frac{5}{0.1}=50r/s ω=0.15​=50r/s

ABZ 相

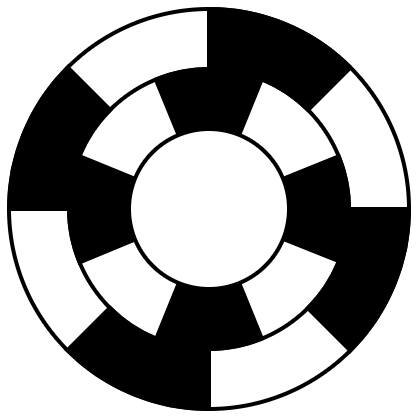

如果编码器只输出一列方波（记为 A 相），则无论是正转还是反转，都会产生同样的方波，无法判断旋转方向。上面我们说过，码盘上均匀地刻着透光和不透光的扇形区域，我们在扇形区域内侧再均匀地刻上一圈透光的扇形区域，不同的是，外圈和内圈的透光区域是交错的

在这里插入图片描述

通过观察上图中的码盘我们可以得到如下结论

  • 当外圈处于透光区域时，内圈对应的一半为不透光区域，一半为透光区域
  • 当外圈处于不透光区域时，内圈对应的一半为透光区域，一半为不透光区域

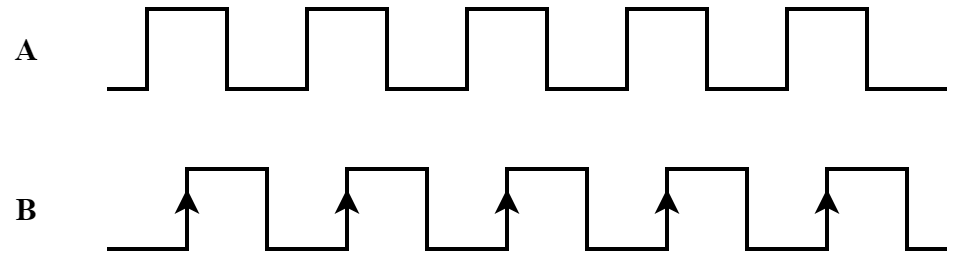

我们在内外扇形区域各安装上一套发光二极管、码盘以及光传感器，那么当码盘转动时，编码器就会 输出两列相位差为 90° 方波（习惯称之为 A、B 相）

在这里插入图片描述

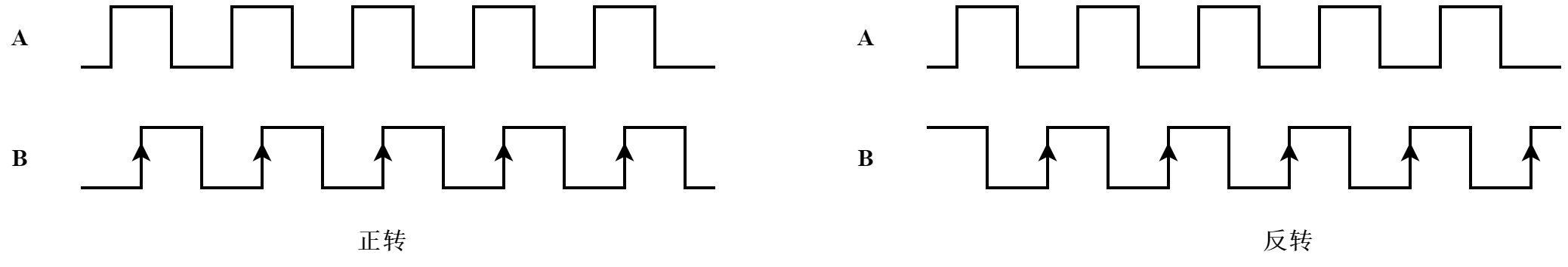

码盘沿不同方向旋转时 A、B 相输出如下，正转和反转输出波形具有不同特征

在这里插入图片描述

通过判断 B 处于上升沿时 A 的电平状态，我们就可以知道码盘旋转的方向了

  • 当码盘正转时，在 B 的上升沿，方波 A 恒为高电平
  • 当码盘反转时，在 B 的上升沿，方波 A 恒为低电平

注意

  1. 正/反转是相对而言的，重点在于区分不同旋转方向时的波形特征
  2. 通过观察 A 上升沿时 B 的电平亦能判旋转方向，参考下文代码实现部分

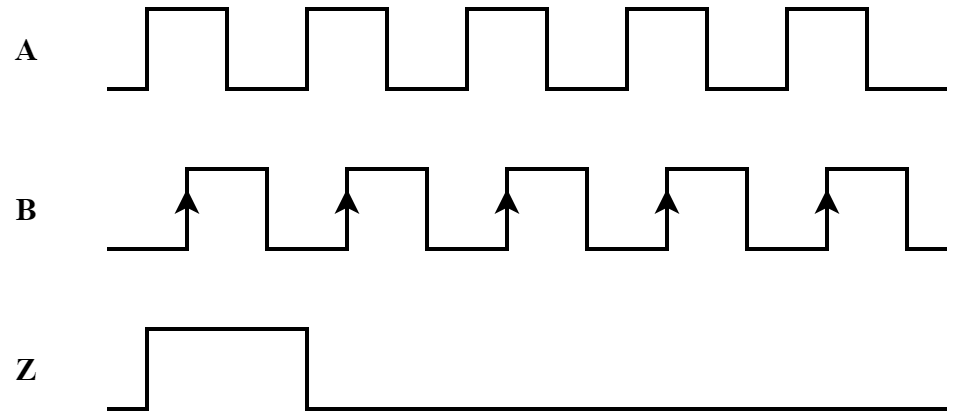

通过 A/B 相能够计算旋转的速度和方向，但无法判断当前的绝对旋转位置，因为无论从哪个起止位置开始旋转，输出的波形完全相同。若系统运行过程中因电气干扰、高速丢步等原因丢失了若干脉冲，所产生的位置计数误差将持续累积，无法自行修正。Z 相则用于提供绝对参考原点，增量式编码器仅在固定的机械位置输出脉冲，系统可每隔一段时间利用 Z 脉冲复位或修正计数值，避免误差持续累积

在这里插入图片描述

实际应用中各厂家编码器输出波形可能有所不同，但其 ABZ 相核心逻辑是一样的

速度计算

假如编码器码盘旋转一周 A/B 相输出的脉冲数目为 N，在时间 T 内统计到的有效脉冲数目为 S（正转脉冲数 + 1，反转脉冲数 - 1），小车轮子的直径为 D，那么小车的速度换算公式如下
v = π S D N T v=\frac{\pi SD}{NT} v=NTπSD​
笔者使用的编码器码盘旋转一周输出的脉冲个数为 90，小车轮子的直径为 75mm，假如 1s 内统计得到的有效脉冲数目为 500，代入上式计算小车此时的速度为
v = π ∗ 500 ∗ 0.075 90 ∗ 1 ≈ 1.31 m / s v=\frac{\pi *500*0.075}{90*1} \approx 1.31m/s v=90∗1π∗500∗0.075​≈1.31m/s

代码实现

显然，速度计算的关键在于 统计一定时间内的脉冲数目。本文基于 STM32 和 FPGA 开发驱动，读者了解增量编码器原理后，移植到其它平台应该难度不大

STM32

STM32 在工业和学术界的应用非常广泛，这里提供两种思路

  1. 利用中断检测 B 的上升沿，触发中断时判断 A 的电平，来决定计数值加减
  2. 将定时器设置为编码器模式，直接读取计数值和方向

基于中断的实现

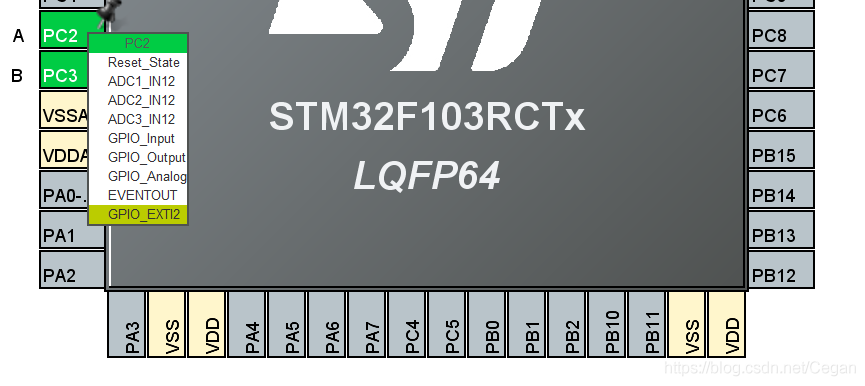

打开 CubeMX，设置相关管脚，我这里使用的是 PC2 和 PC3 来接 A、B 相

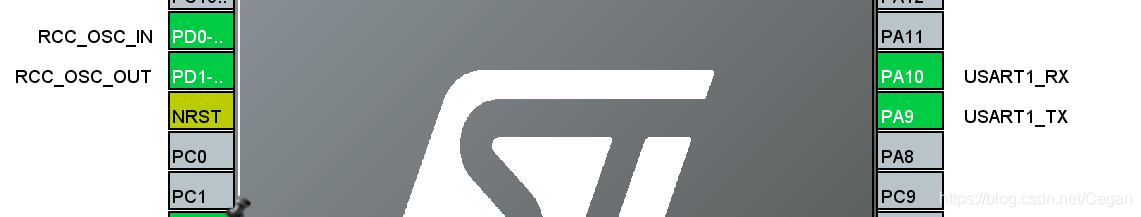

为方便观察调试，这里启用 USART 串口

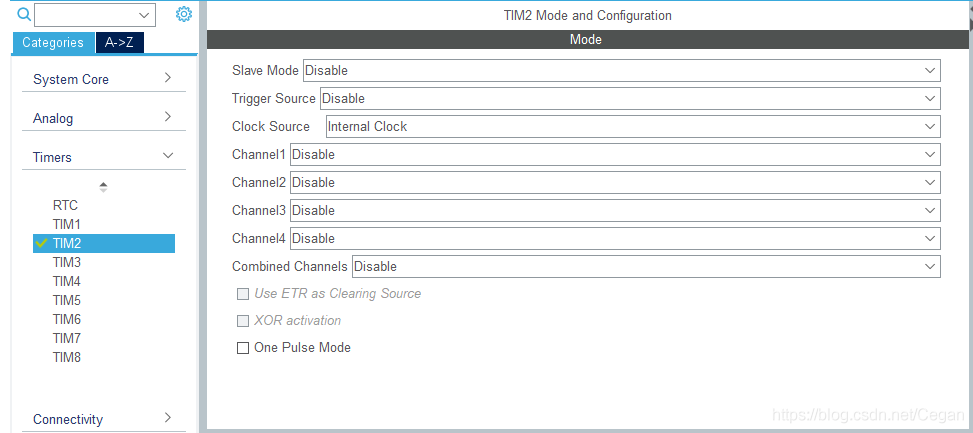

打开定时器 2，定时器响应时通过 USART 串口把计数值打印出来

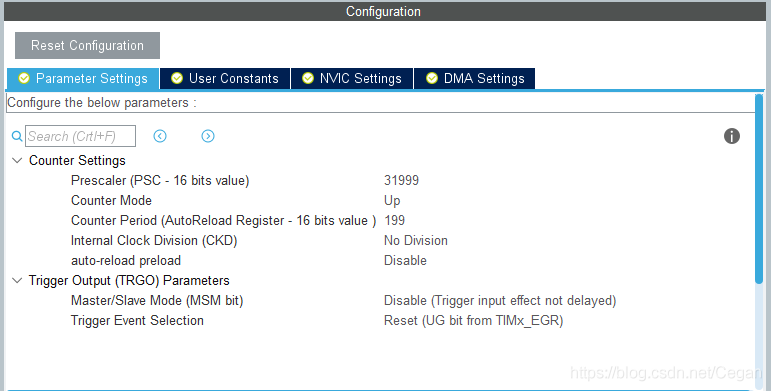

设置定时 200ms

导入 Cube 工程，定义相关变量

int encoder_count = 0;      // 计数器
char msg[64];			    // USART 输出字符缓冲区
float speed = 0;            // 速度
int flag = 0;               // 计数标志位：0 计数，1 清零

重写外部中断回调函数

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    // A 相上升沿中断触发
  	if(GPIO_Pin == GPIO_PIN_2)
  	{
        if(flag == 1)
        {
            // 清零速度计时器
            encoder_count = 0;
        }
        else
        {
            // 判断 B 相电平
          	if(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_3) == 0)
            {
                // 码盘正转
                encoder_count++;
            }
            else
            {
                // 码盘反转
                encoder_count--;
            }
        }
  	}
}

定时器 2 响应后，通过 USART 串口向上位机发送数据

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM2)
    {
        if (flag == 0)
        {
            // 计算速度（cm/s）
            speed = (float)encoder_count * 3.14 * 0.14 / (90 * 0.2)*100/34;
            // 格式化消息缓冲器
            sprintf(msg, "speed:%dcm/s\r\n",(int)speed);
            // 发送数据至上位机
            HAL_UART_Transmit_IT(&huart1, (uint8_t*)msg, sizeof(msg));
            // 清空速度计数器，进行下一轮计数
            flag = 1;
        }
        else
        {
            flag = 0;
        }
    }
}

在主函数中打开定时器 2

HAL_TIM_Base_Start_IT(&htim2);

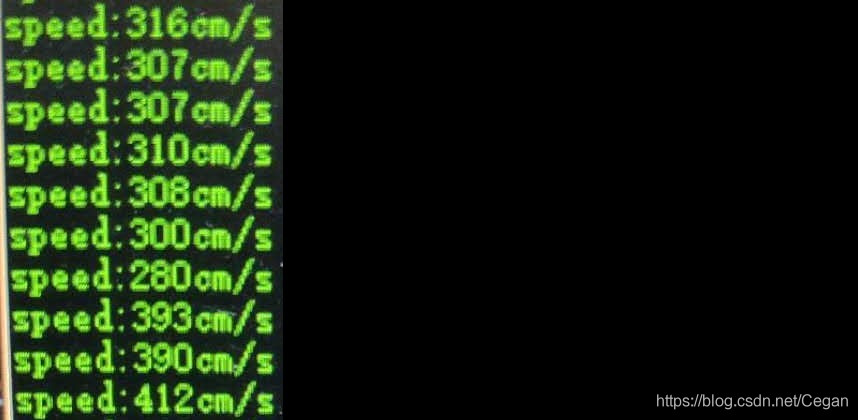

测试效果如图

基于定时器编码器模式的实现

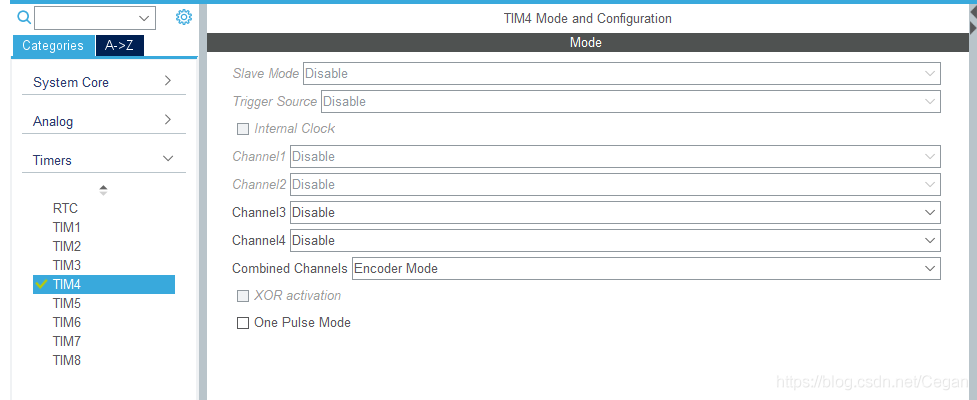

设置 TIM4 的 Combined Channels 为 Encoder Mode（编码器模式）

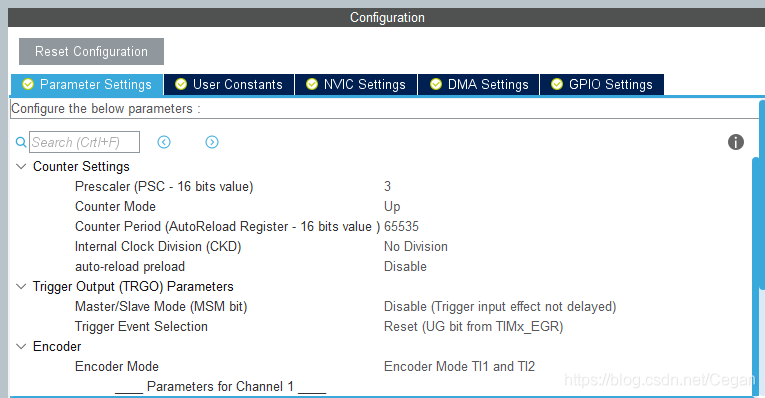

配置编码模式

  • Prescaler：分频系数

  • Counter Mode：计数模式，设置为 UP 时码盘正转计数值增加，反转计数值减小

  • Counter Period：编码器计数最大值，一般设置为 65535 以防止溢出

  • Encoder Mode：计数模式，编码器计数有三种模式可选

    1. TI1

      只在上升沿计数，例如在一定时间内 A/B 产生了 100 个脉冲，那么编码器计数值为 200（A、B 产生脉冲数相等）。由于分频系数 Prescaler 的存在，实际调用函数得到的计数值为
      200 P r e s c a l e r + 1 \frac{200}{Prescaler+1} Prescaler+1200​

    2. TI2

      只在下降沿计数，计数值与 TI1 相等

    3. TI1 and TI2

      在上升沿、下降沿都计时，计数值为 TI1/TI2 的两倍，显然该模式具有更高的分辨率

导入 CubeMx 工程，定义相关变量

uint8_t encoder_count;      	// 编码器计数
uint8_t msg[64];				// 字符缓冲区
uint8_t encoder_direction;  	// 编码器方向

打开定时器 4

HAL_TIM_Encoder_Start(&htim4, TIM_CHANNEL_ALL);

读取相关值并通过 OLED 显示出来

while (1)
{
	// 获取编码器计数值和旋转方向
    encoder_count = __HAL_TIM_GET_COUNTER(&htim4);
    encoder_direction = __HAL_TIM_IS_TIM_COUNTING_DOWN(&htim4);
    // 格式化字符串缓冲区
    sprintf((char *)msg, "fre:%4d dir:%d", encoder_count*2, encoder_direction);
	// OLED 显示
    OLED_Clear();
    OLED_ShowString(0,0,msg);
    // 清零计数器
    __HAL_TIM_SET_COUNTER(&htim4,0);
    HAL_Delay(500);
}

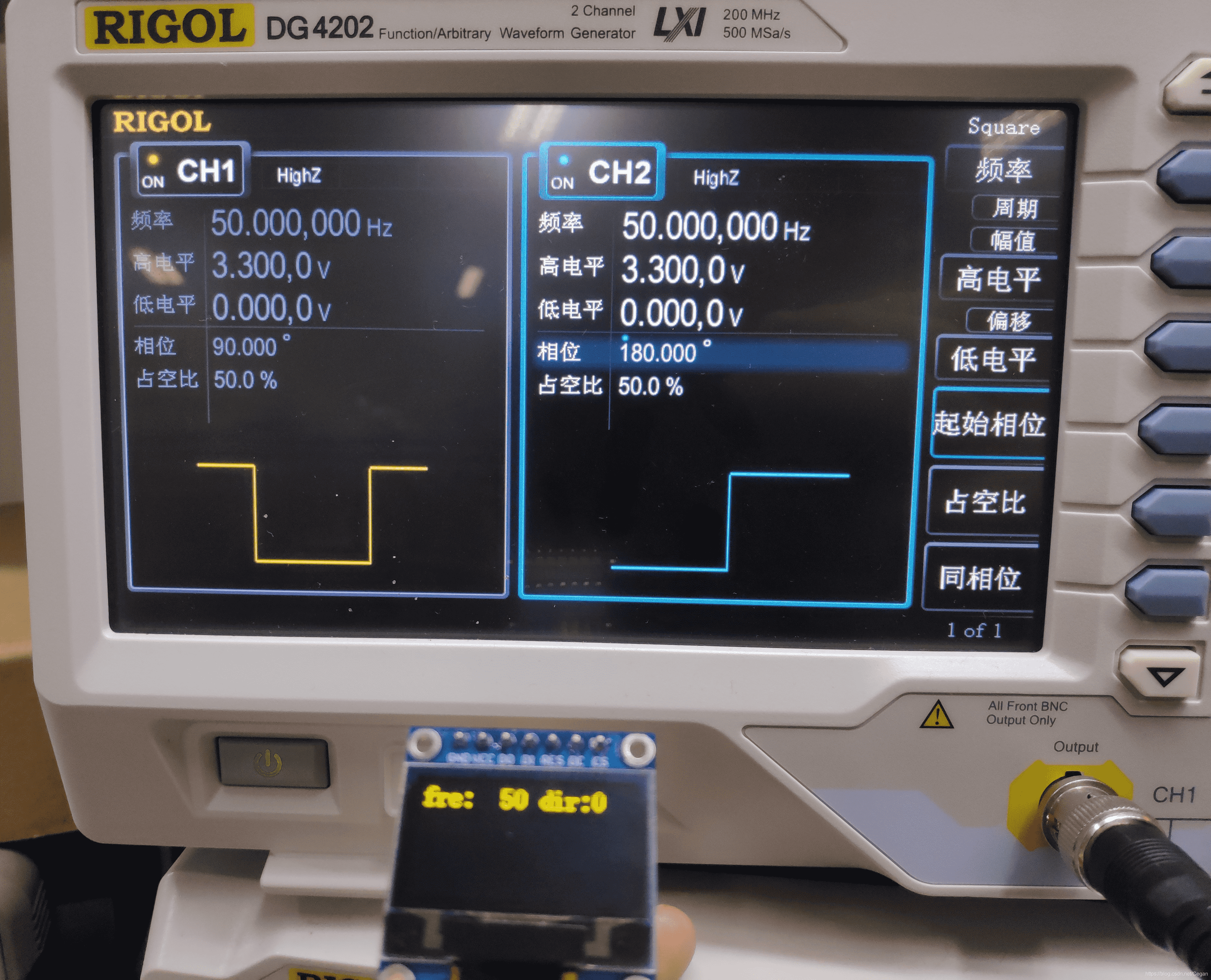

这里用函数发生器模拟 AB 两列 50Hz、相位相差 90° 的方波，编码器计数时采用 T1 and T2 模式，分频系数为 3，所以理论上 1s 内采集到的脉冲数目为
n = 50 ∗ 4 3 + 1 = 50 n=\frac{50*4}{3+1}=50 n=3+150∗4​=50
代码中每 500ms 读取一次编码器计数值，那么乘以 2 才是方波的真实频率

sprintf((char *)msg, "fre:%4d dir:%d", encoder_count*2, encoder_direction);

image-20230817125002851

FPGA

嵌入式平台要检测高频 ABZ 脉冲还是比较困难的，相比之下 FPGA 的优势就比较明显，驱动设计思路与前文一致

计数逻辑

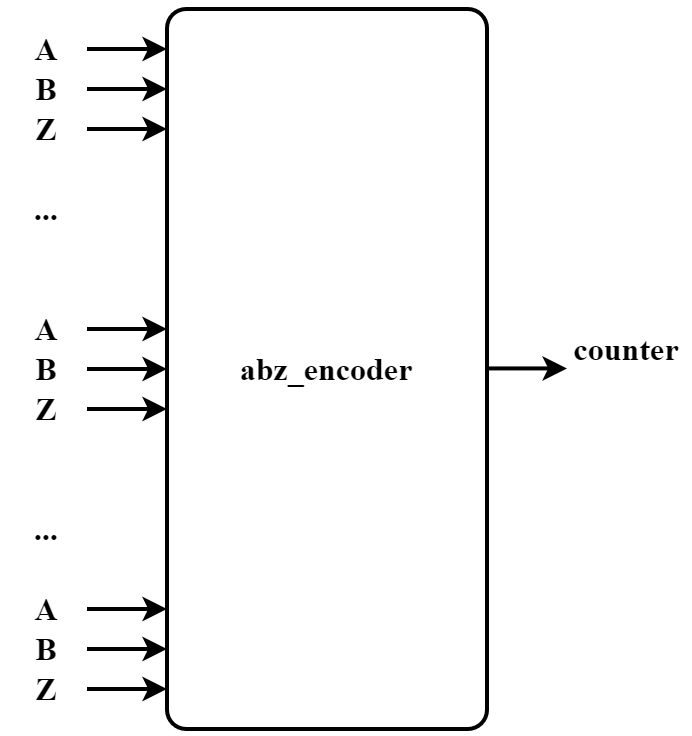

本文所设计的编码器模块支持多路 ABZ 信号输入

在这里插入图片描述

首先同步 ABZ 信号至当前时钟域，同步寄存器级数由参数 SYNC_STAGES 控制，建议 ≥ 4

wire [CHANNEL_NUM-1:0] A_sync, B_sync, Z_sync;

(* ASYNC_REG = "TRUE" *)reg [     CHANNEL_NUM-1:0] A_sync_r         [SYNC_STAGES-1:0];
(* ASYNC_REG = "TRUE" *)reg [     CHANNEL_NUM-1:0] B_sync_r         [SYNC_STAGES-1:0];
(* ASYNC_REG = "TRUE" *)reg [     CHANNEL_NUM-1:0] Z_sync_r         [SYNC_STAGES-1:0];

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        A_sync_r[0]          <= 'b0;
        B_sync_r[0]          <= 'b0;
        Z_sync_r[0]          <= 'b0;
    end else begin
        A_sync_r[0]          <= A;
        B_sync_r[0]          <= B;
        Z_sync_r[0]          <= Z;
    end
end

generate
    for (genvar stage = 1; stage < SYNC_STAGES; stage = stage + 1) begin
        always @(posedge clk or negedge rst_n) begin
            if (!rst_n) begin
                A_sync_r[stage]          <= 'b0;
                B_sync_r[stage]          <= 'b0;
                Z_sync_r[stage]          <= 'b0;
            end else begin
                A_sync_r[stage]          <= A_sync_r[stage-1];
                B_sync_r[stage]          <= B_sync_r[stage-1];
                Z_sync_r[stage]          <= Z_sync_r[stage-1];
            end
        end
    end
endgenerate

然后检测 ABZ 信号边沿，用于支持不同的计数模式，本设计支持 3 种计数模式（未使用 Z 相）

  • x1：在 A 相上升沿计数
  • x2：在 A 相上升沿、下降沿计数，相同旋转下计数值为 x1 模式的 2 倍
  • x4：在 A 相、B 相上升沿、下降沿计数，相同旋转下计数值为 x1 模式的 4 倍
assign A_sync          = A_sync_r[SYNC_STAGES-1];
assign B_sync          = B_sync_r[SYNC_STAGES-1];
assign Z_sync          = Z_sync_r[SYNC_STAGES-1];

/* 检测 A/B 的上升沿和下降沿 */
wire [CHANNEL_NUM-1:0] A_sync_rising_edge, A_sync_falling_edge;
wire [CHANNEL_NUM-1:0] B_sync_rising_edge, B_sync_falling_edge;
wire [CHANNEL_NUM-1:0] Z_sync_rising_edge, Z_sync_falling_edge;

reg [CHANNEL_NUM-1:0] A_sync_dly, B_sync_dly, Z_sync_dly;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        A_sync_dly <= 'b0;
        B_sync_dly <= 'b0;
        Z_sync_dly <= 'b0;
    end else begin
        A_sync_dly <= A_sync;
        B_sync_dly <= B_sync;
        Z_sync_dly <= Z_sync;
    end
end

generate
    for (genvar ch = 0; ch < CHANNEL_NUM; ch = ch + 1) begin
        assign A_sync_rising_edge[ch]  = !A_sync_dly[ch] && A_sync[ch];
        assign A_sync_falling_edge[ch] = A_sync_dly[ch] && !A_sync[ch];
        assign B_sync_rising_edge[ch]  = !B_sync_dly[ch] && B_sync[ch];
        assign B_sync_falling_edge[ch] = B_sync_dly[ch] && !B_sync[ch];
        assign Z_sync_rising_edge[ch]  = !Z_sync_dly[ch] && Z_sync[ch];
        assign Z_sync_falling_edge[ch] = Z_sync_dly[ch] && !Z_sync[ch];
    end
endgenerate

根据输入端口 mode 配置的工作模式计数，mode 与计数模式对应关系如下

mode[1:0]计数模式
2’b00x1
2’b01x2
2’b10x3
2’b11None

不同计数模式的计数器加减规则如下

计数模式AB计数值
x1上升沿0+1
上升沿1-1
x2上升沿0+1
上升沿1-1
下降沿0-1
下降沿1+1
x4上升沿0+1
上升沿1-1
下降沿0-1
下降沿1+1
0上升沿-1
1上升沿+1
0下降沿+1
1下降沿-1

上述计数规则对应代码如下

reg signed [COUNT_WIDTH-1:0] cnt_r[CHANNEL_NUM-1:0];

generate
    for (genvar ch = 0; ch < CHANNEL_NUM; ch = ch + 1) begin
        always @(posedge clk or negedge rst_n) begin
            if (!rst_n) begin
                cnt_r[ch] <= 'b0;
            end else if (clear_rising_edge) begin
                cnt_r[ch] <= 'b0;
            end else begin
                case (mode_sync)
                    COUNT_MODE_X1:
                    case ({
                        A_sync_rising_edge[ch], B_sync[ch]
                    })
                        'b10: cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 上升沿 B 为 0，正转
                        'b11: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 上升沿 B 为 1，反转
                        default: cnt_r[ch] <= cnt_r[ch];
                    endcase
                    COUNT_MODE_X2:
                    case ({
                        A_sync_rising_edge[ch], A_sync_falling_edge[ch], B_sync[ch]
                    })
                        'b100:   cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 上升沿 B 为 0，正转
                        'b101:   cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 上升沿 B 为 1，反转
                        'b010:   cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 下降沿 B 为 0，反转
                        'b011:   cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 下降沿 B 为 1，正转
                        default: cnt_r[ch] <= cnt_r[ch];
                    endcase
                    COUNT_MODE_X4:
                    case ({
                        A_sync_rising_edge[ch], A_sync_falling_edge[ch], B_sync_rising_edge[ch], B_sync_falling_edge[ch], A_sync[ch], B_sync[ch]
                    })
                        'b100010:
                        cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 上升沿 B 为 0，正转（rising_edge/falling_edge 为 1 时对应 A/B 信号电平同步，为 0 时对应 A/B 信号电平可能为 0/1）
                        'b100011: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 上升沿 B 为 1，反转
                        'b010000: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 下降沿 B 为 0，反转
                        'b010001: cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 下降沿 B 为 1，正转
                        'b001001: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // B 上升沿 A 为 0，反转
                        'b001011: cnt_r[ch] <= cnt_r[ch] + 1'b1;  // B 上升沿 A 为 1，正转
                        'b000100: cnt_r[ch] <= cnt_r[ch] + 1'b1;  // B 下降沿 A 为 0，正转
                        'b000110: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // B 下降沿 A 为 1，反转
                        default: cnt_r[ch] <= cnt_r[ch];
                    endcase
                    default: cnt_r[ch] <= cnt_r[ch];
                endcase
            end
        end
    end
endgenerate

由于外部模块读取输出计数值过程中该模块仍在持续计数，可能导致读取的不同通道计数值不是在同一时间采集的，因此增加 snapshot 信号缓存各通道计数值

reg snapshot_sync_dly;
reg signed [COUNT_WIDTH-1:0] cnt_snapshot_r[CHANNEL_NUM-1:0];

wire snapshot_rising_edge = !snapshot_sync_dly && snapshot_sync;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        snapshot_sync_dly <= 'b0;
    end else begin
        snapshot_sync_dly <= snapshot_sync;
    end
end

generate
    for (genvar ch = 0; ch < CHANNEL_NUM; ch = ch + 1) begin
        always @(posedge clk or negedge rst_n) begin
            if (!rst_n) begin
                cnt_snapshot_r[ch] <= 'b0;
            end else if (snapshot_rising_edge) begin
                cnt_snapshot_r[ch] <= cnt_r[ch];
            end
        end
    end
endgenerate

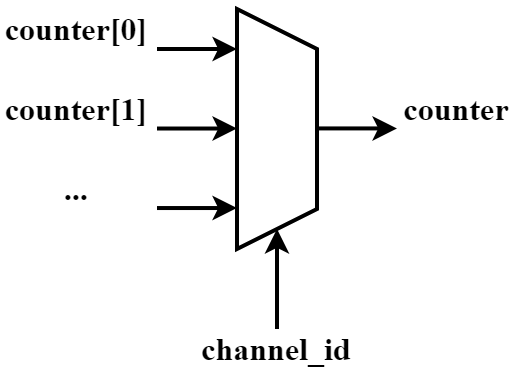

多个 ABZ 输入通道（0~CHANNEL_NUM-1）计数值可通过 MUX 输出，以减少输出端口数量

在这里插入图片描述

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        count <= 'b0;
    end else begin
        count <= cnt_snapshot_r[channel_id_sync];
    end
end

完整代码

相关参数和端口定义如下

参数备注
SYNC_STAGES将 ABZ 和控制信号同步至 clk 时钟域的寄存器级数
CHANNEL_NUM输入 A/B/Z 通道数量
COUNT_WIDTH计数器宽度（有符号数）
CHANNEL_ID_WIDTH通道选择输入端口位宽 各通道计数值通过 MUX 输出
端口方向位宽同步/异步备注
clkin1*输入时钟
x4 模式下输入时钟频率应高于 ABZ 脉冲频率的 8 倍
rst_nin1async复位（低电平/下降沿有效）
clearin1async清零（检测到上升沿时清空各通道计数值）
snapshotin1async快照（检测到上升沿时将当前计数值同步至缓存）
modein2async计数模式（00: x1, 01: x2, 10: x4）
channel_idinCHANNEL_ID_WIDTHasync输出通道 ID
计数值输出 MUX 选择信号
AinCHANNEL_NUMasyncA 相
BinCHANNEL_NUMasyncB 相
ZinCHANNEL_NUMasyncZ 相
countoutCOUNT_WIDTHsync计数值输出

笔者使用 AXI-GPIO 控制和读取该编码器模块，其 AXI 时钟与编码器采样时钟不同，因此增加了一些同步操作

module abz_encoder #(
    parameter SYNC_STAGES = 4,  // 同步寄存器级数（测试发现 200MHz 时钟采样 25MHz 输入时，同步级数至少为 5 才不会出现问题）
    parameter CHANNEL_NUM = 4,  // 通道数量
    parameter COUNT_WIDTH = 64,  // 计数器宽度（有符号）
    parameter CHANNEL_ID_WIDTH = 4  // 通道 ID 宽度
) (
    input                                                     clk,
    input                                                     rst_n,
    input                                                     clear,
    input                                                     snapshot,
    input             [                 1:0]                  mode,
    input             [CHANNEL_ID_WIDTH-1:0]                  channel_id,
    input             [     CHANNEL_NUM-1:0]                  A,
    input             [     CHANNEL_NUM-1:0]                  B,
    input             [     CHANNEL_NUM-1:0]                  Z,
    output reg signed [     COUNT_WIDTH-1:0]                  count
);

    localparam COUNT_MODE_X1 = 2'b00, COUNT_MODE_X2 = 2'b01, COUNT_MODE_X4 = 2'b10;

    /* 同步输入信号 */
    wire [CHANNEL_NUM-1:0] A_sync, B_sync, Z_sync;
    wire [1:0] mode_sync;
    wire [CHANNEL_ID_WIDTH-1:0] channel_id_sync;
    wire clear_sync, snapshot_sync;

    (* ASYNC_REG = "TRUE" *)reg                        clear_sync_r     [SYNC_STAGES-1:0];
    (* ASYNC_REG = "TRUE" *)reg [                 1:0] mode_sync_r      [SYNC_STAGES-1:0];
    (* ASYNC_REG = "TRUE" *)reg                        snapshot_sync_r  [SYNC_STAGES-1:0];
    (* ASYNC_REG = "TRUE" *)reg [CHANNEL_ID_WIDTH-1:0] channel_id_sync_r[SYNC_STAGES-1:0];

    (* ASYNC_REG = "TRUE" *)reg [     CHANNEL_NUM-1:0] A_sync_r         [SYNC_STAGES-1:0];
    (* ASYNC_REG = "TRUE" *)reg [     CHANNEL_NUM-1:0] B_sync_r         [SYNC_STAGES-1:0];
    (* ASYNC_REG = "TRUE" *)reg [     CHANNEL_NUM-1:0] Z_sync_r         [SYNC_STAGES-1:0];

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            A_sync_r[0]          <= 'b0;
            B_sync_r[0]          <= 'b0;
            Z_sync_r[0]          <= 'b0;

            clear_sync_r[0]      <= 'b0;
            mode_sync_r[0]       <= 'b0;
            snapshot_sync_r[0]   <= 'b0;
            channel_id_sync_r[0] <= 'b0;
        end else begin
            A_sync_r[0]          <= A;
            B_sync_r[0]          <= B;
            Z_sync_r[0]          <= Z;

            clear_sync_r[0]      <= clear;
            mode_sync_r[0]       <= mode;
            snapshot_sync_r[0]   <= snapshot;
            channel_id_sync_r[0] <= channel_id;
        end
    end

    generate
        for (genvar stage = 1; stage < SYNC_STAGES; stage = stage + 1) begin
            always @(posedge clk or negedge rst_n) begin
                if (!rst_n) begin
                    A_sync_r[stage]          <= 'b0;
                    B_sync_r[stage]          <= 'b0;
                    Z_sync_r[stage]          <= 'b0;

                    clear_sync_r[stage]      <= 'b0;
                    mode_sync_r[stage]       <= 'b0;
                    snapshot_sync_r[stage]   <= 'b0;
                    channel_id_sync_r[stage] <= 'b0;
                end else begin
                    A_sync_r[stage]          <= A_sync_r[stage-1];
                    B_sync_r[stage]          <= B_sync_r[stage-1];
                    Z_sync_r[stage]          <= Z_sync_r[stage-1];

                    clear_sync_r[stage]      <= clear_sync_r[stage-1];
                    mode_sync_r[stage]       <= mode_sync_r[stage-1];
                    snapshot_sync_r[stage]   <= snapshot_sync_r[stage-1];
                    channel_id_sync_r[stage] <= channel_id_sync_r[stage-1];
                end
            end
        end
    endgenerate

    assign A_sync          = A_sync_r[SYNC_STAGES-1];
    assign B_sync          = B_sync_r[SYNC_STAGES-1];
    assign Z_sync          = Z_sync_r[SYNC_STAGES-1];

    assign clear_sync      = clear_sync_r[SYNC_STAGES-1];
    assign mode_sync       = mode_sync_r[SYNC_STAGES-1];
    assign snapshot_sync   = snapshot_sync_r[SYNC_STAGES-1];
    assign channel_id_sync = channel_id_sync_r[SYNC_STAGES-1];

    /* 检测 A/B 的上升沿和下降沿 */
    wire [CHANNEL_NUM-1:0] A_sync_rising_edge, A_sync_falling_edge;
    wire [CHANNEL_NUM-1:0] B_sync_rising_edge, B_sync_falling_edge;
    wire [CHANNEL_NUM-1:0] Z_sync_rising_edge, Z_sync_falling_edge;

    reg [CHANNEL_NUM-1:0] A_sync_dly, B_sync_dly, Z_sync_dly;

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            A_sync_dly <= 'b0;
            B_sync_dly <= 'b0;
            Z_sync_dly <= 'b0;
        end else begin
            A_sync_dly <= A_sync;
            B_sync_dly <= B_sync;
            Z_sync_dly <= Z_sync;
        end
    end

    generate
        for (genvar ch = 0; ch < CHANNEL_NUM; ch = ch + 1) begin
            assign A_sync_rising_edge[ch]  = !A_sync_dly[ch] && A_sync[ch];
            assign A_sync_falling_edge[ch] = A_sync_dly[ch] && !A_sync[ch];
            assign B_sync_rising_edge[ch]  = !B_sync_dly[ch] && B_sync[ch];
            assign B_sync_falling_edge[ch] = B_sync_dly[ch] && !B_sync[ch];
            assign Z_sync_rising_edge[ch]  = !Z_sync_dly[ch] && Z_sync[ch];
            assign Z_sync_falling_edge[ch] = Z_sync_dly[ch] && !Z_sync[ch];
        end
    endgenerate

    /* 捕获 clear 信号上升沿 */
    reg  clear_sync_dly;
    wire clear_rising_edge = !clear_sync_dly && clear_sync;  // 同步 clear 信号上升沿

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            clear_sync_dly <= 'b0;
        end else begin
            clear_sync_dly <= clear_sync;
        end
    end

    /* 计数器 */
    reg signed [COUNT_WIDTH-1:0] cnt_r[CHANNEL_NUM-1:0];
    reg signed [COUNT_WIDTH-1:0] cnt_abs_r[CHANNEL_NUM-1:0];  // TODO 将计数器分为 +/- 两部分，分别判断是否溢出

    generate
        for (genvar ch = 0; ch < CHANNEL_NUM; ch = ch + 1) begin
            always @(posedge clk or negedge rst_n) begin
                if (!rst_n) begin
                    cnt_r[ch] <= 'b0;
                end else if (clear_rising_edge) begin
                    cnt_r[ch] <= 'b0;
                end else begin
                    case (mode_sync)
                        COUNT_MODE_X1:
                        case ({
                            A_sync_rising_edge[ch], B_sync[ch]
                        })
                            'b10: cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 上升沿 B 为 0，正转
                            'b11: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 上升沿 B 为 1，反转
                            default: cnt_r[ch] <= cnt_r[ch];
                        endcase
                        COUNT_MODE_X2:
                        case ({
                            A_sync_rising_edge[ch], A_sync_falling_edge[ch], B_sync[ch]
                        })
                            'b100:   cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 上升沿 B 为 0，正转
                            'b101:   cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 上升沿 B 为 1，反转
                            'b010:   cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 下降沿 B 为 0，反转
                            'b011:   cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 下降沿 B 为 1，正转
                            default: cnt_r[ch] <= cnt_r[ch];
                        endcase
                        COUNT_MODE_X4:
                        case ({
                            A_sync_rising_edge[ch], A_sync_falling_edge[ch], B_sync_rising_edge[ch], B_sync_falling_edge[ch], A_sync[ch], B_sync[ch]
                        })
                            'b100010:
                            cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 上升沿 B 为 0，正转（rising_edge/falling_edge 为 1 时对应 A/B 信号电平同步，为 0 时对应 A/B 信号电平可能为 0/1）
                            'b100011: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 上升沿 B 为 1，反转
                            'b010000: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // A 下降沿 B 为 0，反转
                            'b010001: cnt_r[ch] <= cnt_r[ch] + 1'b1;  // A 下降沿 B 为 1，正转
                            'b001001: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // B 上升沿 A 为 0，反转
                            'b001011: cnt_r[ch] <= cnt_r[ch] + 1'b1;  // B 上升沿 A 为 1，正转
                            'b000100: cnt_r[ch] <= cnt_r[ch] + 1'b1;  // B 下降沿 A 为 0，正转
                            'b000110: cnt_r[ch] <= cnt_r[ch] - 1'b1;  // B 下降沿 A 为 1，反转
                            default: cnt_r[ch] <= cnt_r[ch];
                        endcase
                        default: cnt_r[ch] <= cnt_r[ch];
                    endcase
                end
            end
        end
    endgenerate

    generate
        for (genvar ch = 0; ch < CHANNEL_NUM; ch = ch + 1) begin
            always @(posedge clk or negedge rst_n) begin
                if (!rst_n) begin
                    cnt_abs_r[ch] <= 'b0;
                end else begin
                    cnt_abs_r[ch] <= cnt_r[ch] > 0 ? cnt_r[ch] : -cnt_r[ch];
                end
            end
        end
    endgenerate

    /* 将计数器同步到输出 */
    reg snapshot_sync_dly;
    reg signed [COUNT_WIDTH-1:0] cnt_snapshot_r[CHANNEL_NUM-1:0];

    wire snapshot_rising_edge = !snapshot_sync_dly && snapshot_sync;

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            snapshot_sync_dly <= 'b0;
        end else begin
            snapshot_sync_dly <= snapshot_sync;
        end
    end

    generate
        for (genvar ch = 0; ch < CHANNEL_NUM; ch = ch + 1) begin
            always @(posedge clk or negedge rst_n) begin
                if (!rst_n) begin
                    cnt_snapshot_r[ch] <= 'b0;
                end else if (snapshot_rising_edge) begin
                    cnt_snapshot_r[ch] <= cnt_r[ch];
                end
            end
        end
    endgenerate

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            count <= 'b0;
        end else begin
            count <= cnt_snapshot_r[channel_id_sync];
        end
    end

endmodule

实际使用时最好添加时序约束，假设 ABZ 脉冲最大频率为 25MHz，abz_encoder 输入时钟信号 clk_200M 频率为 200MHz，rst_n/mode/clear/snapshot 等控制信号工作在时钟域 FCLK_CLK1 下，则时序约束如下

create_clock -period 40.000 -name clk_enc_a [get_ports {A[*]}]
create_clock -period 40.000 -name clk_enc_b [get_ports {B[*]}]

set_clock_groups -asynchronous -group [get_clocks {clk_enc_a clk_enc_b}] \
                               -group [get_clocks -of_objects [get_nets bd_system_i/clk_wiz_0/clk_200M]] \
                               -group [get_clocks -of_objects [get_nets bd_system_i/processing_system7_0/FCLK_CLK1]]

实际使用时应根据具体设计修改

使用流程

  1. 上电后首先通过 rst_n 复位模块
  2. 设置计数模式
  3. 在 snapshot 端口施加上升沿信号，将当前计数值暂存至输出寄存器
  4. 通过控制 channel_id 读取不同通道计数值

后续读取时再次向 snapshot 端口施加上升沿信号即可

仿真

输入 2 个通道的 ABZ 信号，测试 3 种计数模式、snapshot、clear 等功能，相关代码及结果如下

`timescale 1ns / 1ps

module abz_encoder_tb;

    // Parameters
    localparam SYNC_STAGES = 5;
    localparam CHANNEL_NUM = 2;
    localparam COUNT_WIDTH = 32;
    localparam CHANNEL_ID_WIDTH = $clog2(CHANNEL_NUM);

    localparam CLK_PERIOD = 2;
    localparam CLK_PERIOD_HALF = CLK_PERIOD / 2;
    localparam CLK_SIGNAL_PERIOD = CLK_PERIOD * 4;
    localparam CLK_SIGNAL_PERIOD_HALF = CLK_SIGNAL_PERIOD / 2;

    //Ports
    reg                         clk;
    reg                         rst_n;
    reg                         clear;
    reg                         snapshot;
    reg  [                 1:0] mode;
    reg  [CHANNEL_ID_WIDTH-1:0] channel_id;
    reg  [     CHANNEL_NUM-1:0] A;
    reg  [     CHANNEL_NUM-1:0] B;
    reg  [     CHANNEL_NUM-1:0] Z;
    wire [     COUNT_WIDTH-1:0] count;

    abz_encoder #(
        .SYNC_STAGES(SYNC_STAGES),
        .CHANNEL_NUM(CHANNEL_NUM),
        .COUNT_WIDTH(COUNT_WIDTH),
        .CHANNEL_ID_WIDTH(CHANNEL_ID_WIDTH)
    ) abz_encoder_inst (
        .clk       (clk),
        .rst_n     (rst_n),
        .clear     (clear),
        .snapshot  (snapshot),
        .mode      (mode),
        .channel_id(channel_id),
        .A         (A),
        .B         (B),
        .Z         (Z),
        .count     (count)
    );

    initial begin
        clk <= 1;
        forever #CLK_PERIOD_HALF clk <= ~clk;
    end

    /* 模拟 A/B 信号 */
    initial begin
        A[0] = 0;
        forever begin
            #CLK_SIGNAL_PERIOD_HALF A[0] <= ~A[0];
        end
    end

    initial begin
        B[0] <= 1;
        #(CLK_SIGNAL_PERIOD / 4) B[0] <= 0;
        forever begin
            #CLK_SIGNAL_PERIOD_HALF B[0] <= ~B[0];
        end
    end

    initial begin
        A[1] <= 1;
        #(CLK_SIGNAL_PERIOD / 4) A[1] <= 0;
        forever begin
            #CLK_SIGNAL_PERIOD_HALF A[1] <= ~A[1];
        end
    end

    initial begin
        B[1] = 0;
        forever begin
            #CLK_SIGNAL_PERIOD_HALF B[1] <= ~B[1];
        end
    end

    initial begin
        Z[0]       <= 0;
        Z[1]       <= 0;

        rst_n      <= 0;
        mode       <= 'b00;
        clear      <= 'b0;
        channel_id <= 'b0;
        snapshot   <= 0;

        #10 rst_n <= 1;

        // 测试 snapshot 功能
        #1000 snapshot <= 1;
        #10 snapshot <= 0;
        #1000 snapshot <= 1;
        #10 snapshot <= 0;

        // 测试通道选择
        #100 channel_id <= 1;
        #100 channel_id <= 2;
        #100 channel_id <= 3;

        // 测试 clear 功能
        #100 clear <= 1;

        // 测试模式切换
        rst_n <= 0;
        #10 mode <= 2'b01;
        #10 rst_n <= 1;
        #1000 snapshot <= 1;
        #10 snapshot <= 0;

        rst_n <= 0;
        #10 mode <= 2'b10;
        #10 rst_n <= 1;
        #1000 snapshot <= 1;
        #10 snapshot <= 0;

        // 测试 Z 信号
        channel_id <= 0;
        #100 snapshot <= 1;
        #10 snapshot <= 0;
        Z[0] <= 1;
        #100 Z[0] <= 0;

        // 测试单通道模式
        #100 $stop;
    end

endmodule

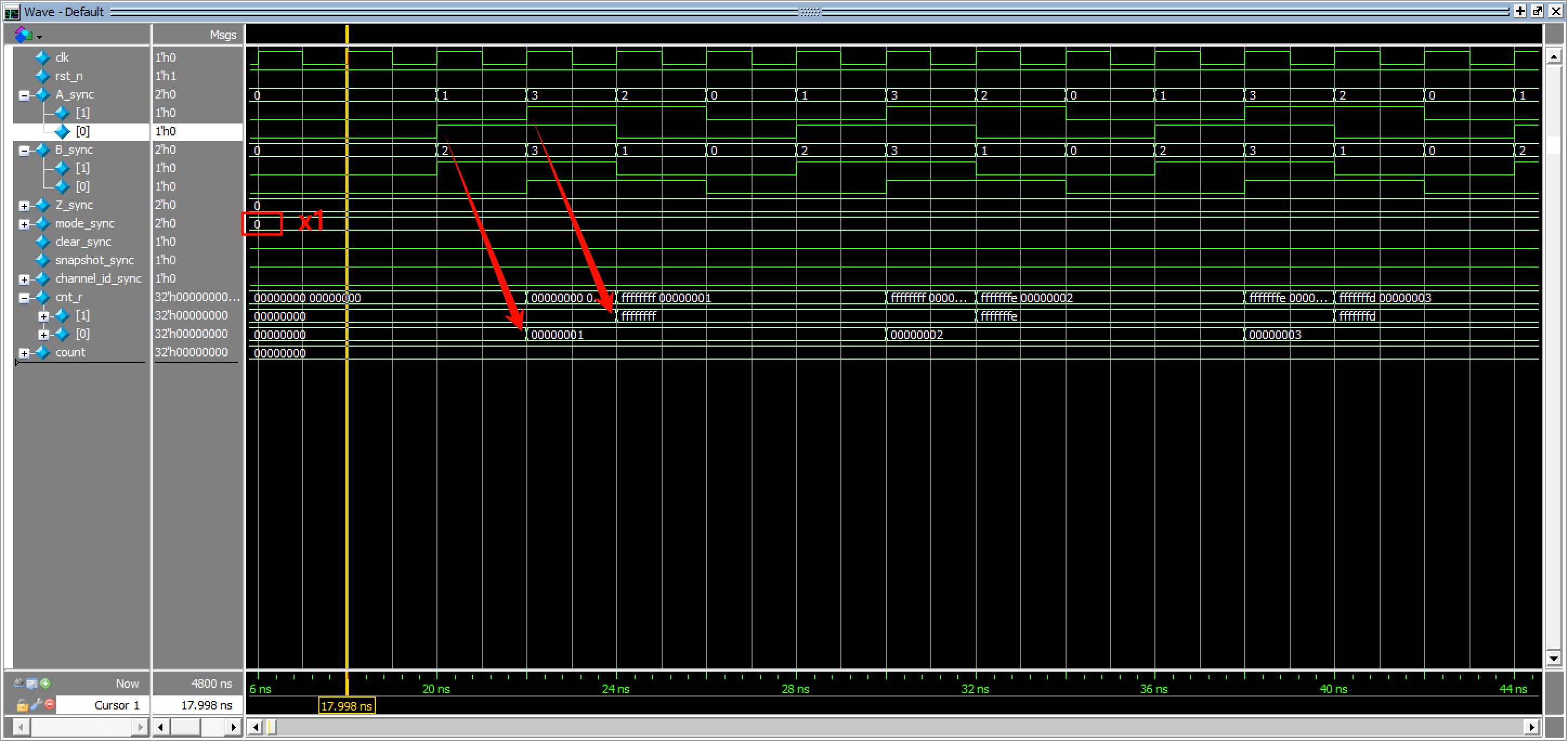

通道 0 中 A 相上升沿时 B 相为低电平（正转），通道 1 中 A 相上升沿时 B 相为高电平（反转），计数模式为 x1 时两个通道计数值分别 +1/-1

image-20260208162900316

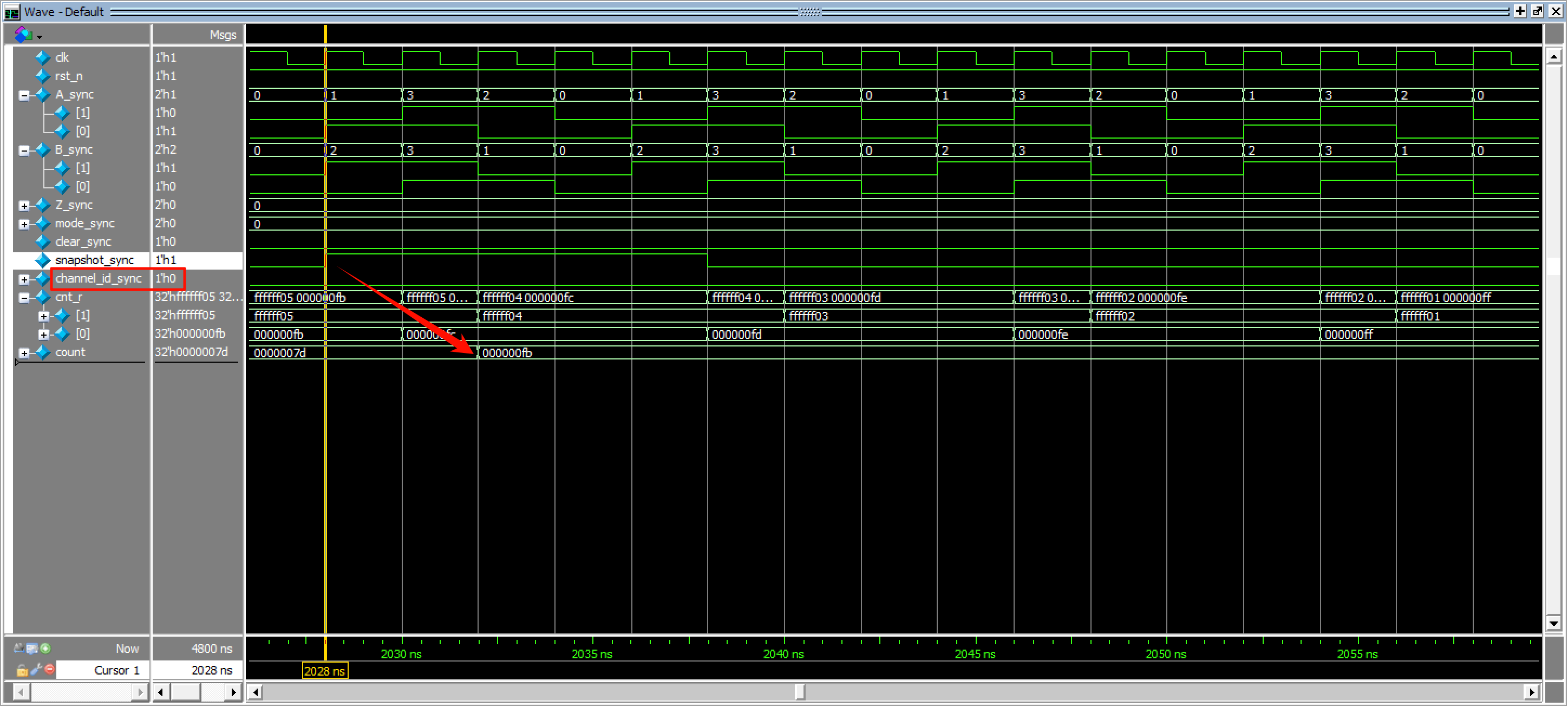

检测到 snapshot 上升沿时将计数值 0x000000fb、0xffffff05 缓存至输出寄存器，输出 MUX 选择信号 channel_id 为 0，因此输出通道 0 计数值 0x000000fb

image-20260208163513576

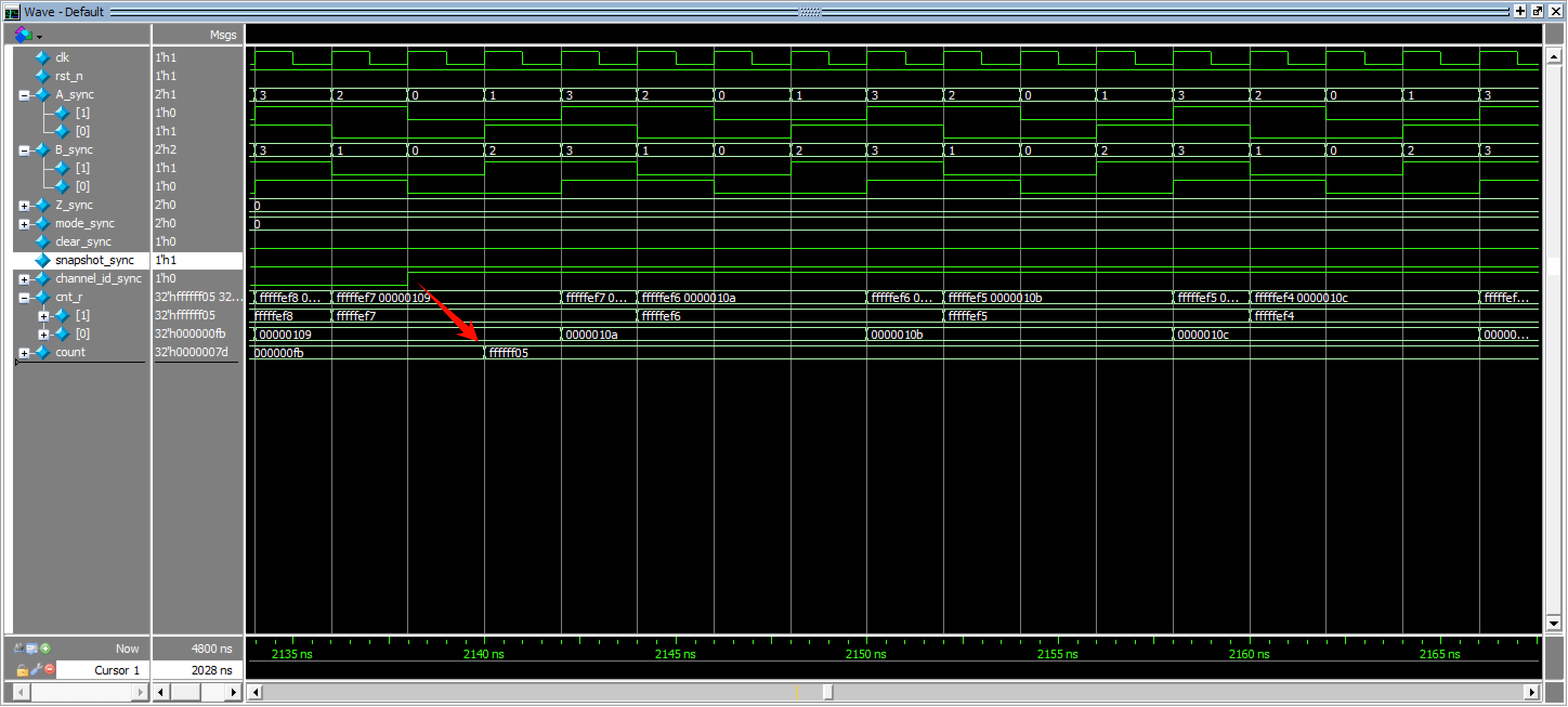

输出 MUX 选择信号变为 1 时，输出通道 1 计数值 0xffffff05

image-20260208163958394

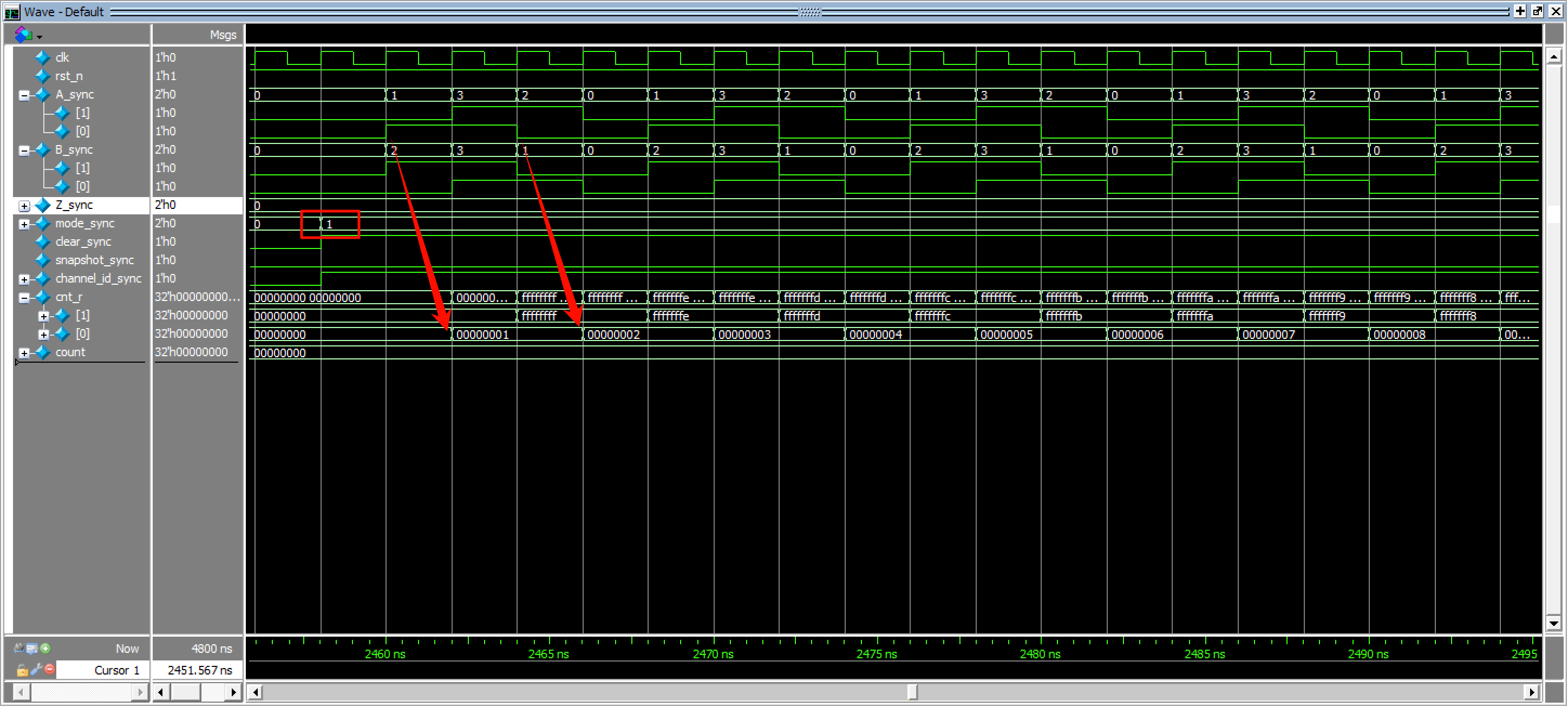

mode 为 2’b01 时计数模式为 x1，在 A 相的上升沿/下降沿均计数

image-20260208164322162

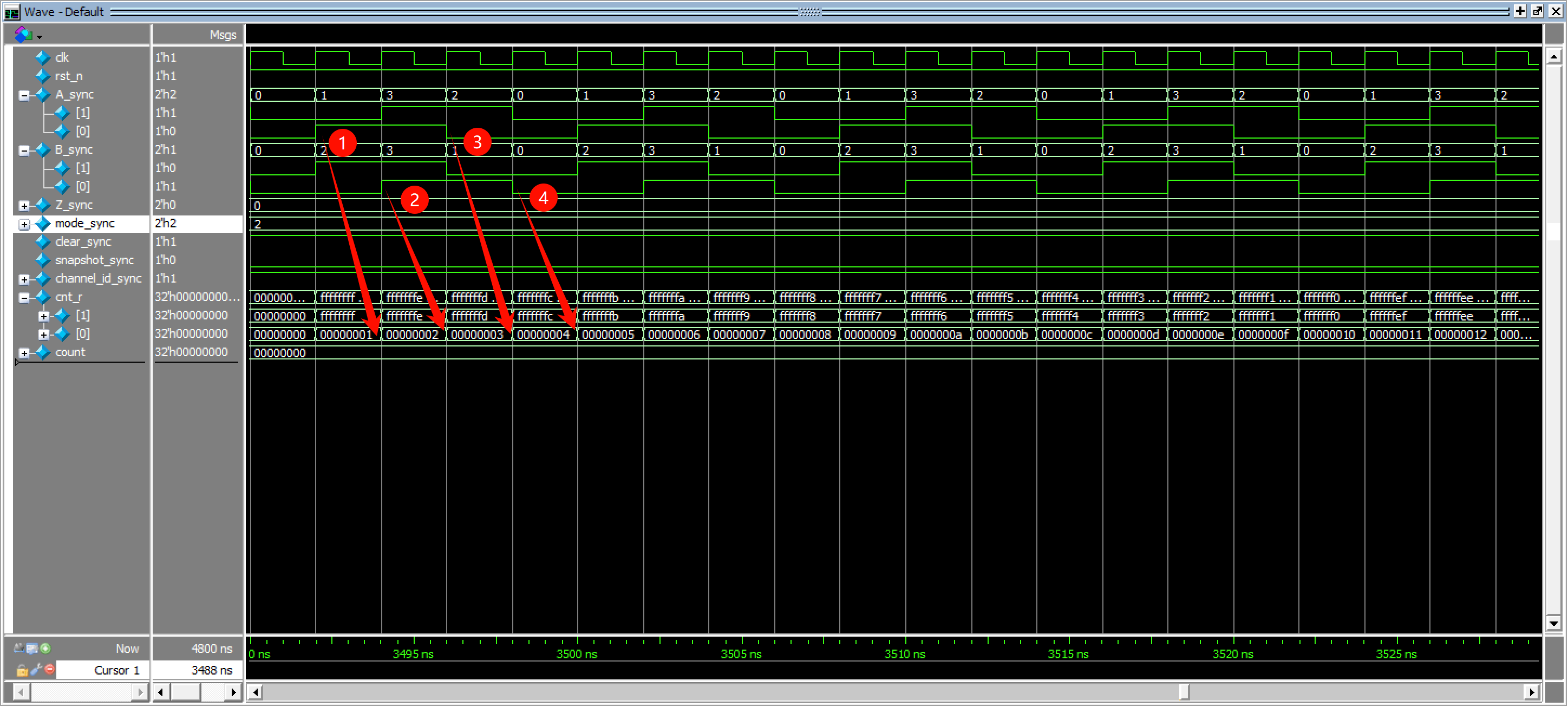

mode 为 2’b10 时计数模式为 x4，在 A 相、B 相的上升沿/下降沿均计数

image-20260208164508086

标签
#stm32 #编码器 #fpga
增量式编码器与绝对值编码器基础详解
一名热爱技术的工程师的博客。分享技术干货，记录美好生活。永远相信美好的事情即将发生。
03-09 1376
编码器有两种表示旋转和角度信息的方式：相对角度和绝对角度。相对角度的表示方式为增量法，绝对角度的表示方式包括绝对法和伪绝对法。相对角度和绝对角度各有优缺点，建议您根据“检测目的”正确使用。
STM32增量式编码器四倍频与M/T/MT测速原理详解
weixin_35755640的博客
02-06 158
增量式编码器是电机位置与速度反馈的基础传感器，其核心在于正交A/B信号的相位差与边沿检测。通过硬件解码实现二倍频或四倍频，可在不更换编码器的前提下提升分辨率与低速测速精度，显著降低量化误差。在嵌入式实时控制中，M法（固定时间计数）、T法（固定脉冲测周期）和MT法（混合测量）构成主流测速技术体系，各自适用于高速、低速或全速域场景。STM32定时器内置编码器接口，支持硬件级正交解码与自动方向判别，配合HAL库可快速实现高鲁棒性驱动。本文深入解析倍频原理、测速算法选型依据及STM32编码器模式配置要点，覆盖从信号
增量式（相对式）编码器与绝对式编码器
liu3332456755的博客
05-21 318
旋转编码器详解(主要讨论增量式编码器与绝对式编码器)_17位绝对值编码器是什么意思-CSDN博客
增量式编码器C语言解码
czhaii的专栏
07-01 241
该程序实现了一个基于51单片机的双向计数器系统，通过标志位控制数值增减方向。当DATA_FLAG为1时执行递增操作，为0时执行递减操作。程序包含以下功能：1) 通过DATA_ADD()和DATA_DEC()函数实现正负方向的数值增减；2) 数值在跨越零点时自动切换计数方向；3) 通过P0端口输出当前计数值。系统初始化时设置标志位为1（正向计数），主循环中持续调用递减函数并刷新显示。该设计适用于需要双向计数的编码器应用场景，具有零值边界自动切换功能。
旋转编码器详解(主要讨论增量式编码器与绝对式编码器)
热门推荐
sally的jerry
04-21 2万+
参考资料：旋转编码器的原理是什么？增量式编码器和绝对式编码器有什么区别？ 0. 前言 我们在选电机时，非常注重电机的扭矩和尺寸，因为这直接决定了电机是否能按规定的运动模式拖动负载，能不能很好地布置在有限的空间之中。 但在精密机械设计中，其实还有一个和扭矩及尺寸同等重要的参数，那就是分辨率。 说起分辨率，很多时候，在电机参数中，可以看到一组数据，例如2000Count/Turn＝2000脉冲/圈，和17bit/33bit等。 对旋转电机有所了解的朋友都知道，2000C/T，这其实是说，这个电机带有一个增量式
增量式EC16编码器技术规格与应用详解
weixin_36149538的博客
09-20 1044
增量式编码器通过光电或电磁感应机制，将机械旋转运动转化为电脉冲信号。其核心组件包括刻有等距透光槽的码盘、光源（如LED）、光敏接收元件及信号处理电路。当码盘随轴旋转时，光线周期性通断产生方波脉冲，输出A、B两路正交信号，通过检测脉冲数量和相位关系可计算转角与方向。所谓“增量”，即仅输出相对位移信息，不保留绝对位置，具备响应快、成本低的优势，但需依赖外部存储或回零操作恢复位置基准。本章为后续EC16型号的技术解析奠定理论基础。
增量式编码器在工业自动化中的4种典型应用模式详解（附S7-200配置代码）
weixin_29158413的博客
03-07 217
本文详细解析了增量式编码器在工业自动化中的四种核心应用模式，并提供了西门子S7-200 PLC的配置代码。重点阐述了内部方向控制、外部方向控制、双时钟输入及最常用的A/B相正交计数器模式，深入探讨了其原理、适用场景及选型决策指南，帮助工程师根据实际需求精准配置，提升系统稳定性和控制精度。
如何正确配置ODrive编码器：增量式、绝对值与霍尔传感器对比
gitblog_00636的博客
03-22 420
ODrive是一个旨在精确驱动无刷电机的项目，使廉价的无刷电机能够在高性能机器人项目中使用。编码器作为ODrive系统的核心组成部分，其配置直接影响电机控制精度和系统稳定性。本文将详细对比增量式编码器、绝对值编码器和霍尔传感器的配置方法，帮助你选择最适合的方案并正确实施。 ## 编码器类型概述：特性与适用场景 ODrive支持三种主流编码器类型，每种类型都有其独特优势和适用场景： - **增
增量式编码器的ABZ相是干嘛用的
compro_mise的博客
12-12 2170
信号相核心功能补充说明A 相（通道 A）主计数脉冲输出与 B 相互补，提供基础位置计数单位B 相（通道 B）方向判断 + 计数辅助与 A 相存在 90° 相位差，是区分正反转的关键Z 相（零位 / 索引相）基准位置校准每旋转一圈输出 1 个脉冲，用于原点定位或圈数累计注：部分编码器会标注为 A+/A-、B+/B-、Z+/Z-，其中 “+/-” 为差分信号对，用于抑制干扰（工业场景首选），单端信号（仅 A、B、Z）适用于短距离、低干扰环境。
STM32编码器模式实战：5分钟搞定增量式编码器测速（附CubeMX配置）
weixin_30689307的博客
03-28 548
本文详细介绍了如何利用STM32的硬件编码器接口实现增量式编码器测速，从基础原理到CubeMX配置，再到实际代码实现。通过完整的电机测速案例，展示了如何高效测量电机转速，适用于工业自动化和机器人控制领域。
STM32 MQTT协议详解：从报文地狱到阿里云实战
2301_76633800的博客
08-03 344
本文介绍了MQTT协议在物联网中的核心作用及其与HTTP的对比，重点讲解了MQTT的发布/订阅机制、报文结构和核心功能（QoS等级、保留消息、遗嘱机制）。文章提供了STM32+ESP8266通过AT指令接入MQTT的具体实现方案，包括硬件连接、代码封装和公有云平台接入方法，并分享了调试工具和常见问题解决方案。MQTT凭借其轻量级、低功耗和实时性优势，成为物联网设备通信的理想协议，文中方案可快速实现传感器数据上云和远程控制功能。
STM32从零到量产开发：四路继电器工业控制模块开发-RS485 半双工通信底层驱动模块（bsp_res485）设计说明
2503_92342417的博客
07-30 698
本文介绍了一个基于STM32 HAL库开发的RS485半双工通信底层驱动模块(bsp_rs485)，用于工业控制中的四路继电器模块开发。该模块采用USART1实现，通过单字节接收中断和IDLE总线空闲中断机制实现Modbus帧的分割与接收，支持阻塞式发送和自动DE方向控制。硬件接口配置包括TX(PA9)、RX(PA10)和DE(PA8)引脚。模块提供完整的接收数据流和发送数据流处理，包含256字节的接收/发送缓冲区，支持运行时动态切换波特率。
STM32 时钟源&时钟树（hal库）
lhbweilai的博客
08-02 389
所以有了边沿触发器，我们为其接入了一个一定频率的方波信号，方波的一个周期内，门电路执行运算产生的副作用都不会影响寄存器的值，而这个方波信号就是。连接着寄存器的运行，而寄存器是我们程序与电路之间的桥梁，我们通过读取寄存器获取电路的状态，通过设置寄存器控制电路的运行，所以。的输入存入到寄存器后就可以被程序读到，进而影响程序的运行，也能作为其他电路的输入，影响到其他电路的运行。，当逻辑管内部的运算涉及了MOS管的充放电过程，这对于光速是不够的，所以就会造成。，这就会导致数据寄存器在这段时间的输出变为了。
STM32 IIC HAL库，LL库
m0_57249200的博客
08-04 263
STM32 HAL I2C 库其实是一个的封装。理解它以后，你之前说的“”这个思路，基本就是 HAL 库内部干的事情。我以 STM32F1/F4/G4 常见 HAL I2C 为例拆开讲。
STM32的缓存Cache
m0_57249200的博客
08-04 207
内核Cache情况Cortex-M3通常无CacheCortex-M4可无，也可有厂商加速STM32F103无CacheSTM32F407ART指令缓存/预取，不是完整DCacheCortex-M7真正I/D Cache不是Cortex-M4突然支持Cache，而是ARM只定义了内核接口，芯片厂商可以增加自己的存储加速结构。
STM32传感器模块编程实践(二十一)DIY语音控制小车套件模型
光子物联科技主要介绍STM32单片机，GD32单片机以及各种传感器模块原理以及驱动，适合学生，工程师等学习单片机嵌入式开发、传感器驱动、通信协议等。
08-02 277
本项目基于STM32F103C8T6单片机设计了一款语音控制的智能小车模型，通过离线语音识别模块实现"前进、后退、转向、停止"等指令控制。系统硬件由主控单元、L9110S电机驱动模块和语音识别模块组成，控制直流有刷电机运动。
STM32 USART串口通信(hal库)
lhbweilai的博客
08-01 423
退出回调函数时启动下一次接收使用普通模式的 HAL_UARTEx_ReceiveToIdle 和中断模式的 HAL_UARTEx_ReceiveToIdle_IT 都是可以的，但是DMA模式除了串口空闲中断以外，**还有一个"传输过半中断"，**就是说接收的数据量达到最大值的一半时，会触发这个回调函数，未察觉到是因为最大接收的字节数设置的比较大，而发送数据的时候比较短，自然不会触发，使用一个很大的接收数组自然能解决，但治标不治本，因此需要关闭"DMA传输过半中断"。在大多数基础应用场景下，我们。
深入浅出 STM32（六）：GPIO 硬件电路深度剖析——从输入输出模式到 MOS 管开关原理
最新发布
2502_91499791的博客
08-05 260
本文重点拆解输出电路核心架构，讲解了核心元器件P-MOS与N-MOS管的导通逻辑、电流方向及开关原理，揭示了从ARM-CPU到GPIO通过双MOS管组合实现高低电平输出的底层机制，内容涵盖总结了一些模数电知识，前期的主要思路还是先从讲清硬件电路开始，不急于写代码，这样代码上对于硬件上的一些配置才不会感到模糊，帮助读者从物理层面透彻理解MCU的I/O控制原理。
debian中配置stm32的交叉编译环境
llllldm的博客
08-04 219
树莓派的debian linux中实现交叉编译调试stm32
STM32 HAL库CAN通信核心函数详解，参数以及作用
m0_75067359的博客
07-31 228
STM32 HAL库CAN通信核心函数详解，参数以及作用
评论 11
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
