在户外、偏远地区等 WiFi 信号覆盖不足的场景中，传统 WiFi 模块常因通信中断 无法实现远程控制，而 4G 模块凭借广覆盖、高稳定性的核心优势，成为物联网远程控制的理想解决方案。

本文聚焦这一痛点，以大夏龙雀 CT11-B&C 高性价比 CAT1 4G 模块为核心，手把手教你实现 MQTT 协议远程控制设备。内容涵盖硬件接线（模块 + 单片机 + 继电器）、AT 指令配置 MQTT 服务器接入、单片机代码开发、低流量优化等全流程，同时提供故障排查与功能扩展技巧，适配智慧农业、户外监控、共享设备等无 WiFi 场景，充分发挥 4G 模块在无网络覆盖场景下的通信价值。

一、教程前置准备

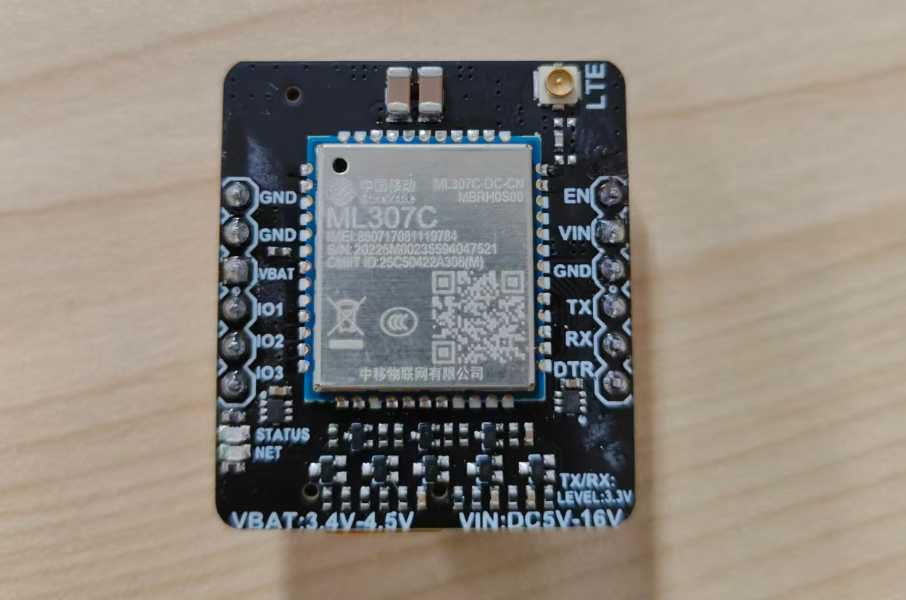

1. 硬件清单

2. 软件工具

• 串口调试工具：SSCOM5.13.1（支持自动回车、多字符串发送，适配 AT 指令调试）
• MQTT 服务器工具：MQTT.fx（免费开源，快速模拟服务器下发控制指令）
• 单片机编程工具：Keil C51（编写控制逻辑代码）
• 代码烧录工具：STC-ISP（将程序烧录至 STC89C52 单片机）

3. 硬件接线步骤

（1）模块与单片机串口连接

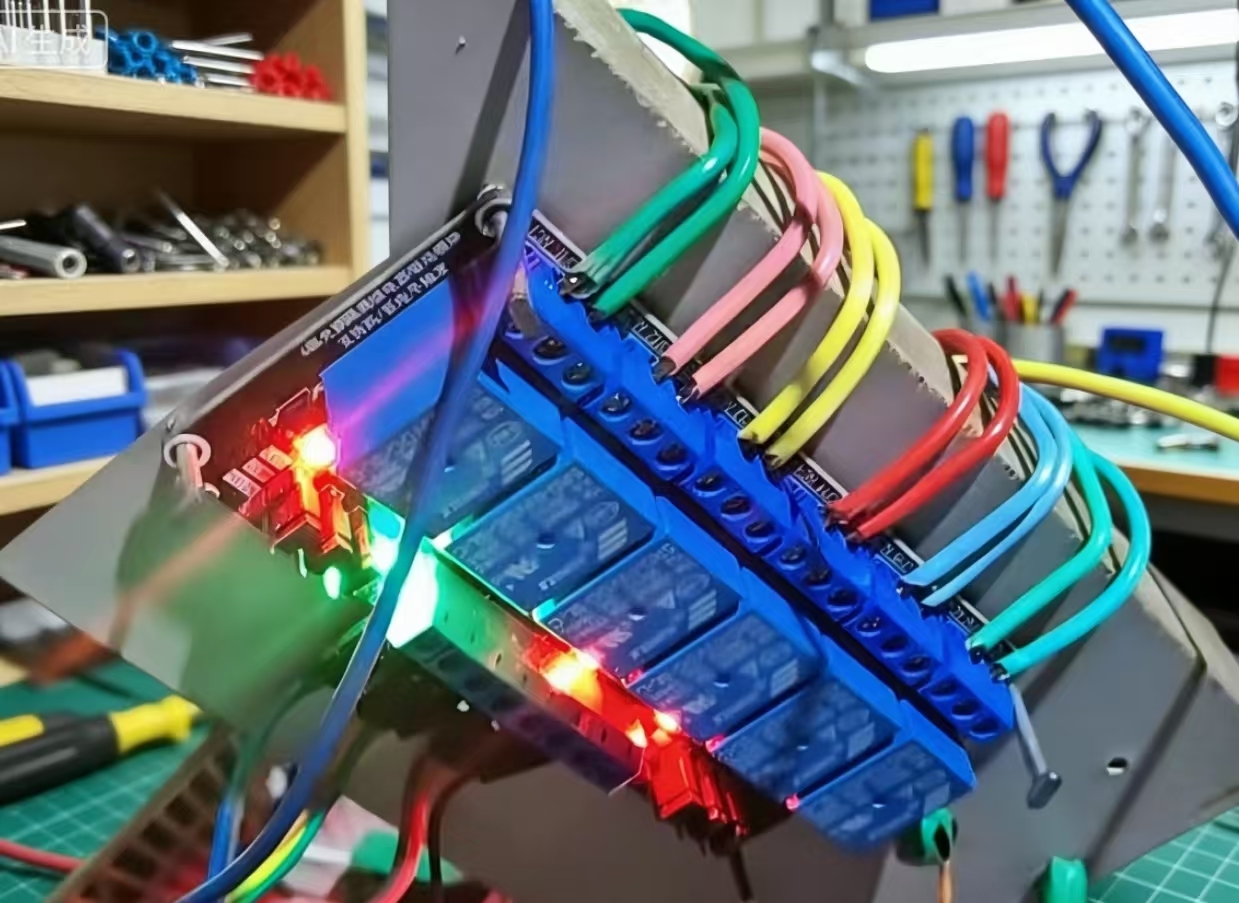

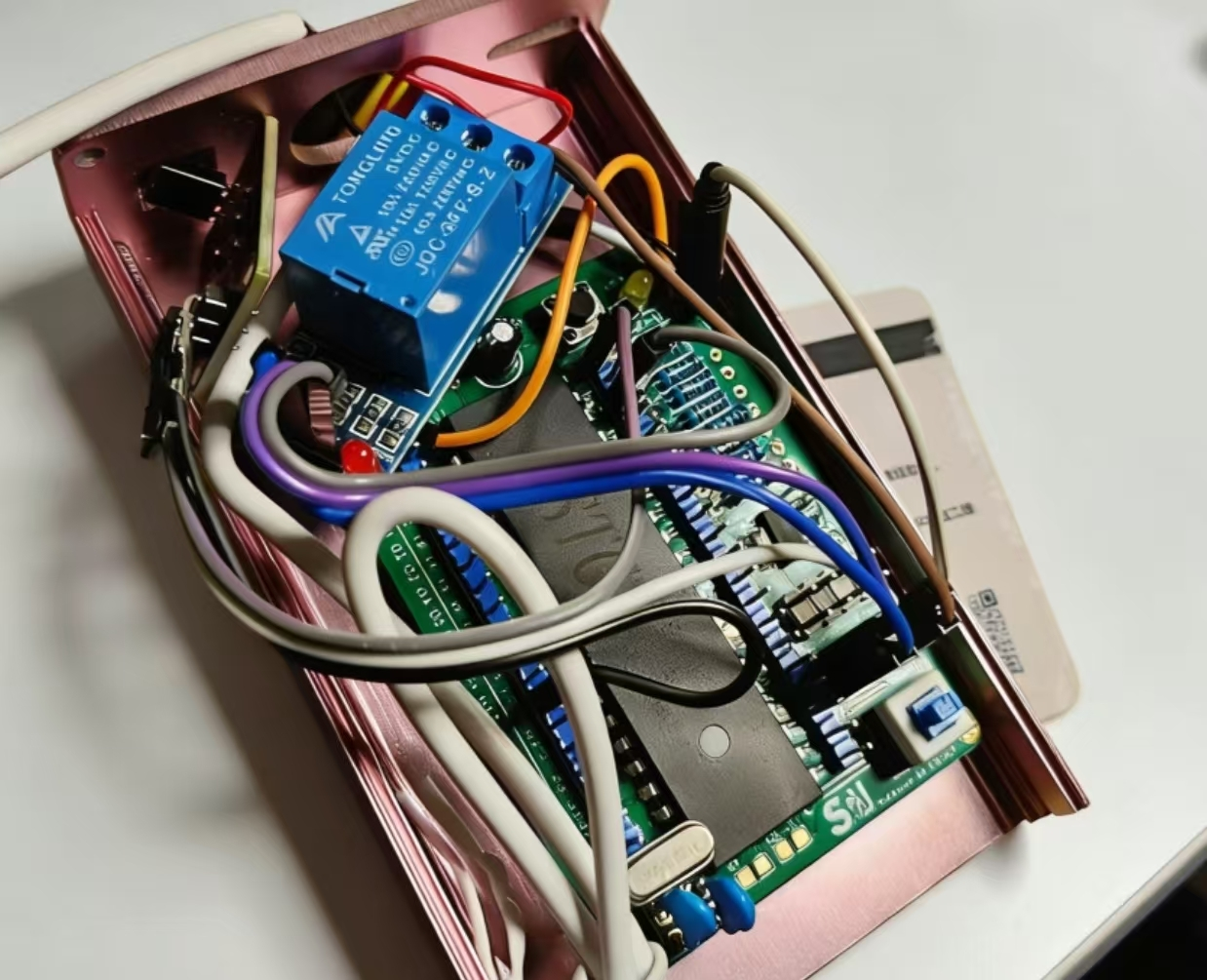

（2）单片机与继电器连接

• 单片机 P1.0 引脚 → 继电器模块 IN 引脚
• 继电器 VCC → 5V 电源
• 继电器 GND → GND
• 继电器 COM 端 → 被控设备正极
• 继电器 NO 端 → 电源正极
• 被控设备负极 → 电源负极

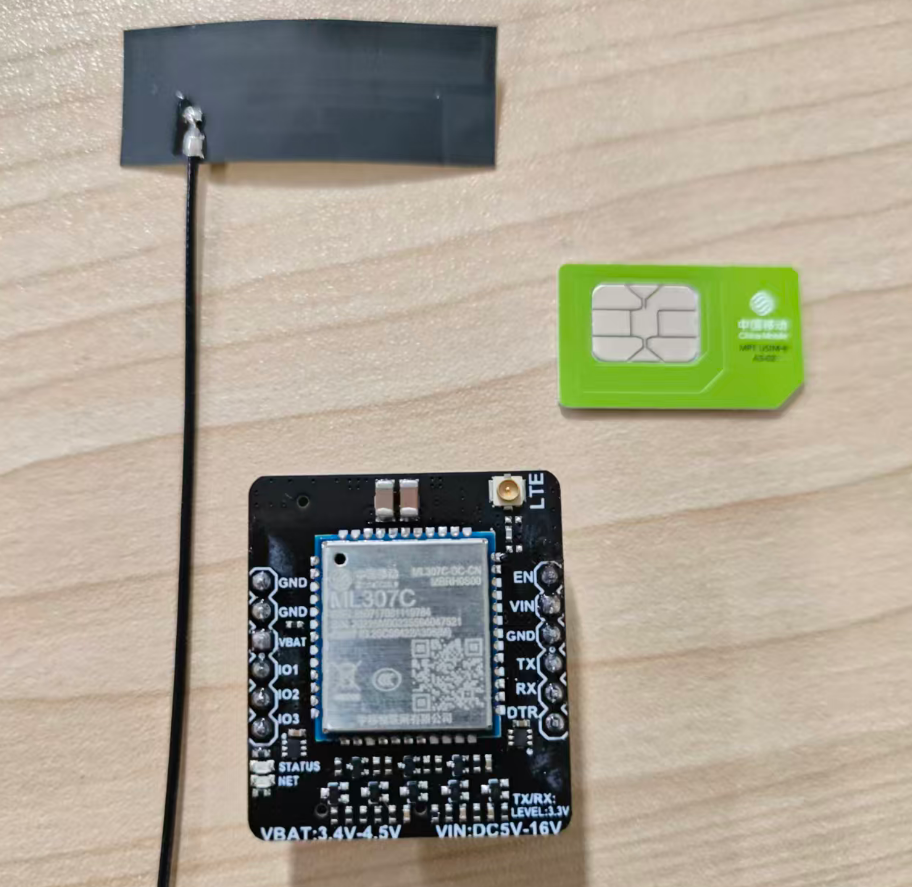

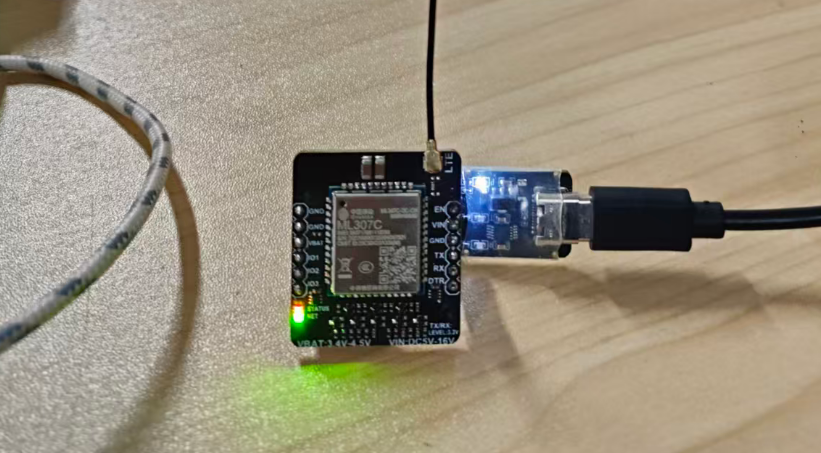

（3）模块基础接线

• 模块供电：CT11-B 接 5V 电源（VIN 脚），CT11-C 接 3.8V 锂电池（VBAT 脚）
• 4G 天线：IPEX 接头插入模块 ANT_MAIN（35 脚）

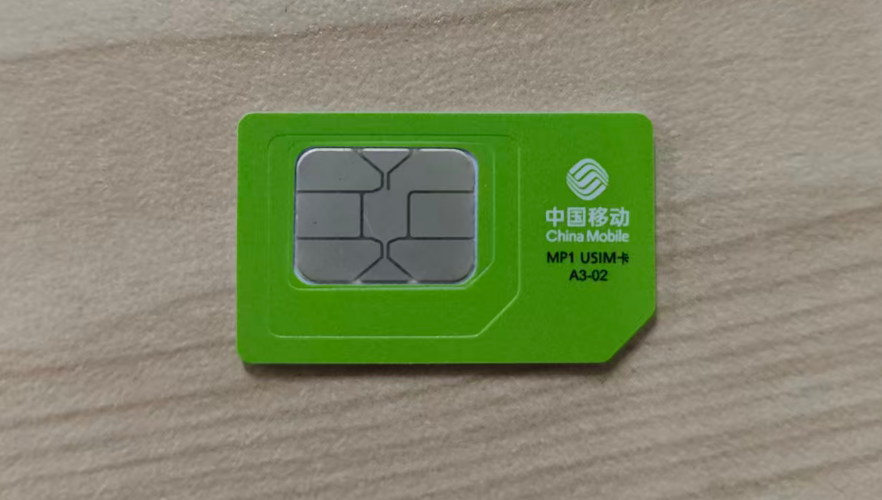

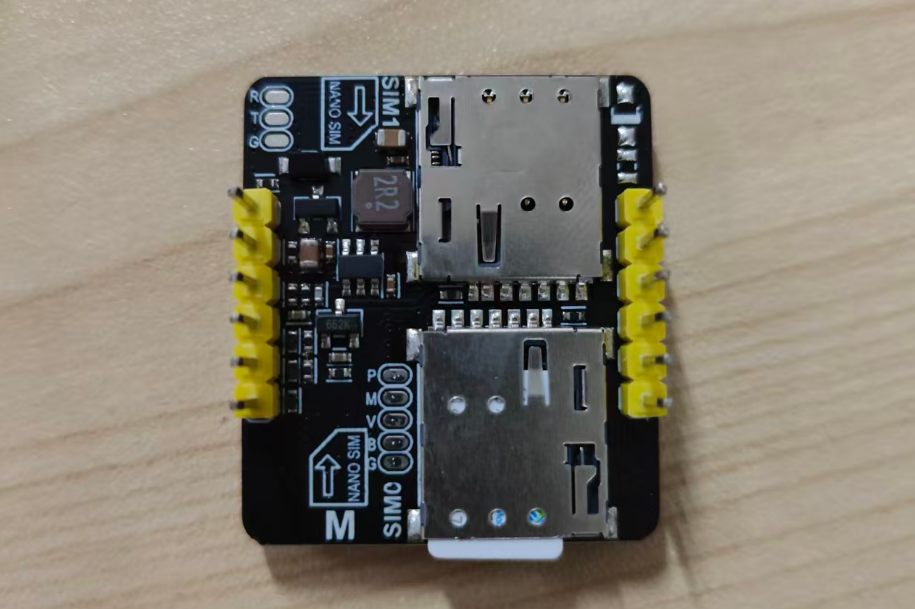

• SIM 卡：按模块标签指示插入 NANO SIM 卡（注意缺口方向）

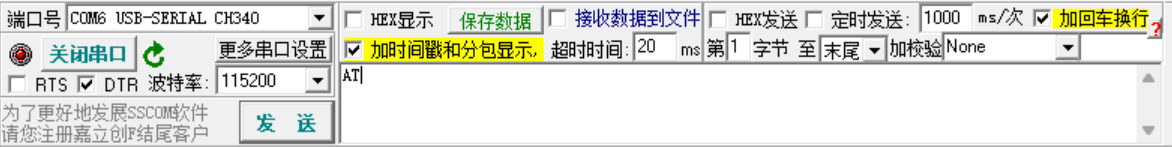

4. 串口参数配置

• 模块默认串口参数：115200bps、8 数据位、无校验、1 停止位
• SSCOM 工具设置：勾选 “加回车换行”，选择对应串口端口

二、核心实现流程（分两步：模块接入 MQTT + 单片机控制）

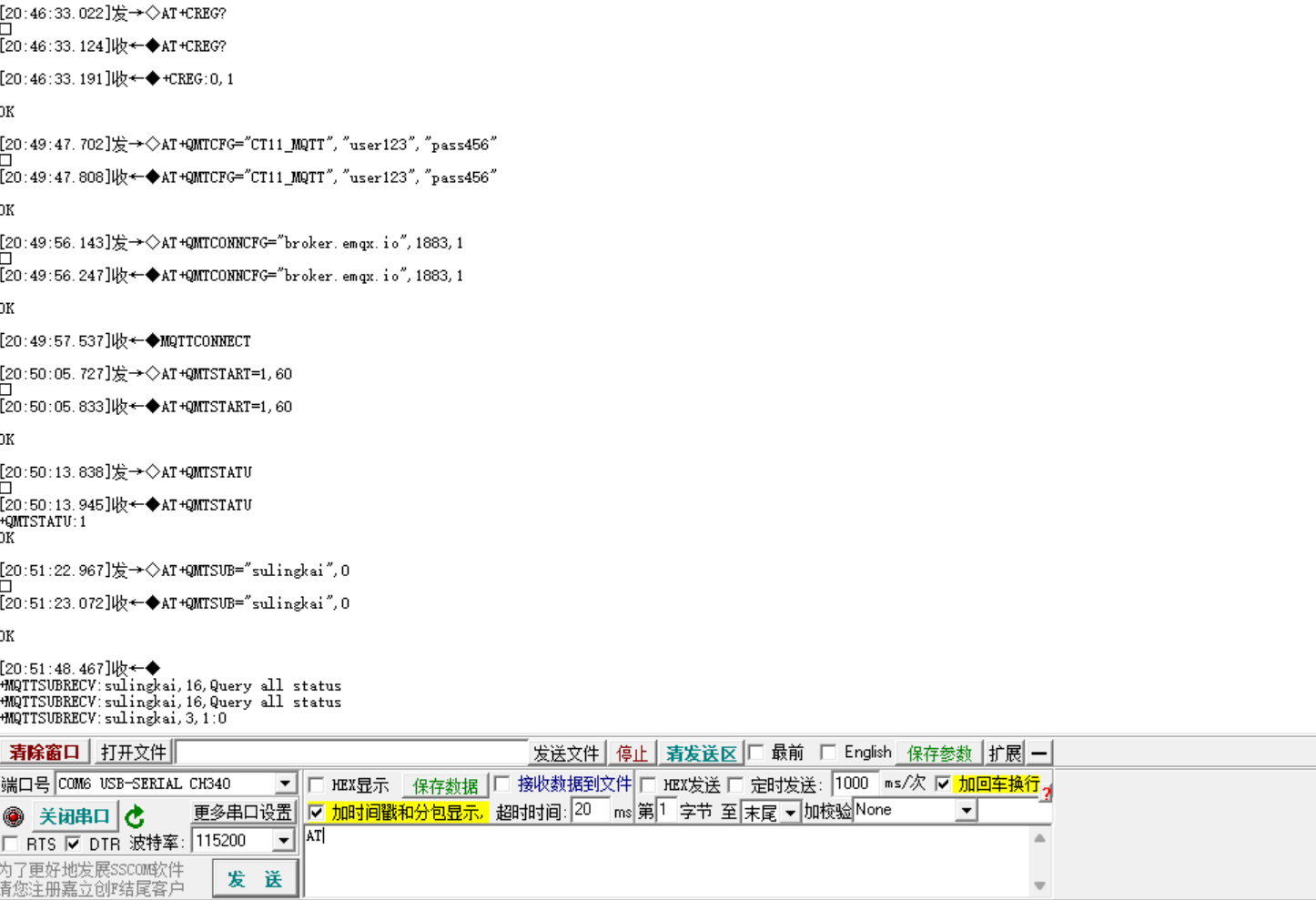

第一步：DX-CT11-B&C 模块接入 MQTT 服务器（官方已封装AT 指令）

步骤 1：模块初始化 与网络验证

步骤 2：配置 MQTT 客户端参数

步骤 3：配置 MQTT 服务器参数（使用公网快速测试）

步骤 4：建立 MQTT 连接

步骤 4：建立 MQTT 连接

步骤 5：订阅控制主题

[15:30:22.123]发→◇AT
[15:30:22.189]收←◆OK
[15:30:35.456]发→◇AT+CREG?
[15:30:35.512]收←◆+CREG:0,1
OK
[15:30:48.789]发→◇AT+QMTCFG="CT11_Control","iot_user","123456"
[15:30:48.856]收←◆OK
[15:31:02.123]发→◇AT+QMTCONNCFG="broker.emqx.io",1883,1
[15:31:02.189]收←◆OK
MQTTCONNECT
[15:31:15.456]发→◇AT+QMTSTART=1,300
[15:31:15.512]收←◆OK
[15:31:28.789]发→◇AT+QMTSTATU
[15:31:28.856]收←◆+QMTSTATU:1
OK
[15:31:42.123]发→◇AT+QMTSUB="sulingkai",0
[15:31:42.189]收←◆OK

第二步：单片机解析 MQTT 消息并控制设备

1. 核心逻辑：

单片机通过串口接收模块转发的 MQTT 消息（如 “relay:1”→ 打开继电器，“relay:0”→ 关闭继电器），解析消息后控制 GPIO 引脚电平，驱动继电器动作，进而控制被控设备。

2. 单片机代码（核心示例）

#include <reg52.h>
#include <string.h>

#define RELAY_PIN P1_0  // 继电器控制引脚
#define BUF_LEN 32      // 接收缓冲区长度

char recv_buf[BUF_LEN];  // 串口接收缓冲区
unsigned int buf_idx = 0; // 缓冲区索引

// 串口初始化（9600bps，适配模块默认115200bps，需统一波特率）
void uart_init() {
    TMOD = 0x20;  // 定时器1工作模式2
    TH1 = 0xFD;   // 9600bps初值（11.0592MHz晶振）
    TL1 = 0xFD;
    TR1 = 1;      // 启动定时器1
    SCON = 0x50;  // 串口工作模式1，允许接收
    EA = 1;       // 开启总中断
    ES = 1;       // 开启串口中断
}

// 串口发送字符
void uart_send_char(char c) {
    SBUF = c;
    while (!TI);  // 等待发送完成
    TI = 0;       // 清除发送标志位
}

// 串口发送字符串
void uart_send_str(char *str) {
    while (*str != '\0') {
        uart_send_char(*str);
        str++;
    }
}

// 解析MQTT消息，控制继电器
void parse_mqtt_msg() {
    // 消息格式：+MQTTSUBRECV:sulingkai,7,relay:1
    if (strstr(recv_buf, "relay:1") != NULL) {
        RELAY_PIN = 1;  // 继电器吸合，打开设备
        uart_send_str("Relay ON\r\n");
    } else if (strstr(recv_buf, "relay:0") != NULL) {
        RELAY_PIN = 0;  // 继电器断开，关闭设备
        uart_send_str("Relay OFF\r\n");
    }
    memset(recv_buf, 0, BUF_LEN);  // 清空缓冲区
    buf_idx = 0;
}

// 串口中断服务函数（接收模块消息）
void uart_isr() interrupt 4 {
    if (RI) {  // 接收中断标志位
        recv_buf[buf_idx] = SBUF;
        RI = 0;  // 清除接收标志位
        buf_idx++;
        // 消息结束标志：换行符，或缓冲区满
        if (recv_buf[buf_idx-1] == '\n' || buf_idx >= BUF_LEN-1) {
            recv_buf[buf_idx] = '\0';  // 添加字符串结束符
            parse_mqtt_msg();          // 解析消息
        }
    }
}

void main() {
    RELAY_PIN = 0;  // 初始状态：继电器断开
    uart_init();    // 初始化串口
    uart_send_str("MQTT Control Ready\r\n");
    while (1) {
        // 主循环空转，依赖中断处理
    }
}

3. 代码烧录步骤

1. 打开 STC-ISP 工具，选择单片机型号 “STC89C52RC”；
2. 点击 “打开程序文件”，选择编译生成的.hex 文件；
3. 选择对应串口端口，设置波特率为 “115200bps”；
4. 单片机断电后重新上电，点击 “下载 / 编程”，等待烧录完成。

三、效果演示与验证

1. 服务器下发指令

1. 打开 MQTT.fx，点击 “设置”，输入服务器地址 “broker.emqx.io”，端口 “1883”；
2. 点击 “连接”，成功后在 “Publish” 界面输入主题 “sulingkai”；
3. payload 输入 “relay:1”，点击 “Publish” 下发打开指令；
4. 观察到继电器吸合，被控设备（ LED 灯）点亮；
5. payload 输入 “relay:0”，点击 “Publish” 下发关闭指令，设备熄灭。

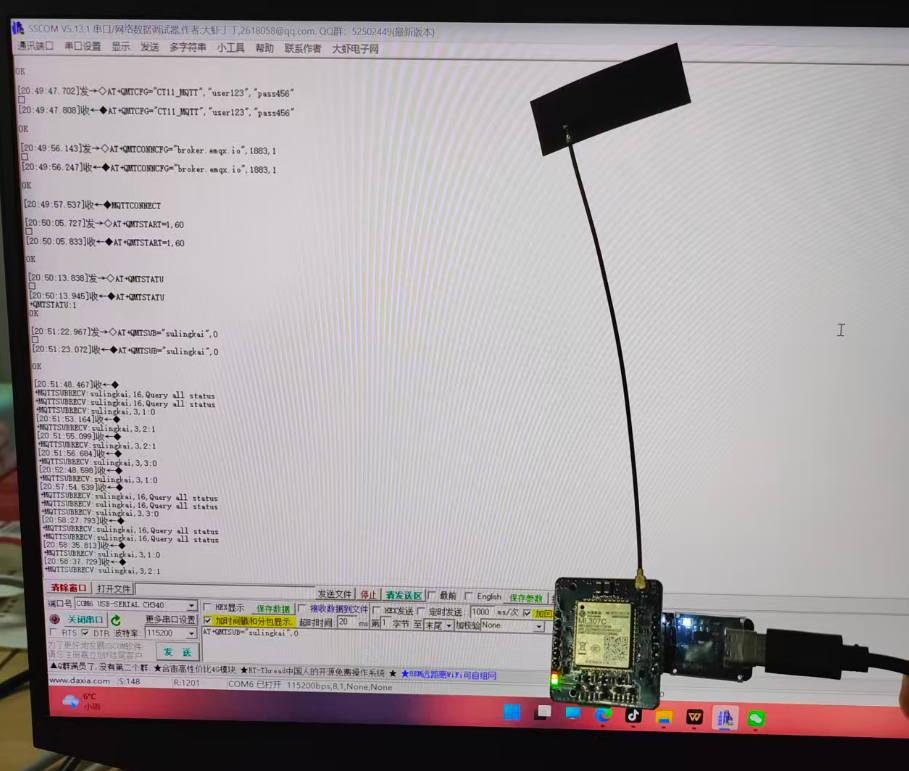

2. 关键日志验证

• 模块接收日志（SSCOM 工具）：

[15:40:12.345]收←◆+MQTTSUBRECV:sulingkai,7,relay:1
[15:40:15.678]收←◆Relay ON
[15:40:30.123]收←◆+MQTTSUBRECV:sulingkai,7,relay:0
[15:40:33.456]收←◆Relay OFF

• 单片机串口输出：

MQTT Control Ready
Relay ON
Relay OFF

四、进阶优化

1. 低流量优化

• 调大 MQTT 心跳间隔：AT+QMTSTART=1,600（从 300 秒延长至 600 秒，减少心跳流量）；
• 精简消息体：将 “relay:1” 简化为 “1”，“relay:0” 简化为 “0”，单条消息节省 5 字节；
• 关闭指令回显：ATE0（减少串口冗余数据传输，降低模块功耗）。

2. 稳定性提升

• 开启 MQTT 自动重连：AT+QMTCONNCFG="broker.emqx.io",1883,1（断网后自动恢复连接）；
• 增加消息校验：在单片机代码中添加 CRC 校验，避免误触发；
• 电源防干扰：在模块电源输入端并联 1000uF 电解电容 + 0.1uF 陶瓷电容，防止电压波动。

五、常见问题排查

六、项目总结

DX-CT11-B&C 模块以其简洁的 AT 指令接口、稳定的通信性能和高性价比，完美适配 MQTT 远程控制场景。本文实现的方案不仅完成了 “服务器 - 模块 - 单片机 - 设备” 的全链路控制，还通过低流量优化、稳定性提升等设计，满足物联网开发的实际需求。
