BottleneckCSP（CSP 瓶颈模块）

BottleneckCSP 是一种 CSP（Cross Stage Partial）瓶颈模块，由 WongKinYiu 在 Cross Stage Partial Networks 中提出。它通过将输入特征沿通道拆分为两路，一路经过多个 Bottleneck 块进行深层特征提取，另一路直接传递，最后将两路拼接并融合，从而在减少计算量的同时保持梯度多样性。与 C3 模块相比，它使用了更传统的 CSP 结构（包含独立的 BN 和激活），并采用了 nn.Conv2d 直接定义部分卷积层（无 BN 和激活），提供了更高的灵活性。

代码实现

import cv2
import math
import torch
import numpy as np
import matplotlib.pyplot as plt
from torch import nn

def autopad(k, p=None, d=1):  # kernel, padding, dilation
    """Pad to 'same' shape outputs."""
    if d > 1:
        k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k]  # actual kernel-size
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # auto-pad
    return p

class Conv(nn.Module):
    """Standard convolution module with batch normalization and activation.

    Attributes:
        conv (nn.Conv2d): Convolutional layer.
        bn (nn.BatchNorm2d): Batch normalization layer.
        act (nn.Module): Activation function layer.
        default_act (nn.Module): Default activation function (SiLU).
    """

    default_act = nn.SiLU()  # default activation

    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
        """Initialize Conv layer with given parameters.

        Args:
            c1 (int): Number of input channels.
            c2 (int): Number of output channels.
            k (int): Kernel size.
            s (int): Stride.
            p (int, optional): Padding.
            g (int): Groups.
            d (int): Dilation.
            act (bool | nn.Module): Activation function.
        """
        super().__init__()
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)
        self.bn = nn.BatchNorm2d(c2)
        self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()

    def forward(self, x):
        """Apply convolution, batch normalization and activation to input tensor.

        Args:
            x (torch.Tensor): Input tensor.

        Returns:
            (torch.Tensor): Output tensor.
        """
        return self.act(self.bn(self.conv(x)))

    def forward_fuse(self, x):
        """Apply convolution and activation without batch normalization.

        Args:
            x (torch.Tensor): Input tensor.

        Returns:
            (torch.Tensor): Output tensor.
        """
        return self.act(self.conv(x))

class Bottleneck(nn.Module):
    """Standard bottleneck."""

    def __init__(
        self, c1: int, c2: int, shortcut: bool = True, g: int = 1, k: tuple[int, int] = (3, 3), e: float = 0.5
    ):
        """Initialize a standard bottleneck module.

        Args:
            c1 (int): Input channels.
            c2 (int): Output channels.
            shortcut (bool): Whether to use shortcut connection.
            g (int): Groups for convolutions.
            k (tuple): Kernel sizes for convolutions.
            e (float): Expansion ratio.
        """
        super().__init__()
        c_ = int(c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, k[0], 1)
        self.cv2 = Conv(c_, c2, k[1], 1, g=g)
        self.add = shortcut and c1 == c2

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        """Apply bottleneck with optional shortcut connection."""
        return x + self.cv2(self.cv1(x)) if self.add else self.cv2(self.cv1(x))

class BottleneckCSP(nn.Module):
    """CSP Bottleneck https://github.com/WongKinYiu/CrossStagePartialNetworks."""

    def __init__(self, c1: int, c2: int, n: int = 1, shortcut: bool = True, g: int = 1, e: float = 0.5):
        """Initialize CSP Bottleneck.

        Args:
            c1 (int): Input channels.
            c2 (int): Output channels.
            n (int): Number of Bottleneck blocks.
            shortcut (bool): Whether to use shortcut connections.
            g (int): Groups for convolutions.
            e (float): Expansion ratio.
        """
        super().__init__()
        c_ = int(c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = nn.Conv2d(c1, c_, 1, 1, bias=False)
        self.cv3 = nn.Conv2d(c_, c_, 1, 1, bias=False)
        self.cv4 = Conv(2 * c_, c2, 1, 1)
        self.bn = nn.BatchNorm2d(2 * c_)  # applied to cat(cv2, cv3)
        self.act = nn.SiLU()
        self.m = nn.Sequential(*(Bottleneck(c_, c_, shortcut, g, e=1.0) for _ in range(n)))

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        """Apply CSP bottleneck with 4 convolutions."""
        y1 = self.cv3(self.m(self.cv1(x)))
        y2 = self.cv2(x)
        return self.cv4(self.act(self.bn(torch.cat((y1, y2), 1))))

功能

通道拆分与特征融合：输入经过两个并行路径：
- 主路径：cv1（1×1 卷积 + BN + SiLU）将通道从 c1 映射到 c_，然后通过 n 个 Bottleneck 块进行深层特征提取，最后通过 cv3（1×1 卷积，无 BN）调整通道。
- 短路径：cv2（1×1 卷积，无 BN）直接将输入映射到 c_ 通道。
特征拼接与归一化：两条路径的输出在通道维拼接（得到 2*c_ 通道），随后经过 bn（BatchNorm2d）和 act（SiLU）进行归一化与激活。
输出压缩：最后通过 cv4（1×1 卷积，含 BN 和 SiLU）将通道压缩到 c2。

初始化参数

参数	类型	说明
`c1`	int	输入通道数
`c2`	int	输出通道数
`n`	int	`Bottleneck` 块的数量（默认 1）
`shortcut`	bool	`Bottleneck` 内部是否使用残差连接（默认 True）
`g`	int	分组卷积的组数（作用于 `Bottleneck` 中的第二个卷积）
`e`	float	扩展比，`c_ = int(c2 * e)`，控制隐藏通道数（默认 0.5）

前向方法

forward(x)：输入 x（[B, c1, H, W]），输出 [B, c2, H, W]。

计算流程：

a = self.cv1(x) → 主路径特征，[B, c_, H, W]。
a = self.m(a) → 通过 n 个 Bottleneck 块，输出仍为 [B, c_, H, W]。
a = self.cv3(a) → 1×1 卷积，[B, c_, H, W]。
b = self.cv2(x) → 短路径特征，[B, c_, H, W]。
cat = torch.cat((a, b), dim=1) → [B, 2*c_, H, W]。
cat = self.bn(cat) → 批量归一化。
cat = self.act(cat) → SiLU 激活。
return self.cv4(cat) → 1×1 卷积，压缩到 c2。

使用示例

在这里插入图片描述

if __name__ == '__main__':
    # 1. 随机输入
    x = torch.randn(1, 32, 64, 64)

    # 2. 创建 BottleneckCSP（输入32，输出64，n=2）
    bcsp = BottleneckCSP(c1=32, c2=64, n=2, shortcut=True, g=1, e=0.5)

    # 3. 前向传播
    with torch.no_grad():
        out = bcsp(x)
    print("输入形状:", x.shape)   # [1, 32, 64, 64]
    print("输出形状:", out.shape) # [1, 64, 64, 64]

    # 4. 使用真实图像演示（扩展为多通道）
    img_path = "cat_640x640.png"
    img_bgr = cv2.imread(img_path)
    if img_bgr is not None:
        img_gray = cv2.cvtColor(cv2.resize(img_bgr, (64, 64)), cv2.COLOR_BGR2GRAY)
        img_tensor = torch.from_numpy(img_gray).float().unsqueeze(0).unsqueeze(0)  # [1,1,64,64]
        # 扩展通道至32
        x_img = img_tensor.repeat(1, 32, 1, 1)

        bcsp_img = BottleneckCSP(c1=32, c2=32, n=1, shortcut=True, e=0.5)
        with torch.no_grad():
            out_img = bcsp_img(x_img)

        inp_ch0 = x_img[0, 0].cpu().numpy()
        out_ch0 = out_img[0, 0].cpu().numpy()

        def norm(arr):
            return (arr - arr.min()) / (arr.max() - arr.min() + 1e-8)

        plt.figure(figsize=(12, 5), constrained_layout=True)
        plt.subplot(1, 3, 1)
        plt.imshow(img_gray, cmap='gray')
        plt.title("Original Gray")
        plt.axis("off")
        plt.subplot(1, 3, 2)
        plt.imshow(norm(inp_ch0), cmap='gray')
        plt.title("Input Ch0")
        plt.axis("off")
        plt.subplot(1, 3, 3)
        plt.imshow(norm(out_ch0), cmap='gray')
        plt.title("BottleneckCSP Output Ch0")
        plt.axis("off")
        plt.savefig("bottleneckcsp_demo.png", dpi=150)
        print("可视化已保存为 bottleneckcsp_demo.png")

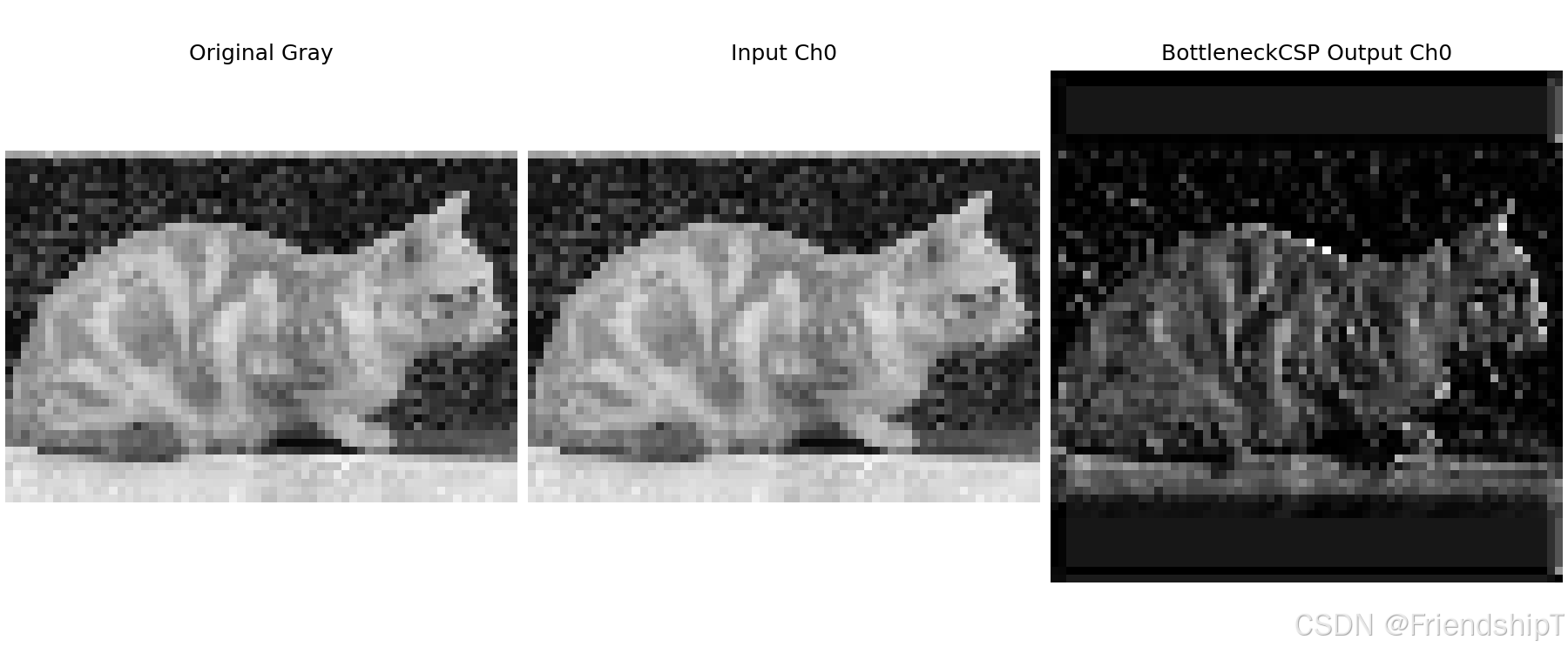

在这里插入图片描述
输出示例：

输入形状: torch.Size([1, 32, 64, 64])
输出形状: torch.Size([1, 64, 64, 64])
可视化已保存为 bottleneckcsp_demo.png

流程示意图

代码解读

__init__：
- c_ = int(c2 * e)：隐藏通道数。
- self.cv1：标准 Conv（包含 BN + SiLU），用于主路径的初始通道变换。
- self.cv2：普通 nn.Conv2d（无 BN，无激活），用于短路径的直接映射。
- self.cv3：普通 nn.Conv2d（无 BN，无激活），用于主路径最后的通道调整。
- self.cv4：标准 Conv，用于将拼接后的特征压缩到输出通道 c2。
- self.bn：BatchNorm2d 作用于拼接后的特征（2*c_ 通道）。
- self.act：SiLU 激活函数，在 BN 后应用。
- self.m：由 n 个 Bottleneck 组成的序列，每个 Bottleneck 的输入/输出通道均为 c_，shortcut 和 g 参数传递，e=1.0（不压缩通道）。
forward：
- 主路径：cv1 → m → cv3。
- 短路径：cv2。
- 拼接后经 BN、激活，再通过 cv4 输出。

注意事项

通道数要求：c1 和 c2 可为任意，但 c_ = int(c2 * e) 必须为正整数，否则会因维度错误而报错。
BN 与激活位置：与 C3 不同，BottleneckCSP 在拼接后统一进行 BN 和激活，而 C3 在 cv3 内部已包含 BN 和激活。这种设计可能对训练稳定性有影响。
cv2 和 cv3 无偏置：使用 bias=False，因为后续有 BN 层，可节省参数量。
空间尺寸不变：所有卷积步长均为 1，填充自动 same，因此输入输出空间尺寸一致。
与 C3 的差异：C3 使用 cv1 和 cv2 两个并行的 1×1 卷积（均含 BN+激活），而 BottleneckCSP 中 cv2 和 cv3 无 BN 和激活，且拼接后统一归一化。此外，BottleneckCSP 的 Bottleneck 中 k=((1,1),(3,3)) 与 C3 相同。

优缺点

优点

结构清晰：遵循标准 CSP 设计，易于理解和扩展。
灵活性：通过 n、e、shortcut 等参数可调节深度和宽度。
梯度流动优化：短路径提供直接梯度通道，有助于训练深层网络。
较少的 BN 层：拼接后才进行 BN，相比每个卷积后都加 BN 可能更高效。

缺点

重复计算：cv2 和 cv3 为普通卷积，缺少 BN 和激活可能影响特征分布。
与 C3 相比，性能可能略有差异：BN 位置的变化可能改变训练动态。
无残差直通：短路径（cv2）不包含 BN 和激活，可能引入不匹配的特征统计量。

在 YOLOv4 等网络中，BottleneckCSP 被用作骨干网络的基础模块。实际使用时，可参考官方配置调整参数，并注意与后续层的兼容性。若需要更现代的实现，可考虑 C3 或 C2f 等模块。

参考文献

[1] https://docs.ultralytics.com/
[2] https://github.com/ultralytics/ultralytics.git

由于本人水平有限，难免出现错漏，敬请批评改正。
更多精彩内容，可点击进入Python日常小操作专栏、OpenCV-Python小应用专栏、YOLO系列专栏、自然语言处理专栏、人工智能混合编程实践专栏或我的个人主页查看
YOLOs-CPP：一个免费开源的YOLO全系列C++推理库（以YOLO26为例）
PaddleOCR：Win10上安装使用PPOCRLabel标注工具
目标检测：使用自己的数据集微调DEIMv2进行物体检测
图像分割：PyTorch从零开始实现SegFormer语义分割
图像超分：使用自己的数据集微调Real-ESRGAN-x4plus进行超分重建
图像生成：PyTorch从零开始实现一个简单的扩散模型
Stable Diffusion：使用自己的数据集微调 Stable Diffusion 3.5 LoRA 文生图模型
图像超分：使用自己的数据集微调Real-ESRGAN-x2plus进行超分重建
Anomalib：使用Anomalib 2.1.0训练自己的数据集进行异常检测
Anomalib：在Linux服务器上安装使用Anomalib 2.1.0
人工智能混合编程实践：C++调用封装好的DLL进行异常检测推理
人工智能混合编程实践：C++调用封装好的DLL进行FP16图像超分重建（v3.0）
隔离系统Python：源码编译3.11.8到自定义目录（含PGO性能优化）
在线机的Python环境迁移到离线机上
Nuitka 将 Python 脚本封装为 .pyd 或 .so 文件
Ultralytics：使用 YOLO11 进行速度估计
Ultralytics：使用 YOLO11 进行物体追踪
Ultralytics：使用 YOLO11 进行物体计数
Ultralytics：使用 YOLO11 进行目标打码
人工智能混合编程实践：C++调用Python ONNX进行YOLOv8推理
人工智能混合编程实践：C++调用封装好的DLL进行YOLOv8实例分割
人工智能混合编程实践：C++调用Python ONNX进行图像超分重建
人工智能混合编程实践：C++调用Python AgentOCR进行文本识别
通过计算实例简单地理解PatchCore异常检测
Python将YOLO格式实例分割数据集转换为COCO格式实例分割数据集
YOLOv8 Ultralytics：使用Ultralytics框架训练RT-DETR实时目标检测模型
基于DETR的人脸伪装检测
YOLOv7训练自己的数据集（口罩检测）
YOLOv8训练自己的数据集（足球检测）
YOLOv5：TensorRT加速YOLOv5模型推理
YOLOv5：IoU、GIoU、DIoU、CIoU、EIoU
玩转Jetson Nano（五）：TensorRT加速YOLOv5目标检测
YOLOv5：添加SE、CBAM、CoordAtt、ECA注意力机制
YOLOv5：yolov5s.yaml配置文件解读、增加小目标检测层
Python将COCO格式实例分割数据集转换为YOLO格式实例分割数据集
YOLOv5：使用7.0版本训练自己的实例分割模型（车辆、行人、路标、车道线等实例分割）
使用Kaggle GPU资源免费体验Stable Diffusion开源项目
Stable Diffusion：在服务器上部署使用Stable Diffusion WebUI进行AI绘图（v2.0）
Stable Diffusion：使用自己的数据集微调训练LoRA模型（v2.0）
