被低估的Ansys神技！命名选择+工作表，有限元分析效率翻倍

多数Ansys Workbench用户都对“命名选择”功能有所了解。大家通常会在分析树中插入命名选择项，选定实体（如实体、面等）并命名存储，方便后续分析使用。这个功能的基础实用性毋庸置疑，能帮我们优化工作流程、提升操作效率。但你可能不知道，命名选择的真正威力远未被充分挖掘！今天就来深入拆解它的隐藏优势，详细讲解核心操作和实用应用场景，让你的有限元分析效率再上一个台阶。

【正版现货】有限元分析—ANSYS理论与应用 （美）莫维

一、快速插入命名选择项

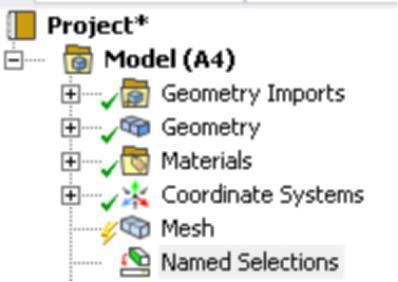

在使用命名选择功能前，首先需要手动将命名选择项插入项目树，操作步骤简单易懂：

• 右键点击分析树中的“模型”（Model）；
• 选择“插入命名选择”（Insert Named Selection），即可成功创建命名选择条目。

二、解锁核心威力：命名选择+工作表

命名选择的强大功能，只有结合工作表才能完全释放，具体操作和功能如下：

（一）打开工作表菜单

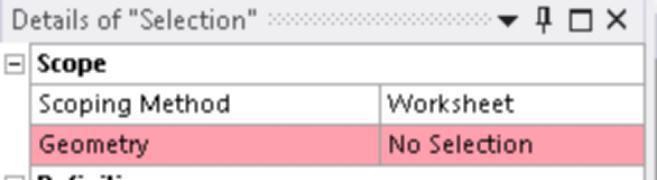

通过调整相关设置，就能调出命名选择的工作表菜单（如图2所示）。这个菜单包含多个关键参数选项（如图3所示），涵盖：

• Units（单位）
• Value（数值）
• Lower Bound（下限）
• Upper Bound（上限）
• Action（操作）
• Entity Type（实体类型）
• Criterion（判定标准）
• Operator（运算符）
• Coordinate System（坐标系）

（二）创建工作表条目

在工作表的空白单元格上右键点击，选择“添加”（Add），系统会自动生成一行新的配置条目。每个单元格都是下拉菜单，提供多个可选参数。其中“操作”（Action）单元格是核心配置项，包含六种实用功能：添加、移除、过滤、反转、转换为及诊断。每次选择不同的“操作”类型，其右侧单元格的下拉选项会自动调整，精准适配不同的选择需求。

三、五大实用应用场景

（一）按尺寸/体积选择实体

命名选择有很多实用的应用场景，今天先重点介绍高频使用的“按尺寸（体积）选择实体”功能。

⽰例配置：创建命名选择集，包含装配体中体积介于1,000 mm³⾄2,000 mm³之间的所有部件（具体配置可参考相关界⾯组合）。

该功能能快速选中装配体中体积处于特定范围的所有实体，适用场景十分广泛。比如在筛选装配体中的所有硬件部件时，无需手动逐一选择，只需指定目标部件的体积范围，就能实现批量选中，大大节省操作时间。

（⼆）按材料选择实体

处理⼤型装配体时，基于材料属性筛选部件是⾼频需求。例如，需对装配体中所有橡胶垫圈进⾏⽹格细化、接触定义或后处理分析时，可通过“按材料选择”功能批量选中⽬标部件，避免⼿动选择的繁琐与遗漏。

（三）按尺⼨（⾯积）筛选曲⾯

部分部件包含螺栓孔、圆⻆、凹槽等细节特征，这类特征需通过精细⽹格才能准确捕捉⼏何细节。若模型中存在⼤量同类特征（如100个尺⼨各异的螺栓孔），且需为每种尺⼨的特征分配独⽴⽹格定义时，⼿动选择每个曲⾯效率极低。通过“按⾯积筛选曲⾯”功能，可按曲⾯⾯积范围批量选中⽬标特征，⼤幅提升⽹格配置效率。

（四）按位置选择节点

根据空间位置选择节点常⽤于结果后处理场景。例如，需分析特定位置节点的应⼒、位移等结果时，⼿动选择节点不仅繁琐，还易出错。通过⼯作表配置可快速创建命名选择集，精准筛选⽬标节点。

⽰例配置：选取全局坐标系中X=10 mm处的所有节点（通过设置坐标系、位置参数及运算符实现）。

（五）按单元类型选择单元

在模型分析中，有时需追踪特定类型单元的分布区域（如低阶线性单元）。通过命名选择可批量筛选⽬标单元，⽅便后续分析与优化。

⽰例配置：创建命名选择集，包含模型中所有Tet4（四节点四⾯体）和Hex8（⼋节点六⾯体）线性单元，具体配置如下表所⽰：

写在最后

Ansys Workbench的命名选择功能远不止基础的存储选择项那么简单，结合工作表的灵活配置，还能实现更多高效操作。希望今天的分享能帮你解锁新技能，让有限元分析工作更轻松、更高效！

如果觉得这篇内容对你有帮助，别忘了点赞、收藏、转发给身边需要的朋友～ 后续还会分享更多Ansys实用技巧，关注我，一起深耕有限元分析领域，少走弯路、快速提升！
