等效变换的条件是变换前后的两个电路对外具有相同的VCR，即核心是“对外等效”。​

电路的等效变换 两端网络（网络） 任何一个复杂的电路, 向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流，则称这一电路为二端网络 (或一端口网络)。 两端电路等效的概念 两个两端电路，端口具有相同的电压、电流关系,则称它们是等效的电路。 电路等效变换的条件：两电路具有相同的VCR。 电路等效变换的对象：未变化的外电路A中的电压、电流和功率；（即对外等效，对内不等效） 电路等效变换的...

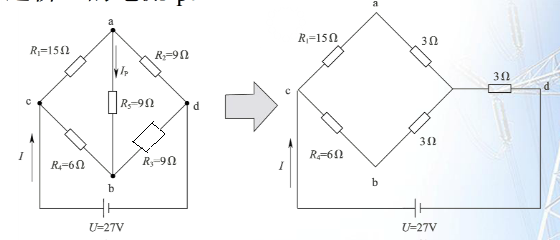

在电路等效变换中，仍有一种特殊的结构，这种结构用上述的方法没有办法处理这种结构称为电阻的丫型联结与△联结。若一个-端口内部仅含电阻，则应用电阻的串，并联和Y-△转换等方法，求得的等效电阻,即为这个端口的输入电阻R。求输入电阻、即在端口加电压源求得电流，或在端口加电流源求得电压，得其比值。因为上面的三角形三个电阻一样，选择上面的三角形进行变换，算一个电阻就好了。可见电压源电压的大小能够影响到电流源的功率。可见电流源电流的大小能够影响到电压源的功率。电阻的电压为上正下负的。电阻的电压为上正下负的。

电路基础（2）电阻电路的等效变换

引言 电路的等效变换 电阻的串联和并联 电阻的Y形联结和▲形联结的等效变换 电压源、电流源的串联和并联 实际电源的两种模型及其等效变换 输入电阻

【2.1】等效电阻 🔺 — Y 等效变换 (一) R1 R2 R3 计算式 (二) Y 形 和 🔺 的等效变换例题 1:Y 👉 🔺 (Y形连接的阻值描绘三角形) 2:🔺 👉 Y (三角形连接的阻值描绘Y形) 3: 并联用电导描述 4:串联用电导描述 【2.2】电压源、电流源的串联和并联 (一) 理想电压源的串联和并联 (二) 电压源与电阻支路的串联、并联等效 (三) 理想电流源串联并联 (四) 电流源与电阻支路的串联、并联等效.........

【3.1】实际电源的两种模型以及等效变换 (一)、实际电压源 (二)、实际电流源 (三)、电压源和电流源的等效变换 注意 (四)、举例 例1 利用电源转换简化电路电路计算 例2把电路转换成一个电压源和一个电阻得串联 例3求电路中的电流I...
