便携设备电源新选择｜芯维尔 CN8015 同步降压转换器，小体积高性能一站式稳压方案

还在为锂电池供电设备找体积小、效率高、瞬态响应快的 DC-DC 芯片？芯维尔 CHIPNEED CN8015 系列 COT 架构同步降压转换器，专为单节锂电 IoT、便携仪器、车载影音设备打造，2.5~6V 宽输入、1.5A 持续输出，小封装全覆盖，轻松搞定各类低压稳压需求。

一、核心硬核性能，适配锂电全场景
1. 宽压输入 + 满负载输出，单锂电完美适配
输入电压覆盖2.5V~6.0V，完美匹配单节锂离电池放电区间，最大 1.5A 连续输出电流，满足相机、便携检测仪、无线模组、车载娱乐设备供电；内部高低侧 MOS 导通电阻仅 350mΩ/230mΩ，导通损耗大幅降低，重载发热控制更优秀。

2. COT 变频架构，轻载高效、瞬态表现拉满
芯片采用恒定导通时间 COT 控制，支持DCM 轻载高效模式与 CCM 连续导通模式两种版本可选：

• 轻载下静态电流仅 30μA，关断时电流＜1μA，极大延长便携设备续航
• 10%~100% 负载跳变时，输出电压波动＜5%，无需额外环路补偿，简化外围设计
• 固定 1.2MHz 开关频率，搭配小型贴片电感、陶瓷电容，整机尺寸轻松压缩

3. 完善保护机制，设备运行更安心
芯片集成全套硬件防护，杜绝异常工况损坏整机：

• 打嗝模式逐周期限流保护，峰值电流限制 2.5A，短路不炸机
• 160℃热关断保护，带 30℃迟滞，高温自动停机降温恢复
• 2.4V 输入欠压锁定 UVLO，低电压避免芯片异常工作
• 内置 1ms 软启动，上电无输出过冲，保护后端精密芯片
• 100% 占空比低压差工作，电池电量见底仍能稳定输出

二、灵活可调输出，多封装选型适配不同 PCB
1. 0.6V 基准，任意电压自由配置
反馈基准电压 0.6V，通过分压电阻 R1、R2 即可自定义输出，公式简单易算：

官方给出标准化分压参考：1.0V/1.5V/1.8V/3.3V 主流电压配套电阻参数，直接照搬设计；可选前置补偿电容 CFF，进一步优化瞬态响应与相位裕量，降噪效果显著。

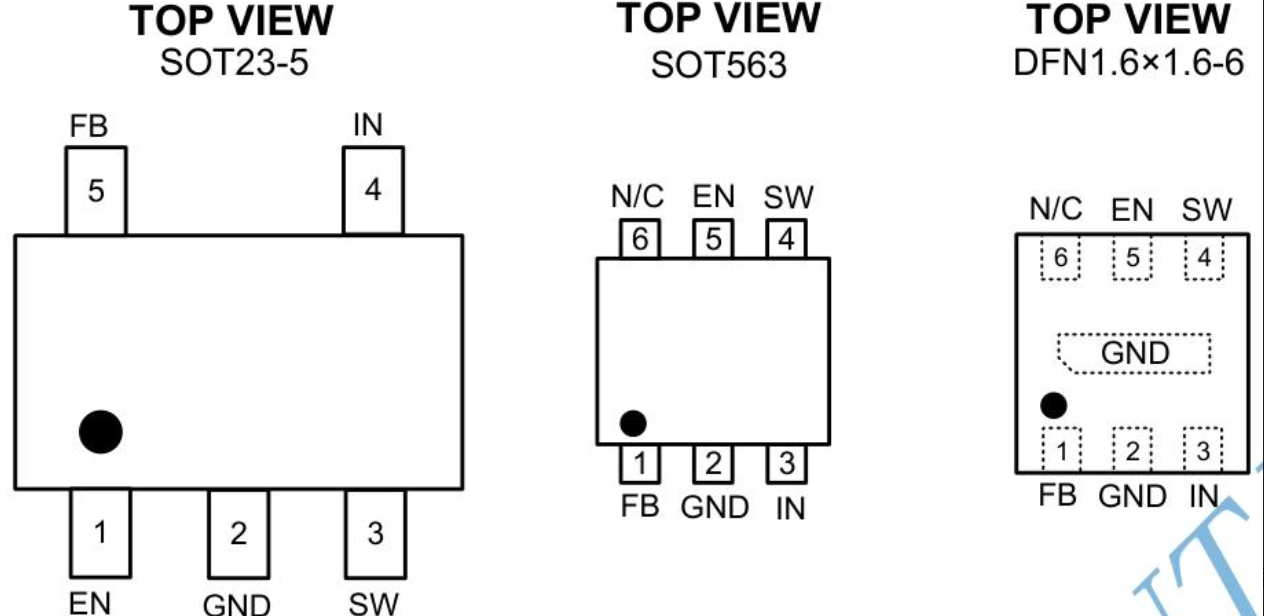

2. 三款封装，覆盖大小尺寸需求
CN8015 系列提供 3 种贴片封装，同性能灵活选型，单卷 3000PCS 适合批量生产：
1.SOT23-5（CN8015/CN8015C）：通用低成本封装，常规消费类 IoT 首选
2.SOT563（CN8015A）：超小型贴片，微型相机、穿戴设备专用
3.DFN1.6×1.6-6（CN8015D/CN8015CD）：超薄散热封装，高密度板、车载设备适配

同封装区分 DCM 轻载高效版、CCM 连续导通版，噪声敏感设备直接选 CCM 型号

三、极简外围 + 易 Layout，大幅缩短研发周期
1. 外围器件极少，BOM 成本更低
标准电路仅需输入陶瓷电容、功率电感、输出电容 + 两颗分压电阻，无需运放、补偿电路；推荐 X5R/X7R 陶瓷电容，温漂小、ESR 低，规避 Y5V/Z5U 电容低温容量暴跌问题。

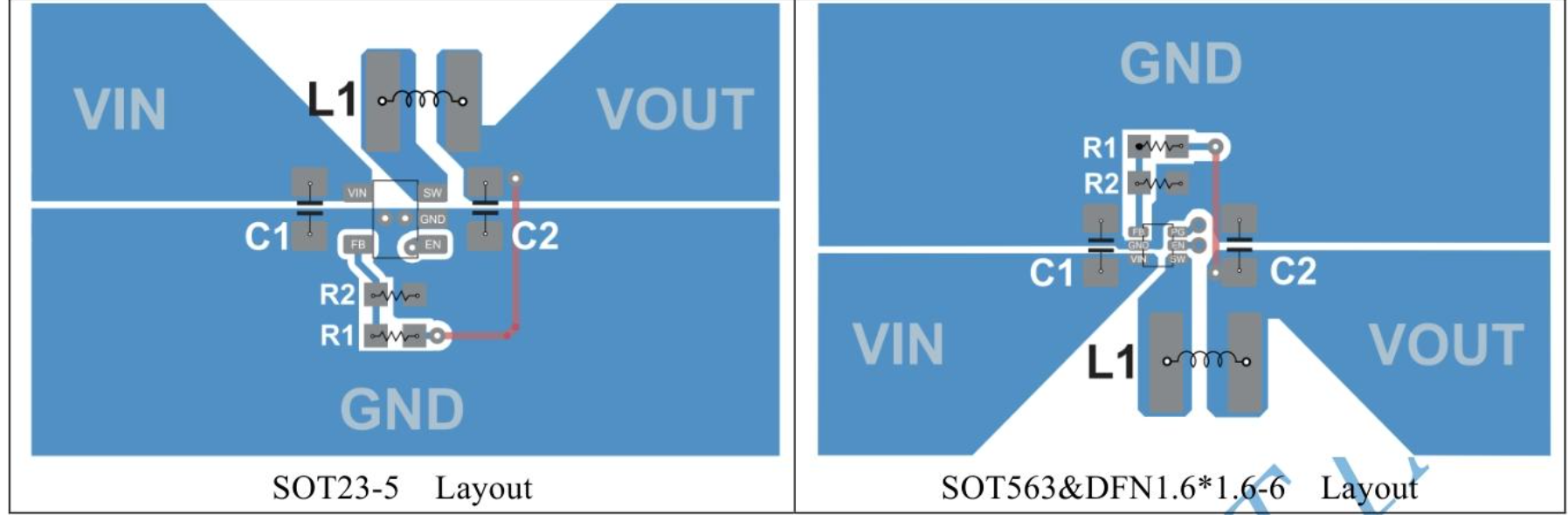

2. 标准化 PCB 布局指引，一次布线稳定低 EMI
官方提供 SOT23-5、SOT563/DFN 两套标准 Layout 参考，核心布线要点清晰：

• 输入输出电容、电感紧贴芯片，功率走线短而宽，减小寄生电感
• FB 反馈走线远离 SW 开关节点，规避开关噪声干扰
• 大面积完整地层做屏蔽，降低 EMI 辐射，过认证更轻松

四、应用场景，一台芯片搞定多类产品

• 消费 IoT：无线模组、便携数码、运动相机、手持检测仪
• 车载电子：车载影音、车载传感器、车内小型外设
• 通讯设备：DSL、无线 Modem、小型通信终端
• 便携仪器：手持测量设备、电池供电便携工控模块

五、总结
芯维尔 CN8015 系列同步降压转换器，凭借2.5~6V 锂电适配、1.5A 大功率、轻载超低功耗、多封装选型、全套保护、极简外围六大核心优势，是单节锂电池供电产品稳压电源的最优方案之一。从微型穿戴到车载设备，一套芯片覆盖多品类开发，大幅降低物料选型、PCB 设计与量产成本，有便携电源开发需求的工程师，千万别错过！
