CATIA高效工作指南——工程图篇（一）

引言

在汽车、航空航天等高端制造领域，CATIA作为三维设计领域的标杆软件，其工程图模块承载着设计意图传递的关键职能。然而在实际应用中，工程师常遭遇视图元素不可选、尺寸标注失真、格式转换失效等典型问题。本文基于2025年最新行业实践，深度解析七大高频技术难题，提供系统化解决方案，助您突破CATIA工程图应用瓶颈。

一、背景视图元素不可选问题

1.1 问题现象与成因分析

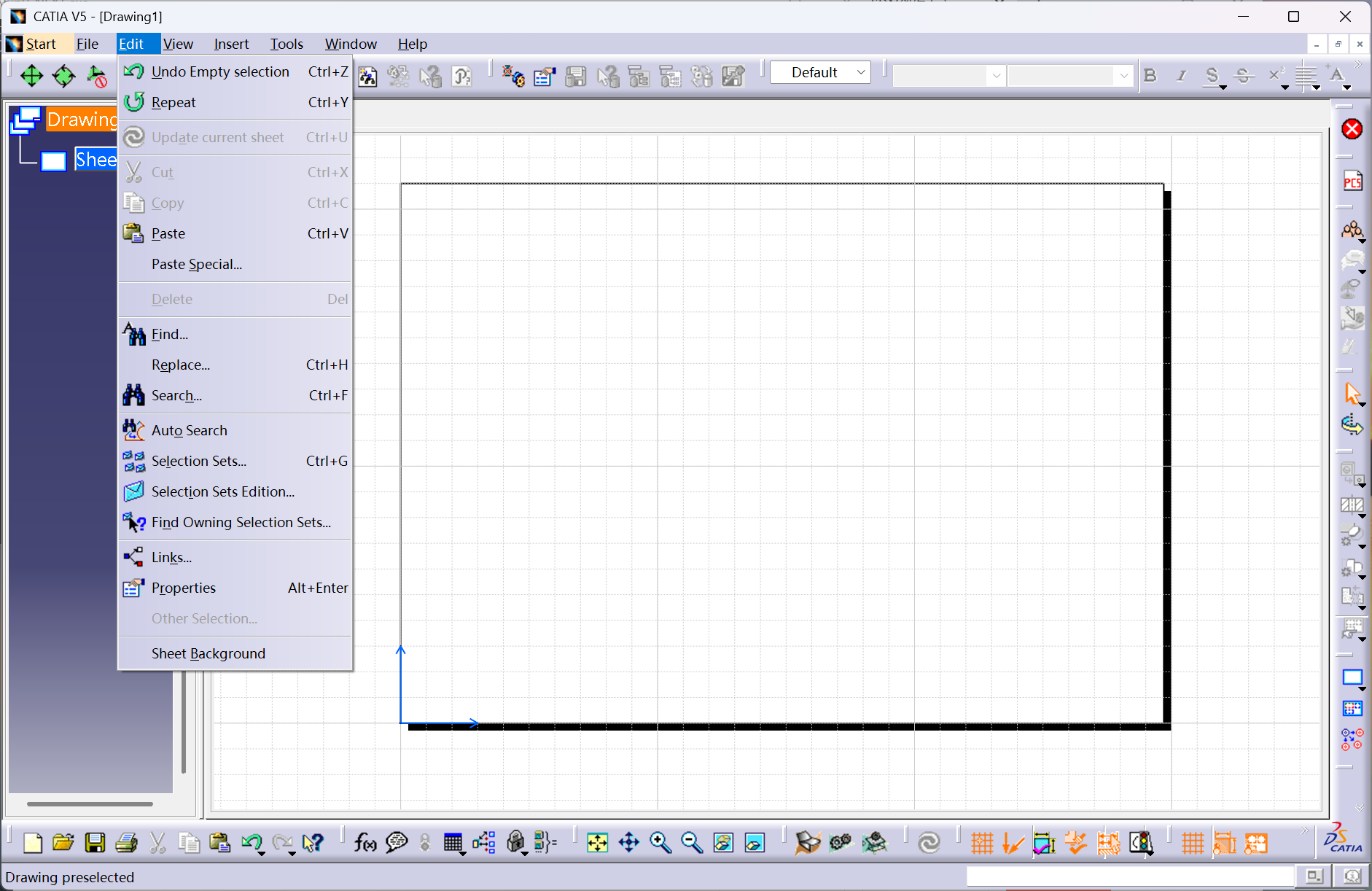

在工程图工作层（Working Views）中，用户可能遇到无法选取图框、标题栏等元素的情况。这是由于CATIA默认在工程图工作层无法编辑背景图纸中的任何元素，防止误操作破坏标准模板。此时将图纸页切换到Sheet Background图纸背景层即可。

1.2 强制选取模式激活

​​解决方案​​：

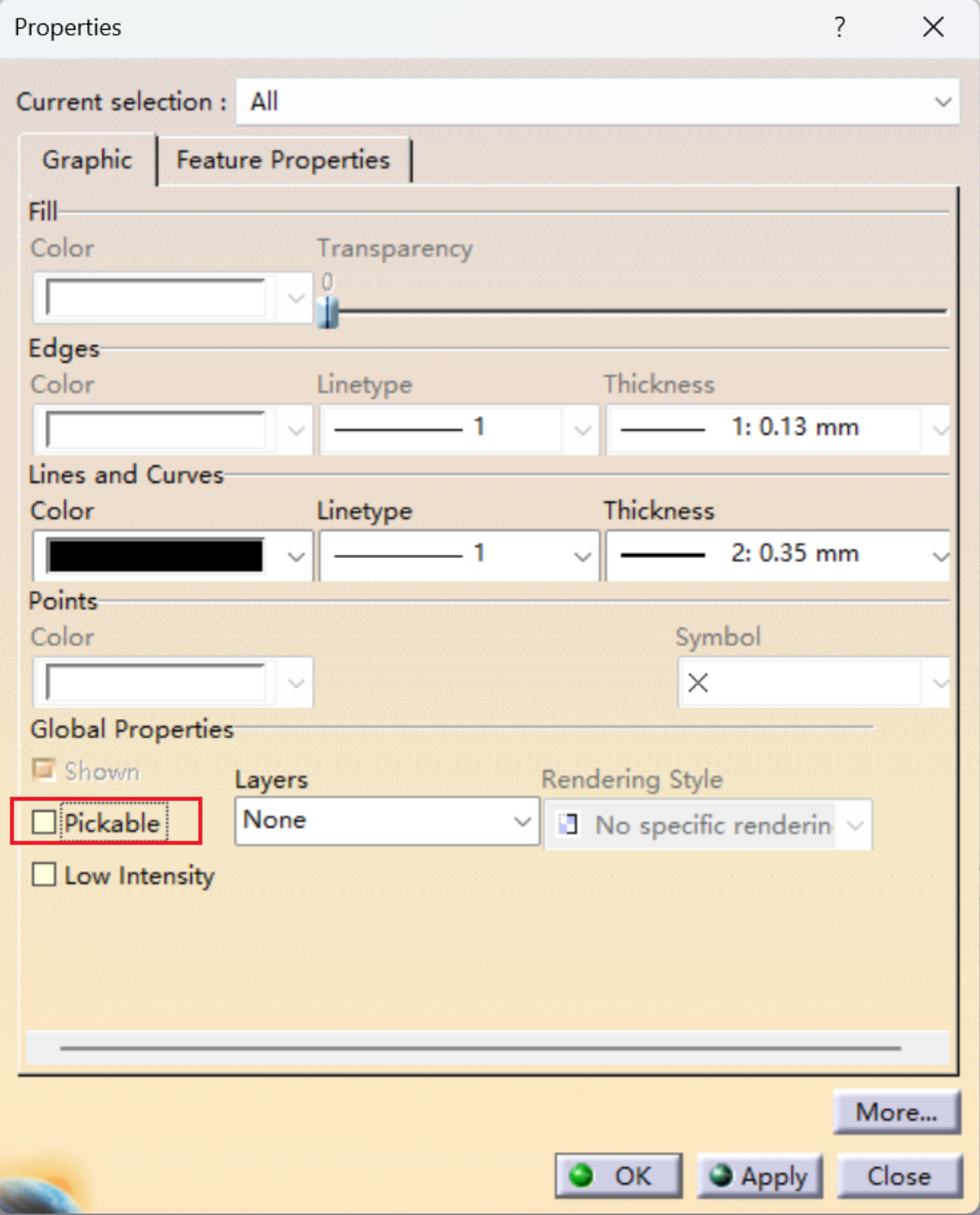

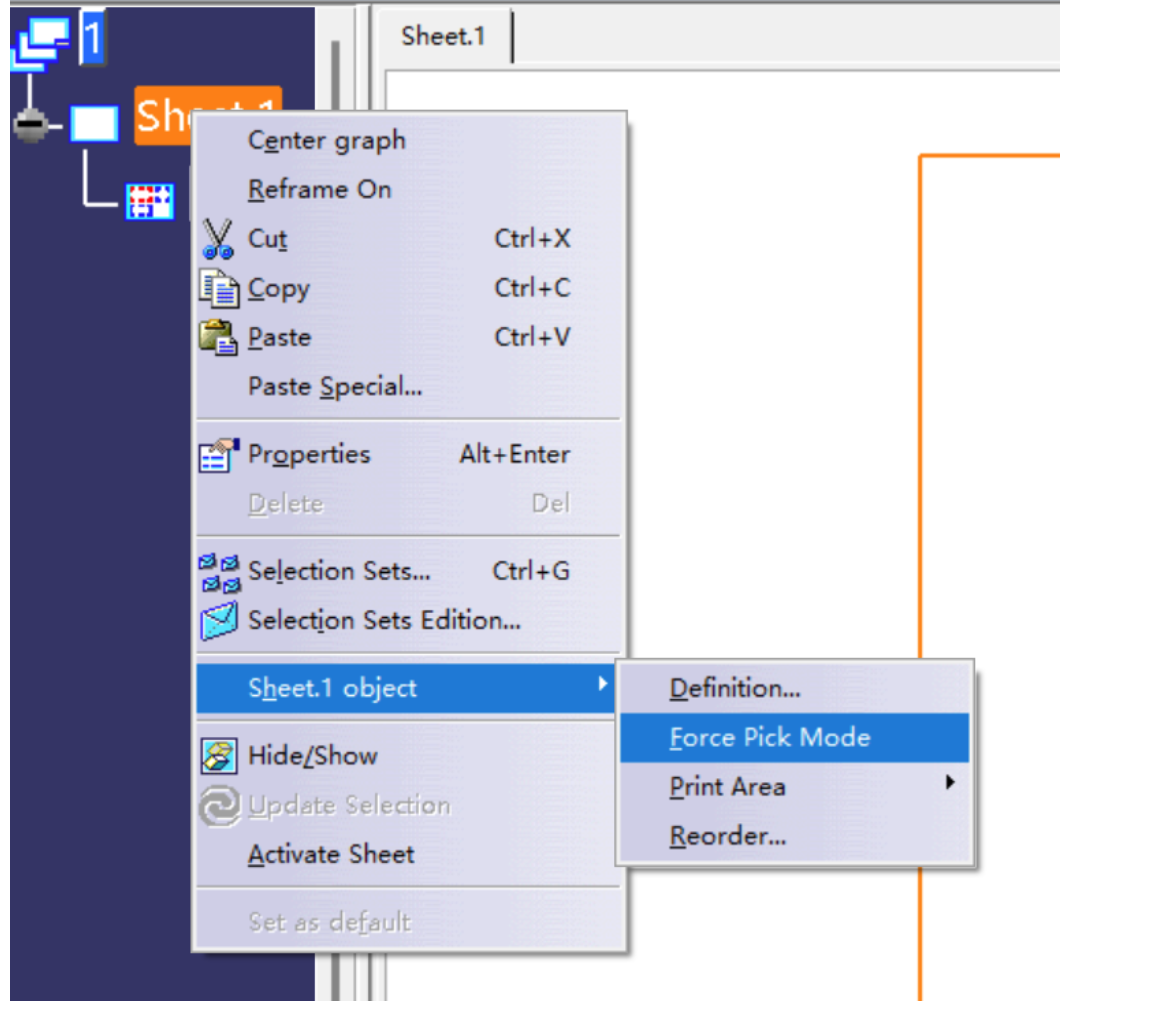

        进入强制选取模式​​：右键点击图纸页 →图纸Object →Force Pick Mode →勾选Pickable

二、工程图假尺寸标注技术

2.1 假尺寸应用场景

在不修改3D模型的前提下，满足特殊标注需求（如工艺基准调整、公差带标注等）。

2.2 假尺寸设置流程

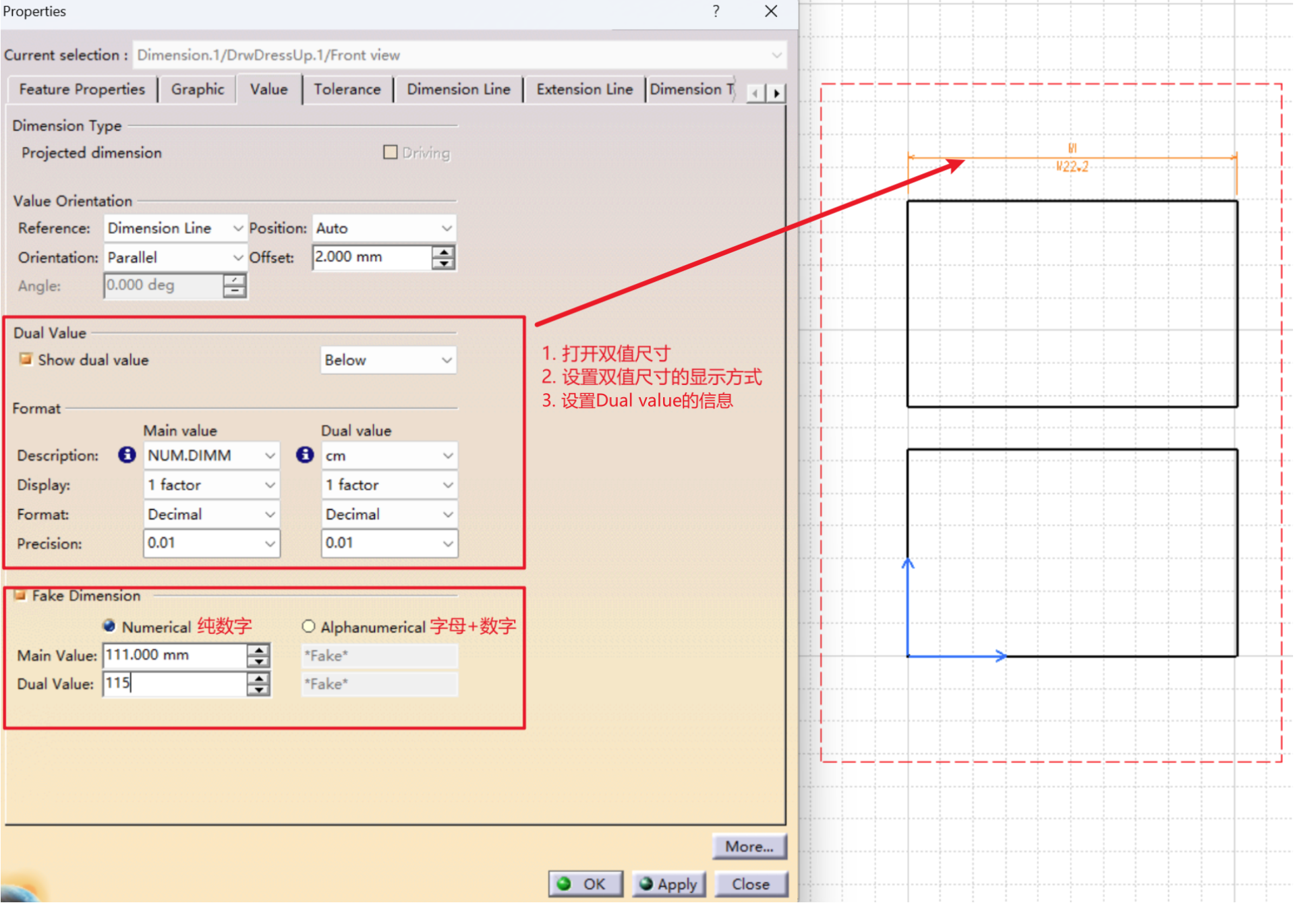

1. 选中目标尺寸 → Properties → Value选项卡
2. 勾选Fake Dimension → 输入显示值
3. ​​关键设置项​​：
   • Main Value：显示数值（支持公式表达式）
   • Dual Value：双单位标注模式
   • Tolerance：独立公差设置（与3D参数解耦）

2.3 数据关联性管理

建议建立​​假尺寸注释层​​，通过Filter功能实现真/假尺寸可视化隔离，避免数据混淆。

三、3D边线投影优化策略

3.1 标准投影流程

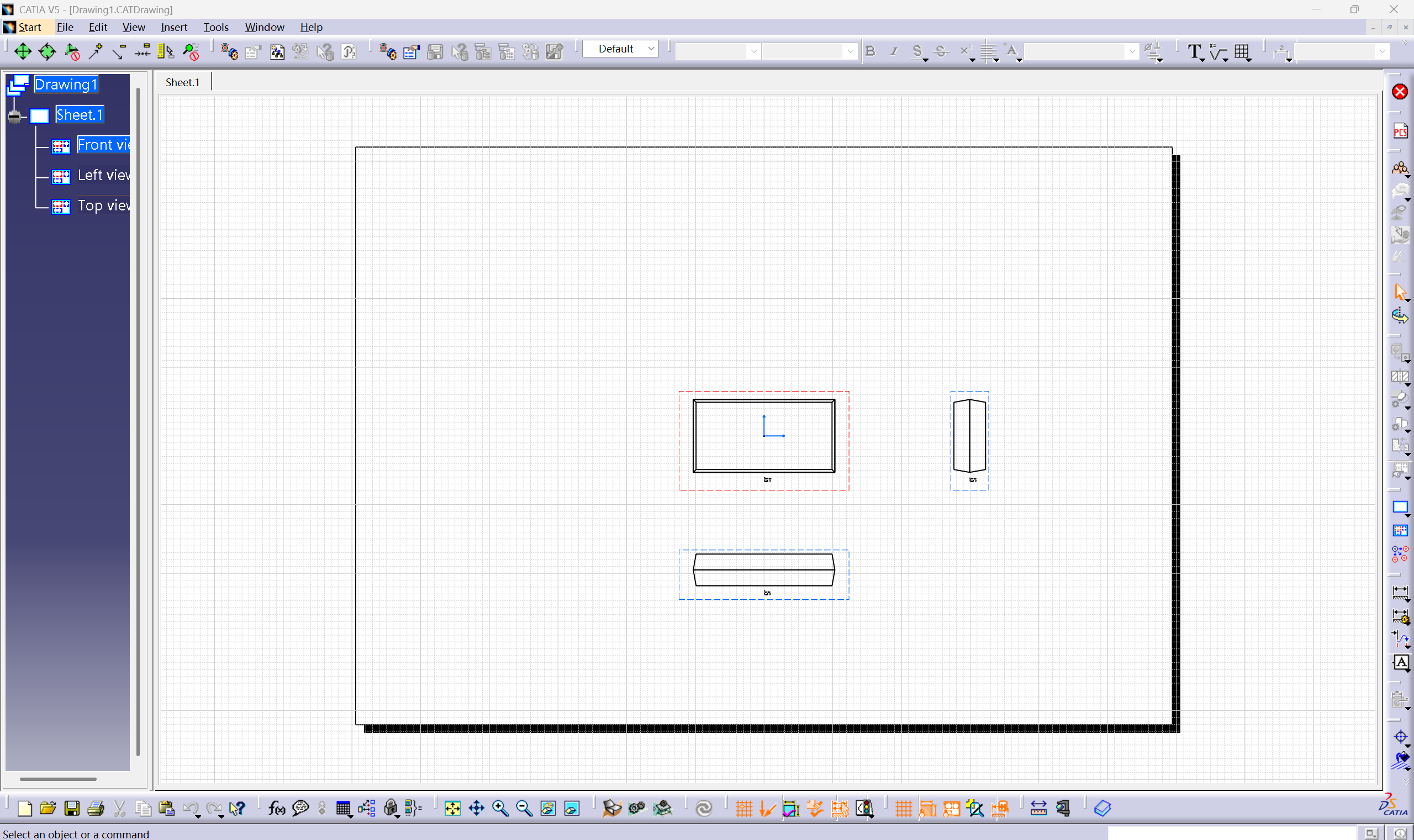

1. Front View→ Projection View
2. 定义投影平面：
       选择平面​​：通过3D模型表面/基准平面等作为投影面创建投影视图

3.2 高级投影控制

​​        基准轴定位法​​：选择X/Y/Z轴建立正交投影系

四、自动化标注生成技术

4.1 螺纹/中心线/隐藏线一键生成

1. ​​临时生成​​：

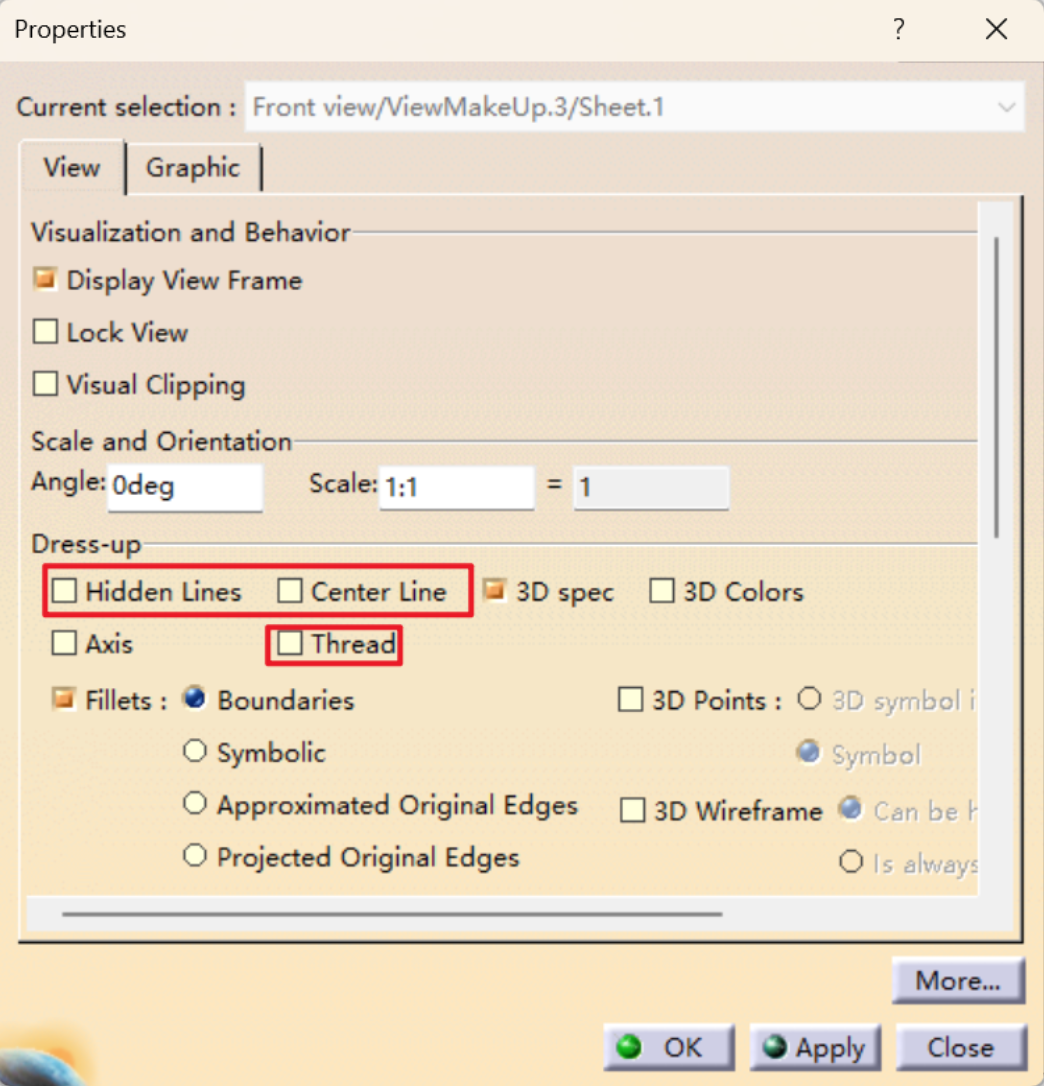

   选中Views右键→ Properties → 勾选Hidden Lines/Center Line/Threads
2. ​​永久配置​​：

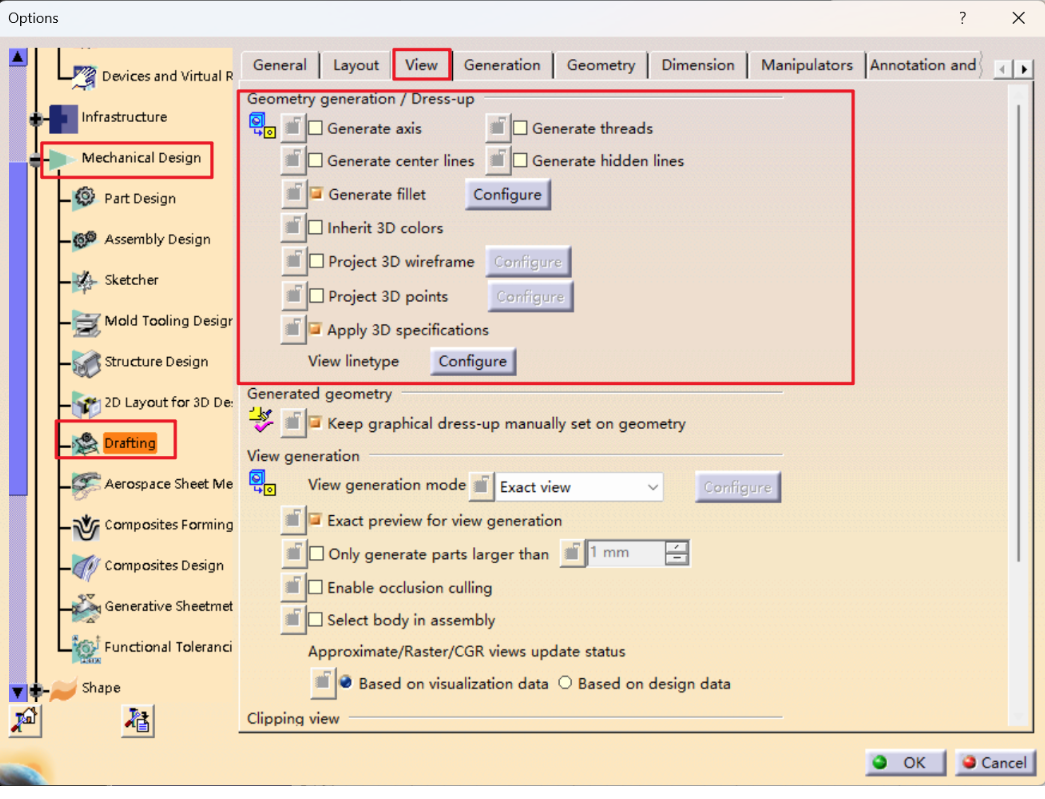

   Options → Mechanical Design → Drafting → Views

五、字体库扩展与兼容方案

5.1 字体安装路径

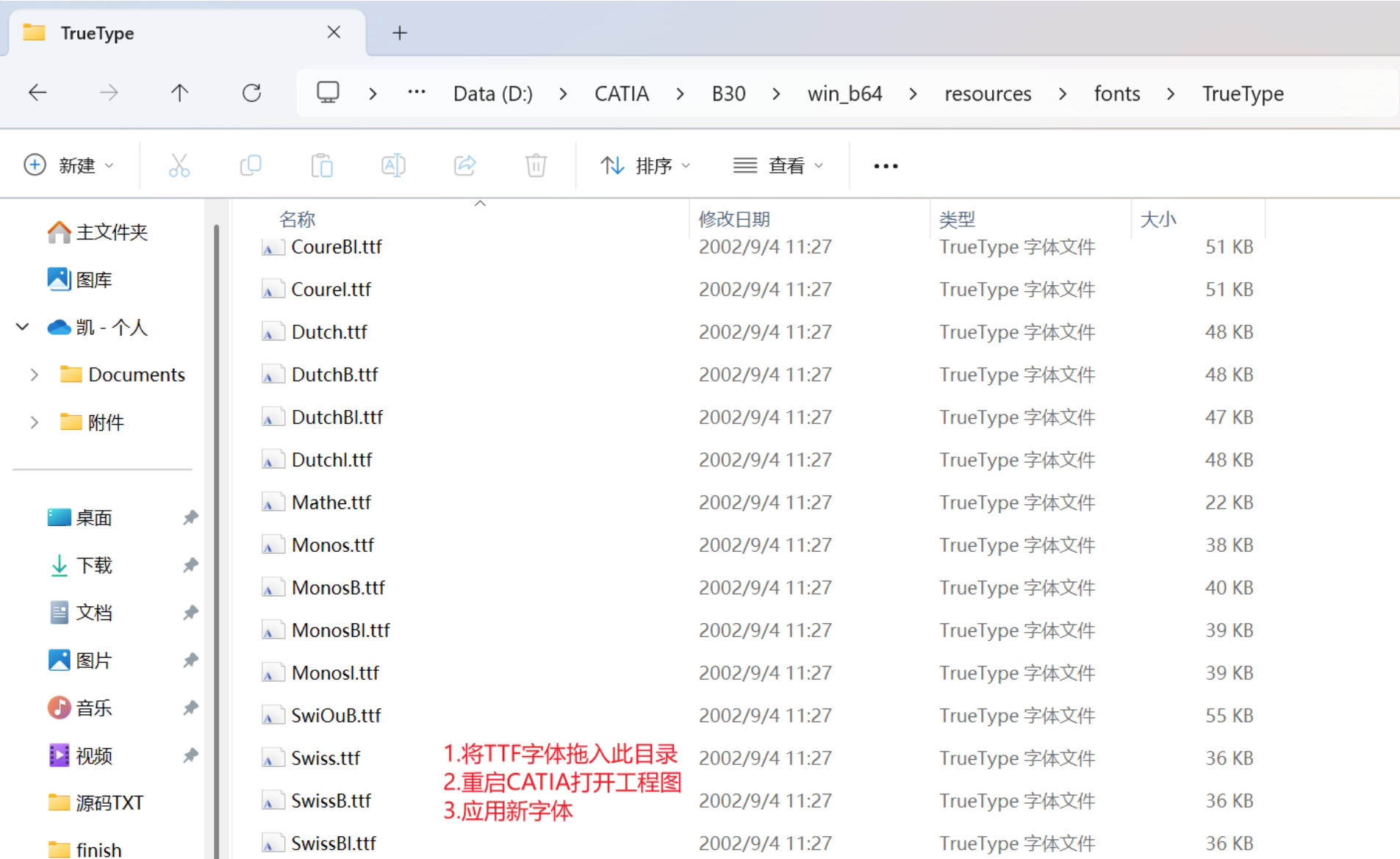

• ​​系统级​​：C:\Windows\Fonts
• ​​CATIA专用​​：<CATIA安装目录>\Bxx\win_b64\resources\fonts\TrueType

5.2 字体加载验证

1. 将.ttf字体文件复制至目标目录
2. 重启CATIA 打开工程图模块，即可应用新字体。
3. ​​特殊字符支持​​：中文字体建议使用SimSun/KaiTi，避免乱码

六、视图定位高级技巧

6.1 相对位置关系管理

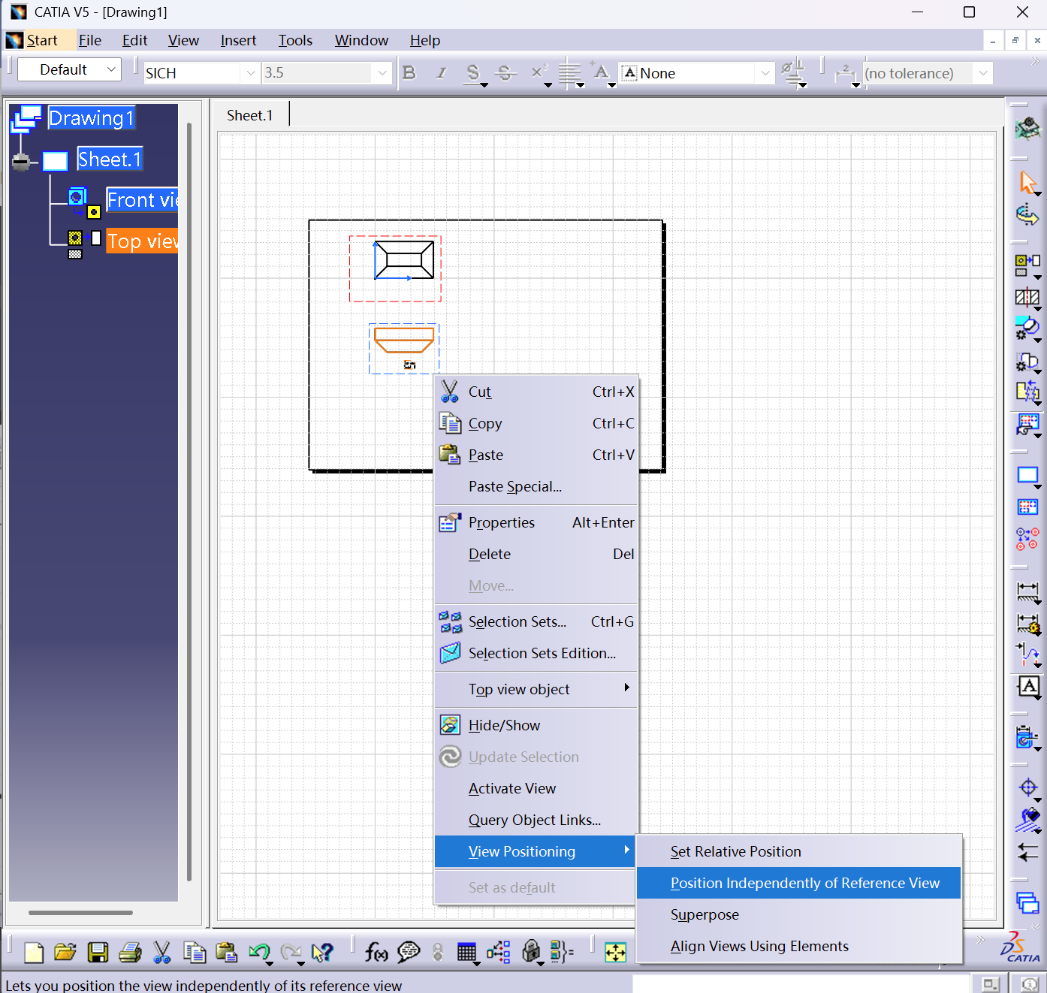

• ​​断开关联​​：右键视图 → View Positioning → Position independently of Reference View
• ​​元素对齐​​：右键视图 → View Positioning →Align Views Using Elements → 选择两条参考边线

七、DWG可编辑输出配置

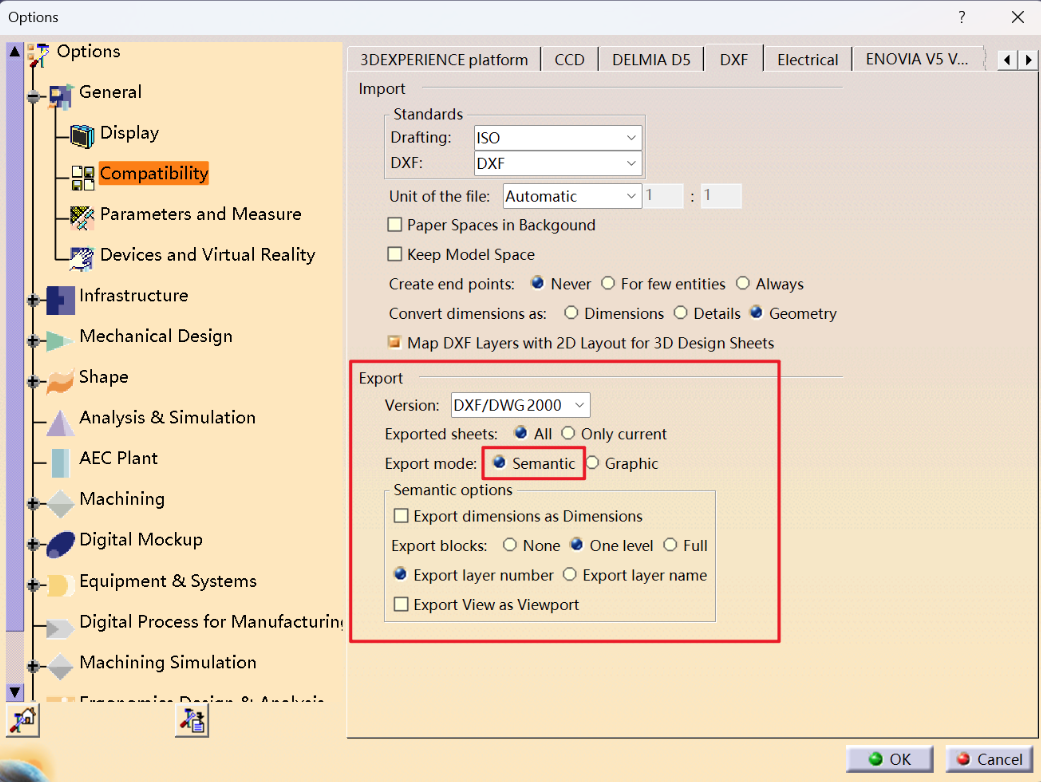

7.1 关键导出参数

结语

掌握CATIA工程图模块的深度优化技巧，可显著提升设计效率30%以上。建议企业用户建立​​标准化配置文件库​​，将本文涉及的参数设置固化为企业模板。随着CATIA V6云原生版本的推广，未来工程图模块将实现更多AI辅助功能（如自动公差标注、智能视图布局），建议持续关注版本更新动态。
