BJT的共基极、共集电极还是共射极，MOS的共栅极、共漏极还是共源极

其实是发现自己好像也分不太清楚这几个东西了，查阅了下资料，发现好像遗忘了不得了的东西（毕竟主要接触的还是数字电路，知识必须要经常用才能记住嘛）。

共射极放大电路

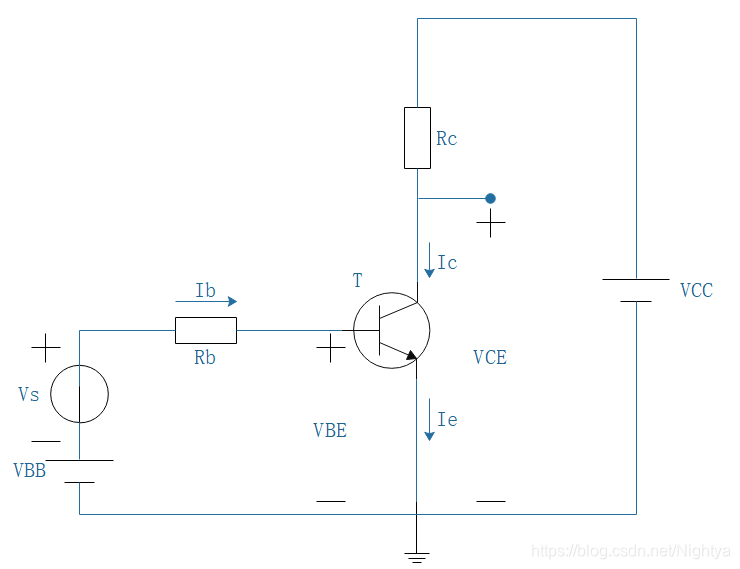

如下所示（说明一下，发射极上的箭头表示发射结加正向偏压时，发射极电流的实际方向）：

1. Vs为待放大的时变信号，可以理解为交流分量；
2. 直流电源VBB通过Rb给BJT的发射结提供正向偏压，并产生Ib（偏流，提供偏流的电路一般称为偏置电路）；
3. 直流电源VCC通过Rc给集电结提供反向偏压（需要与VBB & Rb配合的，不然也反向偏压不了不是），这样发射结正偏，集电结反偏，就能保证BJT工作在放大状态；
4. Rc的另一个作用是将电流变化转化为电压变化；
5. 整体来说，输入信号加在基极与发射极之间，而输出信号则从集电极与发射极之间取出，这中间发射极既参与了输入回路又参与了输出回路，所以称为共发射极放大电路。

共集电极放大电路

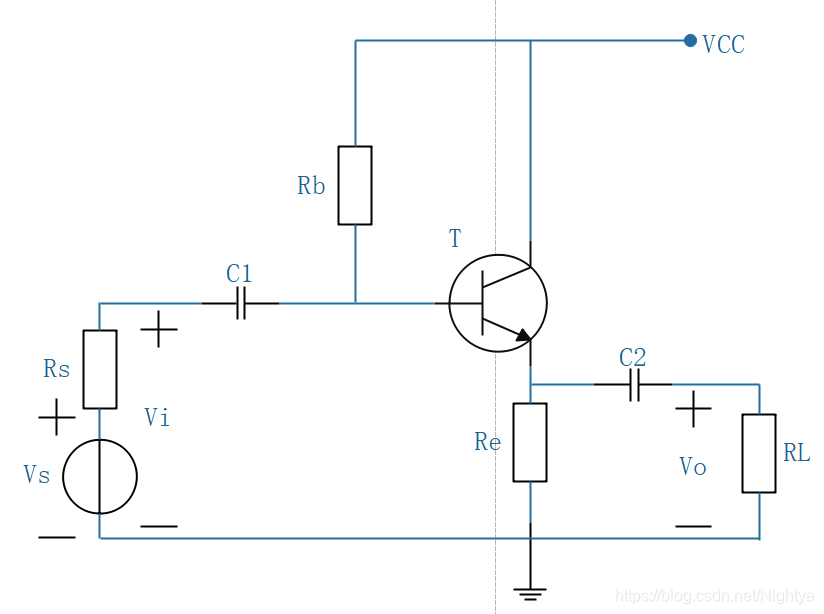

如下所示（其实直接这样看怎么看都看不出来哪里共集电极了，这特么明明还是共射极嘛，实际上是要从交流角度来分析的）：

1. 交流角度分析，VCC接地（即集电极接地），输入电压Vi是加在基极和集电极之间；
2. 同时由于集电极接地，相当于输出电压是从发射极和集电极之间取出，这中间集电极既参与了输入回路又参与了输出回路，所以称为共集电极放大电路（也称为射极输出器）。
