功能简介

Sensor驱动模型屏蔽硬件器件差异，为上层Sensor服务系统提供稳定的Sensor基础能力接口，包括Sensor列表查询、Sensor启停、Sensor订阅及取消订阅，Sensor参数配置等功能。Sensor设备驱动的开发是基于HDF驱动框架基础上，结合操作系统适配层（OSAL）和平台驱动接口（比如I2C/SPI/UART总线等平台资源）能力，屏蔽不同操作系统和平台总线资源差异，实现Sensor驱动“一次开发，多系统部署”的目标。Sensor驱动模型如图1所示。

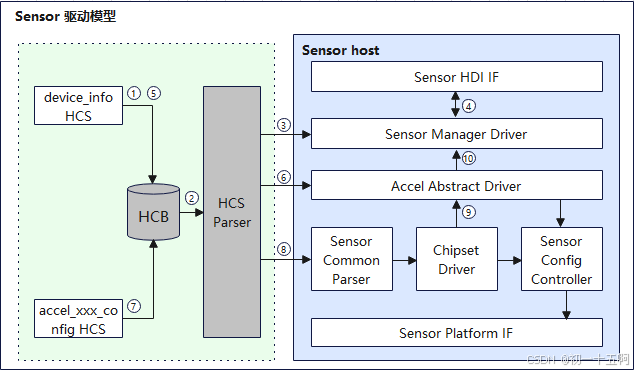

图 1 Sensor驱动模型图

基本概念

目前根据sensorId将Sensor分为医学类Sensor、传统类Sensor两种。

• 医学类Sensor：已订阅的sensorId枚举值在128-160范围的为医学类Sensor。

• 传统类Sensor：已订阅的sensorId枚举值不在128-160范围的为传统类Sensor。

运作机制

通过介绍Sensor驱动模型的加载以及运行流程，对模型内部关键组件以及关联组件之间的关系进行了划分，整体加载流程如图2所示：

图 2 Sensor驱动运行图

Sensor驱动模型以标准系统RK3568产品中的加速度传感器驱动为例，介绍整个驱动加载及运行流程：

1. 从device_info.hcs配置文件中的Sensor Host读取到Sensor设备管理配置信息。
2. HDF配置框架从HCB数据库中解析Sensor设备管理配置信息，并关联对应设备驱动。
3. 加载并初始化Sensor设备管理驱动。
4. Sensor设备管理驱动向HDI发布Sensor基础能力接口。
5. 从device_info.hcs配置文件中的Sensor Host读取到加速度传感器驱动配置信息。
6. 加载加速度传感器抽象驱动，调用初始化接口，完成Sensor器件的驱动资源分配和数据处理队列的创建。
7. 从accel_xxx_config.hcs配置文件中读取到加速度传感器差异化驱动配置和私有化配置信息。
8. 加速度传感器芯片差异化驱动，调用通用配置解析接口，完成器件属性信息解析，器件寄存器解析。
9. 加速度传感器芯片差异化驱动完成器件的探测，并分配加速度传感器配置资源和加速度传感器差异化接口注册。
10. 加速度传感器成功探测到器件之后，加速度传感器芯片差异化驱动通知加速度传感器抽象驱动，注册加速度传感器设备到Sensor设备管理中。

开发指导

场景介绍

• 通过重力和陀螺仪传感器数据，能感知设备倾斜和旋转量，提高用户在游戏场景中的体验。
• 通过接近光传感器数据，感知距离遮挡物的距离，使设备能够自动亮灭屏，达到防误触目的。例如，手机通话时，如屏幕距离人脸过近，则自动关闭屏幕，防止误触的同时降低功耗。
• 通过气压计传感器数据，可以准确的判断设备当前所处的海拔。
• 通过环境光传感器数据，设备能够实现背光自动调节。
• 通过霍尔传感器数据，设备可以实现皮套功能，皮套合上，手机上开一个小窗口，可降低功耗。

接口说明

Sensor驱动模型对外开放的API接口能力如下：

• 提供Sensor HDI（Hardware Device Interface）能力接口，简化服务开发。
• 提供Sensor驱动模型能力接口：
  • 依赖HDF驱动框架实现Sensor器件驱动的加载、器件探测、注册和去注册等能力。
  • 提供同一类型Sensor器件驱动归一接口、寄存器配置解析操作接口、总线访问抽象接口和平台抽象接口。
• 提供开发者实现的能力接口：依赖HDF驱动框架的HCS（HDF Configuration Source）配置管理，根据同类型Sensor差异化配置，实现Sensor器件参数序列化配置和器件部分操作接口，简化Sensor器件驱动开发。

Sensor驱动模型对外开放的API接口能力的具体实现请参考：

表 1 Sensor驱动模型对外API接口功能介绍

注：以下接口列举的为C接口，接口声明见文件/drivers/peripheral/sensor/interfaces/include。

Sensor驱动模型对驱动开发者开放的功能接口，驱动开发者无需实现，直接使用，请参考：

表2 Sensor驱动模型对驱动开发者开放的功能接口列表
