功能简介

Touchscreen驱动用于驱动触摸屏使其正常工作，该驱动主要完成如下工作：对触摸屏驱动IC进行上电、配置硬件管脚并初始化其状态、注册中断、配置通信接口（I2C或SPI）、设定Input相关配置、下载及更新固件等操作。

在HDF（Hardware Driver Foundation）驱动管理框架的基础上，Input驱动模型通过调用OSAL接口层和Platform接口层提供的基础接口进行开发，涉及的接口包括bus通信接口、操作系统原生接口（memory、lock、thread、timer等）。由于OSAL接口和Platform接口屏蔽了芯片平台的差异，所以基于Input驱动模型实现的Touchscreen驱动可以进行跨平台、跨OS迁移，从而实现驱动的一次开发、多端部署。

运作机制

Input模型整体的框架如图1所示。Input驱动模型基于HDF驱动框架、Platform接口、OSAL接口进行开发，向上对接规范化的驱动接口HDI（Hardware Device Interface）层，通过Input-HDI层对外提供硬件能力，即上层Input Service可以通过HDI接口层获取相应的驱动能力，进而操控Touchscreen等输入设备。

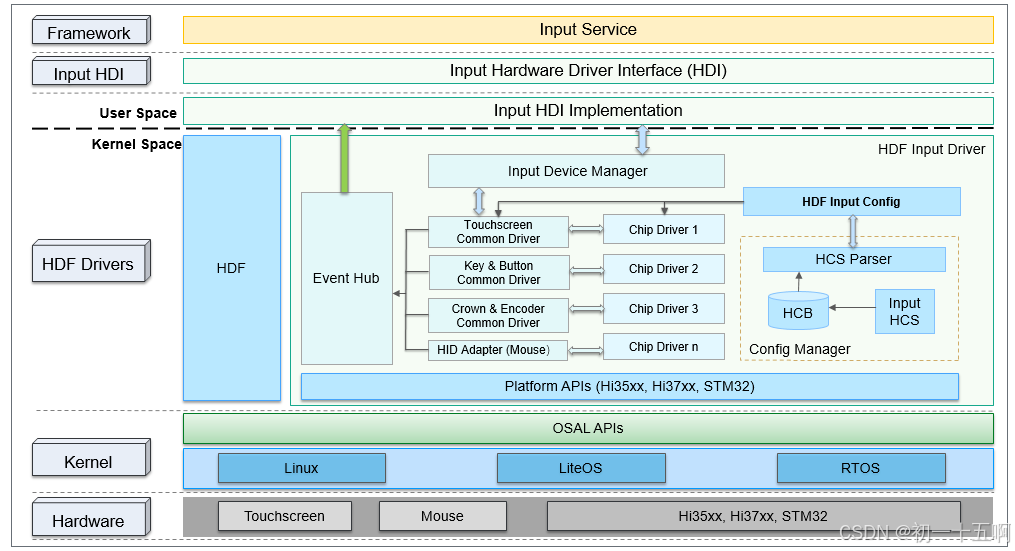

图1 基于HDF驱动框架的Input驱动模型

Input驱动模型核心部分由设备管理层、公共驱动层、器件驱动层组成。器件产生的数据借助平台数据通道能力从内核传递到用户态，驱动模型通过配置文件适配不同器件及硬件平台，提高开发者对器件驱动的开发效率。如下为模型各部分的说明：

Input设备管理：为各类输入设备驱动提供Input设备的注册、注销接口，同时对Input设备列表进行统一管理。
Input平台驱动：指各类Input设备的公共抽象驱动（例如触摸屏的公共驱动），该部分主要负责对板级硬件进行初始化、硬件中断处理、向manager注册Input设备等。
Input器件驱动：指各器件厂家的差异化驱动，开发者可以通过适配平台驱动预留的差异化接口进行器件驱动开发，实现器件驱动开发量最小化。
Input数据通道：提供一套通用的数据上报通道，各类别的Input设备驱动均可用此通道上报Input事件。
Input配置解析：负责对Input设备的板级配置及器件私有配置进行解析及管理。
