[通信与计算]通信原理14:通信系统仿真原理与工程实践

本文从工程角度系统介绍通信系统仿真技术，包括链路级和系统级仿真、离散事件仿真、解析-仿真混合方法以及仿真平台/硬件在环方案，并讨论仿真工作流、验证方法和常见陷阱，可作为通信系统设计和性能评估的参考资料。

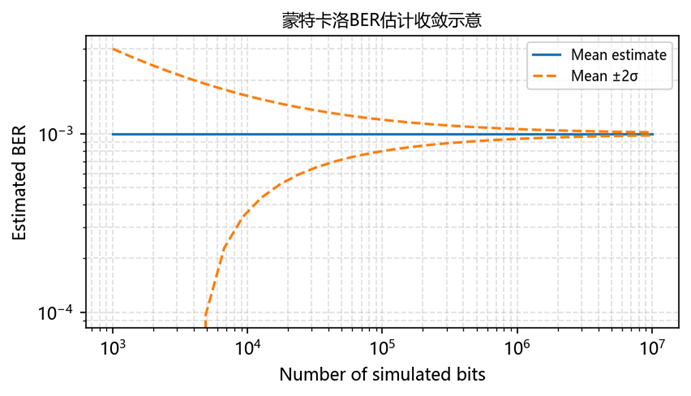

图1：随仿真比特数增加，蒙特卡洛BER估计收敛情况的示意曲线。

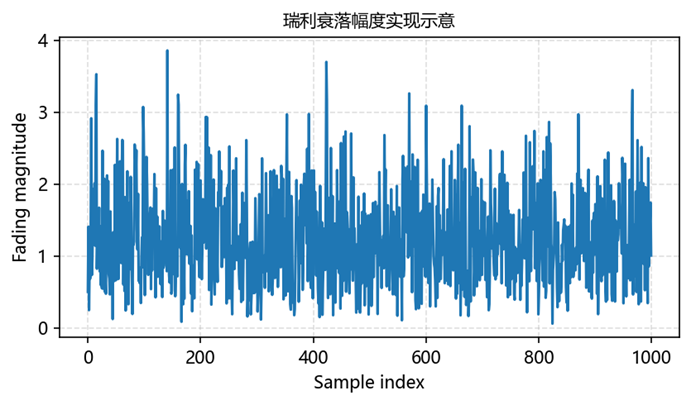

图2：瑞利衰落幅度随时间变化的一个示例实现（示意）。

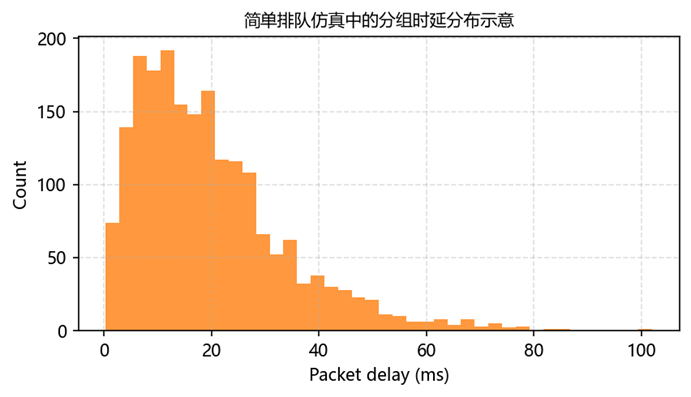

图3：在简单排队模型中得到的分组时延直方图示意。

表1：通信系统常见仿真类型及其典型适用范围和工程关注点。

表2：解析建模与仿真在不同维度上的对比。

表3：通信系统仿真项目的典型工作流程及关键问题。

1. 通信系统仿真的角色

仿真是通信系统工程中的核心工具，与解析建模和实测数据相互补充。通过仿真可以在可控环境下探索复杂场景，包括真实信道条件、用户行为、协议交互和实现约束等。

在架构和算法方案初期，仿真有助于比较不同候选方案；在后期，仿真支持参数调优、性能验证和标准演进过程中的回归测试。

设计良好的仿真活动能够为设计决策提供量化依据，并通过揭示极端和压力场景，帮助降低实际部署的风险。

2. 链路级仿真原理

链路级仿真聚焦于单条链路的物理层，通常建模调制、编码、信道损伤（噪声、衰落、干扰）以及接收算法（同步、均衡、检测和译码）。

常用方法是蒙特卡洛仿真：生成随机比特序列，经调制定成波形，通过信道模型和损伤处理后输入接收机，统计在不同SNR和信道条件下的比特或块错误率。

链路级仿真中的关键设计点包括：仿真比特数以保证统计置信度、SNR采样粒度、选择适当的信道模型（AWGN与多径衰落等）以及是否考虑相位噪声、非线性等硬件损伤。

3. 系统级和网络仿真

系统级仿真将关注点从单链路扩展到整个网络或多小区部署。为了提高可伸缩性，通常采用抽象层，如有效SINR映射或链路到系统接口，将物理层性能与上层行为连接。

此类仿真需要建模用户分布、业务流量、移动性、调度和资源分配策略，是评估容量、覆盖、QoS和公平性等系统级指标的关键工具。

工程挑战包括支持大量用户和小区的可伸缩性、保持足够的细节以刻画关键效应（干扰、移动性、切换等），以及使仿真假设与标准化模型和外场数据保持一致。

4. 离散事件仿真与协议建模

离散事件仿真将系统描述为一系列带时间戳的事件和状态变化，典型事件包括分组到达、入队/出队、定时器超时、重传和协议状态迁移等。

该方法非常适合分析分组级性能、MAC和ARQ等协议设计，以及物理层、MAC层和更高层之间的交互。ns-3、OMNeT++等工具提供了构建此类仿真所需的框架。

设计离散事件仿真时需关注时间分辨率、事件调度效率、随机种子管理以及为各协议和缓冲区定义既准确又可实现的模型。

5. 解析-仿真混合方法与仿真平台

混合方法通过对易于解析建模的部分使用公式、对复杂部分使用仿真来节省运行时间或扩展覆盖范围。例如，对某些调制方案可用解析BER与SNR关系代替完整波形仿真，而对具有复杂干扰或移动模式的场景仍采用仿真。

仿真平台和仿真器方案则介于纯仿真和外场测试之间：真实协议栈、操作系统或硬件在受控的信道环境中运行，该环境由信道仿真器或软件定义无线电实现。

在需要验证系统在难以在实验室或外场重现的条件下的行为时（如高速移动、罕见干扰模式），工程师通常采用混合方法和仿真平台。

6. 仿真工作流、验证与可重复性

稳健的仿真工作流通常从明确需求和范围开始，随后进行模型选择、实现与配置、仿真运行和结果分析。各步骤应有文档记录，配置文件需完整记录参数和随机种子。

验证过程包括在简单场景下检查仿真结果是否与解析基线一致，统计分布和均值是否合理，以及在增加样本数时仿真结果是否收敛。敏感性分析有助于识别对结果影响最大的参数。

可重复性至关重要：工程师需要能够重复运行仿真并获得一致统计结果。版本控制、结构化配置管理和自动回归测试是成熟仿真环境中的常规实践。

7. 常见陷阱与最佳实践

常见陷阱包括样本数不足、随机种子配置不当、误解统计置信区间以及忽略模型简化假设对结果的影响。文档不足也会导致难以复现或扩展既有研究。

最佳实践包括用解析公式对仿真结果进行交叉验证、实现基本常识检查（例如在SNR提高或编码增益增加时性能应改善）、以及区分瞬态与稳态行为。

高质量的结果沟通需要清晰的图表和文字说明，突出关键发现、限制和推荐行动。仿真工件（代码、配置和数据）应合理组织，以支持团队协作和长期复用。
