高铁地铁直流照明，真能实现“零频闪”吗？高可靠节能方案面临哪些技术挑战？

一、系统简介

高铁站、地铁车站包含站厅、站台、地下隧道、设备机房、地下车库、换乘廊道多区域照明，轨道交通场景工况严苛：地下空间常年高湿、列车运行强电磁干扰、设备持续振动；传统交流照明灯具内置驱动易受电磁干扰频闪，损伤乘客视力；长区间隧道线路压降大，首尾照度不均；照明系统与车站 BAS、FAS 消防系统联动困难；无分区能耗计量，站厅、隧道、机房照明统一管控难度大；故障灯具需进入轨道区间检修，运维风险高。

本方案匹配轨道交通原生直流供电特性，采用地面机房集中直流整流架构，统一输出稳定直流母线，灯具端简化为小型 DC/DC 驱动；直流载波通信实现站厅、站台、隧道、机房分区独立能耗计量；无频闪直流光源适配长时间候车、乘车场景；系统支持联动火灾报警系统，火警瞬间切换应急直流照明；具备抗振动、抗电磁干扰、防潮绝缘多重防护，完美适配地铁、高铁地下密闭高湿环境，同时实现客流动态调光、故障远程预警。

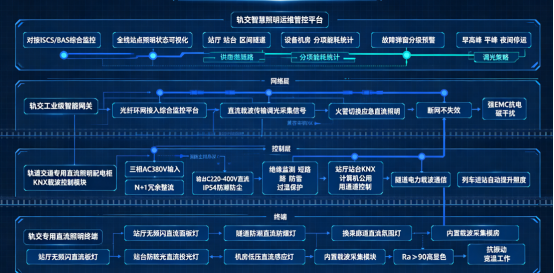

二.分布式系统架构

1.管理层：轨交智慧照明运维管控平台

对接地铁 / 高铁综合监控系统（ISCS/BAS），大屏可视化展示全线站点照明状态；按站厅、站台、区间隧道、设备机房分项统计照

明能耗；故障弹窗分级预警（轨道区间故障优先推送）；预设早高峰、平峰、夜间停运多套调光策略，停运时段隧道仅保留应急低亮度照明。

2.网络层：轨交工业级智能网关

上行光纤环网接入车站综合监控平台，下行直流载波传输调光、采集信号；原生兼容 FAS 消防主机协议，收到火警信号本地立即切换应急直流照明，断网不失效；强 EMC 抗电磁干扰设计，抵御列车牵引系统电磁辐射；支持多站点分布式统一管理。

3.控制层：轨道交通专用直流照明配电柜 + KNX 载波控制模块

直流照明柜：三相 AC380V 输入，N+1 冗余整流模块，输出 DC220-400V 直流，IP54 防潮防尘，适配地下机房潮湿环境；集成绝缘监测、短路、防雷、过温多重保护；

4.回路载波控制器 + KNX 执行模块：站厅、站台采用 KNX 总线分区控制，隧道依靠电力载波通信；分回路采集能耗、下发调光指令，支持列车进站自动提升站台照度；

加固抗振动结构，抵御列车通行持续震动。

5.终端层：轨交专用直流照明终端

站厅无频闪直流面板灯、站台防眩光直流投光灯、隧道防潮直流防爆灯、机房低压直流感应灯、换乘廊道直流氛围灯；灯具内置载波采集单元，全程无频闪，显色指数 Ra≥90；抗振动、宽温工作，适配地下常年潮湿、温差大工况。

三、方案核心优势

1.强抗干扰、零频闪，适配轨交电磁环境：

直流供电无交流工频频闪，不受列车牵引电磁干扰，长时间候车不刺眼；灯具加固抗振动，隧道长期运行故障率降低 65%。

2.长距离输电无压降，隧道照度均匀：

直流线路压降仅 3%-5%，数公里区间隧道首尾照度差值极小，彻底解决传统交流 “头亮尾暗” 行车安全隐患。

3.消防联动安全冗余高：

网关本地离线联动逻辑，无需依赖上层平台，火警触发全线自动切换应急直流照明，满足轨道交通消防强制规范。

4.全周期运维成本下降：

驱动电源集中于地面机房，隧道内无高空、轨道内驱动故障；平台远程预判灯具老化，天窗统一检修，减少轨道占道停运维护频次。

四、核心配套产品详细介绍

轨交专用防潮直流照明配电柜

地下机房专用 IP54 防尘防潮，加固柜体抗列车震动；N+1 高频整流模块，DC220~400V 稳定输出；集成绝缘监测、防雷、防浪涌保护，抵御列车牵引强电磁冲击；支持消防应急回路独立供电，火警自动满功率输出；分回路计量，对接车站综合监控系统。

KNX 载波一体化回路控制器

双通信架构：站厅站台 KNX 总线精细化控制，隧道直流电力载波远距离传输；兼容 BAS、FAS 消防协议，本地实现火警联动应急照明；采集各回路能耗、电流、故障状态，下发无极调光指令；加固抗震结构，适配轨道持续振动环境。

工业级多协议轨交智能网关

强 EMC 三级抗电磁干扰，隔绝列车牵引辐射；上行光纤环网对接 ISCS 综合监控，下行同时兼容 KNX、PLC 载波、RS485；本地边缘逻辑运算，断网独立执行消防联动、定时调光；支持多站点集群管理，协议库覆盖轨交全品类设备。
