直流照明新纪元：公路隧道零压降高可靠供电整体解决方案

一、系统简介

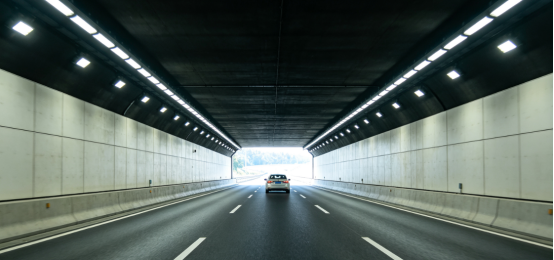

高速公路、城市下穿隧道空间密闭、常年高湿、通风差，传统交流照明存在多重痛点：隧道单灯内置驱动长期潮湿环境极易短路漏电；长距离隧道交流线路压降最高达 12.7%，出入口、中段照度差异巨大，形成 “黑洞 / 白洞” 视觉隐患；无法根据洞外亮度、车流量动态无级调光；交流系统谐波干扰监控设备；故障灯具需占道封路检修，影响通行；无分段能耗计量，运维成本居高不下。

本方案采用高压直流集中供电架构，隧道洞口配电房部署直流照明柜，统一完成 AC-DC 整流，直流母线沿隧道全线敷设，灯具仅配置小型 DC/DC 恒流驱动；依托直流电力载波实现入口段、过渡段、中段、出口段分段独立能耗计量；搭配洞外亮度传感器、车流量雷达实现自适应调光；系统悬浮直流绝缘设计，潮湿隧道无漏电风险；模块化 N+1 冗余供电，单模块故障不中断隧道照明，大幅提升行车安全与系统可靠性。

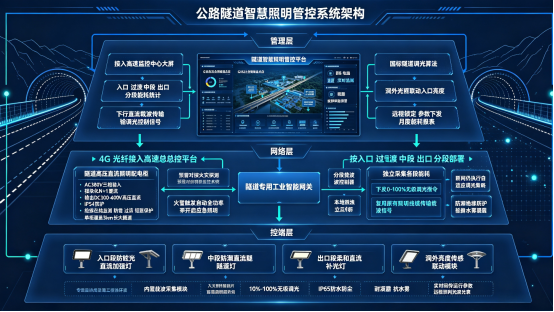

二.系统架构

1.管理层：隧道智慧照明管控平台

接入高速监控中心大屏，GIS 标注全线隧道点位；按入口、过渡、中段、出口分段统计照明能耗；实时监测灯具电压、电流、温度，断路、短路故障弹窗报警；内置国标隧道调光算法，根据洞外光照自动匹配入口明暗过渡亮度；支持远程锁定、参数下发、月度能耗报表导出。

2.网络层：隧道专用工业智能网关

上行 4G / 光纤接入高速总控平台，下行直流载波传输调光控制信号；预留对接隧道火灾探测、视频监控系统，火警触发自动全功率开启应急照明；具备本地独立运算能力，断网状态下仍执行自适应调光策略；宽温、防潮设计适配隧道洞口温差大环境。

3.控制层：隧道高压直流照明配电柜 + 分段载波控制器

直流照明柜：AC380V 三相输入，模块化 N+1 整流，输出 DC300-400V 高压直流，防护 IP54，集成绝缘在线监测、防雷、过流、短路保护；单柜容量覆盖单条 3km 长大隧道；

4.分段载波回路控制器：按隧道照明分段部署，独立采集各段能耗、下发无级调光指令；复用原有照明线缆传输载波信号，无需新增通信管线；

全回路防潮绝缘防护，抵御隧道水雾凝露侵蚀。

5.终端层：隧道专用直流照明灯具

入口段防眩光直流加强灯、中段防潮直流隧道灯、出口段柔和直流补光灯；灯具内置载波采集模块，支持 10%-100% 无级调光；IP65 防水防尘，耐凝露、抗水雾；实时回传运行参数，远程预判光源光衰。

三、方案核心优势

1.长隧照度均匀，消除行车视觉隐患：

直流输电压降控制在 4% 以内，整条隧道亮度无明显衰减，完美解决交流系统 “头亮尾暗”，满足公路隧道照明规范照度均匀度≥0.7 要求。

2.潮湿环境高安全，杜绝漏电风险：

悬浮直流供电 + 实时绝缘监测，隧道水雾、积水环境无触电隐患，大幅降低电气火灾风险。

自适应智能调光，综合节能 40% 以上：联动洞外光照、车流量动态调节亮度，白天入口强光时段自动提升照度，夜间、车流量少时降功率，年节电显著。

3.高冗余不间断供电：

电源模块 N+1 热插拔冗余，单台整流模块损坏不影响隧道整体照明；地面机柜集中维护，无需封路高空检修，交通通行影响降至最低。

四、核心配套产品详细介绍

长大隧道高压直流集中供电柜

洞口户外 IP54 防护，适应昼夜温差、雨水凝露；N+1 热插拔整流模块，DC300~400V 高压直流输出，适配 3km 以内长隧道；24 小时绝缘在线监测，线路渗水、破损即时报警；全回路防雷、短路、过温保护；分段电量采集，对接高速监控平台。

分段电力载波回路控制器

按隧道入口/过渡/中段/出口四段独立管控，分段计量能耗；基于直流 PLC 载波，复用原有照明线缆，无需新增信号线；内置国标隧道自适应调光算法，联动亮度传感器自动调节照度；本地缓存策略，断网持续运行自适应调光。

隧道专用多协议工业网关

宽温 - 40℃~70℃，防潮抗水雾；上行光纤 / 4G 对接高速总控，下行载波传输调光信号；原生对接隧道火灾探测器、视频监控，火警一键全开应急照明；本地独立运算，无网络也能保障隧道基础照明逻辑。
