TI AM3352/54/59 工业核心板硬件说明书

最新推荐文章于 2026-08-05 16:54:42 发布
原创 最新推荐文章于 2026-08-05 16:54:42 发布 · 置顶 · 1k 阅读 · 1
收录于
AM335x

当前文章被收录于：

AM335x
35 篇文章 9 人学习
订阅专栏 查看详情
本文档详细介绍了创龙科技SOM-TL335x-S工业核心板的硬件资源，包括CPU、ROM、RAM、晶振、电源管理等。核心板基于TI Sitara系列AM3352/54/59处理器，支持eMMC/NAND FLASH、SPI FLASH，提供千兆网口、LCD等接口。文档涵盖引脚定义、电气特性和机械尺寸，适用于工业应用环境的设计与开发。

创龙科技SOM-TL335x-S是一款基于TI Sitara系列AM3352/AM3354/AM3359 ARM Cortex-A8高性能低功耗处理器设计的低成本工业级核心板，通过邮票孔连接方式引出千兆网口、LCD、GPMC等接口。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。典型应用领域分别为：通讯管理、数据采集、人机交互、运动控制、智能电力。

硬件资源

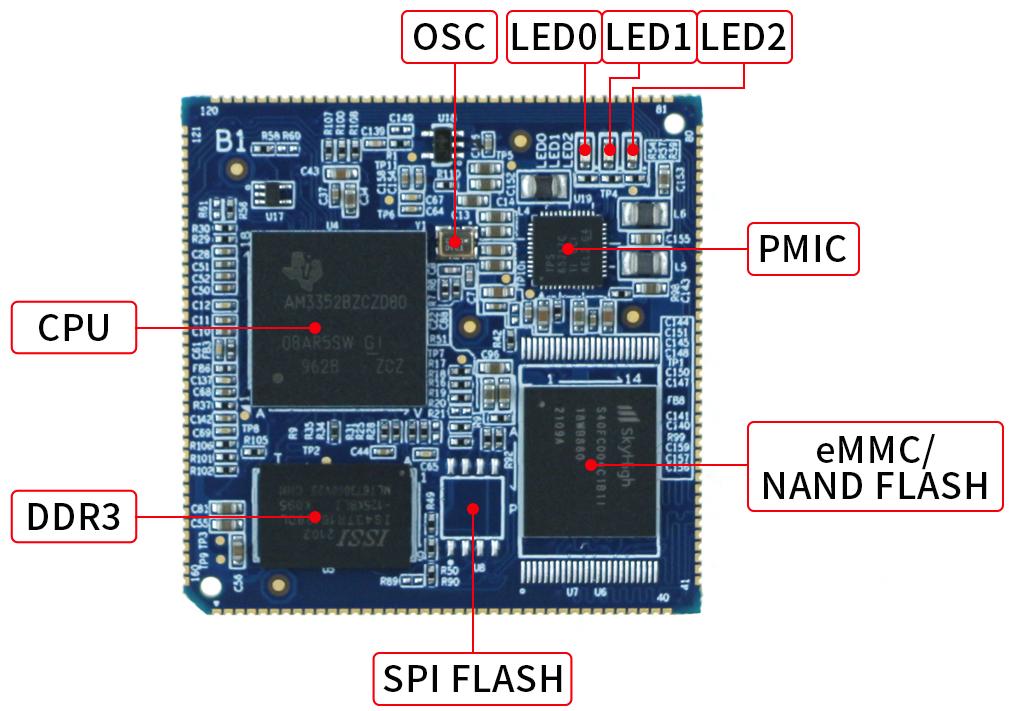

SOM-TL335x-S核心板板载CPU、ROM、RAM、晶振、电源管理芯片、LED等硬件资源，并通过邮票孔连接方式引出IO。

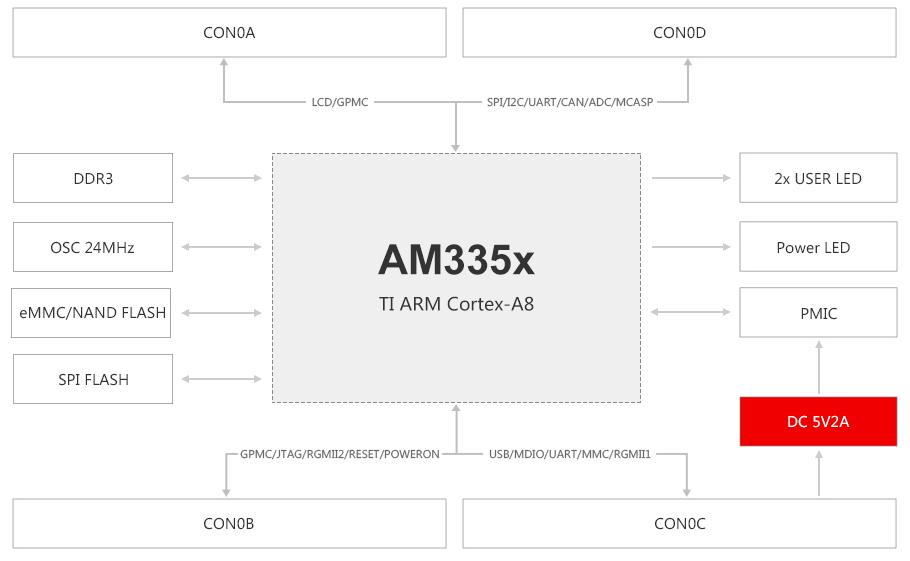

图 1 核心板硬件框图

图 2

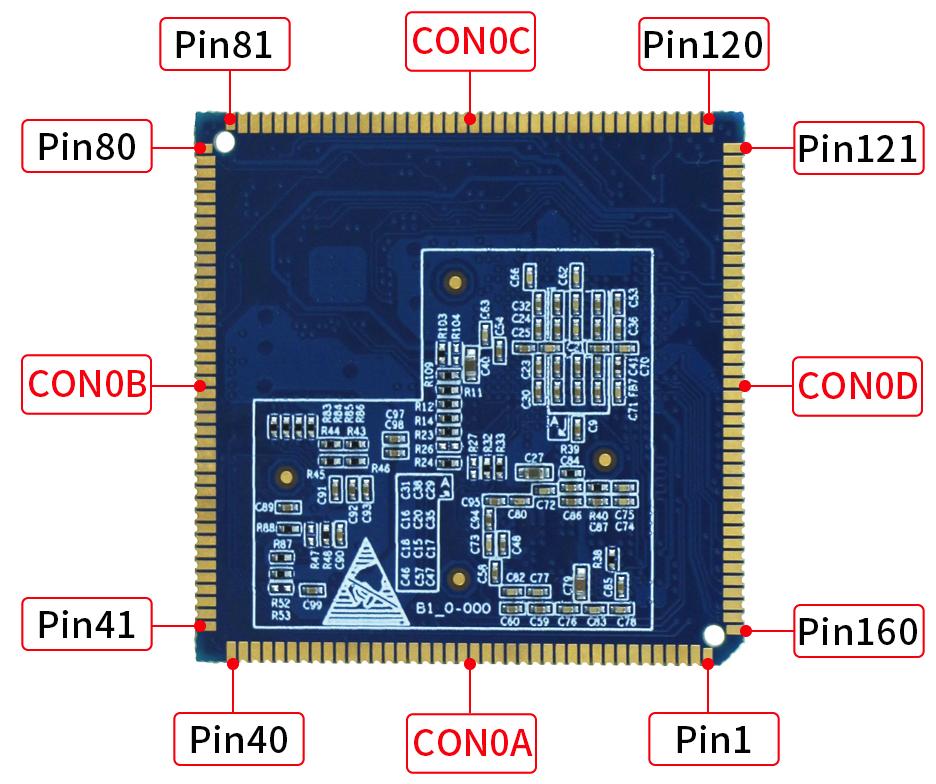

核心板采用4x 40pin邮票孔连接方式，共160pin，引脚间距为1.0mm。

图 3

CPU

核心板CPU
