Altium Designer 绘制板边包地、不规则焊盘的禁布区

在画PCB板时，有时候会有在板边包一圈金属地铜线的需求，可简易抑制EMI。同时，需要过波峰焊的通孔焊盘，焊接面会有5mm的区域要避让器件，遇到不规则焊盘，如何绘制避让区域，方便清晰的Layout呢，如下（演示版本为AD21）。

一、板边包地

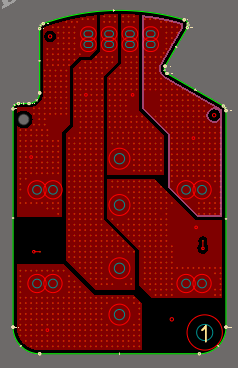

1，打开板框层，复制板框，粘贴到任一走线层

2，选中粘贴到走线层的框线，赋予其网络属性，可以随意设置，我这里给了F，因为一会儿板边包的线就是F网络

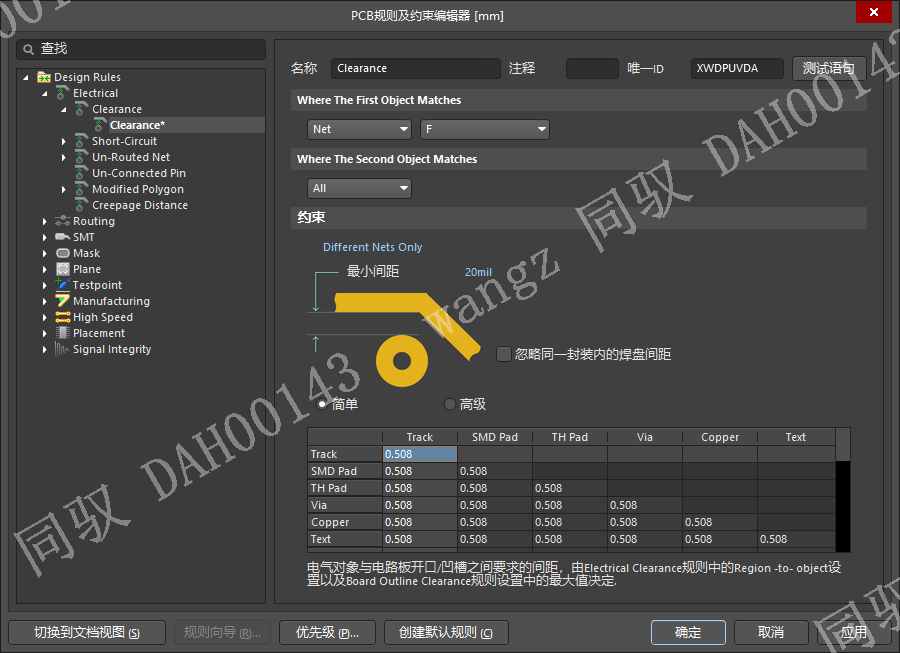

3，DR进入规则设置，新建Electrical Clearance，为F网络加上避让规则，避让距离为你需要内缩距离的一半。（我需要避让40mil，规则里给了20mil）

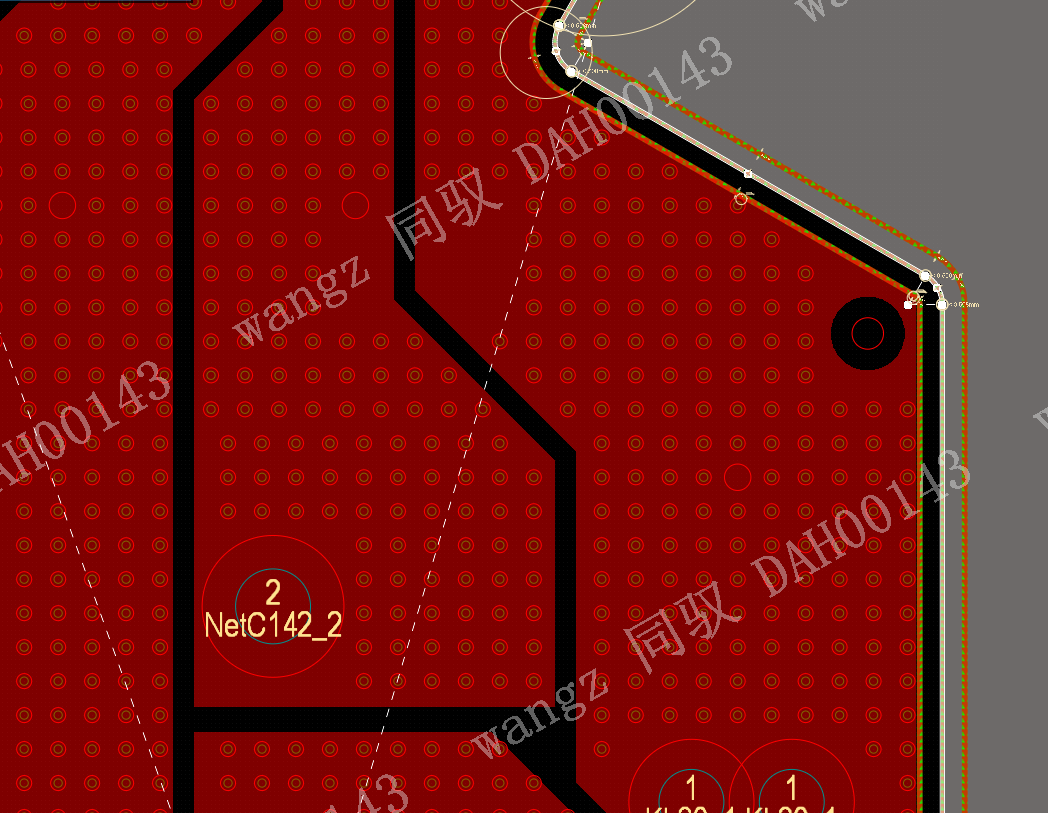

4，回到PCB板，选中走线层的框线，快捷键TJ，描画选择对象的外形

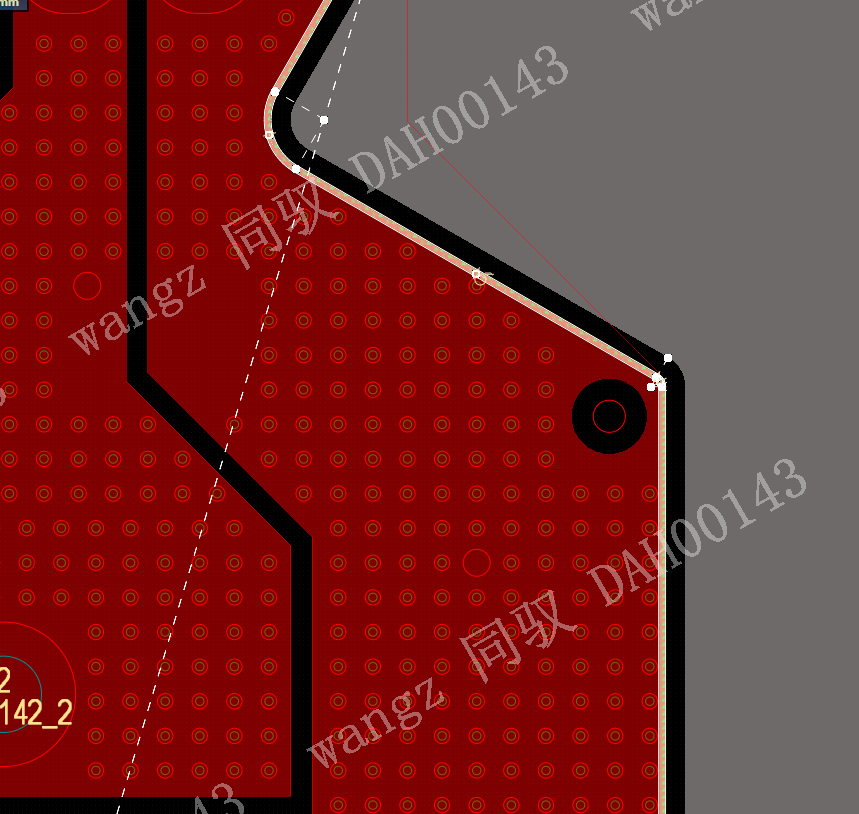

可以发现，在框线的内外都出现了两根和框线形状相同的线，外侧是不需要的，删除，框线也不需要，删除

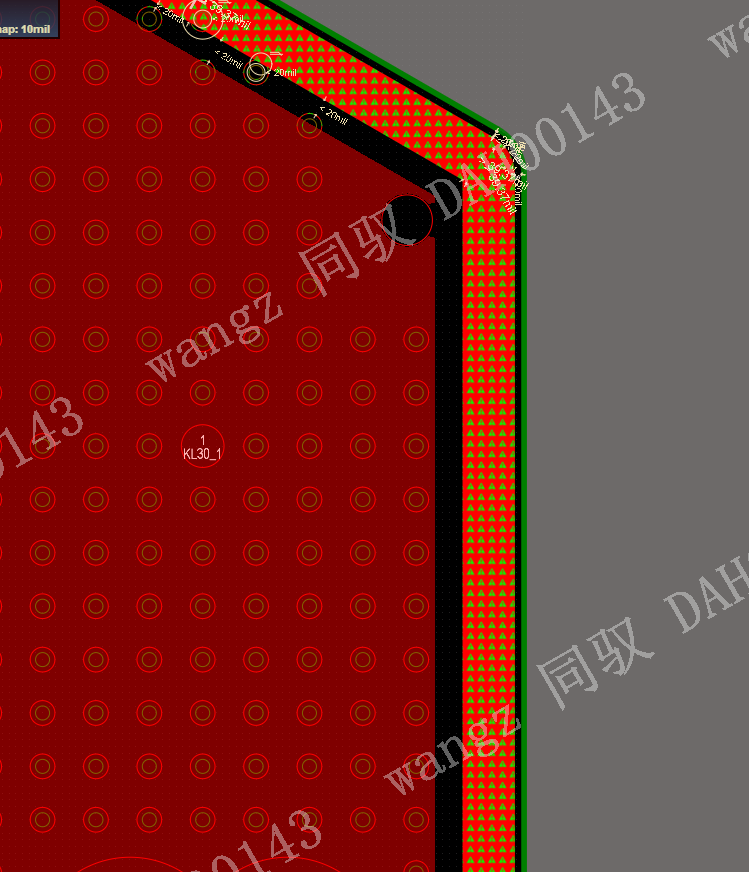

5，选中内侧线

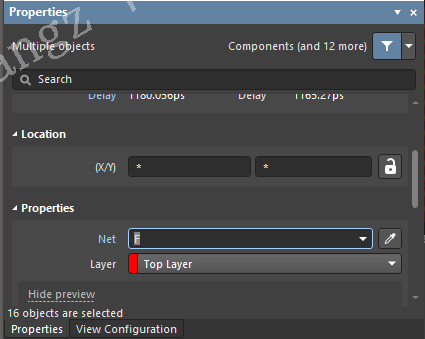

将其线宽设置为你需要内缩的距离，并加上网络

至此，大体的内缩线就画好了，还需要将此线复制到每一层，包括Solder层，为这根线打上过孔

并且，用了内缩线就不建议用keep out层了，会大量报错

删除刚才建立的规则。

二、不规则焊盘的避让区域

原理同上，还是用到描绘选择对象的外形功能

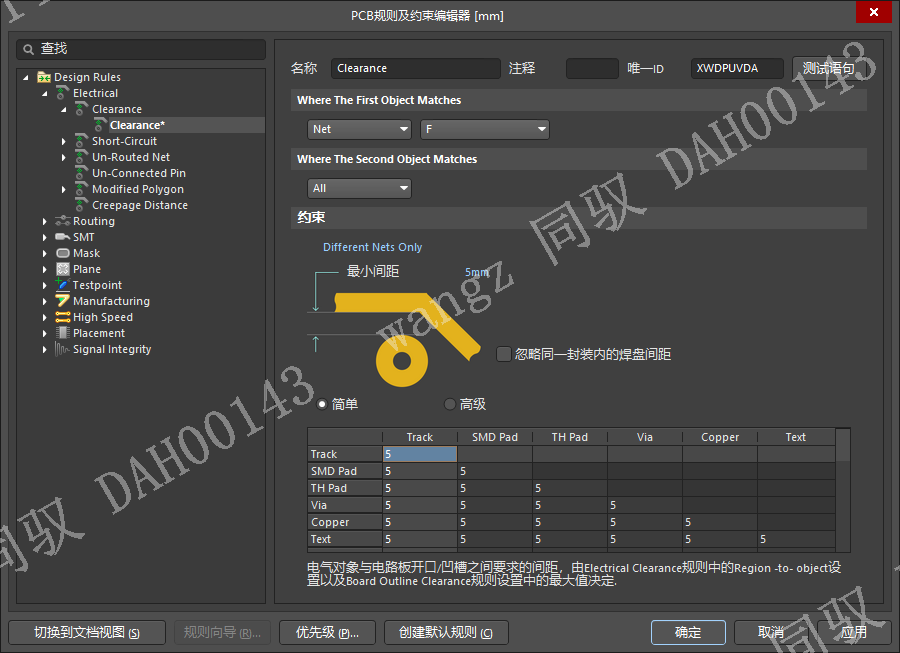

1，在规则中设置，某一网络到all的避让，避让距离为你需要，焊盘避让器件的距离，比如5mm（我这里依旧用F）

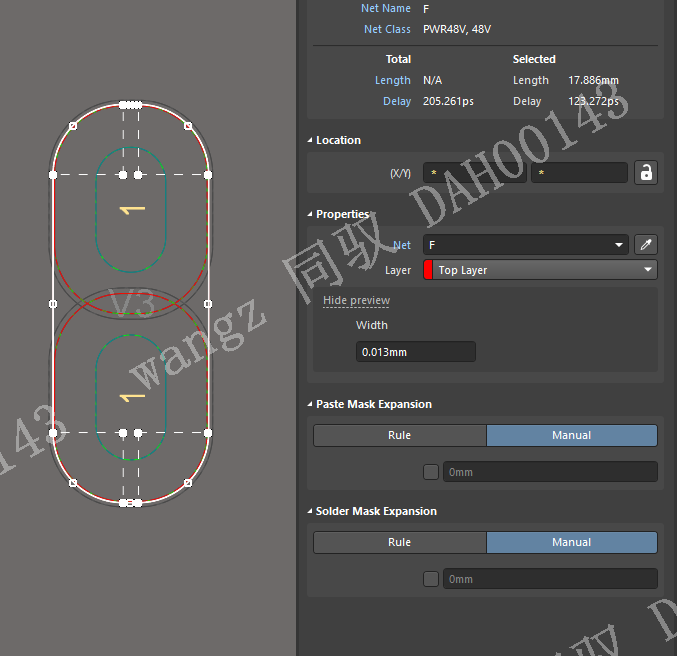

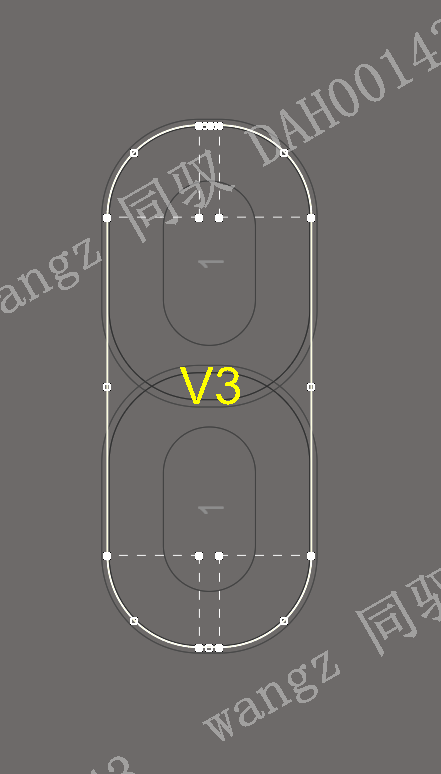

2，回到PCB板，沿着焊盘边缘画线。

用AD的shift+空格切换画线方式，可以画出圆角线

3，将画出的线放到走线层，选中线，给线赋予网络F

4，TJ

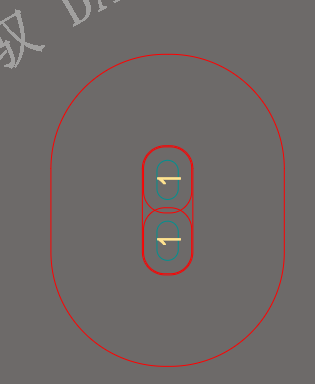

禁布区就好啦

可以把禁布区复制到丝印层

记得删除刚才建立的规则

文终
