GPU常见硬件故障总结：4类典型故障现象及判断思路

随着 AI 大模型训练、推理业务快速发展，GPU 长时间高负载运行已成为常态。

与此同时，GPU 硬件故障也呈现出更加复杂的特点。从 GPU 核心、HBM 显存，到供电系统、PCIe、NVLink 高速互联，不同硬件模块发生异常，都可能导致 GPU 无法正常工作。

很多人在遇到 GPU 故障时，第一反应是查看报错信息。

但在实际维修过程中，仅凭软件报错或单一现象，通常很难准确判断故障来源。相同的故障现象，可能对应不同的硬件模块；不同的硬件故障，也可能表现出相似的异常信息。

因此，建立正确的故障分类思路，是 GPU 硬件维修和故障定位的重要前提。

本文结合日常 GPU 板卡及模组维修经验，对几类最常见的硬件故障现象进行整理，并分析其可能涉及的硬件模块及判断思路，供大家参考。

一、GPU无法识别

GPU 无法识别，是 AI 服务器维修中最常见的故障类型之一。

常见表现

• 系统无法识别 GPU
• nvidia-smi 查询不到设备
• GPU 初始化失败
• GPU 长时间 Offline
• PCIe 设备无法枚举

可能涉及的硬件

• GPU Core
• GPU Core VRM
• PCIe Interface
• BIOS / Firmware
• 板级供电电路

判断思路

GPU 无法识别并不能直接等同于 GPU Core 损坏。

一般来说：

• 完全无法上电，优先关注供电系统及 VRM 是否正常；
• 能够上电但初始化失败，则需要进一步确认 PCIe 通信、BIOS 固件及 GPU Core 状态。

对于这类故障，应先确定故障发生在哪个阶段，再逐步缩小排查范围。

二、ECC报错与显存异常

HBM3、HBM3E 的广泛应用，使 ECC 相关故障成为当前 AI GPU 中最常见的问题之一。

常见表现

• ECC Error 持续增长
• CUDA Memory Error
• 显存容量异常
• 模型训练中断
• 推理过程中计算异常

可能涉及的硬件

• HBM 显存
• HBM Power Rail
• Memory Signal
• CoWoS 封装相关结构

判断思路

ECC 报错并不一定意味着 HBM 损坏。

例如：

• 持续累积的 Correctable Error（CE）
• 突发性的 Uncorrectable Error（UE）

两者对应的判断方向通常并不相同。

实际分析时，需要结合 ECC 类型、发生频率、负载环境以及板级检测结果综合判断，而不能仅凭 ECC 报错直接更换 HBM。

三、GPU频繁掉卡或训练中断

相比无法识别，这类故障定位难度通常更高。

因为很多 GPU 在基础检测阶段可以正常识别，但在高负载运行过程中才出现异常。

常见表现

• GPU Running Offline
• AI Training Abort
• GPU Reset
• 长时间运行后掉卡
• 高负载运行稳定性下降

可能涉及的硬件

• GPU Core
• VRM
• PCB
• HBM
• Cooling System

判断思路

如果故障主要发生在高负载训练阶段，一般优先关注：

• 供电稳定性
• 散热系统
• 温度变化

如果故障随机出现，则需要进一步分析 PCB、GPU Core 等硬件状态。

不同触发条件，对应的故障方向通常不同。

四、NVLink、PCIe通信异常

随着 HGX、NVL 平台逐渐普及，多 GPU 高速互联已经成为 AI 服务器的重要组成部分。

因此，NVLink、PCIe 等高速链路相关故障也越来越常见。

常见表现

• NVLink Link Down
• GPU Communication Failed
• PCIe Link Speed 降级
• 多卡通信异常
• GPU 无法参与计算

可能涉及的硬件

• PCIe Connector
• NVLink Connector
• SXM Connector
• Board Signal

判断思路

对于通信类故障，应首先确认：

故障是否始终固定在同一张 GPU。

如果固定在同一块板卡，通常优先关注板卡接口及板级信号。

如果故障会随插槽或板卡位置变化，则需要进一步分析平台连接状态，避免误判 GPU 本身。

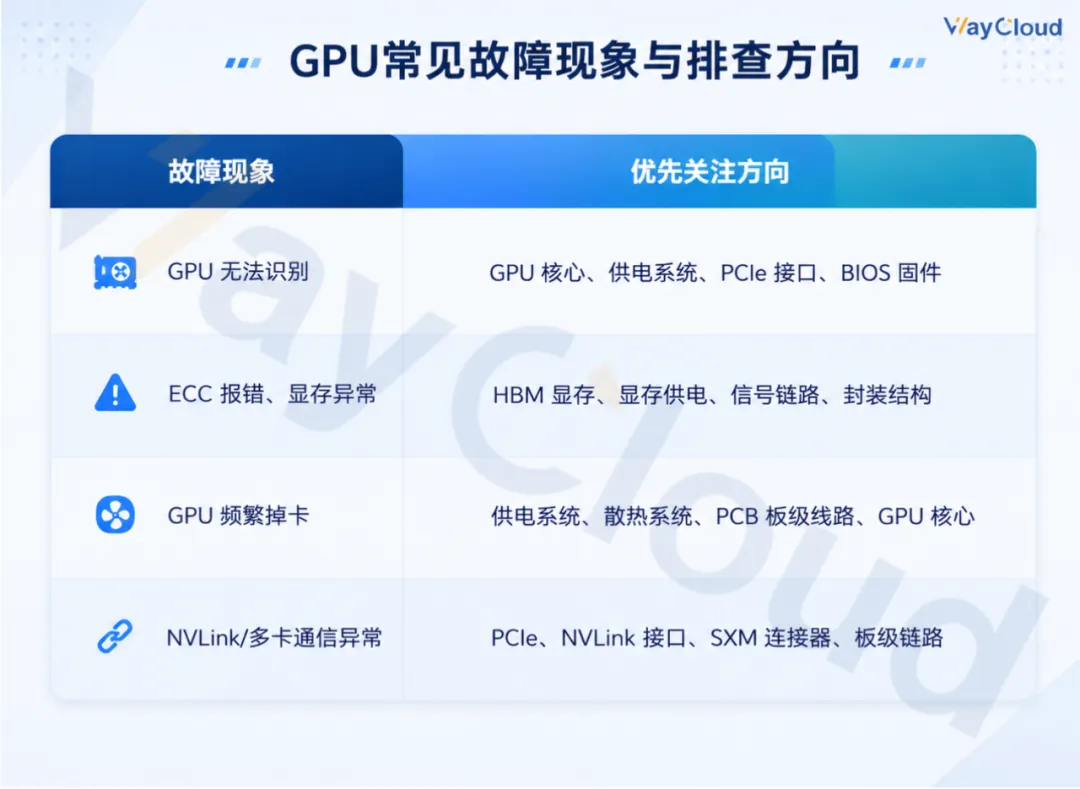

GPU常见故障对应关系

上述对应关系可作为 GPU 故障分析时的参考，但不能直接作为最终故障判断依据。实际维修过程中，还需要结合板级检测、功能验证及压力测试等结果进行综合分析。

随着 AI GPU 功耗不断提升、HBM 显存和高速互联技术持续演进，GPU 硬件故障的表现形式也越来越复杂。

对于维修而言，准确建立故障分类思路，比直接更换器件更重要。

通过故障现象、硬件模块及检测结果之间的对应分析，可以更快缩小故障范围，提高定位效率，也有助于降低误判带来的维修成本。

结语

以上为GPU硬件故障诊断的入门篇，实际维修中需结合板级拆解和自动化测试治具。后续我们还将继续分享 GPU 散热异常、固件故障、服务器整机配套故障 等典型案例，以及 GPU 硬件故障定位中的一些实际维修经验。

欢迎关注维云科技，获取更多GPU硬件深度维修技术分享。

（本文数据来源：维云内部维修案例统计，转载请注明出处）
