Allegro设置花焊盘

Allegro设置花焊盘(十字焊盘),以及出现部分焊盘无法设置解决方式

整板设置花焊盘

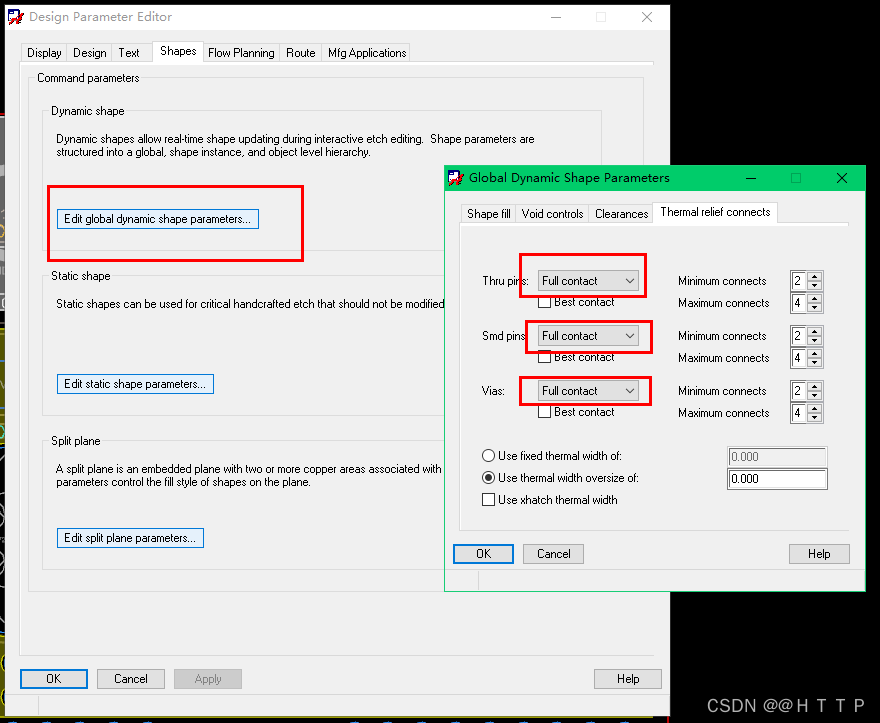

操作步骤
添加和取消均可以
十字花焊盘又称热焊盘、热风焊盘等。其作用是减少焊盘在焊接中向外散热,以防止因过度散热而导致的虚焊或PCB起皮。

1)当你的焊盘是地线时候。十字花可以减少连接地线面积,减慢散热速度,方便焊接。

2)当你的PCB是需要机器贴片,并且是回流焊机,十字花焊盘可以防止PCB起皮(因为需要更多热量来融化锡膏)
1)Orthognal:正交的连接方式;
2)Diagonal:45度斜交的连接方式;
3)Full contact:全连接的连接方式;
4)8 way contact:八角的连接方式;
通常选择:全连接的连接方式

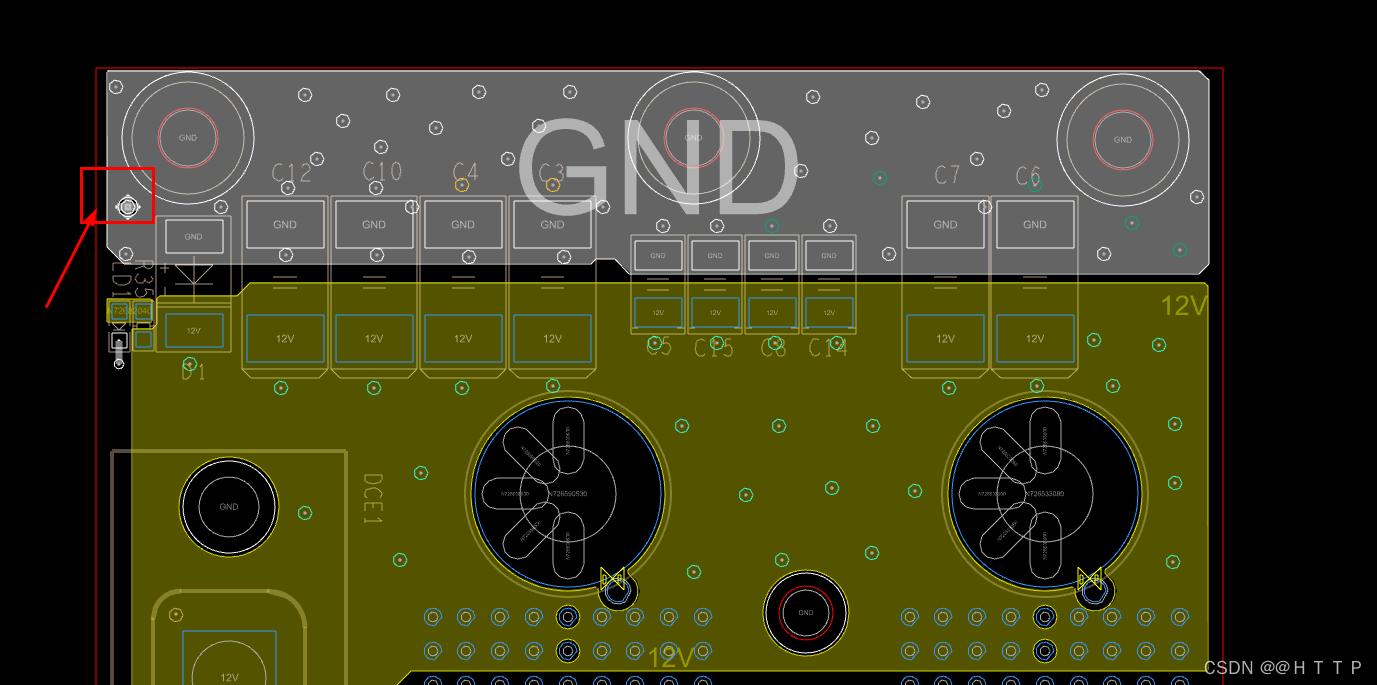

如何修改已进行第一步整板操作后仍有焊盘存在未设置情况

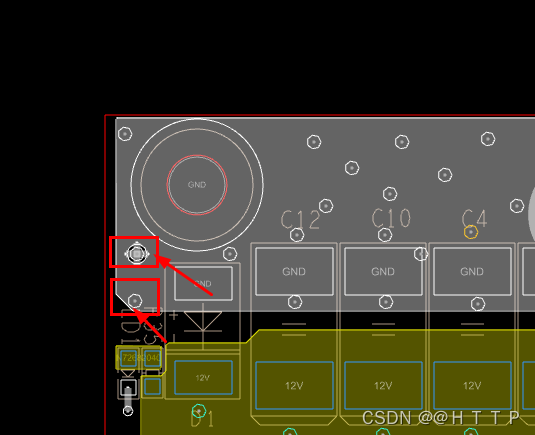

现象
解决方式:

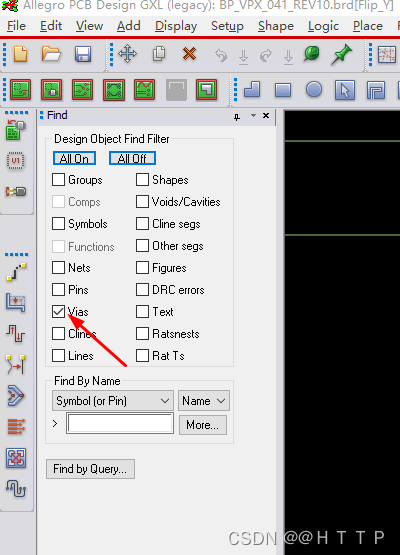

选择需要修改的属性
选择属性

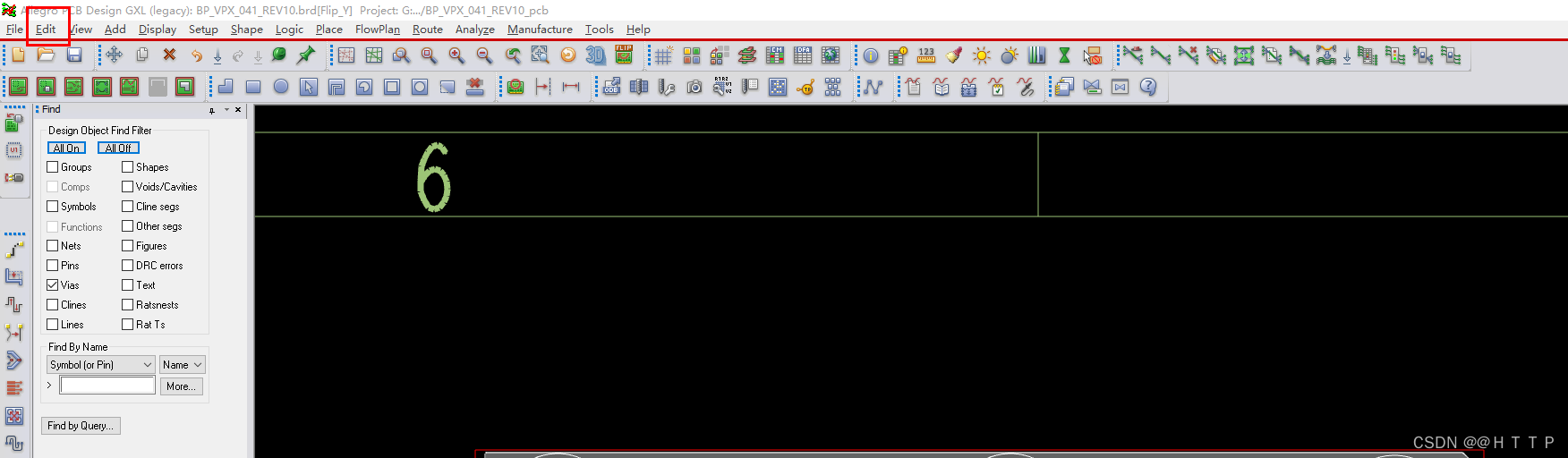

点击edit

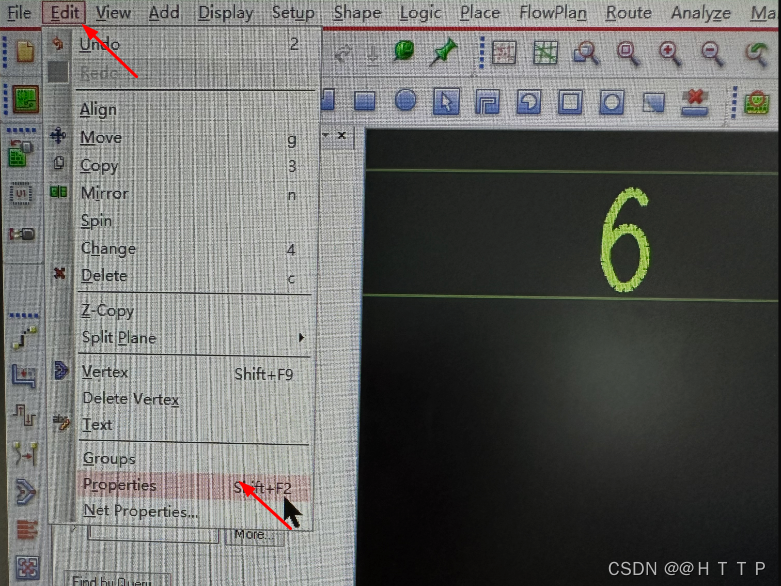

继续操作

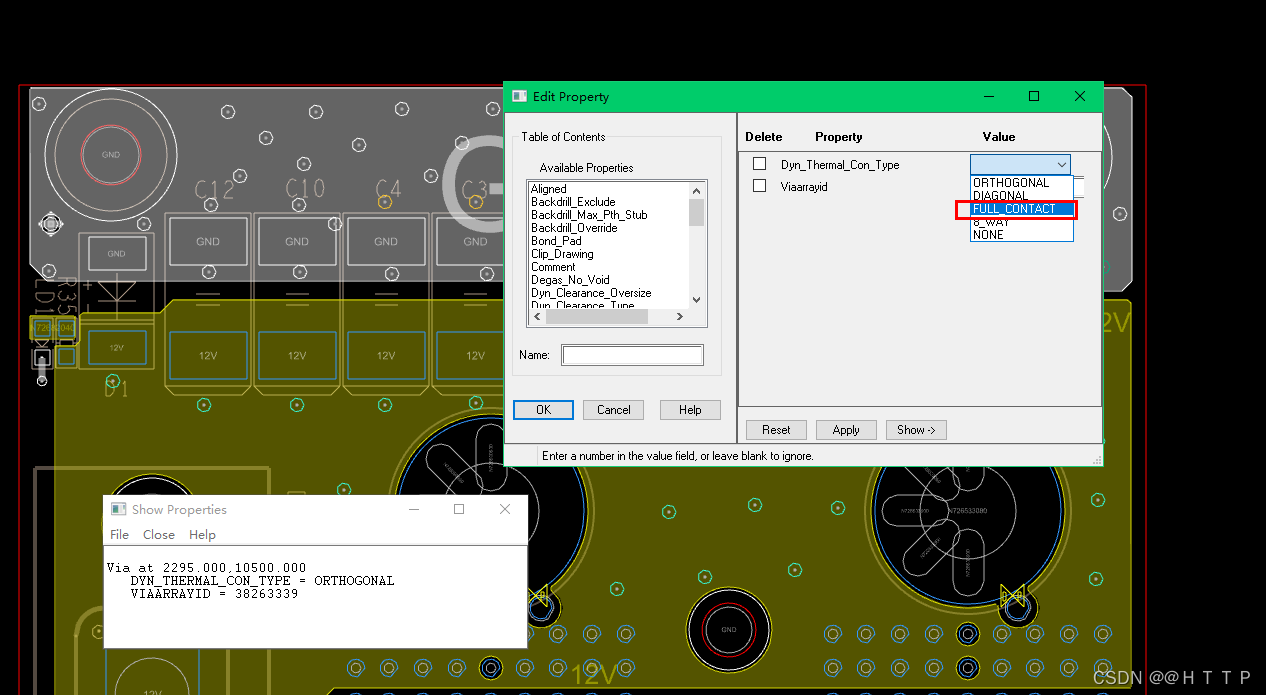

点击要修改的焊盘
修改
点击apply 可直接看见修改成功

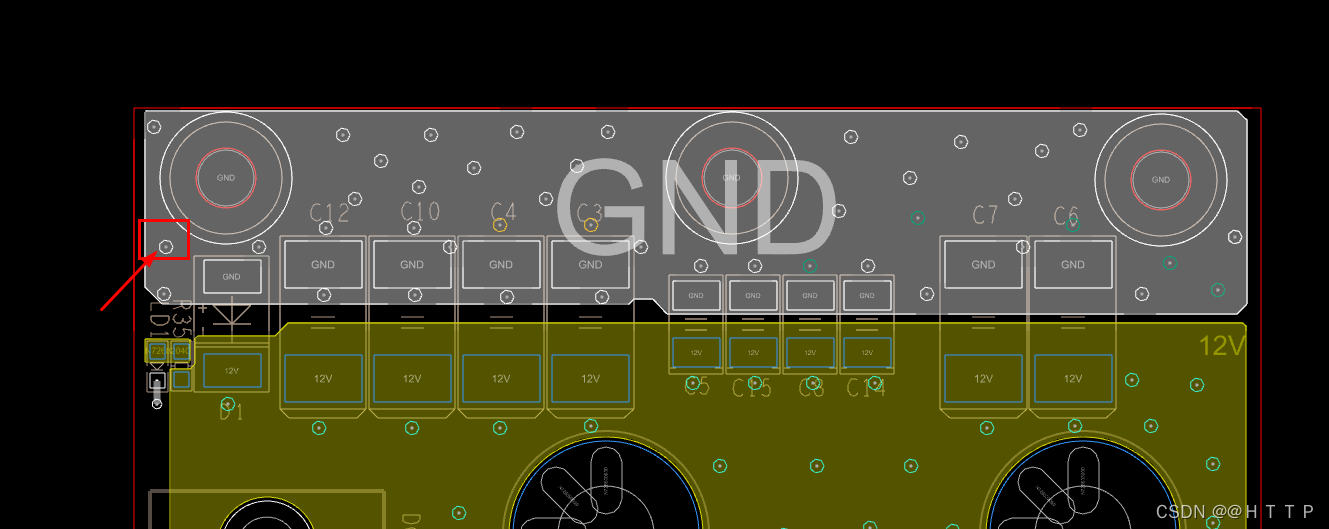

更改完成
