文章目录

1、SPPF vs SPP vs ASPP 结构对比图（含参数量）
2、三者参数量对比（统一尺度）
3、关键差异（本质理解）
4、总结

1、SPPF vs SPP vs ASPP 结构对比图（含参数量）

SPP，Spatial Pyramid Pooling（空间金字塔池化）

最早由何恺明等人在 2014 年提出，用于解决 CNN 对固定输入尺寸的限制，通过多尺度池化生成固定长度的特征表示。

==================== ① SPP（原始） ====================

        输入 (C)
           │
   ┌───────┼───────────────┐
   │       │       │       │
 MaxPool  MaxPool MaxPool Identity
  k=5      k=9     k=13
 (无参)    (无参)  (无参)   (无参)
   │       │       │       │
   └───────┴───────┴───────┘
           │
        Concat (4C)
           │
      1×1 Conv (4C → C)
      参数量：4C × C

👉 总参数：
= 4C²


======================================================

SPPF，Spatial Pyramid Pooling - Fast（快速空间金字塔池化）

SPPF 是 YOLOv5 中引入的 SPP 的高效变体，用串行的小核池化（如多个 5×5 池化）近似 SPP 的多尺度感受野，显著减少计算量，提升推理速度。

==================== ② SPPF（YOLOv5/8） ====================

==================== SPPF（Correct Version） ====================

输入: x (C)

        │
   1×1 Conv
   (C → C/2)
   参数：C × (C/2)
        │
        ├───────────────┐
        │               │
        │          MaxPool k=5
        │               │
        │               y1
        │               │
        │          MaxPool k=5
        │               │
        │               y2
        │               │
        │          MaxPool k=5
        │               │
        │               y3
        │
        └───────────────┘

Concat: [x, y1, y2, y3]
通道数：4 × (C/2) = 2C

        │
   1×1 Conv
   (2C → C)
   参数：2C × C
        │
      输出 (C)

===============================================================

ASPP，Atrous Spatial Pyramid Pooling（空洞空间金字塔池化，也称“扩张空间金字塔池化”）

是 DeepLab 系列（尤其是 DeepLab v2/v3）中提出的模块，利用空洞卷积（atrous convolution）在不同膨胀率下提取多尺度上下文信息，广泛应用于语义分割。

==================== ③ ASPP（DeepLab） ====================

                输入 (C)
                   │
   ┌────────┬────────┬────────┬────────┐
   │        │        │        │
 1×1Conv  3×3Conv  3×3Conv  3×3Conv
          dilation1 dilation6 dilation12
   │        │        │        │
 (C→C')   (C→C')   (C→C')   (C→C')
 参数：C·C'   9C·C'   9C·C'   9C·C'
   │        │        │        │
   └────────┴────────┴────────┴────────┘
                   │
               Concat (4C')
                   │
             1×1 Conv (4C' → C)
             参数：4C' × C

👉 总参数：
= (1 + 9 + 9 + 9) C·C' + 4C'·C
= **28C·C' + 4C·C' = 32C·C'**

若 C' = C/4（常见）：

👉 总参数 ≈ **8C²**

======================================================

2、三者参数量对比（统一尺度）

模块	参数量级	是否重
SPP	4C²	中等
SPPF	2.5C²（最轻）	✅ 最轻
ASPP	~8C²	❗ 最重

3、关键差异（本质理解）

🟢 SPP

多尺度池化（不同kernel）
并行结构
感受野大，但计算略重复

略去 channel 输入输出对齐的 coding 实现：

class SPP(nn.Module):
    def __init__(self):
        """Initializes an SPP module with three different sizes of max pooling layers."""
        super().__init__()
        self.maxpool1 = nn.MaxPool2d(5, 1, padding=2)
        self.maxpool2 = nn.MaxPool2d(9, 1, padding=4)
        self.maxpool3 = nn.MaxPool2d(13, 1, padding=6)

    def forward(self, x):
        """Applies three max pooling layers on input `x` and concatenates results along channel dimension."""
        o1 = self.maxpool1(x)
        o2 = self.maxpool2(x)
        o3 = self.maxpool3(x)
        return torch.cat([x, o1, o2, o3], dim=1)

🔵 SPPF（YOLOv8用的）

串行池化（复用计算）
更快（Fast）
参数更少 + 速度更快

👉 本质优化点：

多个大kernel → 用多个小kernel叠加模拟

略去 channel 输入输出对齐的 coding 实现：

class SPPF(nn.Module):
    def __init__(self):
        """Initializes an SPPF module with a specific configuration of MaxPool2d layer."""
        super().__init__()
        self.maxpool = nn.MaxPool2d(5, 1, padding=2)

    def forward(self, x):
        """Applies sequential max pooling and concatenates results with input tensor."""
        o1 = self.maxpool(x)
        o2 = self.maxpool(o1)
        o3 = self.maxpool(o2)
        return torch.cat([x, o1, o2, o3], dim=1)

🔴 ASPP

Atrous Spatial Pyramid Pooling（空洞空间金字塔池化，也称“扩张空间金字塔池化”）

多尺度 空洞卷积
不只是“看不同尺度”
而是：
👉 在卷积层建模空间结构

👉 优点：

表达能力最强

👉 缺点：

参数最多
计算最重

在这里插入图片描述

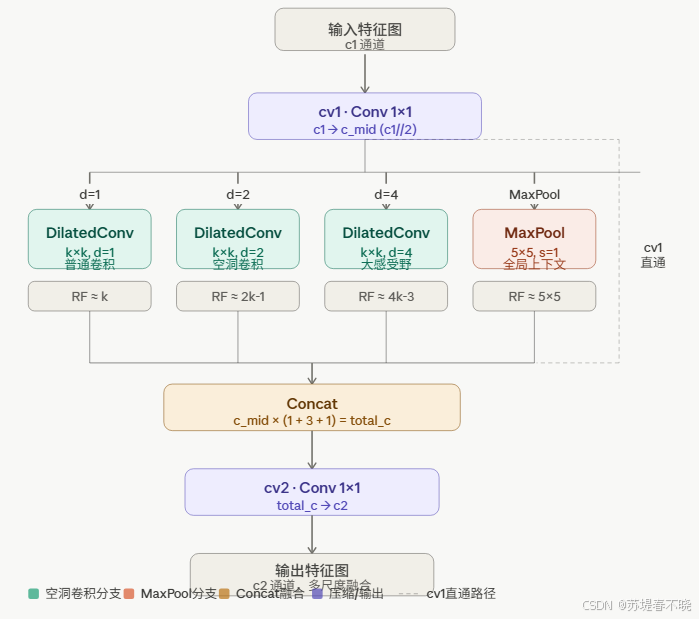

class ASPPF(nn.Module):
    """
    Atrous Spatial Pyramid Pooling Fast (ASPPF)
    用不同膨胀率的空洞卷积替代 SPPF 的串行 MaxPool，实现多尺度特征融合。
    # 指定 kernel size + dilations
    - [-1, 1, ASPPF, [1024, 3, [1, 2, 4]]]
    """

    def __init__(self, c1, c2, k=3, dilations=(1, 2, 4)):
        """
        Args:
            c1 (int): 输入通道数
            c2 (int): 输出通道数
            k  (int): 卷积核大小，默认 3
            dilations (tuple): 空洞率列表，对应多尺度分支

            parse_model 会自动将 [c1, c2, *args[1:]] 传入，所以 args[0]=c2, args[1:] 对应 k 和 dilations。


            YAML args:        [1024,  3,   [1, 2, 4]]
                                ↓      ↓       ↓
                                args[0] args[1] args[2]
                                ↓
            c1 = ch[f]        （自动从上一层获取）
            c2 = args[0]  →  1024
                                ↓
            最终传入：  ASPPF(c1=512, c2=1024, k=3, dilations=[1,2,4])
        """
        super().__init__()
        c_mid = c1 // 2  # 中间压缩通道数

        # 输入压缩：降维减少计算量
        self.cv1 = Conv(c1, c_mid, k=1)

        # 多尺度空洞卷积分支（每个分支感受野不同）
        self.dilated_convs = nn.ModuleList([
            Conv(c_mid, c_mid, k=k, d=d)   # d=1 普通卷积; d=2,4 空洞卷积
            for d in dilations
        ])

        # MaxPool 分支（保留全局上下文，对齐 SPPF 设计）
        self.maxpool = nn.MaxPool2d(kernel_size=5, stride=1, padding=2)

        # 输出融合：所有分支 concat 后降维
        # 分支数 = cv1输出 + len(dilations)个空洞卷积 + 1个maxpool
        total_c = c_mid * (1 + len(dilations) + 1)
        self.cv2 = Conv(total_c, c2, k=1)

    def forward(self, x):
        """多尺度特征提取 → concat → 融合输出"""
        x1 = self.cv1(x)                                    # 压缩输入

        dilated_outs = [conv(x1) for conv in self.dilated_convs]  # 各空洞分支
        pool_out = self.maxpool(x1)                         # MaxPool 分支

        # concat: [压缩特征, 空洞d=1, 空洞d=2, 空洞d=4, maxpool]
        out = torch.cat([x1, *dilated_outs, pool_out], dim=1)

        return self.cv2(out)                                # 融合降维输出
