【Deploy】The Cost of Skip Connections

“skip-connections or branching can incur significant memory access costs”

意思是：跳连（skip connection）和分支结构（branching）虽然计算量不一定大，但会导致很多"搬运数据"的开销。 在真实硬件（GPU/NPU/CPU）里，👉 "搬数据"很多时候比"做计算"还慢，这是很多深度学习初学者最容易忽略的点。

一、先理解：AI 芯片最怕什么

很多人以为"卷积最耗时，因为数学运算很多"，其实现代 GPU 里加法乘法（MAC，multiply-accumulate）非常快，真正慢的是：从显存读取数据、写回显存、等待数据、数据拷贝。

也就是 "算"不贵，"搬"才贵。就像小学生做 2+3 很快，但如果每次做题都要跑去隔壁教室拿纸，就很慢。

二、什么是 skip connection（跳连）

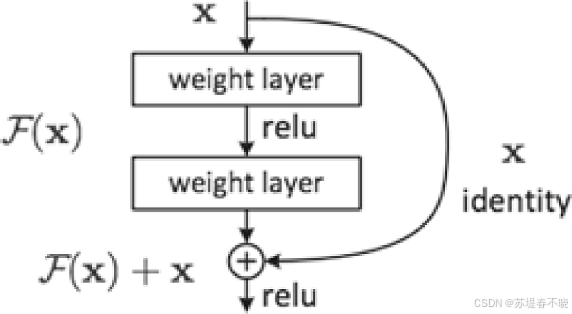

以 ResNet 为例：

即 输出 = Conv(Conv(x)) + x，这个 x 被"跳过去"直接加到后面，这就是 skip-connection。

三、为什么 skip connection 会增加 memory access cost

先看理想的普通卷积 输入 → Conv → 输出，GPU 可以"边读边算边写"，数据流非常顺，像流水线工厂"材料 → 加工 → 出货"一样连续。

但 skip connection 打断了这种连续：

于是 GPU 必须多做三件事。

1. 先保存原始 x：因为后面还要加回来，x 不能立刻丢掉，必须写入显存或缓存到 SRAM——这产生一次额外 memory write（注：若做了算子融合，x 未必真的落显存）。

2. 后面再读回来：到加法 Conv结果 + x 时，GPU 还得把 x 读出来，产生一次额外 memory read。

3. 最后做 element-wise add y[i] = a[i] + b[i]：计算虽只有加法，但需要读取两个 tensor、再写回一个 tensor，数据搬运量巨大。

四、真正的问题：Add 很便宜，但 Tensor 很大

比如一个 256 × 256 × 128 的 feature map，就有几十 MB。你以为 + 运算很简单，但实际上 GPU 在疯狂地"读内存、读内存、写内存"。

补充一、用 Roofline 量化：add 到底有多"内存墙"

前面都是比喻，这里给个硬数字。衡量一个算子是"缺算力"还是"缺带宽"，看它的算术强度（arithmetic intensity）= 计算量 ÷ 访存量（FLOP/字节）：这个值越低，越是被内存带宽卡住。

以 FP32 的 element-wise add 为例，每个元素读 a（4B）、读 b（4B）、写 y（4B），共 12 字节，却只做 1 次加法：

而现代 GPU 的"机器平衡点"（compute÷bandwidth）大约在十几到上百 FLOP/字节之间（越用低精度 Tensor Core，这个点越高）。add 的 0.08 远远落在平衡点左侧，意味着无论芯片算力堆多高，它的耗时都由带宽决定——这就是所谓"内存墙"。这也解释了第八节的现象：FLOPs 降了，但落在内存墙左侧的算子，latency 一点没动。

五、branching（分支）为什么也麻烦

以 Inception 为例，一个输入被分成多路：

GPU 最喜欢"一条直线"，最不喜欢"分叉"，原因有三。

1. 输入要复制到多个分支：x 同时喂给 branch1、branch2、branch3，虽然不一定真的 memcpy，但硬件要多次读取 x、多个 kernel 使用 x，导致 memory bandwidth 压力巨大。

2. 各分支执行速度不同：3x3 conv 很快、5x5 conv 很慢，而 concat 必须等所有分支完成，于是快的计算单元开始"发呆等待"，这叫 synchronization overhead（同步等待开销）。

3. concat 又要重新组织内存：[A, B, C] → concat 要重新申请输出 tensor、把多个 feature map 拼接，这又是大量 memory copy。

六、为什么移动端网络特别讨厌 branching

移动端算力有限，而相对而言内存带宽/访存是更紧的瓶颈——手机 NPU 往往"算得快、搬不动"。所以很多移动端网络尽量不用复杂 branch、不用 concat、减少 skip，代表作如 ShuffleNetV2、MobileNetV2、RepVGG，都在拼命减少 memory access。（ShuffleNetV2 论文的四条设计准则，核心就是围绕 MAC 展开。）

七、一个非常形象的例子（最重要）

情况1：直线流水线（普通 Conv）——工人1 → 工人2 → 工人3，物料一路往前传，效率极高。

情况2：skip-connection——工人1 做完，还得把原材料存进仓库，等后面再取回来，仓库搬运次数增加。

情况3：branching——同一份材料分给三个车间，结果仓库频繁调货、车间互相等待、最后还要合并，整个物流系统爆炸。

八、为什么 FLOPs 很低，速度却不快

这是经典问题：很多网络 FLOPs 降了，但 latency 没降。原因是 FLOPs ≠ 真正运行时间，真正耗时的往往是内存访问成本（Memory Access Cost）。

⚠️ 注意：ShuffleNetV2 论文特意用缩写 MAC 指代 Memory Access Cost，这与前面提到的乘加运算 MAC（multiply-accumulate）只是同名，含义完全不同，别混淆。

九、现代网络越来越重视"少搬数据"

RepVGG：训练时用多分支，推理时通过重参数化合并成单个 3x3 Conv，目的就是消灭 branch，因为单路卷积最适合硬件。

DBB（Diverse Branch Block）：思路一致——训练时多分支增强表达能力，部署时重参数化合并成单卷积，核心原因同样是减少 memory access cost。

补充二、工程上的解药：算子融合（Operator Fusion）

换网络结构（RepVGG/DBB）是"设计侧"的省法，还有一条"编译/部署侧"的省法——算子融合：把相邻的多个算子合并成一个 kernel，让中间结果只留在片上（寄存器 / SRAM），不再往返 DRAM。以 Conv → Add 为例：

TensorRT、XLA、TVM、torch.compile 等做的正是这件事（推理时常见的 Conv+BN+ReLU 折叠也是同理）。所以完整的"少搬数据"工具箱其实是两层：设计侧改结构（消灭 branch/skip）+ 部署侧做融合（消灭中间量的 DRAM 往返）。

DRAM：像楼下的大仓库，容量最大，但拿一次东西要跑很远。

SRAM：像灶台旁的操作台，容量较小，但伸手就能拿到。

寄存器（Register）：像厨师手里正拿着的食材，最快，几乎不用移动。

算子融合（Operator Fusion）：让厨师一直在手里和操作台上连续做完几道工序，最后再把成品送回仓库，避免来回跑。

寄存器 > SRAM > DRAM（速度越来越慢，容量越来越大）。而算子融合的核心目标，就是让数据尽可能停留在寄存器和 SRAM，减少访问 DRAM 的次数。

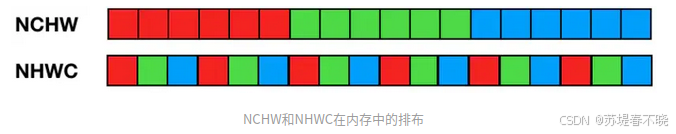

补充三、同一份数据，摆法不同也影响访存：NCHW vs NHWC

前面讲的是"搬多少"，这里讲"怎么摆"。同一个 tensor、同样的 FLOPs，内存里元素的排列顺序（layout） 不同，访存效率能差一大截。原因在硬件层面：GPU 一个 warp 里的线程若访问连续地址，就能"合并访存（coalesced）"一次拉满带宽；若地址跨步（strided），就要拆成多次传输，白白浪费带宽。

两种常见摆法的"连续维"不同，各自擅长的算子也不同：

⚠️ 别记成"NHWC 永远更快"——哪种布局快，取决于算子、精度和底层库：FP16/Tensor Core 卷积普遍偏好 NHWC（PyTorch 的 channels_last 就是为此提速），而经典 FP32 路径在 NCHW 上打磨得很好。真正的坑是布局在网络里反复来回转换，每转一次都是一遍纯搬运——这本身就是一笔 memory access cost。

🔴 🟢 🔵
🔴 🟢 🔵
🔴 🟢 🔵

补充四、量一量：skip 那一下加法，到底多贵

回到第三节的 skip。拿文中的 256 × 256 × 128、FP32 举例，单张 feature map ≈ 32 MB。把"一个 3×3 卷积（128→128）+ 一次 identity add"当作一个残差块来算账：

结论很直观：skip 那一下加法在计算上几乎白送（连千分之一都不到），但在访存上比卷积本身还多。在内存受限的设备上，这个"免费"的加法可能和真正的卷积一样占时间——这正是为什么"FLOPs 没涨、latency 却涨了"。

（前提：FP32、且未做算子融合。一旦按补充二把 add 融进前序卷积、中间量留在片上，这 96 MB 的大头就基本被抹掉了——所以"量出来的代价"也是"融合能省下的空间"。）

十、一句话总结（最核心）

skip / branch 真正的问题不是"算得多"，而是 “数据来回搬运太多”。现代 AI 硬件"计算像闪电，内存像堵车"，所以：

很多网络优化，本质上不是减少计算，而是减少"交通运输"。
