20 个相关毕业设计备选题目

基于 STM32 的室内瓦斯温感智能监测报警系统设计与实现
基于 51 单片机的居家燃气人体感应联动预警装置开发
基于 STM32/51 单片机的多传感器环境安防监测终端设计
基于 STM32 的燃气温度超限短信报警智能控制系统
基于 51 单片机的人体感应照明与瓦斯监测一体化设备研发
基于 STM32 单片机的多参量室内安全监测平台设计
基于 STM32 的 MQ-4 瓦斯与 DS18B20 温度联动报警装置开发
基于 51 单片机的光电人体感应智能安防预警系统实现
基于 STM32/51 单片机的 OLED 可视化环境监测终端设计
基于 STM32 的短信推送式燃气高温智能风控装置设计
基于 51 单片机的多传感器采集与蜂鸣联动报警系统开发
基于 STM32 单片机的室内温气双阈值自动控温设备研发
基于 STM32 的人体感应照明与燃气安全一体化监测系统
基于 51 单片机的环境多参数采集与远程短信告警终端设计
基于 STM32/51 单片机的家用燃气温度智能安防设备实现
基于 STM32 的继电器温控风扇联动安全监测装置开发
基于 51 单片机的 MQ-4 瓦斯浓度可视化预警系统设计
基于 STM32 单片机的多传感器融合室内安防预警平台搭建
基于 STM32 的超限短信通知环境安全监测控制系统研发
基于 51 单片机的光电感应照明与燃气高温综合报警装置

项目研究背景

随着物联网技术与嵌入式硬件技术在居家、小型厂房、商铺等场景落地普及，室内燃气泄漏、环境高温等安全隐患长期存在，传统人工巡检、单一功能报警器已难以满足现代化安防需求。当前市面主流监测设备多存在功能单一缺陷，仅支持瓦斯或温度单一参数检测，缺少人体感应、自动照明、风扇温控、远程短信告警等联动功能；部分简易监测设备采用 51 单片机或老旧控制芯片，数据运算处理能力薄弱，阈值判定逻辑简单，无法实现多传感器数据同步可视化展示，设备智能化联动程度较低。同时传统安防设备无远程信息推送机制，出现险情后仅本地声光报警，若现场无人则无法及时传递危险信号，极易引发火灾、爆炸等安全事故。嵌入式开发、短消息通信、多传感器融合技术持续成熟，为多参量一体化智能监测设备提供了技术支撑。本课题以 STM32 或 51 单片机为控制核心，集成瓦斯、温度、人体感应多类传感器，实现参数实时显示、本地声光联动、温控散热、人体感应照明、超限短信推送一体化功能，弥补传统安防设备功能割裂、预警滞后、联动性差的痛点，具备较强居家与小型工业场景实用价值，研究具备现实必要性。

摘要

本课题设计一款基于 STM32 或 51 单片机的多传感器室内智能安防监测系统，集成 MQ-4 瓦斯传感器、DS18B20 温度传感器、E18-D80NK 光电人体感应模块实现环境参数采集。系统通过 OLED 屏幕实时展示瓦斯浓度、环境温度、人体存在状态；设置两路 LED 指示灯分别作为瓦斯超标警示与人体感应照明，搭配蜂鸣器完成本地声光报警。当瓦斯浓度、环境温度超出预设阈值时，设备分别触发瓦斯警示灯、散热风扇继电器，并同步启动蜂鸣告警，同时通过短信模块向指定手机推送险情信息。人体感应模块检测到人员后自动开启照明 LED。课题完成硬件电路搭建、底层驱动编写、阈值逻辑控制、短信通信程序开发，经功能测试验证，系统可稳定完成多参数监测、设备联动、远程告警功能，结构简单、成本低廉，适用于居家、小型商铺等场景，具备良好实用价值。

总体方案

主控硬件：STM32F103C8T6 单片机，也可选用 51 单片机作为备选主控。作用：作为系统核心控制器，完成所有传感器数据读取、阈值逻辑运算、外设驱动控制、短信指令收发；选型理由：STM32 具备充足 IO 引脚、运算速度快，可同时处理多路传感器数据；51 单片机成本更低、开发门槛低，适配本科嵌入式开发学习；使用场景：全程统筹瓦斯、温度、人体感应数据，统一调度 LED、蜂鸣器、继电器、显示屏、短信模块外设；整体架构逻辑：所有传感器采集数据传输至主控，主控根据预设阈值判定状态，下发控制指令驱动各类执行器件，险情触发时调用短信模块发送告警信息。
气体采集硬件：MQ-4 瓦斯传感器。作用：实时采集空气中瓦斯可燃气体浓度，输出模拟电压信号；选型理由：对甲烷、天然气灵敏度高，价格低廉，适配室内燃气检测场景；使用场景：持续监测环境瓦斯含量，将模拟信号传输至主控进行模数转换与浓度换算。
温度采集硬件：DS18B20 数字温度传感器。作用：采集环境实时温度，输出数字温度数据；选型理由：单总线通信，布线简单，测温精度满足安防监测需求；使用场景：实时采集室内环境温度，为主控温度阈值判断提供数据支撑。
人体检测硬件：E18-D80NK 光电漫反射传感器。作用：红外光电检测前方是否存在人体遮挡，输出高低电平信号；选型理由：检测距离适中，不受环境光线轻微干扰，响应速度快；使用场景：实时监测监测区域内是否有人，触发照明 LED 自动开启逻辑。
显示硬件：OLED 显示屏。作用：可视化展示瓦斯浓度、实时温度、人体存在状态；选型理由：自发光无需背光，功耗低，占用主控资源少；使用场景：设备运行时实时刷新全部监测参数，直观展示设备运行状态。
指示与照明硬件：两路 LED 发光二极管。作用：LED1 作为瓦斯超标警示灯，LED2 作为人体感应照明灯；选型理由：功耗低、响应迅速，驱动电路简单；使用场景：瓦斯超标时点亮警示 LED，检测到人体时点亮照明 LED。
报警硬件：有源蜂鸣器。作用：本地声音告警提示险情；选型理由：驱动简单，声响辨识度高；使用场景：瓦斯超标、温度超限两种险情下同步触发蜂鸣报警。
温控执行硬件：电磁继电器模块 + 散热风扇。作用：温度超标时继电器吸合，驱动风扇启动降温；选型理由：可通过单片机小信号控制大功率风扇，隔离保护主控电路；使用场景：环境温度超过设定阈值时自动开启散热设备。
远程告警硬件：GSM 短信模块。作用：险情发生时向预设手机号码发送告警短信；选型理由：成熟串口通信模块，无需依托局域网，离线也可推送告警信息；使用场景：瓦斯或温度超标时，接收主控指令编辑险情短信并完成发送。
开发运行计算机硬件：普通台式 / 笔记本计算机，CPU i3 及以上，内存 8G 及以上。作用：程序编写、编译、烧录、调试；选型理由：满足嵌入式开发软件运行需求；使用场景：完成代码开发、硬件在线调试、功能测试。

核心功能

一、基础采集功能

单片机数据处理功能

功能名称：STM32/51 单片机多通道数据处理

实现效果：主控芯片循环采集多路传感器信号，完成模数转换、数字信号解析、阈值对比运算，统一调度全部外设执行动作；操作逻辑：设备上电后主控进入循环采集程序，依次读取瓦斯、温度、人体感应数据，执行逻辑判断后输出控制信号；用户使用场景：设备全天候自动运行，无需人工干预即可完成数据运算；核心作用：作为系统控制中枢，统筹全部硬件协同工作；实现目标：稳定同步处理三路传感器数据，无数据延迟、丢失问题。
OLED 实时参数显示功能

功能名称：多参量可视化屏幕显示

实现效果：屏幕分区域持续刷新当前瓦斯浓度数值、环境温度数值、区域是否有人的状态标识；操作逻辑：主控每完成一轮数据采集，同步更新 OLED 屏幕显示内容；用户使用场景：工作人员可直接通过屏幕直观查看室内全部监测数据；核心作用：实现监测数据可视化，直观反馈设备运行状态；实现目标：实时同步刷新数据，显示清晰无乱码。
MQ-4 瓦斯浓度采集功能

功能名称：室内可燃瓦斯浓度实时采集

实现效果：传感器持续采集空气瓦斯含量，转换为模拟信号传输至主控换算为标准浓度值；操作逻辑：设备上电后传感器持续工作，主控定时读取模拟电压完成浓度换算；用户使用场景：24 小时不间断监测室内燃气泄漏情况；核心作用：获取瓦斯浓度原始数据，为超标报警提供判断依据；实现目标：精准采集瓦斯浓度，数值变化响应及时。
DS18B20 环境温度采集功能

功能名称：室内环境温度检测采集

实现效果：传感器实时输出环境温度数字信号，主控解析得到精确温度数值；操作逻辑：主控定时发送读取指令，获取温度数据并存储；用户使用场景：持续监测室内环境温度，防范高温起火隐患；核心作用：提供温度监测原始数据，支撑温控与高温告警逻辑；实现目标：测温误差小，温度变化实时反馈。
E18-D80NK 人体感应检测功能

功能名称：监测区域人体存在识别

实现效果：传感器检测到遮挡人体时输出高电平，无人员时输出低电平；操作逻辑：主控循环读取传感器电平信号，判断区域人员状态；用户使用场景：人员进入监测区域自动触发照明；核心作用：识别人体存在状态，联动照明 LED；实现目标：人员靠近快速响应，无人员时稳定关闭照明。

二、本地联动核心报警功能

双 LED 指示灯状态指示功能

功能名称：瓦斯警示 LED 与人体感应照明 LED 控制

实现效果：第一路 LED 瓦斯超标常亮，第二路 LED 检测到人体自动点亮；操作逻辑：主控根据瓦斯阈值、人体感应信号分别控制两路 LED 通断；用户使用场景：通过灯光直观区分燃气险情、人员存在状态；核心作用：灯光直观反馈设备异常与人员状态；实现目标：LED 状态与监测数据同步联动，切换无延迟。
瓦斯超限声光报警功能

功能名称：瓦斯浓度超标本地报警联动

实现效果：瓦斯浓度超过预设阈值时，警示 LED 常亮，蜂鸣器持续鸣响报警；操作逻辑：主控对比实时瓦斯浓度与阈值，超标后同时输出高电平驱动 LED 与蜂鸣器；用户使用场景：室内燃气泄漏时本地声光提醒现场人员；核心作用：第一时间向现场人员警示燃气泄漏风险；实现目标：浓度超标瞬间同步触发灯光与声音告警。
高温自动温控散热报警功能

功能名称：温度超限风扇启停与蜂鸣告警联动

实现效果：环境温度超出设定阈值时，继电器闭合启动散热风扇，同时蜂鸣器鸣响报警；操作逻辑：主控判定温度超标后，输出信号吸合继电器并开启蜂鸣器；用户使用场景：室内温度过高时自动降温并发出高温警报；核心作用：自动降低环境温度，同时提醒人员处理高温隐患；实现目标：高温同步启动散热设备与本地报警。
人体感应自动照明功能

功能名称：人员检测联动照明 LED 开启

实现效果：传感器检测到人体后，第二路 LED 自动点亮，无人员时 LED 熄灭；操作逻辑：主控读取人体感应高电平信号，输出驱动照明 LED；用户使用场景：人员进入监测区域自动开启照明，无需手动开关；核心作用：实现智能感应照明，提升设备使用便捷性；实现目标：人员靠近快速开灯，人员离开后自动关灯。

三、远程辅助告警功能

险情短信远程推送功能

功能名称：瓦斯 / 高温超限手机短信告警

实现效果：瓦斯浓度超标或环境温度超标时，GSM 模块自动向预设手机号发送险情提示短信；操作逻辑：主控判定任意一项参数超限后，调用串口向短信模块发送短信编辑与发送指令；用户使用场景：现场无人时，远程手机接收险情通知，及时处理安全隐患；核心作用：突破空间限制，远程同步推送险情信息；实现目标：本地触发报警后，短时间内完成短信发送，信息内容准确。

技术路线

主控程序编程语言：C 语言

选型理由：嵌入式开发主流底层语言，执行效率高，可直接操作单片机寄存器，适配 STM32 与 51 单片机开发；本课题用途：编写传感器驱动、阈值判断逻辑、外设控制、短信通信全部底层业务代码。
单片机开发框架：STM32 标准库 / 51 单片机寄存器开发

选型理由：标准库封装完善，降低寄存器操作难度，本科嵌入式课程重点教学内容，上手难度适中；本课题用途：搭建主控底层驱动框架，实现 IO 口、串口、定时器初始化配置。
程序编译烧录工具：Keil MDK-ARM、Keil C51

选型理由：分别适配 STM32、51 单片机编译、调试、程序烧录，高校嵌入式课程标配开发工具；本课题用途：C 语言代码编译、在线硬件调试、程序下载至单片机。
电路设计软件：Altium Designer

选型理由：电子电路设计主流软件，支持原理图、PCB 绘制，本科电子类课程常用工具；本课题用途：绘制系统硬件连接原理图，规划传感器、主控、外设接线电路。
串口调试工具：串口助手（SSCOM）

选型理由：轻量易用，支持串口数据收发查看，适配 GSM 模块调试、传感器数据校验；本课题用途：调试单片机与短信模块通信、读取传感器原始采集数据。
硬件测试工具：万用表、逻辑分析仪

选型理由：基础硬件检测工具，操作简单，满足本科硬件调试需求；本课题用途：检测电路通断、传感器输出电压、电平信号校验。
运行硬件环境：STM32F103C8T6 最小系统板 / STC89C52 51 单片机开发板

选型理由：两款开发板资料丰富、外设拓展便捷，适配多传感器拓展；本课题用途：作为系统硬件运行载体，承载全部传感器与执行器件。
通信协议：UART 串口通信、单总线协议

选型理由：串口用于单片机与 OLED、GSM 模块数据交互，单总线适配 DS18B20 温度传感器，协议简单易实现；本课题用途：完成主控与各外设之间数据传输交互。
测试辅助工具：手机（接收告警短信）

选型理由：通用终端设备，可验证远程短信推送功能有效性；本课题用途：测试瓦斯、高温险情下短信能否正常接收。
文档绘制工具：Visio、Word

选型理由：高校毕业设计标准绘图、文档工具；本课题用途：绘制系统整体架构图、流程图，撰写毕业设计全套文档。

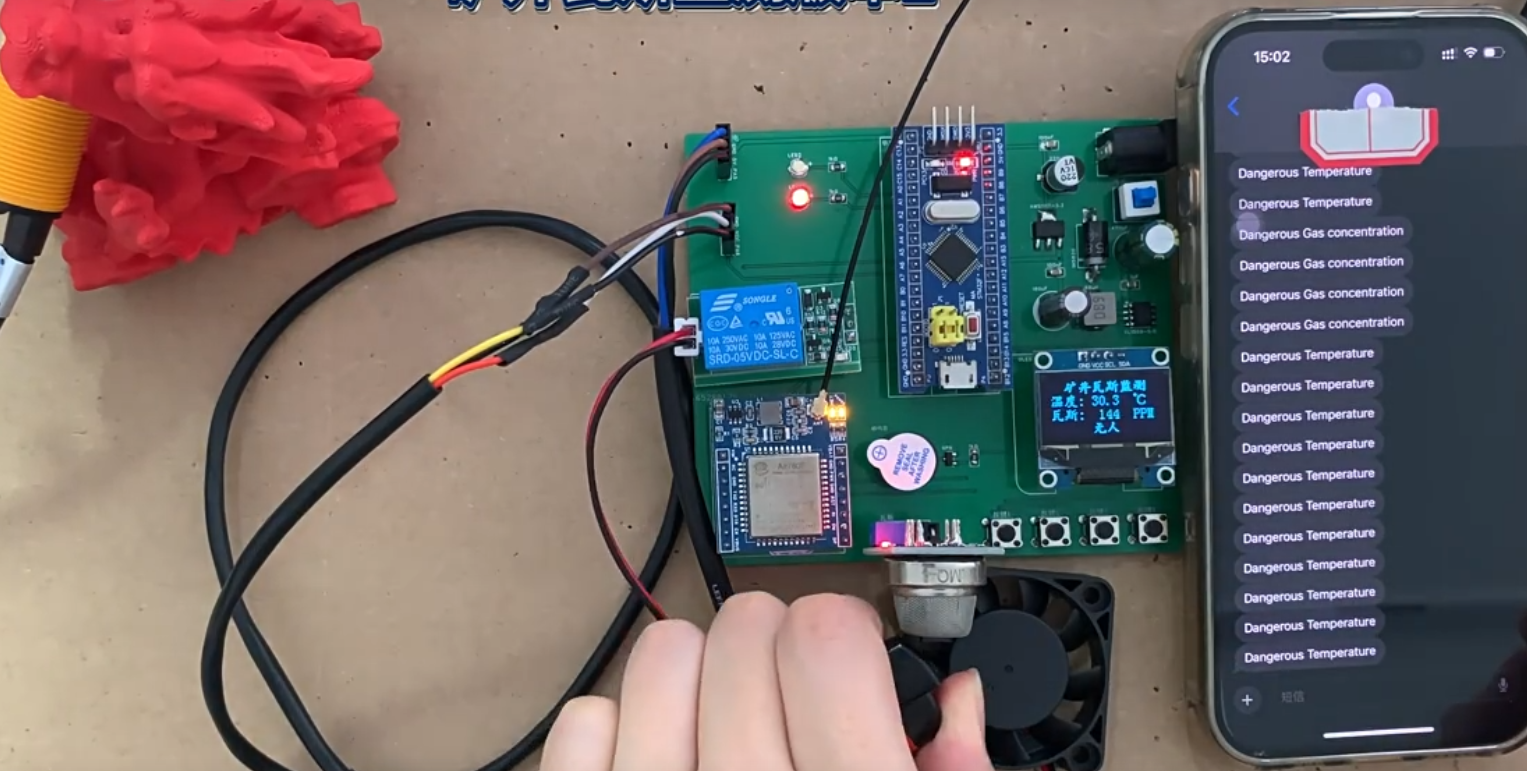

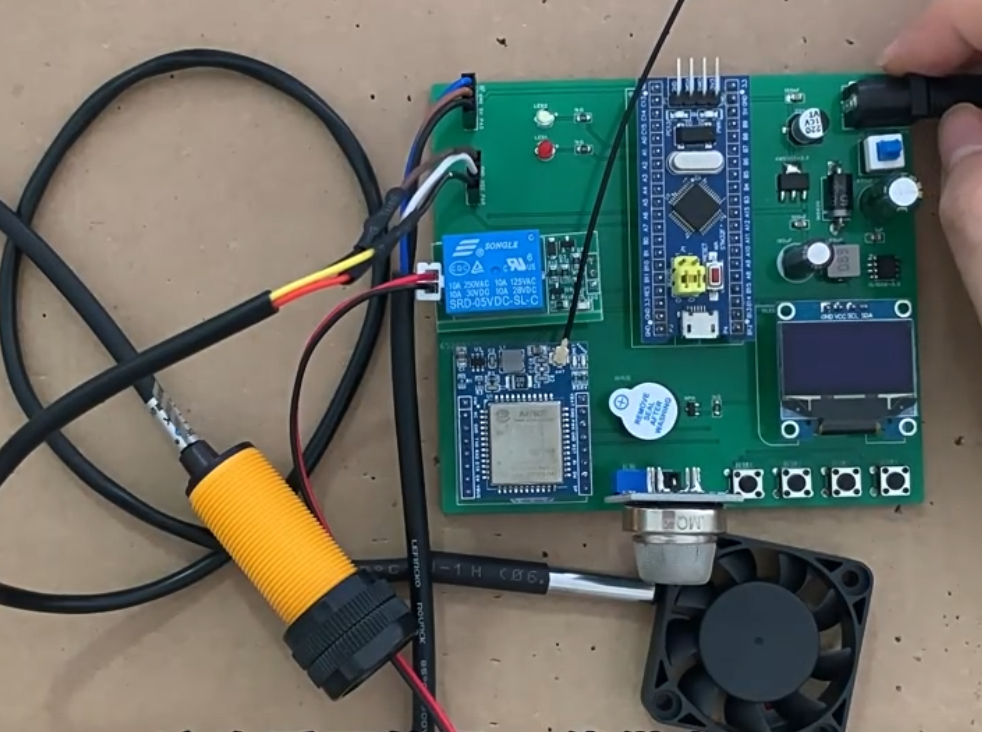

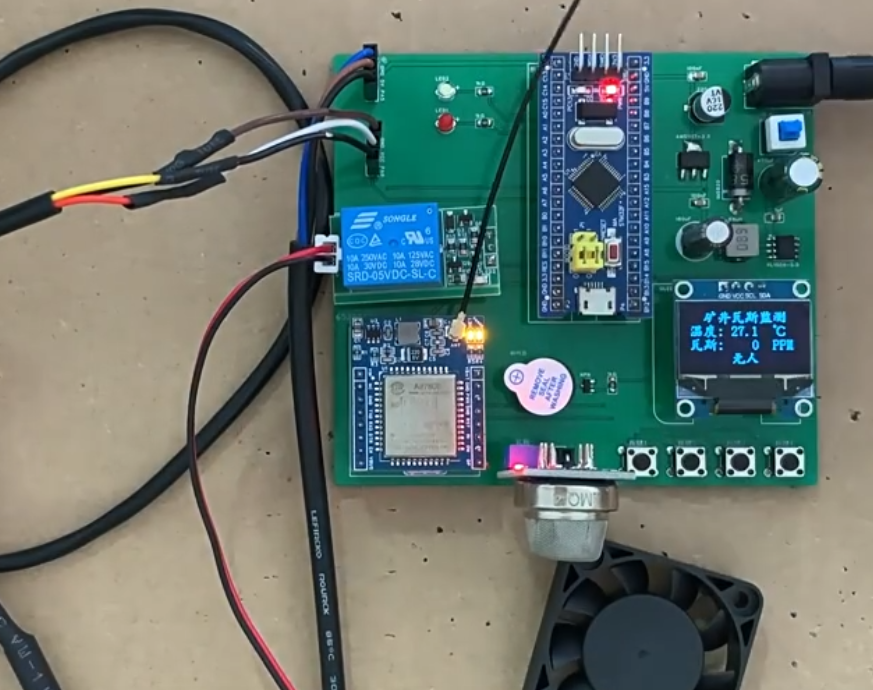

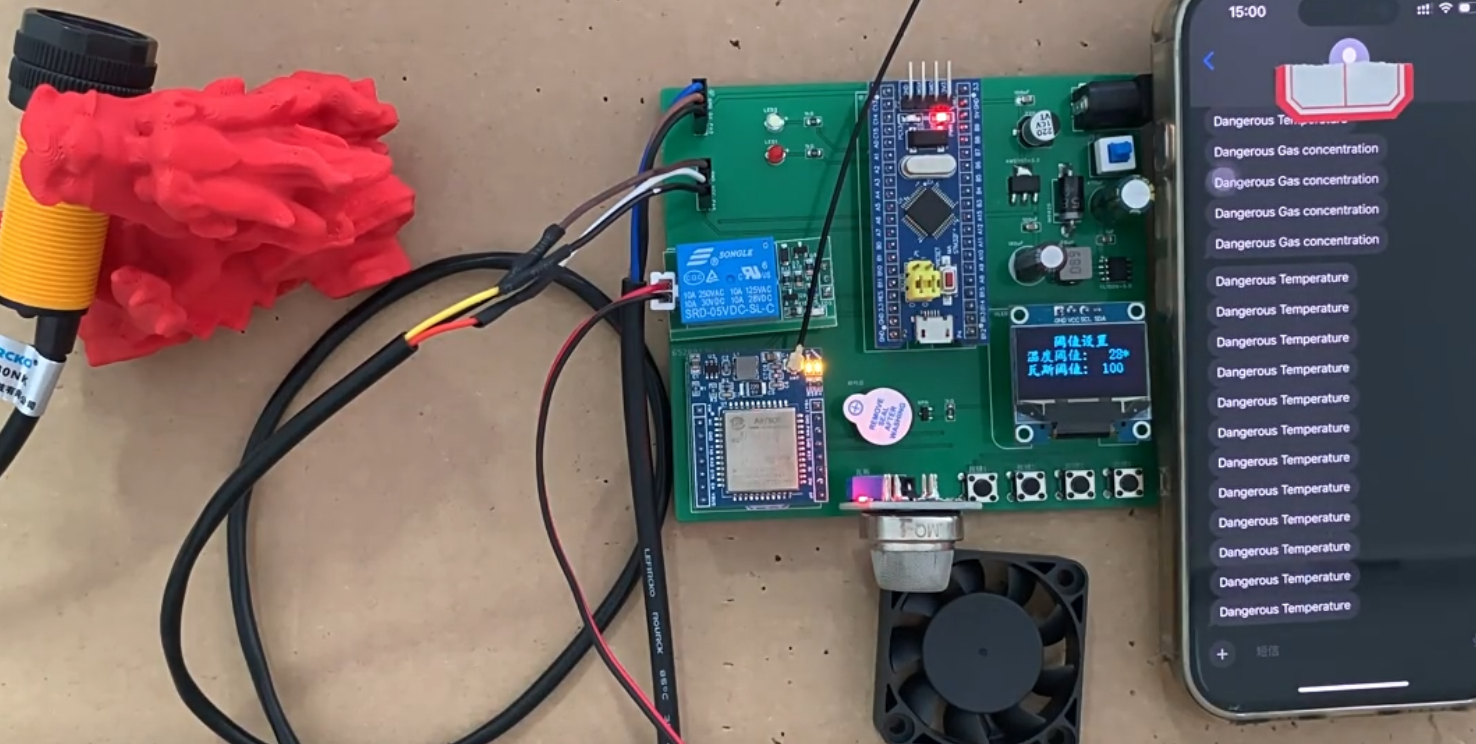

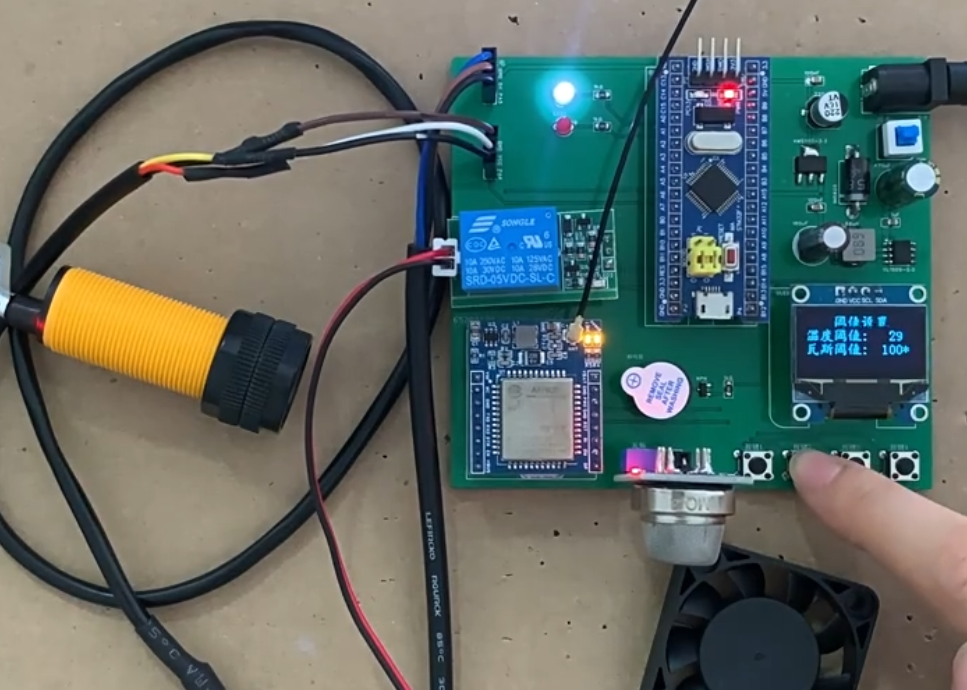

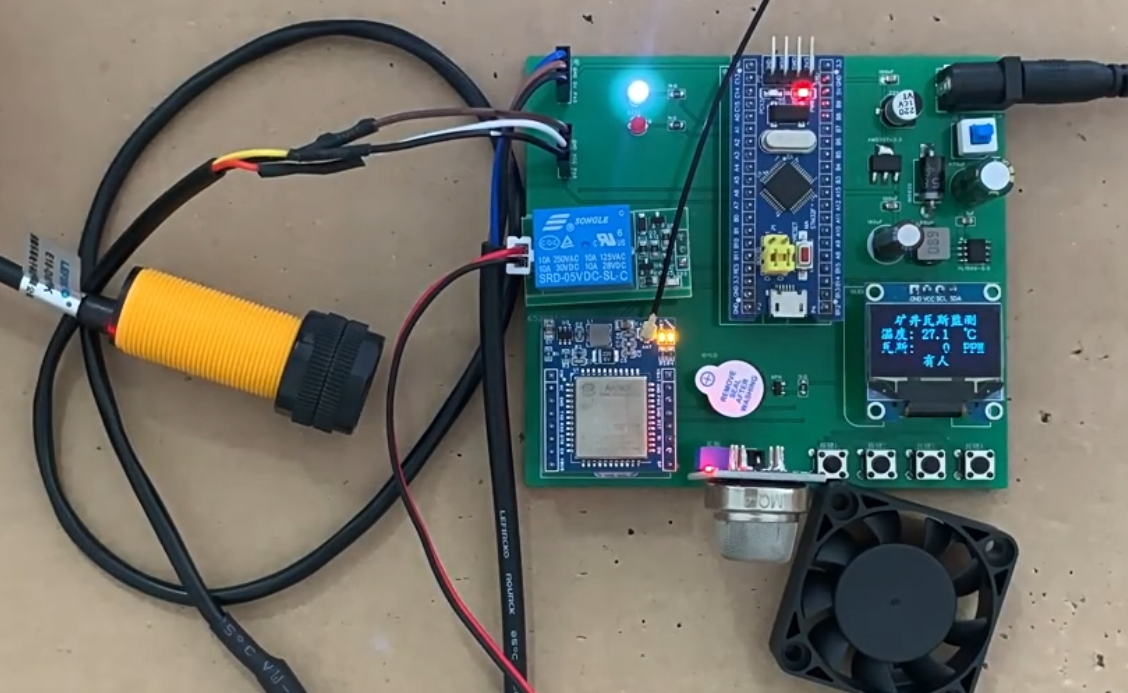

项目演示

在这里插入图片描述
