基于 STM32/51 单片机的图书馆智能座位管理系统设计与实现
基于 ESP-01S 的图书馆刷卡入座监测 APP 控制系统开发
红外感应结合 RFID 的图书馆智能门禁座位引导装置设计
基于 STM32/51 单片机与 Android APP 的图书馆座位状态监测平台
带舵机门禁与 IC 卡管理的图书馆智能座位识别系统设计
物联网架构下图书馆座位占用检测与移动端可视化系统开发
基于 RC522 射频识别的图书馆智能入座管控硬件与软件协同设计
集成 OLED 显示与 WiFi 传输的图书馆智能座位管理终端开发
单片机驱动舵机门禁的图书馆座位实时监测系统设计与实现
基于 Android Studio 的图书馆智能座位远程监控 APP 开发
多通道红外传感图书馆座位状态采集与无线传输系统设计
RFID 身份验证 + WiFi 数据上传图书馆智能阅览席位管控系统
基于 STM32/51 单片机的图书馆 IC 卡注册删除与门禁控制装置设计
软硬件协同的图书馆智能座位引导与门禁联动系统开发
红外 LED 状态指示的图书馆智能阅览座位物联网终端设计
基于 ESP-01S 无线通信的图书馆座位数据移动端展示系统
单片机、舵机、RFID 融合的图书馆智能出入与座位管理系统
面向图书馆场景的物联网智能座位感知与安卓监控平台搭建
带本地 OLED 显示的图书馆 RFID 刷卡入座智能控制系统设计
物联网感知技术下图书馆座位资源实时监测管理系统开发

项目研究背景

数字化校园建设持续推进，图书馆作为高校核心学习场所，座位资源管控成为校园智能化改造重点方向。现阶段多数高校图书馆仍采用人工登记、纸质预约的传统管理模式，少量简易监测设备仅能实现座位粗略检测，普遍存在智能化程度低、身份核验缺失、状态反馈滞后等痛点。传统方案无法实现读者身份统一管理，无 IC 卡注册注销功能，外来人员可随意进入阅览区域；座位占用依靠人工巡查，红外延时释放、可视化状态提示功能缺失，管理人员难以实时掌握剩余座位；同时本地终端与远程移动端数据割裂，无法通过 APP 远程查看座位余量，门禁依靠人工开关，自动化管控能力薄弱。随着物联网、嵌入式开发、Android 移动端开发技术普及，基于 STM32 或 51 单片机的嵌入式终端搭配 WiFi 无线传输、射频识别技术，可搭建一体化图书馆智能座位管理方案。本课题融合传感器检测、射频身份验证、舵机自动门禁、无线数据传输与安卓可视化平台，解决传统图书馆座位管理效率低下、软硬件分离、远程监控缺失等问题，契合校园智慧化建设发展趋势，具备实际落地应用价值与研究必要性。

摘要

针对传统图书馆座位管理人工成本高、身份核验缺失、座位状态无法远程查看等问题，本文设计一套基于 STM32 或 51 单片机的图书馆智能座位管理系统。系统以 STM32F103C8T6 单片机作为核心处理单元，搭载 RC522 射频模块完成 IC 卡身份注册、删除与刷卡验证，通过三路红外传感器采集座位占用状态，搭配 LED 指示灯实时反馈座位使用情况，人员离场 5 秒后自动释放座位；采用 SG90 舵机模拟图书馆自动门禁，刷卡校验通过后自动开门，5 秒后关门；本地 OLED 屏幕实时展示剩余座位与门禁开关状态，借助 ESP-01S WiFi 模块将座位数据无线传输至 Android Studio 开发的移动端 APP，实现远程座位余量查看。本文完成硬件电路搭建、嵌入式程序编写与安卓客户端开发，经测试系统可稳定完成身份认证、座位感知、自动门禁、数据无线上传等全部功能，适用于中小型图书馆阅览区域智能化管控，具备较强实用价值。

总体方案

一、核心硬件清单及选型说明

STM32F103C8T6 单片机
- 作用：系统核心运算单元，统筹传感器数据采集、射频读卡逻辑、舵机驱动、OLED 显示、WiFi 数据收发全流程处理。
- 选型理由：STM32 单片机资源充足，IO 口可同时驱动多路外设，运算速度满足多传感器并行检测需求，开发资料丰富，适配本科嵌入式开发；若选用 51 单片机可满足基础功能，但多路外设并行处理性能弱于 STM32，可根据硬件成本需求二选一。
- 使用场景：作为整个智能座位终端的主控，协调所有外设协同工作。
RC522 射频读卡模块
- 作用：读取 IC 卡射频信息，完成卡片注册、卡片删除、刷卡身份校验。
- 选型理由：射频识别模块成本低廉，通信协议简单，与单片机 SPI 接口适配，适合校园 IC 卡身份识别场景。
- 使用场景：图书馆入口读者身份验证，系统录入合法 IC 卡白名单。
SG90 微型舵机
- 作用：机械转动模拟图书馆门禁开关动作。
- 选型理由：体积小、驱动简单，单片机 PWM 信号即可控制旋转角度，满足模拟门禁开合需求。
- 使用场景：刷卡验证成功后自动开门，延时 5 秒自动关门。
三路红外人体感应传感器
- 作用：实时检测 3 个阅览座位是否存在人员占用。
- 选型理由：红外检测无接触、响应速度快，可稳定识别座位上人员状态，成本低易布线。
- 使用场景：持续采集每个座位占用信号，触发 LED 指示灯状态切换。
三色 LED 指示灯（3 路）
- 作用：直观展示对应座位占用状态，有人落座点亮，人员离场 5 秒后熄灭。
- 选型理由：驱动逻辑简单，可视化效果直观，辅助现场人员快速分辨空闲座位。
- 使用场景：座位本地状态可视化提示。
OLED 液晶显示屏
- 作用：本地实时展示图书馆剩余座位数量、门禁当前开关状态。
- 选型理由：自发光无需背光，占用 IO 资源少，适合嵌入式小型终端本地显示。
- 使用场景：现场读者、管理员查看实时座位与门禁信息。
ESP-01S WiFi 无线模块
- 作用：将单片机采集的座位剩余数量、门禁状态数据无线传输至安卓 APP。
- 选型理由：体积小巧，串口通信对接单片机，支持 TCP 无线数据透传，满足移动端远程数据交互需求。
- 使用场景：嵌入式终端与安卓 APP 的数据通信桥梁。
上位计算机（开发电脑）
- 作用：嵌入式代码编译下载、安卓 APP 工程开发调试、硬件电路仿真测试。
- 选型条件：普通 Windows 台式 / 笔记本，内存 8G 及以上，满足 Keil、Android Studio 软件运行需求。
- 使用场景：全流程软件开发、硬件调试、程序烧录。
Android 智能手机
- 作用：安装自研 APP，远程接收 WiFi 上传的座位数据，展示剩余座位信息。
- 使用条件：搭载 Android 8.0 及以上系统，支持无线局域网连接。
- 使用场景：管理员远程查看图书馆座位资源。

二、整体硬件架构逻辑

以 STM32F103C8T6 单片机为核心主控，外设分为四大模块：身份识别模块（RC522）、座位感知模块（红外传感器 + LED）、门禁执行模块（SG90 舵机）、人机交互与无线传输模块（OLED、ESP-01S）；各外设通过串口、SPI、IO 口与主控连接，单片机统一采集、运算处理数据，本地通过 OLED 与 LED 展示实时状态，同时通过 ESP-01S 将数据向外发送至局域网内安卓 APP，形成本地硬件终端 + 移动端监控的双层硬件架构。若替换为 51 单片机作为主控，仅需调整外设驱动时序，整体硬件架构逻辑保持不变。

核心功能

一、核心处理基础功能

STM32/51 单片机数据处理功能
- 实现效果：主控芯片循环采集红外传感器、RC522 读卡模块信号，运算剩余座位数量、计时人员离场延时、输出 PWM 舵机控制信号、缓存待上传 WiFi 数据。
- 操作逻辑：程序上电后持续轮询所有外设，对采集到的原始信号做滤波、计数、延时判断处理，统一调度全部外设工作时序。
- 使用场景：系统上电后全程后台运行，支撑所有上层功能正常运转。
- 核心作用：作为系统运算中枢，完成全部硬件数据解析与控制指令输出。
- 实现目标：稳定统筹多路外设并行工作，保障各功能无冲突、无延迟运行。

二、本地可视化辅助功能

OLED 屏幕状态显示功能
- 实现效果：屏幕固定展示当前图书馆剩余座位总数、门禁实时开关状态，硬件模拟 3 个阅览座位的统计数据实时刷新。
- 操作逻辑：单片机每完成一次座位状态更新，同步刷新 OLED 显示缓存，更新数值与状态文字。
- 使用场景：现场读者、图书馆管理员在设备终端直观查看座位与门禁信息。
- 核心作用：提供本地离线可视化交互，无需 APP 即可掌握现场资源情况。
- 实现目标：实时、清晰展示本地核心运行数据。
座位 LED 状态指示功能
- 实现效果：三路 LED 分别对应 3 个座位，红外检测到人员落座时对应灯常亮；人员离开后连续 5 秒无红外信号，LED 自动熄灭并标记座位空闲。
- 操作逻辑：红外传感器输出高电平（有人）时单片机拉高 LED 引脚；连续 5 秒检测低电平（无人）后拉低引脚，同步更新剩余座位计数。
- 使用场景：现场人员快速识别空闲阅览座位，减少巡查工作量。
- 核心作用：座位占用状态本地可视化提示，直观区分空闲 / 占用席位。
- 实现目标：座位状态与灯光同步联动，5 秒延时释放逻辑稳定执行。

三、座位感知核心功能

红外座位占用检测功能
- 实现效果：三路独立红外传感器分别监测 3 个阅览座位，实时输出座位有无人员的检测信号。
- 操作逻辑：主控循环读取三路红外传感器电平信号，单独记录每一个座位的占用标记，累计计算空闲座位总数。
- 使用场景：全天候自动采集座位使用数据，无需人工登记。
- 核心作用：为座位统计、LED 指示灯、APP 数据提供原始采集依据。
- 实现目标：精准识别座位人员存在状态，多路检测互不干扰。

四、身份门禁核心功能

RC522 IC 卡刷卡身份验证功能
- 实现效果：刷卡时读取 IC 卡序列号，与系统内部存储的合法卡片白名单比对，仅注册卡片可触发门禁开启，未注册卡片无任何执行动作。
- 操作逻辑：RC522 检测到卡片后读取卡号，单片机检索内部存储卡片列表，匹配成功则下发开门指令，匹配失败仅提示验证失败。
- 使用场景：图书馆入口读者身份核验，阻拦未登记外来人员进入阅览区。
- 核心作用：实现阅览区域人员准入管控，区分校内合法读者与外来人员。
- 实现目标：稳定识别 IC 卡，快速完成卡号校验，区分合法 / 非法卡片。
IC 卡注册与删除管理功能
- 实现效果：支持新增合法 IC 卡至系统白名单，也可删除已登记失效卡片，卡片数据永久存储在单片机本地。
- 操作逻辑：管理员通过终端按键切换注册 / 删除模式，刷卡后完成卡号写入或清除操作，更新卡片校验列表。
- 使用场景：图书馆管理员批量录入新生 IC 卡、注销离校学生卡片权限。
- 核心作用：动态维护读者准入权限，适配人员流动场景。
- 实现目标：卡片增删操作稳定生效，校验名单实时更新。
SG90 舵机自动门禁控制功能
- 实现效果：刷卡身份校验通过后，舵机旋转模拟开门动作，维持开门状态 5 秒后自动回转关门。
- 操作逻辑：校验成功后单片机输出对应角度 PWM 信号驱动舵机开门，启动 5 秒定时器，计时结束输出关门角度信号。
- 使用场景：图书馆入口自动门禁管控，替代人工开关门操作。
- 核心作用：实现准入流程自动化，减少人工值守成本。
- 实现目标：舵机转动平稳，5 秒延时关门逻辑精准可控。

五、无线传输与移动端拓展功能

ESP-01S WiFi 无线数据传输功能
- 实现效果：单片机实时将剩余座位数量、门禁开关状态通过串口发送至 ESP-01S，模块以无线局域网形式将数据透传至安卓 APP。
- 操作逻辑：每完成一次座位数据更新，自动打包数据帧发送至 WiFi 模块，持续与 APP 建立 TCP 通信链路。
- 使用场景：硬件终端与远程安卓客户端的数据交互通道。
- 核心作用：打通本地硬件与移动端软件的数据链路，实现远程监控。
- 实现目标：无线数据传输无丢包、低延迟，持续稳定通信。
Android APP 剩余座位远程显示功能
- 实现效果：手机 APP 实时接收 WiFi 模块上传的数据，页面直观展示图书馆当前剩余座位数量。
- 操作逻辑：APP 后台持续监听局域网指定端口，接收硬件发送的数据并实时刷新界面数值。
- 使用场景：管理员不在图书馆现场时，远程查看阅览座位资源余量。
- 核心作用：提供远程监控渠道，提升图书馆管理便捷性。
- 实现目标：APP 数据与本地硬件终端数据实时同步，界面展示清晰直观。

技术路线

一、编程语言

C 语言
- 选型理由：嵌入式开发主流标准语言，语法简洁，可直接操作单片机寄存器，资源占用低，适配 STM32/51 单片机外设驱动开发。
- 课题用途：编写主控芯片底层驱动、红外采集、RFID 读卡、舵机控制、OLED 显示、ESP-01S 串口通信全部嵌入式业务逻辑。
Java 语言
- 选型理由：Android Studio 官方原生开发语言，生态成熟，本科移动端开发主流技术，学习门槛适中。
- 课题用途：开发安卓 APP 界面、网络 Socket 通信、座位数据解析与页面可视化展示。

二、开发框架与工具

Keil MDK
- 选型理由：专门面向 ARM 架构单片机的编译调试工具，完美支持 STM32 芯片工程开发，配套仿真、烧录功能。
- 课题用途：嵌入式 C 语言代码编写、编译、调试、程序烧录至 STM32F103C8T6；若使用 51 单片机可替换为 Keil C51。
Android Studio
- 选型理由：谷歌官方安卓开发集成工具，内置界面可视化编辑器、网络调试工具，适配安卓 APP 全流程开发。
- 课题用途：安卓客户端 UI 布局、Socket 无线通信代码编写、APP 打包安装调试。
ST-Link 下载器
- 选型理由：STM32 单片机专用调试烧录硬件，传输稳定，支持在线调试；51 单片机可选用 USB 转串口下载器。
- 课题用途：将编译完成的嵌入式程序下载至主控开发板，在线调试硬件逻辑。
Altium Designer
- 选型理由：通用电路原理图、PCB 设计软件，本科硬件设计常用工具。
- 课题用途：绘制本系统硬件外设连接原理图，完成硬件电路设计。

三、通信与运行环境

SPI 通信协议
- 选型理由：高速同步串行通信，适配 RC522 射频模块、OLED 屏幕数据交互，传输稳定。
- 课题用途：单片机与读卡模块、显示屏之间的数据交互。
UART 串口通信
- 选型理由：通用异步通信，硬件接线简单，适配 ESP-01S WiFi 模块数据传输。
- 课题用途：主控单片机与 WiFi 模块双向数据收发。
PWM 脉冲宽度调制
- 选型理由：单片机标准外设输出方式，可精准控制舵机旋转角度。
- 课题用途：输出脉冲信号驱动 SG90 舵机完成门禁开合动作。
Windows 10/11 操作系统
- 选型理由：主流桌面操作系统，兼容 Keil、Android Studio、电路设计软件全部开发工具。
- 课题用途：全流程软件开发、硬件仿真调试。
Android 8.0 及以上系统
- 选型理由：兼容 Socket 网络通信 API，适配自研 APP 运行，覆盖绝大多数安卓手机设备。
- 课题用途：移动端 APP 部署、功能测试。

四、测试辅助工具

串口调试助手
- 选型理由：简易串口数据监控工具，可实时查看单片机串口输出数据。
- 课题用途：调试 ESP-01S 通信、RC522 读卡数据、座位状态输出日志。
手机网络调试工具
- 选型理由：安卓局域网 TCP 端口监听工具，快速验证硬件与 APP 的数据传输链路。
- 课题用途：无线通信功能联调，排查数据丢包、通信断开问题。

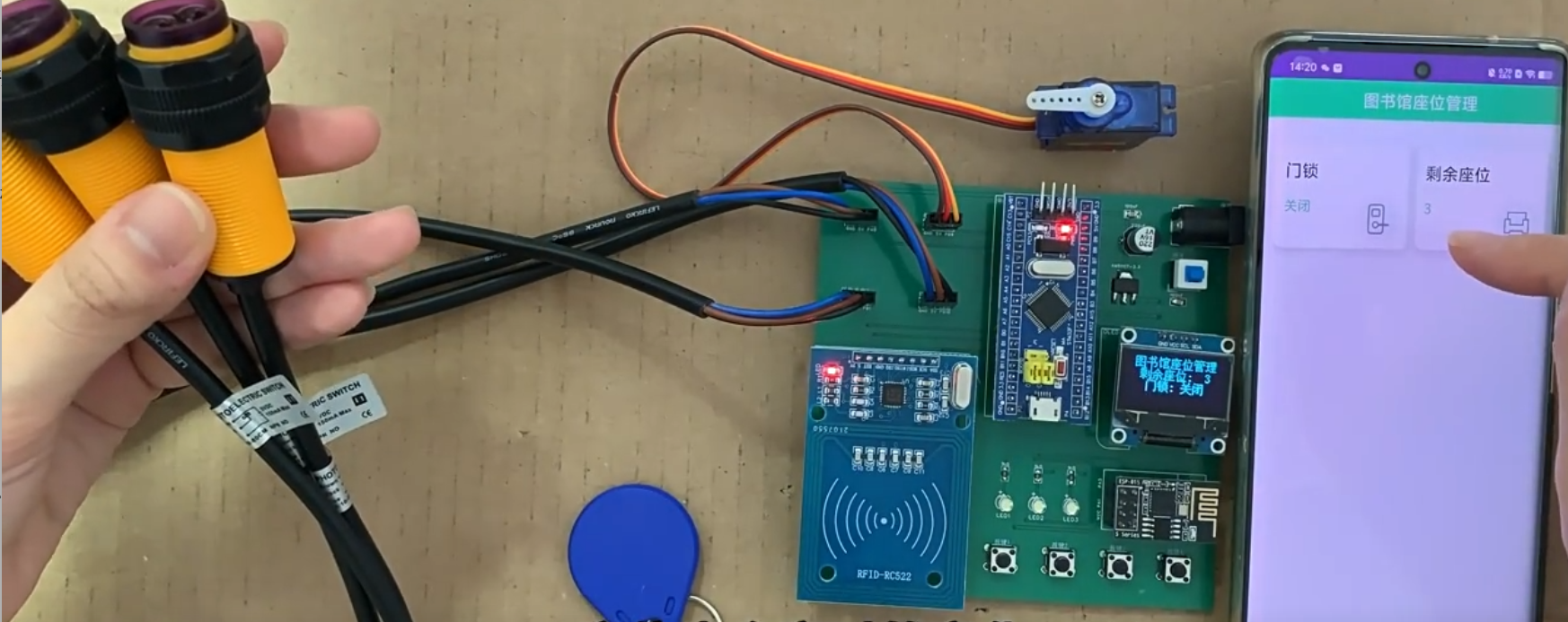

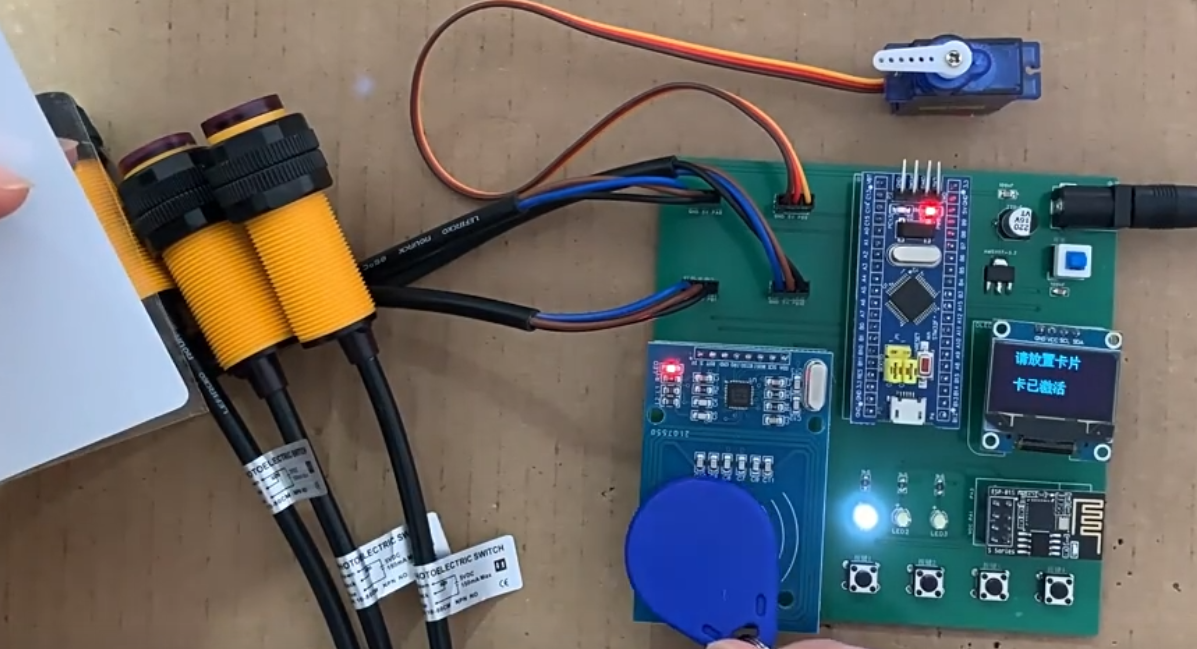

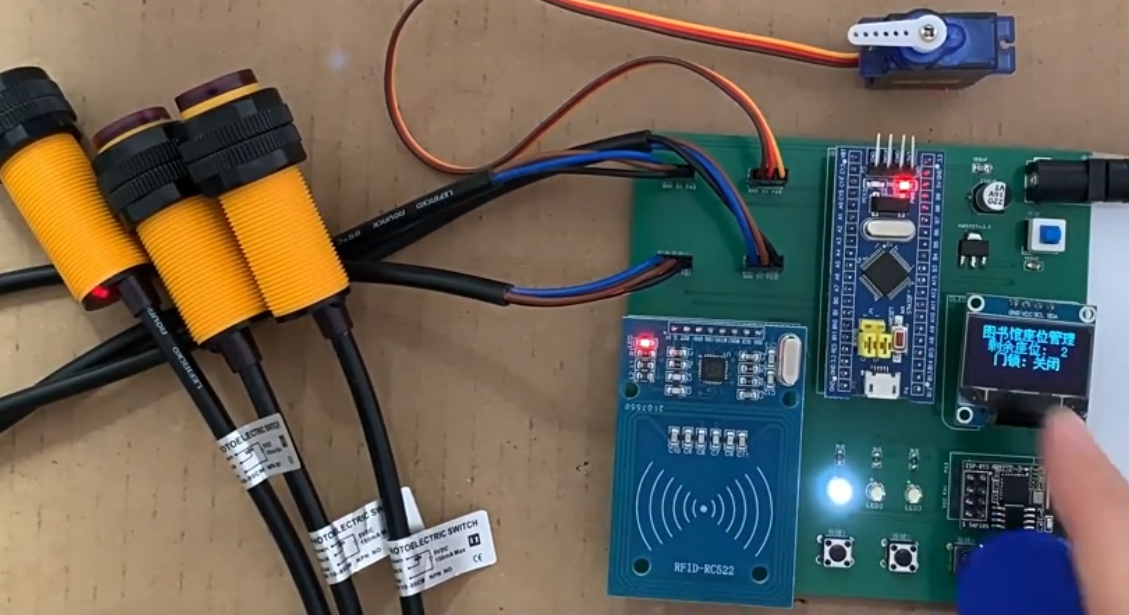

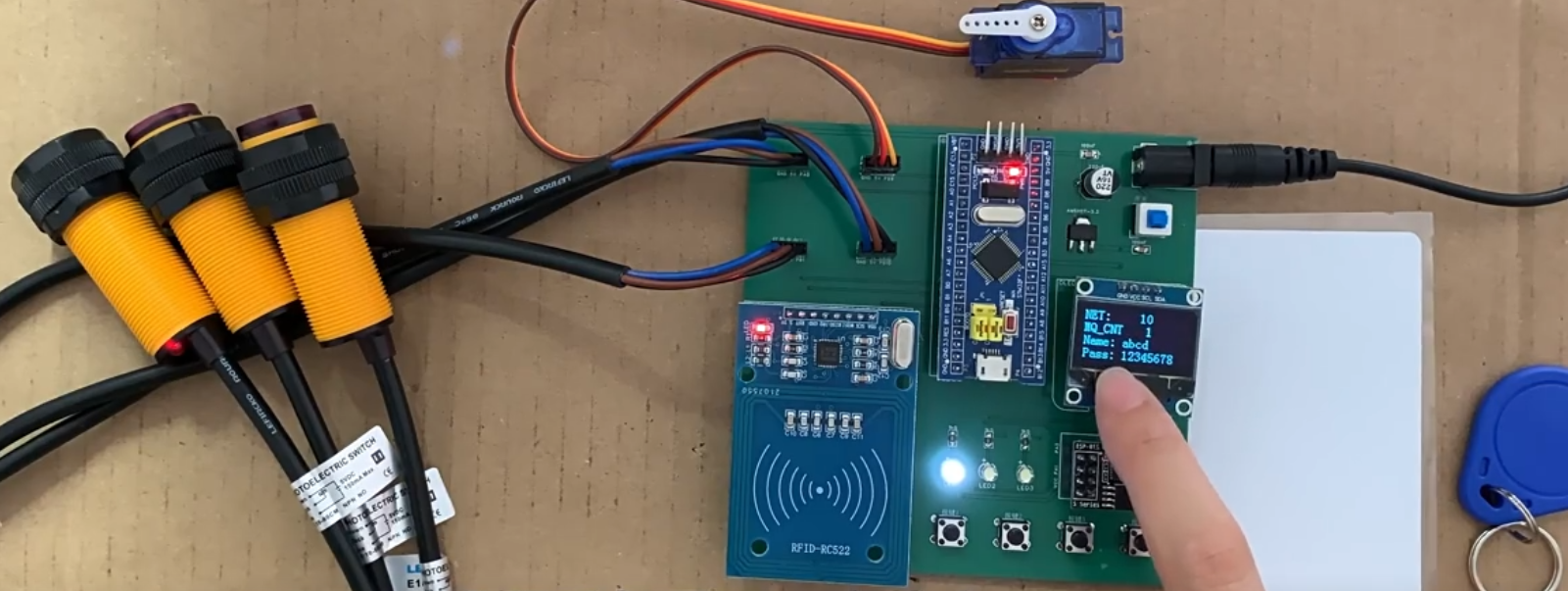

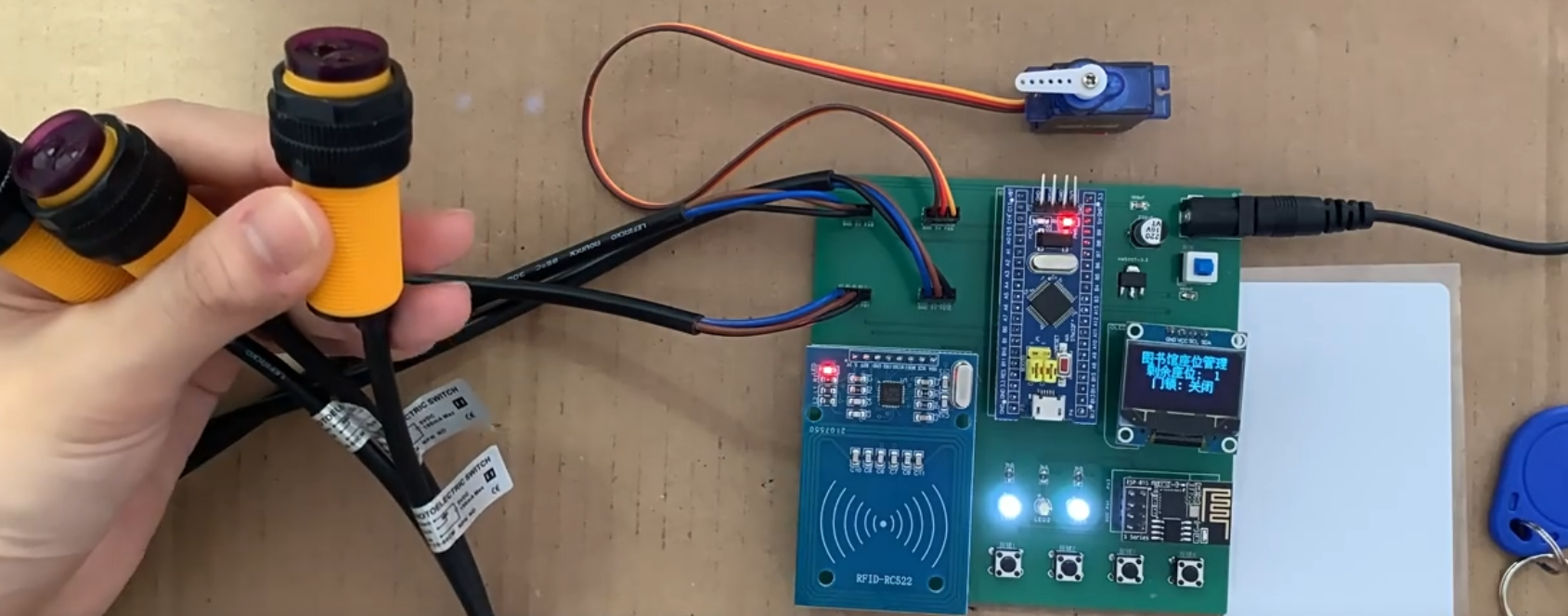

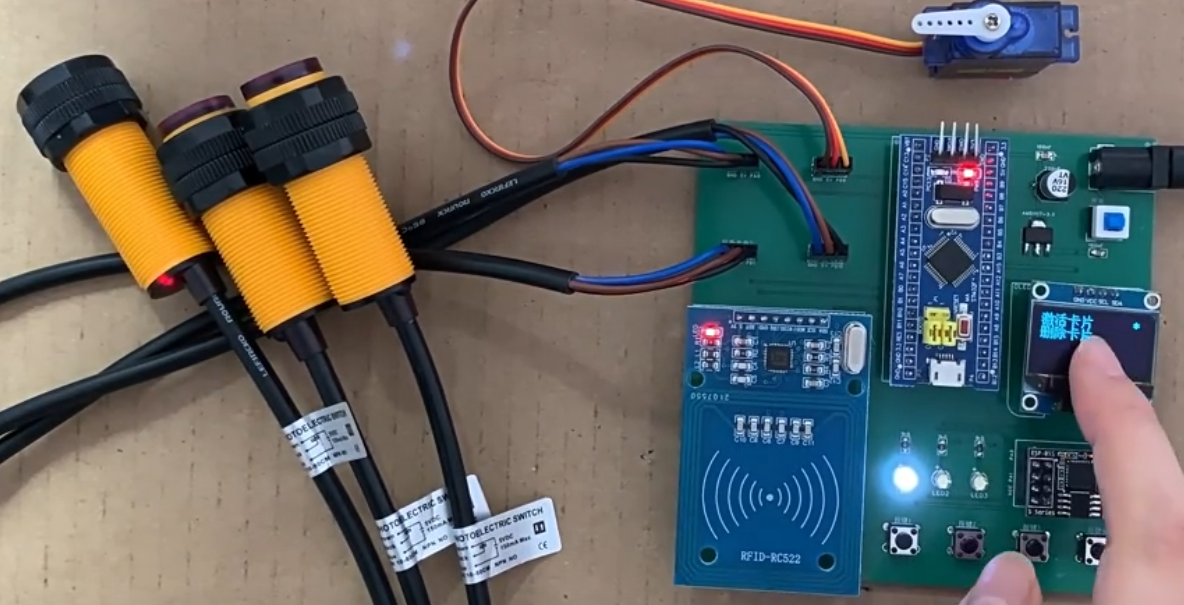

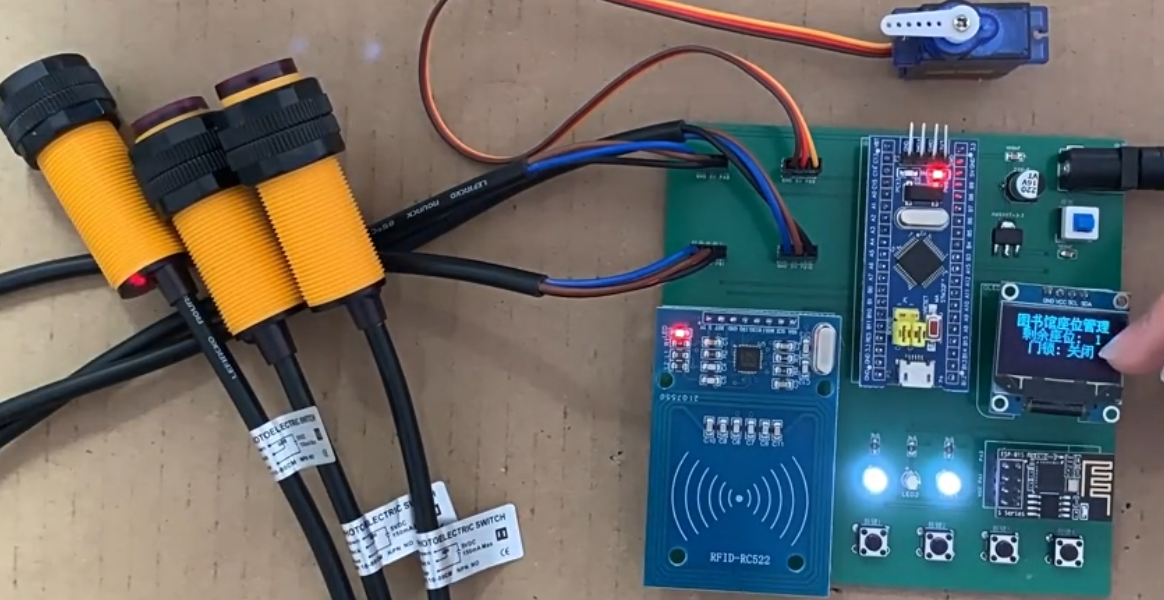

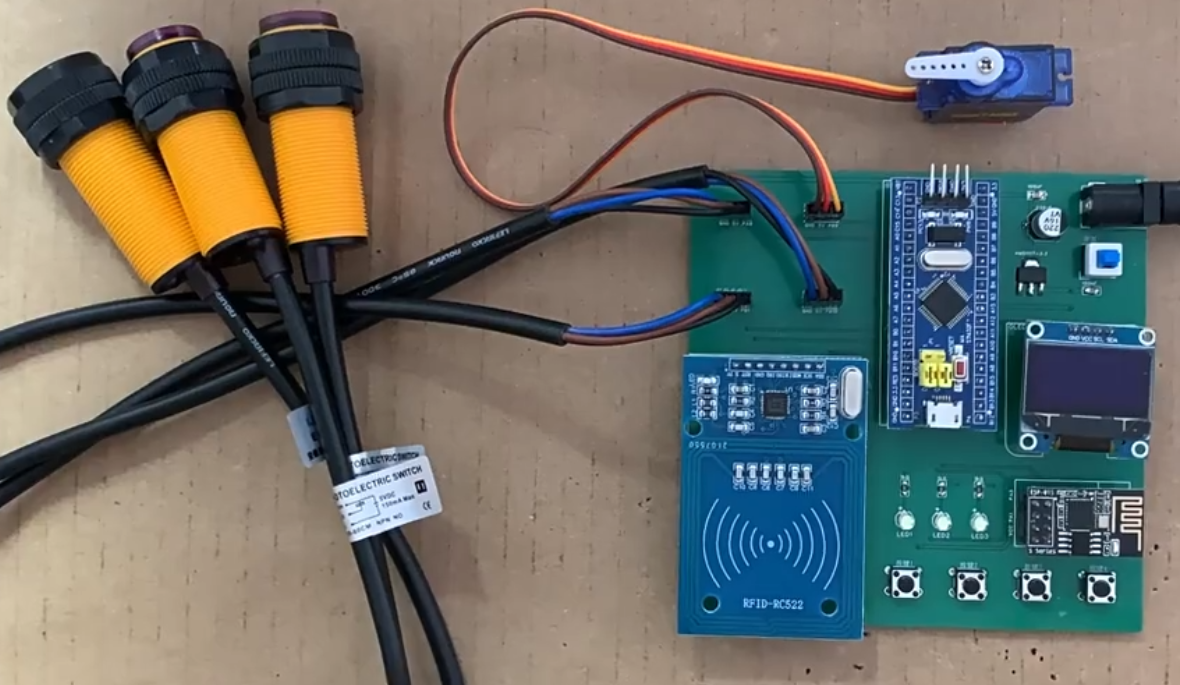

项目演示

在这里插入图片描述
