三星把"最高机密"交给了一家AI公司，只为提升几个百分点的良率。本文拆解背后的技术逻辑，并用 Python + Streamlit 复刻了一个最小可运行的良率分析系统。
github:https://github.com/BumbleBee-ZDS/fab_ontology_yed_mvp

一、起因：三星为什么"铤而走险"？

2024年底，三星电子DS（半导体）部门做了一个在业内看来近乎"疯狂"的决定——将晶圆厂核心制造数据接入美国公司Palantir的AI分析平台。

要知道，半导体工艺数据是比芯片设计图纸更敏感的商业机密。台积电、英特尔从来不会让任何第三方触碰产线数据。三星之所以破例，是因为 2nm GAA工艺的良率已经跌到了30%左右：

30%良率意味着每10片晶圆只有3片能用，成本是台积电的2倍以上。三星急需一个"外力"来打破僵局。

最终三星选择了Palantir，核心条件是：数据不出厂、Palantir不留存任何数据、服务器部署在三星内部机房。

二、理论拆解：Palantir到底怎么帮三星提良率？

2.1 半导体良率问题的本质

一颗2nm芯片要经过300-500+道工艺步骤（光刻、刻蚀、沉积、离子注入、清洗、CMP……），每步有数十到数百个可调参数。产线上数千个传感器实时采集温度、压力、气体流量、薄膜厚度、缺陷分布……

在14nm及以下节点，良率损失的主因不再是随机颗粒污染，而是多参数耦合导致的系统性失效。人类工程师靠经验和传统SPC（统计过程控制）很难从高维数据中快速定位根因。

2.2 Palantir Foundry的核心：Ontology（本体论）建模

Palantir的杀手锏不是某个具体的ML算法，而是其 Ontology数据建模层：

┌─────────────────────────────────────────────┐
│  应用层：仪表盘 / 决策工作流 / AIP对话       │
├─────────────────────────────────────────────┤
│  分析引擎层：ML模型 / 因果推断 / 异常检测     │
├─────────────────────────────────────────────┤
│  数据基础层：数据管道 / Ontology建模          │
└─────────────────────────────────────────────┘

Ontology做的事情：将散落在MES、SPC、缺陷检测、电性测试等几十个异构系统中的数据，统一建模为一张因果关联网络——"晶圆→批次→设备→工艺步骤→参数→缺陷→测试结果"之间的所有关系被显式定义，机器可以直接在这张网络上做关联查询和推理。

2.3 具体怎么提升良率？五个环节

一句话总结：Palantir不是"造芯片的AI"，而是"帮工程师更快找到问题在哪的AI"。

三、实践：我用Python复刻了一个MVP

理解了上述原理后，我决定做一个最小可运行项目（MVP），验证"Ontology建模 + 关联分析"在良率场景下的可行性。

3.1 项目定位

FabOntology —— 半导体晶圆厂本体论驱动的良率分析MVP

• 不依赖真实Fab数据，用模拟器生成2nm GAA工艺数据
• 不依赖真实AI/ML模型，用统计方法模拟分析能力
• 核心验证点：Ontology能否将异构数据统一，并在其上完成关联分析

3.2 技术栈

Python 3.11+ / Streamlit / Pandas / Plotly / Pydantic v2 / DeepSeek LLM（可选）

3.3 项目结构

fab_ontology_yed_mvp/
├── app.py                      # Streamlit 主入口
├── config.py                   # 全局配置（工艺步骤、设备列表、隐藏规则阈值）
├── requirements.txt
├── .env                        # DeepSeek API Key（可选）
├── .streamlit/config.toml      # 深色主题配置
├── ontology/
│   ├── schema.py               # Pydantic 数据模型（Ontology 核心实体）
│   ├── graph.py                # 本体关系图查询（批次追溯、晶圆谱系）
│   └── knowledge_base.py       # 知识沉淀（历史分析结论存储与检索）
├── data/
│   ├── simulator.py            # 模拟数据生成器（埋入隐藏规律）
│   └── loader.py               # 数据加载与 DataFrame 视图
├── analysis/
│   ├── correlation.py          # 缺陷-设备-步骤关联分析
│   ├── importance.py           # 参数重要性排序（皮尔逊 + 分箱增益）
│   └── yield_tracker.py        # 良率计算与趋势
└── ui/
    ├── sidebar.py              # 侧边栏导航 + 全局筛选器
    ├── dashboard.py            # 总览仪表盘
    ├── wafer_map.py            # 晶圆缺陷图可视化
    ├── lot_trace.py            # 批次追溯视图
    ├── param_analysis.py       # 参数分析页
    └── nl_query.py             # 自然语言查询页（规则匹配 + LLM增强）

3.4 架构分层

┌─────────────────────────────────────────────────┐
│                   Streamlit UI                    │
│  Dashboard │ WaferMap │ LotTrace │ Param │ NL    │
├─────────────────────────────────────────────────┤
│              Analysis Layer（统计分析）            │
│  Correlation │ Importance │ YieldTracker         │
├─────────────────────────────────────────────────┤
│            Ontology Layer（本体服务）              │
│  Schema(Pydantic) │ Graph(关系查询) │ Knowledge  │
├─────────────────────────────────────────────────┤
│              Data Layer（数据管道）                │
│  Simulator(模拟生成) │ Loader(DataFrame视图)     │
├─────────────────────────────────────────────────┤
│                 Config（全局配置）                 │
│  工艺步骤 │ 设备列表 │ 隐藏规则阈值 │ UI配色     │
└─────────────────────────────────────────────────┘

四、核心设计详解

4.1 Ontology数据模型（Pydantic v2）

这是整个系统的"骨架"。我用Pydantic定义了7个核心实体：

class ProcessStepType(str, Enum):
    LITHOGRAPHY = "光刻"
    ETCH = "刻蚀"
    DEPOSITION = "薄膜沉积"
    IMPLANT = "离子注入"
    CLEAN = "清洗"
    CMP = "化学机械抛光"
    INSPECTION = "检测"

class Equipment(BaseModel):
    equipment_id: str
    name: str
    step_type: ProcessStepType
    chamber_count: int = 1
    status: str = "running"

class ProcessStep(BaseModel):
    step_id: str
    name: str
    step_type: ProcessStepType
    equipment: Equipment
    parameters: dict[str, float]          # 参数名 -> 当前值
    parameter_specs: dict[str, tuple[float, float]]  # 参数名 -> (下限, 上限)

class Wafer(BaseModel):
    wafer_id: str
    lot_id: str
    slot_number: int
    defect_map: list[dict]  # [{x, y, defect_type, size_um}]
    is_good: bool = True

class Lot(BaseModel):
    lot_id: str
    product: str           # e.g., "Exynos_2600"
    process_node: str      # e.g., "2nm GAA"
    wafer_count: int = 25
    wafers: list[Wafer]
    status: str = "in_progress"

class DefectRecord(BaseModel):
    defect_id: str
    wafer_id: str
    lot_id: str
    x: float
    y: float
    defect_type: str       # particle / scratch / pattern_bridge / void
    size_um: float
    detected_at_step: str

class ElectricalTest(BaseModel):
    wafer_id: str
    lot_id: str
    param_name: str        # Vth / Ion / Ioff
    value: float
    spec_min: float
    spec_max: float
    is_pass: bool

顶层用 OntologyGraph 将所有实体关联：

class OntologyGraph(BaseModel):
    lots: list[Lot]
    process_steps: list[ProcessStep]
    equipment_list: list[Equipment]
    defects: list[DefectRecord]
    electrical_tests: list[ElectricalTest]

关键设计思想：这不是简单的数据库表，而是一张语义网络。DefectRecord.detected_at_step 指向 ProcessStep，ProcessStep.equipment 指向 Equipment——沿着这条链，任何缺陷都能追溯到具体设备和具体参数。

4.2 模拟数据：埋入"可被发现的规律"

数据模拟器不是随机生成噪声，而是刻意埋入因果关系：

• 12台设备中，ETCH-02被设为异常（RF功率870W > 阈值850W，腔温408°C > 阈值405°C）
• 经过ETCH-02的晶圆，60%概率在右半部分产生pattern_bridge缺陷
• 隐藏规则：RF功率 > 850W 且 腔温 > 405°C → 良率下降15%
• 50 Lot × 25 Wafer = 1250片晶圆，时间跨度30天

这样，关联分析模块如果能"发现"ETCH-02是罪魁祸首、RF功率是Top-1重要参数，就证明Ontology + 统计方法的有效性。

4.3 分析模块

correlation.py（关联分析）：

• 按设备分组统计缺陷率 → 输出"嫌疑设备Top-N"
• 按工艺步骤统计缺陷增量 → 输出"嫌疑步骤Top-N"
• 缺陷空间分布（左/右/上/下/中心）与设备交叉分析

# 伪代码示意
import pandas as pd

def correlate_defects_by_equipment(defects: pd.DataFrame, equipment: pd.DataFrame) -> pd.DataFrame:
    """按设备分组统计缺陷率"""
    merged = defects.merge(equipment, left_on='equipment_id', right_on='equipment_id')
    return merged.groupby('equipment_id').agg(
        defect_rate=('defect_id', 'count'),
        ...
    ).sort_values('defect_rate', ascending=False)

importance.py（参数重要性）：

• 皮尔逊相关系数：每个数值参数与良率标签的线性相关性
• 分箱增益：参数分5箱后各箱良率差异（模拟决策树信息增益）
• 输出：参数重要性排行榜

yield_tracker.py（良率追踪）：

• 按天/按Lot/按设备/按步骤四个维度计算良率
• 支持时间窗口筛选

4.4 五个页面

五、运行效果

启动

python -m venv .venv
.venv\Scripts\pip install -r requirements.txt
.venv\Scripts\streamlit run app.py

浏览器访问 http://localhost:8501 。

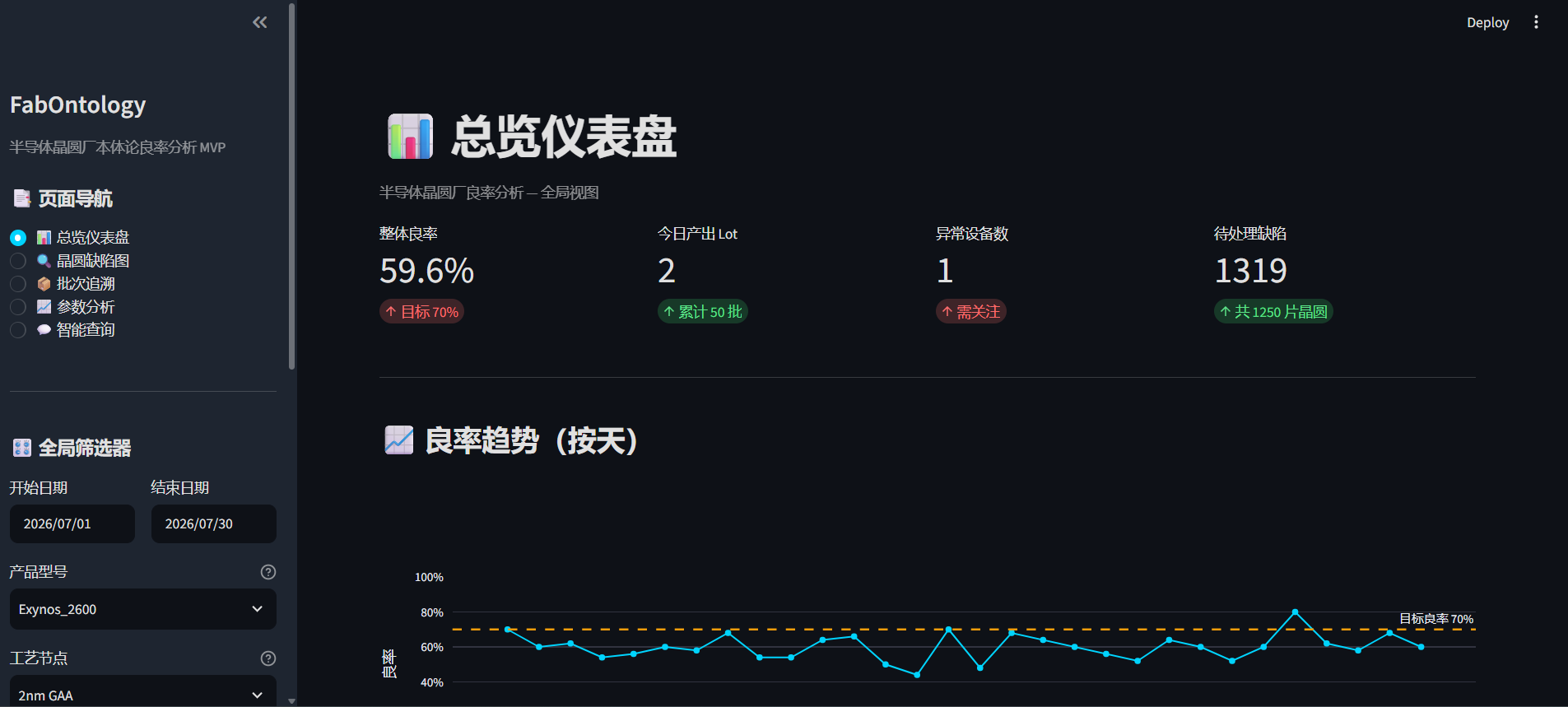

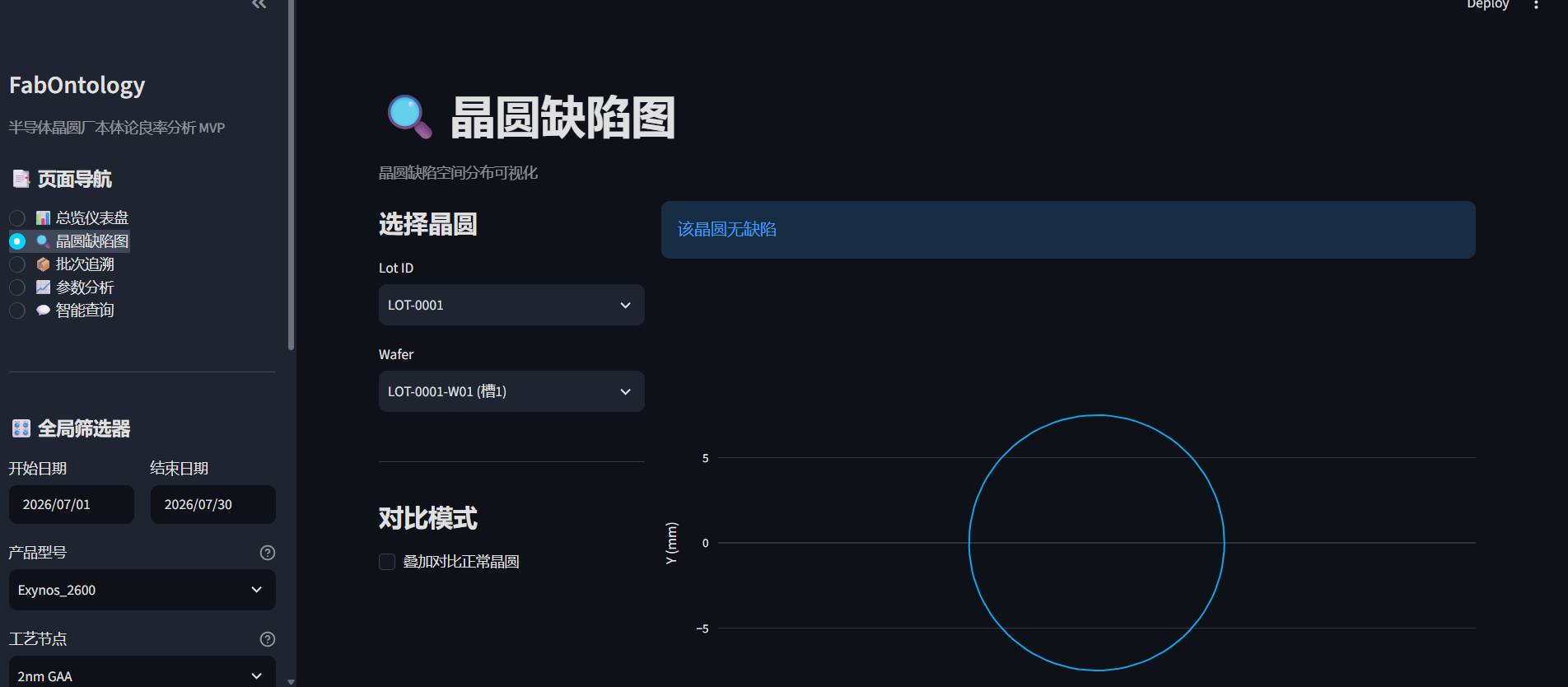

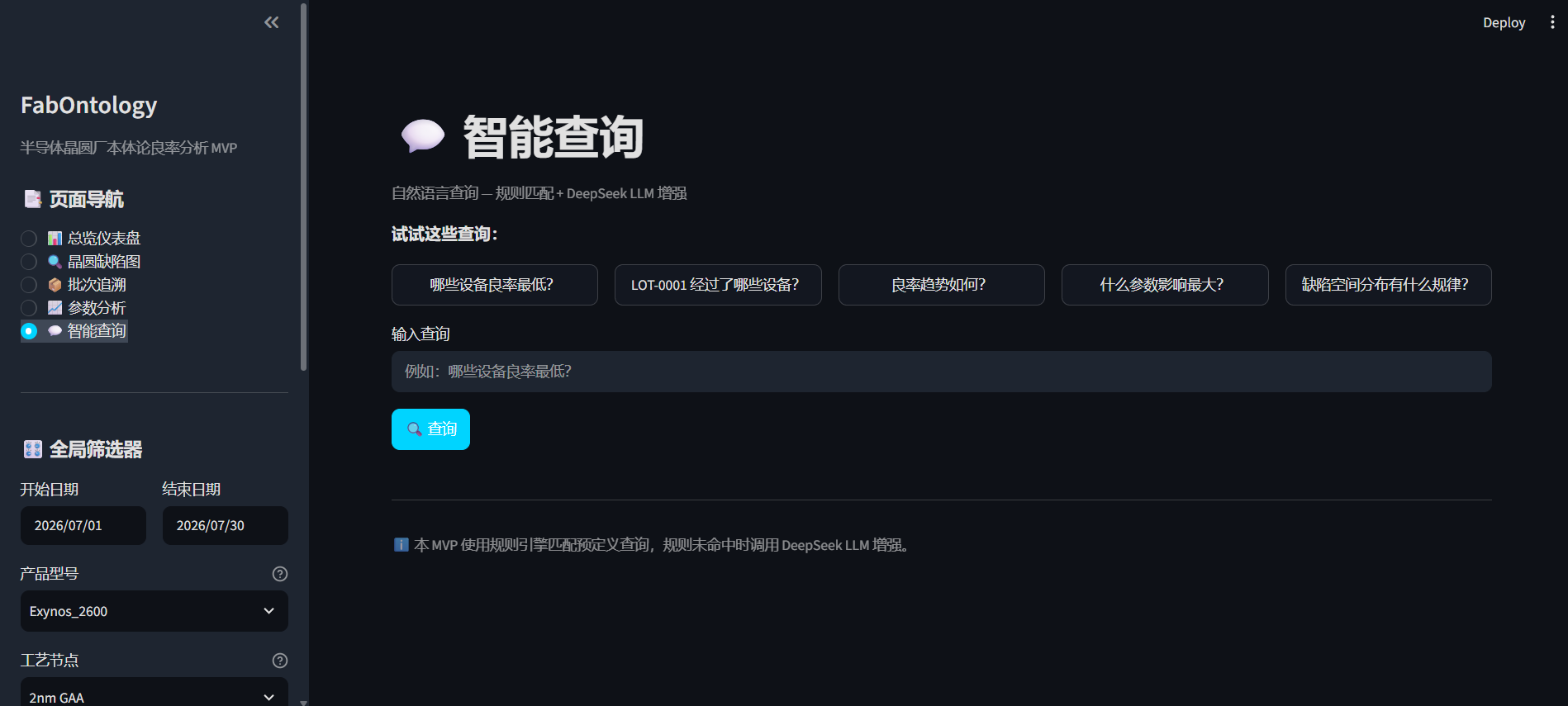

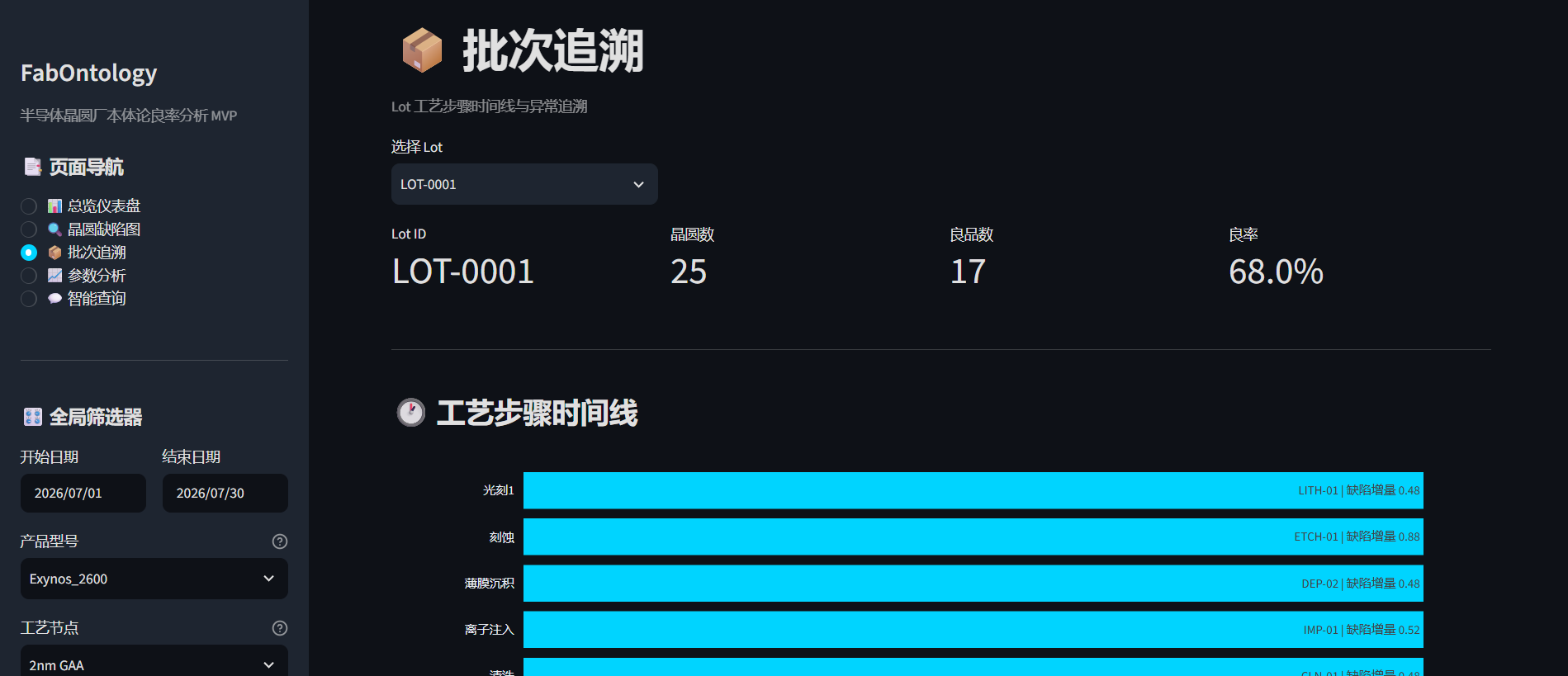

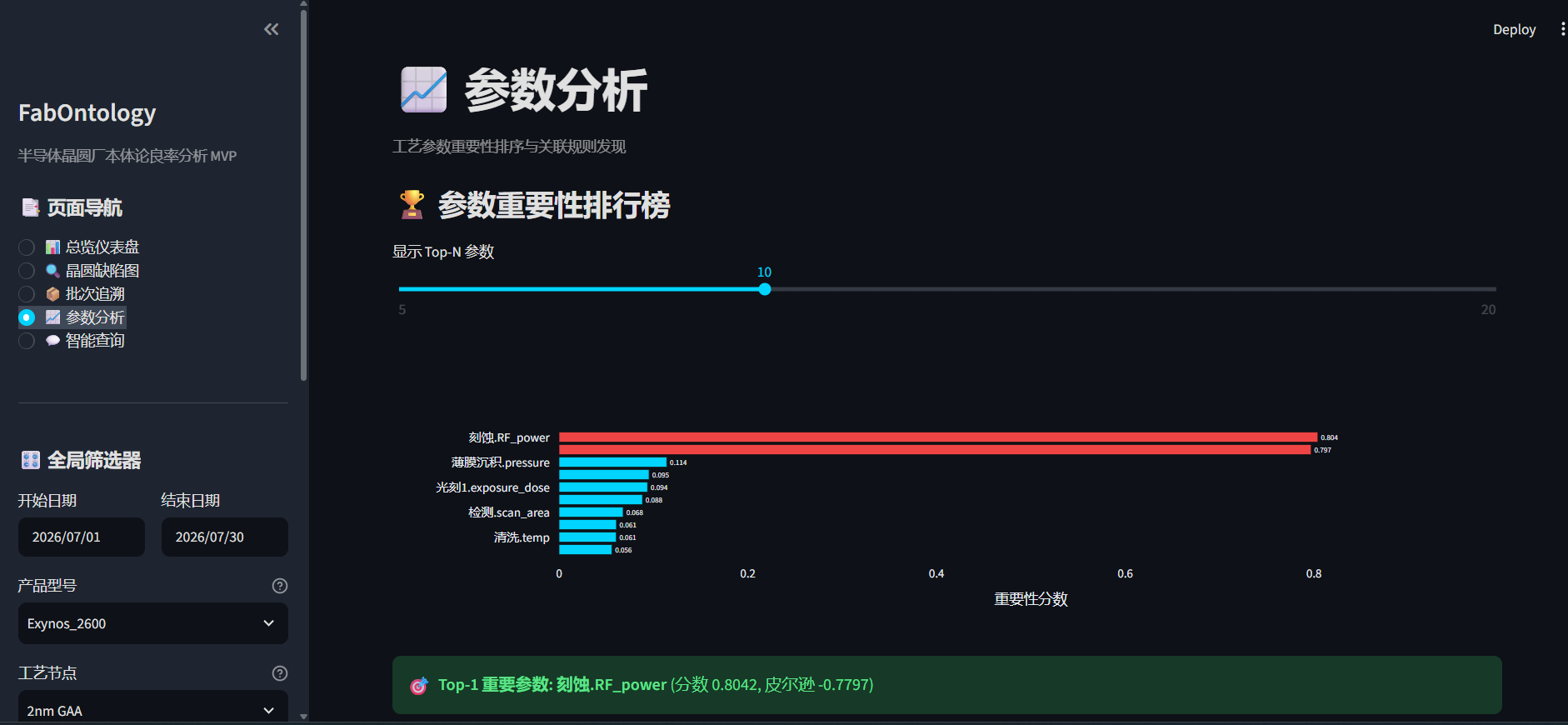

界面展示：

验收结果

六、从MVP到真实Fab：差距在哪？

这个MVP验证了架构可行性，但距离真实Fab部署还有巨大鸿沟：

后续迭代路线

七、总结

三星与Palantir的合作揭示了一个趋势：半导体制造的竞争，正在从"谁的物理工艺更强"扩展到"谁的数据智能更强"。

Ontology不是银弹，但它解决了一个根本问题——让数据从"散落在20个系统里的CSV"变成"机器可推理的因果网络"。有了这张网络，无论是传统的统计方法还是前沿的LLM，都有了施展拳脚的基座。

这个MVP用不到2000行Python代码，验证了这条路径的最小闭环。希望对你有所启发。
