MATLAB技巧——xline和yline的命令介绍与示例

$xline$用于在MATLAB图形中绘制垂直于X轴的直线（竖线），yline用于绘制垂直于Y轴的直线（横线）。两者均属于绘图命令，支持自定义线型、颜色及标签。本文给出一些用法介绍和例子。

xline与yline命令简介

常用语法

xline(x) : 在x位置绘制竖直线
xline(x, LineSpec): 自定义线型与颜色
xline(x, Label) : 添加标签
xline(x, LineSpec, Label): 同时自定义线型和标签

同理，yline的使用方法如下：

yline(y) : 在y位置绘制水平线
yline(y, LineSpec):自定义线型与颜色
yline(y, Label) : 添加标签
yline(y, LineSpec, Label): 自定义线型与标签

LineSpec说明

• 线型：'-' 实线，'--' 虚线，':' 点线，'-.' 点划线
• 颜色：'r' 红，'g' 绿，'b' 蓝，'k' 黑

例程代码

clc; clear; close all;

% 绘制示例曲线
x = -10:0.1:10;
y = sin(x);
plot(x, y, 'b','DisplayName','sin(x)');
hold on;

% 添加xline：在 x=3 位置绘制红色虚线，并标注
xline(3, '--r', 'x = 3');

% 添加yline：在 y=0 位置绘制绿色点划线，并标注
yline(0, '-.g', 'y = 0');

% 添加另一条 yline
yline(0.5, ':k', 'y = 0.5');

title('xline 和 yline 示例');
xlabel('X 轴');
ylabel('Y 轴');
legend show;
grid on;

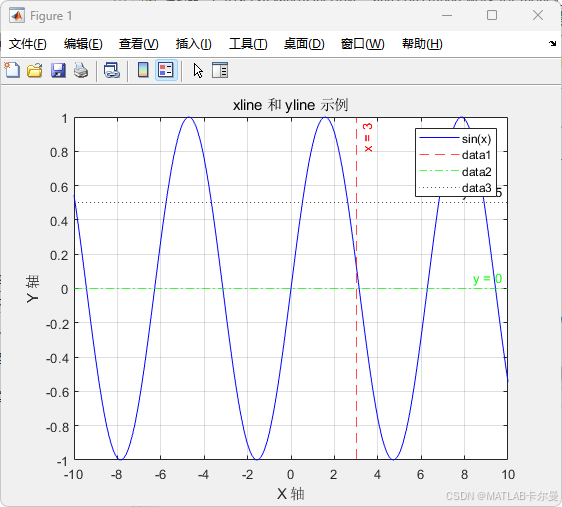

运行结果：

关于$xline$和$yline$的每一行代码的效果：

• xline(3, '--r', 'x = 3')：在 x=3 处画一条红色虚线，标记 x=3


• yline(0, '-.g', 'y = 0')：y=0 的位置画绿色点划线：

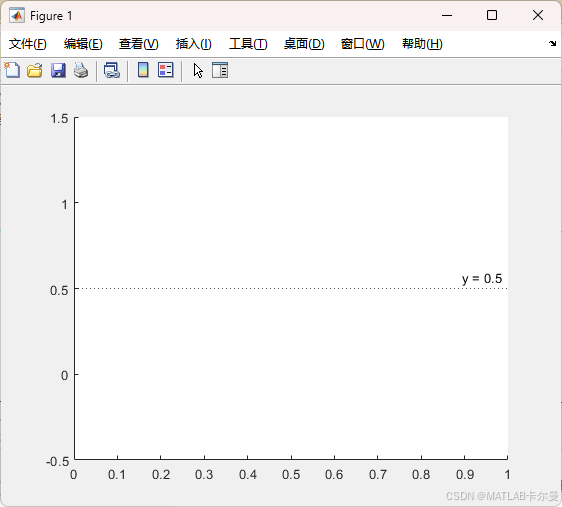

• yline(0.5, ':k', 'y = 0.5')：$y=0.5$ 处画黑色点线，如下图：


通过ConstantLine对象修改样式

• xline 和 yline 都返回一个 ConstantLine 对象，可以通过对象修改样式：

h = xline(5); %x=5的一条竖线
h.LineWidth = 2; %线的宽度是2
h.Color = 'm'; %线的颜色是洋红色
