CH340T、CH341T、CH343G 三款USB转串口芯片实用效果对比

在研发产品或工业控制现场，经常会用到USB转串口以方便进行数据交互，而USB转RS485和RS232又是最常用到的。

我用过南京沁恒的CH340T、CH341T、CH340G三种USB转串口芯片，今天从实际使用角度做个对比。

一、CH340T：经典款

CH340T是我用得最多的芯片，也是市面上USB转TTL模块最常见的方案。

核心参数：

• 波特率范围：50bps~2Mbps
• 支持全双工串口，内置收发缓冲区
• 提供MODEM联络信号（RTS、DTR、DCD、RI、DSR、CTS）
• 需要外部12MHz晶振和振荡电容

实际使用效果：

• 115200bps下长期运行稳定，这是它最常用的档位
• 我在办公室实测过3Mbps也能跑，但超过460800bps需要PCB布线和电源质量到位
• 在工控现场（变频器旁、电机附近）只要做好防护，表现依然可靠
• 晶体精度要求较高，外部12MHz晶振精度建议±0.5%以内

优点：价格便宜、驱动成熟、兼容性好、市场保有量大
缺点：需要外部晶振（CH340T没有内置时钟）；极限高波特率下对PCB布线要求较高

二、CH341T：功能多但不精

CH341系列比CH340多了不少功能——除了USB转串口，还能转I2C、并口、打印口等。

CH341T与CH340T的关键区别：

• CH340T：USB转9线TTL串口
• CH341T：USB转3线TTL串口 + 可接IIC

实际使用效果：

• 串口稳定性方面，与CH340T“没有区别”
• 但如果只用串口功能，CH340T更纯粹、更省事、成本也低
• CH341T的I2C是通过软件模拟实现的

优点：功能丰富，一个芯片能当多个用（串口+I2C+并口）
缺点：串口只是它的功能之一，不是唯一专长；如果只用串口，没必要选它

三、CH343G：新一代高速款

CH343G是沁恒新一代USB转串口芯片。

核心参数：

• 波特率范围：50bps~6Mbps
• 内置时钟，无需外部晶振
• 串口I/O独立供电，支持1.8V、2.5V、3.3V、5V多种电平
• 支持CTS/RTS硬件自动流控

实际使用效果：

• 高速场景优势明显：1Mbps以上远优于CH340T
• 内置晶振省去了外部晶体和电容，外围电路更简洁
• VIO独立供电意味着可以直接匹配1.8V或2.5V的MCU，不用额外电平转换
• CH343G的TXD空闲态为高电平，RXD内置上拉电阻，和标准UART接口兼容性好

优点：速率更高、外围更简、电平更灵活
缺点：成本比CH340高

四、三款芯片实用对比总结

做USB转RS232/RS485转换器，首选CH340系列，波特率超过1M最好使用CH343G

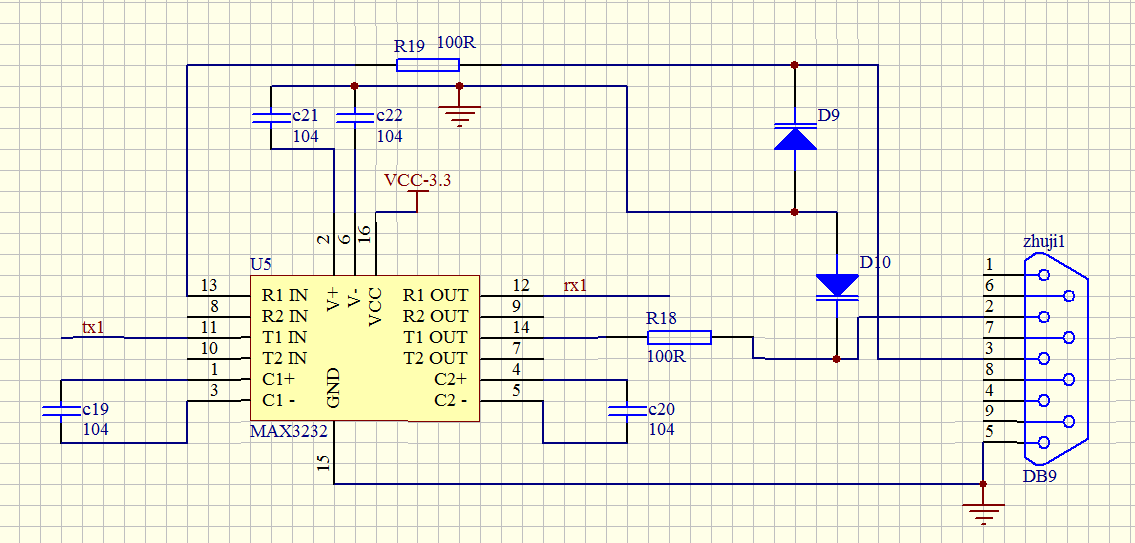

下图是我一直使用的RS232接口电路图

上图中MAX3232是RS232接口芯片，11脚的tx1和12脚的rx1是TTL电平，接单片机的串口，芯片供电图中用的是3.3V，要和单片机的电源电压一致，如果单片机供电是5V，则接口芯片要选5V供电的，这样就不需要电平匹配了。C19-C22都是0.1uF电容，13脚（RXD）和14脚（TXD）都串了一个100欧电阻可以起到限流作用，DB9座用的是母头（也可以用接线端子），可以和USB-232的公头对接；一般RS232接口用RXD、TXD和GND三根线就够了（除非特别要求），RS232设备之间连接需要RXD、TXD交叉连接，GND直连。D9、D10是TVS双向瞬变二极管，对接口起保护作用，我用的型号是SMBJ15CA。5V供电、波特率115200实际测试时通信距离可以达到30几米，如果是9600波特率距离可以到50米。

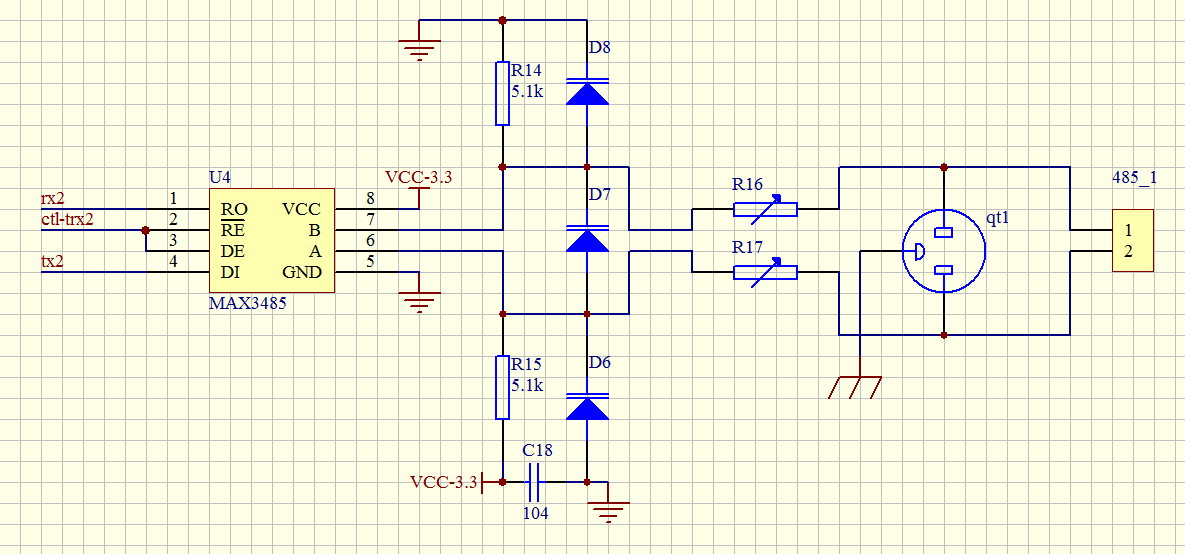

下图是我一直使用的RS485接口电路图

RS485是差分信号，防护的重点就是A/B两个信号线，上图从右往左共有三重防护

一是气体放电管qt1，用于泄放雷击、浪涌等大能量冲击，我用的型号是B3D090L。

二是串联PPTC自恢复保险丝（R16、R17），在电流过大时切断电路进行保护。

三是在差分线A和B之间，以及每根差分线对地之间，都放置双向TVS管(D6-D8)。其中，A-B之间的TVS管用于保护差模干扰，A-GND和B-GND的TVS管用于保护共模干扰。我用的型号是SMBJ6.0CA。

R14/R15是下拉/上拉电阻保证总线空闲电平稳定。C18是0.1uF电容跨接在MAX3485的VCC和GND两脚之间。

两个RS485接口的设备A接A、B接B。

RS485一般是一主多从，因为是半双工传输机制，主机发送命令给不同地址的从机，挂在总线上的从机都会收到命令，地址对的从机才回复主机，一般可以挂32个从机，我测试过最多可以挂36个。

一般从机数量少、距离又近的话，两总线间120欧的电阻可以不加，从机多、距离远则总线要加一个120欧的电阻。

通信距离按标准可以达到1200米，这与波特率高低及现场环境等都有关系，我做过的工业控制现场最远的距离只有500多米，带20多个从机，波特率9600，数据收发都没有问题，再远的距离没有合适的机会试。

这3个系列芯片资料沁恒官网可以下载

后续干货不断，咱们一起在单片机的世界里，共同进步。
