STM32串口IAP(OTA)升级过程解析

原创 豆包力荐 已于 2025-06-10 21:40:34 修改 · 4.7k 阅读 · 104 ·
本内容遵循CC 4.0 BY-SA版权协议
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
于 2025-05-28 22:44:04 首次发布

STM32串口IAP(OTA)升级过程解析

总结

我们可以通过串口使用Xmodem协议将.bin文件发送到外部norlash，再读取norlash数据到A区实现IAP固件更新。
也可通过基于串口的如蓝牙 WIFI模块 4G模块 CAN设备实现空中升级OTA。
基于此思想，可以扩展阿里云带版本推送的双AB区的OTA无感升级。

目录

1.STM32内存分布和启动流程
2.设计逻辑–AB分区理念
3.串口空闲中断+DMA传输
4.读写外部flash 写内部flahs
5.Xmodem协议
6.Bootloader命令行
7.命令对应的API
8.跳转A区，执行应用程序
9.MDK生成.bin文件

1.STM32启动方式和内存分布

STM32内存映射

1.1重映射与从FLASH启动

我们可以发现每次我们不论在那学习关于STM32相关的知识都避免不了要接触到0X08000000这个关键的地址。
这个地址使我们把BOOT = 0 BOOT1 = X时代码下载到的位置，但是我们的STM32不是上电之后从0开始运行的吗？这是怎么回事呢

接下来我们先看一下STM32的自举方式
在这里插入图片描述
无论是从内部flash启动，还是系统存储器，亦或者是SRAM都无一例外提到了映射，那什么是映射，又为什么要映射呢？

在这里插入图片描述

我们来看这句话，会发现改变BOOT引脚会将0X00000000 - 0X001FFFFF的映射也给一起改变。
我们可以通俗的理解 此时的0X00000000-0x001 F FFFF 被 0X08000000-0X08FFFFFF替代了(前提是*BOOT = 0 BOOT1 = X)。

在这里插入图片描述

1.2SRAM启动使用场景

映射到SRAM 也就是0X20000000 (SRAM的起始地址)
那就很清晰的认识到，的确是从0开始运行，只不过通过一些手段(y映射)，把FLASH或者SRAM的代码给“搬运”倒了0X00000000。
在这里插入图片描述
而下载到SRAM如上面图片所说，RAM有易失性，仅在调试时代码改动较小，代码量大时相对有很大的效果提升。

1.3系统存储器启动

那不是还有一个系统存储器(BOOT = 1 BOOT1 = 0)启动吗，又是怎么回事？
其实soc厂商在生产时给内部弄了一个Bootloader，我们下载时使用下载器如STLINK JLINK ，芯片内部Bootloader ，会将代码加载到目标芯片的FLAH。
所以我们在下载到系统存储器之后，还要将BOOT引脚恢复到BOOT = 0 BOOT1 = X，即还是从FLASH启动

1.4main函数开始前STM32干了什么

1.4.1开辟栈和堆

打开startup启动文件

Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp

; <h> Heap Configuration
;   <o>  Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>

栈的作用是用于局部变量，函数调用，函数形参等的开销，栈的大小不能超过内部SRAM 的大小。不然可能会出现的HardFault的错误。代码量过大时需手动更改栈大小。

Stack_Size      EQU     0x00000400
				||
Stack_Size      EQU     0x00000800

Stack_Size EQU 0x00000200表示开辟栈的大小为 0X00002000，EQU==C 中的 define。

ARER 后面的接段属性。段名为STACK；NOINIT 表示不初始化在(后续__main启动)；READWRITE 表示可读可写，ALIGN=3，表示按照 8 字节对齐。
SPACE 用于分配大小等于 Stack_Size连续内存空间，单位为字节。

堆主要用来动态内存的分配，像 malloc()函数申请的内存就在堆中(我们常常使用自定义的malloc，因为c库的malloc存在线程安全问题，此处不讨论，否则文章太长了)。

Heap_Size       EQU     0x00000200

                AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem        SPACE   Heap_Size
__heap_limit

                PRESERVE8
                THUMB

开辟堆的大小为 0X00000200（512 字节），名字为 HEAP，NOINIT 即不初始化(后续__main启动)，可读可写，8字节对齐。__heap_base 表示堆的起始地址，__heap_limit 表示堆的结束地址。

1.4.2设置中断向量表
__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler
                DCD     NMI_Handler                ; NMI Handler
                DCD     HardFault_Handler          ; Hard Fault Handler
                DCD     MemManage_Handler          ; MPU Fault Handler
                DCD     BusFault_Handler           ; Bus Fault Handler
                DCD     UsageFault_Handler         ; Usage Fault Handler
                DCD     0                          ; Reserved
                ……

我们发现0开始首先居然是 __initial_sp栈顶指针 这是我们后续IAP一个判断依据。前4B为栈顶指针，0X00000004才是中断向量表起始。

1.4.3中断服务函数注册
; Reset handler
Reset_Handler   PROC
                EXPORT  Reset_Handler             [WEAK]
                IMPORT  __main
                IMPORT  SystemInit
                LDR     R0, =SystemInit
                BLX     R0
                LDR     R0, =__main
                BX      R0
                ENDP

; Dummy Exception Handlers (infinite loops which can be modified)

NMI_Handler     PROC
                EXPORT  NMI_Handler                [WEAK]
                B       .
                ENDP
HardFault_Handler\
                PROC
                EXPORT  HardFault_Handler          [WEAK]
                B       .
                ENDP

除了复位中断服务函数Reset_Handler被实现了
其他的都未被实现函数体 (weak若定义)，仅仅实现了注册(牵扯到内部函数指针与回调函数的定义，此处不涉及)。

1.4.4Reset_Handler复位中断

前面其实还有特权级(M3内核)NVIC清零设置，主堆栈指针设置，内核堆栈指针设置，PC (PC = Reset_Handlerr,SP = *(0X80000000),其中、 *(0X80000000)指向的是SRAM 0x2000 0000，即栈在0X2000 0000 (左右))设置我们不过多赘述，直接查看Reset_Handler复位中断。

; Reset handler
Reset_Handler   PROC
                EXPORT  Reset_Handler             [WEAK]
                IMPORT  __main
                IMPORT  SystemInit
                LDR     R0, =SystemInit
                BLX     R0
                LDR     R0, =__main
                BX      R0
                ENDP

定义了一个服务程序，PROC表示程序的开始。
使用EXPORT将Reset_Handler申明为可被外部引用。
使用IMPORT表示该标号来自外部文件，**SystemInit()**是一个库函数，在system_stm32f1xx.c中定义的。
SystemInit ()初始化系统时钟

__main 是一个标准的 C 库函数，主要作用是初始化用户堆栈，这个是由编译器完成的
__mian 会对开辟的堆和栈进行初始化 并且调用main函数
在这里插入图片描述

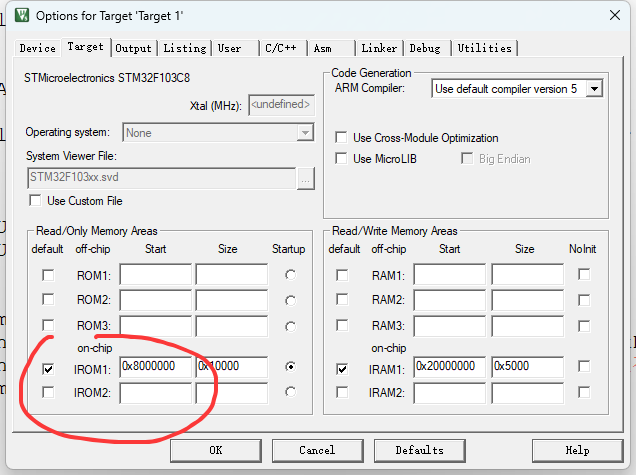

当我们在Options for Target 使用微库 Use MocroLIB设置
该函数最终会调用我们自己写的main函数，执行我们自己的代码。

LDR     R0, =SystemInit

这是一条汇编指令，表示从存储器中加载SystemInit到一个寄存器R0的地址中。

BLX     R0

表示跳转到寄存器R0的地址，并根据寄存器的 LSE 确定处理器的状态，还要把跳转前的下条指令地址保存到 LR。

LDR     R0, =__main

表示从存储器中加载__main到一个寄存器R0的地址中。

BX      R0

跳转到至指定寄存器的地址后，不会返回。
与PROC是对应的，表示程序的结束。

2.设计逻辑–AB分区理念

在这里插入图片描述

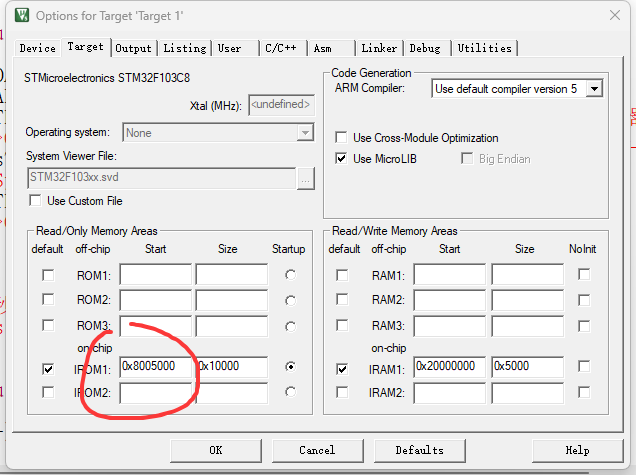

以F103C8T6 (64KB的FLASH) 为例：将FLASH分为两个部分 B区：Bototloader区 A区：APP区
相关宏定义设置

//以下单位均为B字节
//flash起始地址
#define C8T6_FLASH_START_ADDR           0X08000000
//flash页page个数
#define C8T6_FLASH_NUM                  64
//flash页page大小 1k
#define C8T6_FLASH_PAGE_SIZE            1024

//b区页数
#define C8T6_B_PAGE_NUM                 20
//a区页数
#define C8T6_A_PAGE_NUM                 C8T6_FLASH_NUM - C8T6_B_PAGE_NUM
//a区起始页号
#define C8T6_A_START_PAGE               C8T6_B_PAGE_NUM
//a区起始地址
#define C8T6_A_START_ADDR               C8T6_FLASH_START_ADDR + C8T6_A_START_PAGE * C8T6_FLASH_PAGE_SIZE

前20KB为Bootloader引导程序区此区域代码功能：
①擦除A区代码数据；
②串口IAP下载A区；
③向外部FLASH下载程序；
④读取外部FLSAH到内部FLASH使用；
⑤重启

3.串口空闲中断+DMA传输

3.1环形接收区建立

#define NUM                 10


typedef struct
{
    uint8_t* start;
    uint8_t* end;
}UCB_URXBufferptr;

typedef struct
{
    uint16_t URxcounter;
    UCB_URXBufferptr URxDataptr[NUM];
    UCB_URXBufferptr *URxDataIN;
    UCB_URXBufferptr *URxDataOUT;
    UCB_URXBufferptr *URxDateEND;
}UCB_CB;

缓冲区指针初始化

void URx1_ptrInit(void)
{
    U1CB.URxcounter = 0;
    U1CB.URxDataIN = &U1CB.URxDataptr[0];
    U1CB.URxDataOUT = &U1CB.URxDataptr[0];
    U1CB.URxDateEND = &U1CB.URxDataptr[NUM-1];
    U1CB.URxDataIN->start = rx1_buffer;
}

在这里插入图片描述
其实我们还是定义了一整个大数组 但是被我们分成了NUM个部分 后续称为块 使用IN OUT END来界定。

IN与OUT一旦不相等说明接受了多少个数据包，也就是进入了多少次空闲中断

块指针有start 和 end指针
start表示下次接受起始位置
end一直指向当前块的起始
原理：如果end ！= start表示当前这个块有数据接收 可以进行处理

每接收数据一次IN后移 IN与END重合表明当前接收已满，IN再次指向开头，实现循环

OUT指针就是来指示上次接收完毕的块地址，每次接收IN会后移，那我怎么知道这次接收从缓冲区哪开始的？
那就通过OUT指向进入中断管服务函数前的IN，即上次的接收完的末尾，然后对OUT的start与end进行判断

具体详情可参考中断服务函数

3.2串口与DMA配置

串口初始化配置

注意开启串口空闲中断以及调用URx1_ptrInit函数。

void Usart1_Init(uint32_t baurd)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef GPIO_initstruct;
    GPIO_initstruct.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_initstruct.GPIO_Pin = GPIO_Pin_10;
    GPIO_Init(GPIOA,&GPIO_initstruct);

    GPIO_initstruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_initstruct.GPIO_Pin = GPIO_Pin_9;
    GPIO_Init(GPIOA,&GPIO_initstruct);


    USART_InitTypeDef usart_initstruct;
    usart_initstruct.USART_BaudRate = baurd;
    usart_initstruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    usart_initstruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    usart_initstruct.USART_Parity = USART_Parity_No;
    usart_initstruct.USART_StopBits = USART_StopBits_1;
    usart_initstruct.USART_WordLength = USART_WordLength_8b;
    USART_Init(USART1,&usart_initstruct);

    USART_ITConfig(USART1,USART_IT_IDLE,ENABLE);//!!!!!!!!!!!!!!!!!!!!!!!!!!USART_IT_IDLE
    USART_DMACmd(USART1,USART_DMAReq_Rx,ENABLE);

    NVIC_InitTypeDef nvic_initstruct;
    nvic_initstruct.NVIC_IRQChannel = USART1_IRQn;
    nvic_initstruct.NVIC_IRQChannelCmd = ENABLE;
    nvic_initstruct.NVIC_IRQChannelPreemptionPriority = 5;
    NVIC_Init(&nvic_initstruct);

    URx1_ptrInit();

    USART_Cmd(USART1,ENABLE);

}

DMA配置
串口1接收通道对应DMA1_Channel5

void Dma_init(uint32_t dma_PeripheralBaseAddr1,uint32_t dma_MemoryBaseAddr1,
              uint32_t dma_PeripheralBaseAddr2,uint32_t dma_MemoryBaseAddr2)
{
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);

    //串口dma to rx1_buffer
    dam_initstruct.DMA_BufferSize = USART1_RX_MAX + 1;  //不让其产生完成中断
    dam_initstruct.DMA_DIR = DMA_DIR_PeripheralSRC;
    dam_initstruct.DMA_M2M = DMA_M2M_Disable;
    dam_initstruct.DMA_MemoryBaseAddr = dma_MemoryBaseAddr1;     //usart1_rx_buf
    dam_initstruct.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
    dam_initstruct.DMA_MemoryInc = DMA_MemoryInc_Enable;
    dam_initstruct.DMA_Mode = DMA_Mode_Normal;
    dam_initstruct.DMA_PeripheralBaseAddr = dma_PeripheralBaseAddr1;     //&(USART1->DR)
    dam_initstruct.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
    dam_initstruct.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
    dam_initstruct.DMA_Priority = DMA_Priority_High;
    DMA_Init(DMA1_Channel5,&dam_initstruct);

    DMA_Cmd(DMA1_Channel5,ENABLE);//usart1 rx channel5
    }

注意以下代码

dam_initstruct.DMA_BufferSize = USART1_RX_MAX + 1;  //不让其产生完成中断

我们这样子设置的目的是不让DMA产生完成中断(虽然我们也没有使能)，这样子就算DMA模式是DMA_Mode_Normal，我们也可以将传输次数恢复在串口空闲中断实现。

串口中断服务函数

uint8_t length = 0;
void USART1_IRQHandler(void)
{
    uint16_t clear_idle = 0;
    if(USART_GetITStatus(USART1,USART_IT_IDLE) == SET)
    {
        clear_idle = USART1->SR;
        clear_idle = USART1->DR;

        //清楚USART_IT_IDLE的参数
        //因此清楚这个标志位 先读sr 再读dr

        U1CB.URxcounter += (USART1_RX_MAX + 1) - DMA_GetCurrDataCounter(DMA1_Channel5);
        U1CB.URxDataIN->end = &rx1_buffer[U1CB.URxcounter - 1];
        U1CB.URxDataIN++;
        if(U1CB.URxDataIN == U1CB.URxDateEND)
        {
            U1CB.URxDataIN = &U1CB.URxDataptr[0];
        }

        if(USART1_RX_BUFSIZE - U1CB.URxcounter >= USART1_RX_MAX)
        {
            U1CB.URxDataIN->start = &rx1_buffer[U1CB.URxcounter - 1 + 1];
        }
        else
        {
             U1CB.URxDataIN->start = rx1_buffer;
             U1CB.URxcounter = 0;
        }

        DMA_Cmd(DMA1_Channel5,DISABLE);
        DMA_SetCurrDataCounter(DMA1_Channel5,NUM + 1);
        dam_initstruct.DMA_MemoryBaseAddr = (uint32_t)U1CB.URxDataIN->start;
        DMA_Init(DMA1_Channel5,&dam_initstruct);  //次数会再次在这配置
        DMA_Cmd(DMA1_Channel5,ENABLE);
    }
}

注意IDLE空闲中断标志位的清除方式，以及

DMA_Init(DMA1_Channel5,&dam_initstruct);

实现再次复制DMA的传输次数。

HAL库版本

void URx1_ptrInit(void)
{
    U1CB.URxcounter = 0;
    U1CB.URxDataIN = &U1CB.URxDataptr[0];
    U1CB.URxDataOUT = &U1CB.URxDataptr[0];
    U1CB.URxDateEND = &U1CB.URxDataptr[NUM-1];
    U1CB.URxDataIN->start = rx1_buffer;
}



void usart_init(uint32_t baudrate)
{

    __HAL_RCC_USART1_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    huart1.Instance = USART1;
    huart1.Init.BaudRate = baudrate;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_1;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    HAL_UART_Init(&huart1);



    // 启用空闲中断
    __HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);

    // 初始化缓冲区指针
    URx1_ptrInit();

    // NVIC配置
    HAL_NVIC_SetPriority(USART1_IRQn, 5, 0);
    HAL_NVIC_EnableIRQ(USART1_IRQn);

}


void USART1_IRQHandler(void)
{
    uint16_t clear_idle = 0;
    clear_idle = USART1->SR;
    clear_idle = USART1->DR;

    __HAL_UART_CLEAR_IDLEFLAG(&huart1);

    HAL_UART_IdleCallback(&huart1);
}

void HAL_UART_IdleCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART1)
    {
        HAL_UART_AbortReceive(huart);

        uint32_t temp;
        temp = huart->Instance->SR;  // 清除空闲中断标志
        temp = huart->Instance->DR;

        // 计算接收数据长度
        U1CB.URxcounter += USART1_RX_MAX  - __HAL_DMA_GET_COUNTER(huart->hdmarx);

        // 更新缓冲区指针
        U1CB.URxDataIN->end = &rx1_buffer[U1CB.URxcounter - 1];
        U1CB.URxDataIN++;

        if(U1CB.URxDataIN > U1CB.URxDateEND)
        {
            U1CB.URxDataIN = &U1CB.URxDataptr[0];
        }


        // 处理缓冲区回绕
        if(USART1_RX_BUFSIZE - U1CB.URxcounter >= USART1_RX_MAX)
        {
            U1CB.URxDataIN->start = &rx1_buffer[U1CB.URxcounter];
        }
        else
        {
            U1CB.URxDataIN->start = rx1_buffer;
            U1CB.URxcounter = 0;
        }

         __HAL_DMA_ENABLE(huart->hdmarx);
        HAL_UART_Receive_DMA(&huart1, (uint8_t*)U1CB.URxDataIN->start, USART1_RX_MAX);
    }
}

数据回显测试
main.c

while(1)
	{
        if(U1CB.URxDataIN != U1CB.URxDataOUT)
        {
            BootLoader_Event(U1CB.URxDataOUT->start,U1CB.URxDataOUT->end - U1CB.URxDataOUT->start + 1);

            U1CB.URxDataOUT++;
            if(U1CB.URxDataOUT == U1CB.URxDateEND)
            {
                U1CB.URxDataOUT = &U1CB.URxDataptr[0];
            }
        }
        …………

判断OUT与IN是否重合来判断数据包接收个数 判断OUT的start与end来判断当前包接收数据个数

4.读写外部flash 写内部flahs

首先完成norflash(W25Q64)操作API，包括底层SPI驱动。
SPI驱动

void My_SPI_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef GPIO_Initstructure;
    GPIO_Initstructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;                       //MISO配置为浮空输入
    GPIO_Initstructure.GPIO_Pin = GPIO_Pin_6 ;
    GPIO_Initstructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_Initstructure);

    GPIO_Initstructure.GPIO_Mode = GPIO_Mode_AF_PP;                             //MOSI配置为推完服用输出
    GPIO_Initstructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_5;
    GPIO_Init(GPIOA,&GPIO_Initstructure);


    SPI_InitTypeDef SPI_Initstructure;
    SPI_Initstructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_128;        //波特率分频128
    SPI_Initstructure.SPI_CPHA = SPI_CPHA_1Edge;                                  //空闲电平为低
    SPI_Initstructure.SPI_CPOL = SPI_CPOL_Low;                                //第二个边沿采样
    SPI_Initstructure.SPI_CRCPolynomial = 7;                                    //crc默认配置为7
    SPI_Initstructure.SPI_DataSize = SPI_DataSize_8b;                           //数据长度8为
    SPI_Initstructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;          //全双工
    SPI_Initstructure.SPI_FirstBit = SPI_FirstBit_MSB;                          //高位先行
    SPI_Initstructure.SPI_Mode = SPI_Mode_Master;                               //主机模式
    SPI_Initstructure.SPI_NSS = SPI_NSS_Soft;                                   //软件片选
    SPI_Init(SPI1,&SPI_Initstructure);

    SPI_Cmd(SPI1,ENABLE);
}




/*函数功能：spi读取一个字节------------------------*/
/*参数：要发送的空白无用字节0xff-------------------*/
/*返回值：读取到的字节----------------------------*/
uint8_t SPI1_ReadBytedata(uint8_t txd)
{
    while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE) != SET);       //判断TXE是否成立 成立就跳转
    SPI_I2S_SendData(SPI1,txd);                                         //0XFF发送成功
    while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE) != SET);      //等待RXNE成立 即接收完成
    return SPI_I2S_ReceiveData(SPI1);                                   //返回读取
}


/*函数功能：spi写------------------------*/
/*参数：wdata要写的数据地址-------------------*/
/*参数：datalen要写的数据个数-------------------*/
/*返回值：无----------------------------*/
void SPI1_Write(uint8_t *wdata,uint16_t datalen)
{
    uint16_t i ;
    for(i = 0;i < datalen; i++)
    {
        SPI1_ReadBytedata(wdata[i]);
    }
}



/*函数功能：spi读取------------------------*/
/*参数：rdata读取到的数据放的位置-------------------*/
/*参数：datalen要读的数据个数-------------------*/
/*返回值：无----------------------------*/
void SPI1_Read(uint8_t *rdata,uint16_t datalen)
{
    uint16_t i ;
    for(i = 0;i < datalen; i++)
    {
        rdata[i] = SPI1_ReadBytedata(0xff);
    }
}

norflash操作API

#define CS_ENABLE    GPIO_ResetBits(GPIOA,GPIO_Pin_4)
#define CS_DISABLE   GPIO_SetBits(GPIOA,GPIO_Pin_4)

#define RD_SR_CMD                  0X05
#define NOUSE_MES               0XFF
#define WR_ENABLE               0X06
#define BLOCK_ERASE             0XD8
#define PAGE_PROGRAM            0X02
#define RRAD_DATA               0X03
…………

void W25Q64_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef gpio_initstructure;
    gpio_initstructure.GPIO_Mode = GPIO_Mode_Out_PP;
    gpio_initstructure.GPIO_Pin = GPIO_Pin_4;
    gpio_initstructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&gpio_initstructure);


    CS_DISABLE;                                                 //初始化先不选中
    My_SPI_Init();
}




/*函数功能：w25q64等待忙------------------------*/
/*参数：无-------------------*/
/*返回值：无----------------------------*/
void W25Q64_WaitBusy(void)
{
    uint8_t res;
    do
    {
        CS_ENABLE;                                              //片选选中

        SPI1_ReadBytedata(RD_SR_CMD);                           //发送读状态寄存器的命令
        res = SPI1_ReadBytedata(NOUSE_MES);                     //读取状态寄存器 参数为OXFF

        CS_DISABLE;                                             //片选取消
    }while((res & 0x01) == 1);//sr.0 busy                              //判断忙
}


/*函数功能：w25q64写使能------------------------*/
/*参数：无-------------------*/
/*返回值：无----------------------------*/
void W25Q64_WR_ENABLE(void)
{
    W25Q64_WaitBusy();                                          //等待忙
    CS_ENABLE;                                                  //片选

    SPI1_ReadBytedata(WR_ENABLE);                               //发送写使能

    CS_DISABLE;                                                 //取消片选
}



/*函数功能：w25q64块擦除 64k------------------------*/
/*参数：块的序号  num*1024*64 具体地址-------------------*/
/*返回值：无----------------------------*/
void W25Q64_64K_ERASE(uint8_t blocknum)//8m = 8*1024 = 8192k 8192k/64k = 128块 1块64kB
{
    uint8_t wdata[4] = {0};
    wdata[0] = BLOCK_ERASE;                                     //块擦除命令
    wdata[1] = (blocknum * 64 * 1024) >> 16;                    //擦除地址高8位
    wdata[2] = (blocknum * 64 * 1024) >> 8;                     //擦除地址中八位
    wdata[3] = (blocknum * 64 * 1024);                          //擦除地址第八位

    W25Q64_WaitBusy();                                          //等待忙

    W25Q64_WR_ENABLE();                                         //写使能

    CS_ENABLE;                                                  //片选


    SPI1_Write(wdata,4);                                        //发送擦除


    CS_DISABLE;                                                 //取消片选
    W25Q64_WaitBusy();                                          //等待忙
}



/*函数功能：w25q64页写256B------------------------*/
/*参数：写的数据的地址 wbuf-------------------*/
/*参数：页的序号  -------------------*/
/*返回值：无----------------------------*/
void W25Q64_Page_write(uint8_t* wbuf,uint16_t pagenum) //256B一页
{
    uint8_t wdata[4] = {0};
    wdata[0] = PAGE_PROGRAM;                                    //页编程命令
    wdata[1] = (pagenum * 256) >> 16;                           //页高八位地址
    wdata[2] = (pagenum * 256) >> 8;                            //页中八位地址
    wdata[3] =  pagenum * 256;                                  //页第八位地址

    W25Q64_WaitBusy();                                          //等待忙

    W25Q64_WR_ENABLE();                                         //写使能

    CS_ENABLE;                                                  //片选


    SPI1_Write(wdata,4);                                        //发命令
    SPI1_Write(wbuf,256);                                       //写字节


    CS_DISABLE;                                                 //取消片选
}



/*函数功能：w25q64读------------------------*/
/*参数：读的数据的地址 rbuf-------------------*/
/*参数：读取的地址addr  -------------------*/
/*参数：读取的数据长度址datalen  -------------------*/
/*返回值：无----------------------------*/
void W25Q64_Readdata(uint8_t* rbuf,uint32_t addr,uint32_t datalen)
{
    uint8_t wdata[4] = {0};
    wdata[0] = RRAD_DATA;
    wdata[1] = addr  >> 16;
    wdata[2] = addr  >> 8;
    wdata[3] = addr ;

    W25Q64_WaitBusy();
    CS_ENABLE;


    SPI1_Write(wdata,4);
    SPI1_Read(rbuf,datalen);


    CS_DISABLE;
}

因为是要进行IAP(OTA)固件升级，整个新版固件.bin文件很大，所以提供页写W25Q64_Page_write与块擦除W25Q64_WR_ENABLE

为什么弄一个页写却弄一个块擦除呢
是因为我们把norlash的每一个块都用来保存一个版本的固件(固件大小 <= 块大小)\

注意我们设置第0个块存放最新OTA的固件，其他存放IAP或者低版本的OTA的固件

每次版本覆盖，使用最小擦除单位扇区擦除，会比较耗时。
而写入采用页(1KB)写是为了和后续接收协议Xmodem协议适配，而且F1内部的flash有写入要求，即一次操作必须为4个字节,即字写入

内部FLASH操作API

/*函数功能：flash擦除------------------------*/
/*参数：start_num 起始块的序号  一块1KB-------------------*/
/*参数：num 擦除个数-------------------*/
/*返回值：无----------------------------*/
void Erase_Flash(uint16_t start_num,uint16_t num)
{
    uint16_t i;

    FLASH_Unlock();                                                             //整片flash解锁


    for(i = 0;i < num;i++)
    {
        FLASH_ErasePage( (start_num * 1024 + 0x08000000) + (1024 * i) );        //擦除
    }

    FLASH_Lock();                                                               //上锁
}



/*函数功能：flash写   一次写一个字------------------------*/
/*参数：addr写的地址  -------------------*/
/*参数：wdata 写的数据存放的地址-------------------*/
/*参数：datalen 写的数据个数-------------------*/
/*返回值：无----------------------------*/
void Write_Flash(uint32_t addr,uint32_t* wdata,uint32_t datalen)
{
    FLASH_Unlock();

    while(datalen)
    {
        FLASH_ProgramWord(addr,*wdata);                                         //一次写入一个字
        datalen -= 4;                                                           //长度1表示一个B 减4
        addr += 4;                                                              //地址一位一字节
        wdata++;                                                                //wdata形式位uint32_t
    }

    FLASH_Lock();
}

5.Xmodem协议

前面提到了页写为了匹配Xmodem协议，接下来看看Xmodem协议到底几斤几两。
在这里插入图片描述

Xmodem传输数据单位为信息包，信息包格式如下：

---------------------------------------------------------------------------
|     Byte1     |    Byte2    |     Byte3      |Byte4~Byte131|  Byte132   |
|-------------------------------------------------------------------------|
|Start Of Header|Packet Number|~(Packet Number)| Packet Data |  Check Sum |
---------------------------------------------------------------------------

数据传输流程

#<SOH> 01H
#<EOT> 04H
#<ACK> 06H
#<NAK> 15H
#<CAN> 18H
------------------------------------------------------------------------------
|               SENDER                |          |          RECIEVER         |
|                                     |  <---    |  NAK                      |
|                                     |          |  Time out after 3 second  |
|                                     |  <---    |  NAK                      |
| SOH|0x01|0xFE|Data[0~127]|CheckSum| |  --->    |                           |
|                                     |  <---    |  ACK                      |
| SOH|0x02|0xFD|Data[0~127]|CheckSum| |  --->    |                           |
|                                     |  <---    |  NAK                      |
| SOH|0x02|0xFD|Data[0~127]|CheckSum| |  --->    |                           |
|                                     |  <---    |  ACK                      |
| SOH|0x03|0xFC|Data[0~127]|CheckSum| |  --->    |                           |
|                                     |  <---    |  ACK                      |
| .                                   |          |  .                        |
| .                                   |          |  .                        |
| .                                   |          |  .                        |
|                                     |  <---    |  ACK                      |
| EOT                                 |  --->    |                           |
|                                     |  <---    |  ACK                      |
------------------------------------------------------------------------------

持续发’C’ 然后以SOH开头 CRC16结尾发送数据包 开始发数据停止发送’C’
目标每收到一个数据包 且校验CRC16正确发送ACK应答
发送EOT表示结束发送 再次发送最后的ACK应答

我们仅使用Xmodem协议 也就是完成持续发’C’以及CRC校验

while(1)
{
……
Delay_ms(10);                       //实现间隔1s发送C
        if(BootStateFlag & IAP_XMODE_C_FLAG)
        {
            if(updata_a.XmodemTime >= 100)
            {
                printf("C");
                updata_a.XmodemTime = 0;
            }
            updata_a.XmodemTime ++;
        }
……
}

CRC校验

/*函数功能：生成crc16 ------------------------*/
/*参数：帧 帧长度------------------*/
/*返回值：无----------------------------*/
uint16_t Xmodem_CRC16(uint8_t* data,uint16_t datalen)
{
    uint8_t i;

    uint16_t CRC_init = 0x0000;
    uint16_t CRC_poly = 0x1021;//多项式

    while(datalen--)
    {
        CRC_init = ( *data << 8 ) ^ CRC_init;
        for(i = 0;i < 8;i++)
        {
            if(CRC_init & 0x8000)//1000 0000 0000 0000
            {
                CRC_init = ( CRC_init << 1 ) ^ CRC_poly;
            }
            else
            {
                CRC_init = ( CRC_init << 1 );
            }
        }
        data++;
    }
    return CRC_init;
}

为了方便管理我们采用结构体来表示。

typedef struct
{
    uint8_t UpdataBuf[C8T6_FLASH_PAGE_SIZE];    //读取buffer大小
    uint32_t W25Q64_BlockNum;                   //外部flash的块号
    uint32_t XmodemTime;                        //xmode协议数据发送周期
    uint32_t XmodemDa_num;                      //数据包接收数量
    uint32_t XmodemCRC;                         //程序自己计算的CRC校验 和发来的比较

}UpDataA_CB;
//Xmodem只能一次接收128B

单独使用上述就可以满足要求了。
我们可以直接使用现成的软件SecureCRTPortable

在这里插入图片描述
在这里插入图片描述
直接发送我们的.bin文件

拓展：
1.将.bin文件直接生成.xmodem文件

#include <stdio.h>

#include <stdlib.h>

#include <stdint.h>



#define XMODEM_BLOCK_SIZE  128

#define PAD_CHAR           0x1A  // 填充字符



// XMODEM控制字符定义

#define SOH 0x01

#define EOT 0x04



// CRC-16-CCITT计算（XMODEM标准）

uint16_t calculate_crc(const uint8_t *data, size_t length) {

    uint16_t crc = 0x0000;

    for (size_t i = 0; i < length; ++i) {

        crc ^= (uint16_t)data[i] << 8;

        for (uint8_t j = 0; j < 8; ++j) {

            if (crc & 0x8000) {

                crc = (crc << 1) ^ 0x1021;

            } else {

                crc <<= 1;

            }

        }

    }

    return crc;

}



// 写入单个XMODEM数据包

int write_xmodem_block(FILE *out, uint8_t block_num, const uint8_t *data) {

    uint8_t header[3] = {

        SOH,                        // 起始字符

        block_num,                   // 块编号

        0xFF - block_num            // 块编号补码

    };



    // 写入包头

    if (fwrite(header, 1, sizeof(header), out) != sizeof(header)) {

        return -1;

    }



    // 写入数据块

    if (fwrite(data, 1, XMODEM_BLOCK_SIZE, out) != XMODEM_BLOCK_SIZE) {

        return -1;

    }



    // 计算并写入CRC

    uint16_t crc = calculate_crc(data, XMODEM_BLOCK_SIZE);

    uint8_t crc_bytes[2] = { (uint8_t)(crc >> 8), (uint8_t)crc };

    if (fwrite(crc_bytes, 1, sizeof(crc_bytes), out) != sizeof(crc_bytes)) {

        return -1;

    }



    return 0;

}



int main(int argc, char *argv[]) {

    if (argc != 3) {

        fprintf(stderr, "Usage: %s <input.bin> <output.xmodem>\n", argv[0]);

        return EXIT_FAILURE;

    }



    FILE *in_file = fopen(argv[1], "rb");

    if (!in_file) {

        perror("Error opening input file");

        return EXIT_FAILURE;

    }



    FILE *out_file = fopen(argv[2], "wb");

    if (!out_file) {

        perror("Error opening output file");

        fclose(in_file);

        return EXIT_FAILURE;

    }



    uint8_t block[XMODEM_BLOCK_SIZE] = {0};

    uint8_t block_num = 1;

    size_t bytes_read;



    while ((bytes_read = fread(block, 1, XMODEM_BLOCK_SIZE, in_file)) > 0) {

        // 填充不足的块

        if (bytes_read < XMODEM_BLOCK_SIZE) {

            memset(block + bytes_read, PAD_CHAR, XMODEM_BLOCK_SIZE - bytes_read);

        }



        if (write_xmodem_block(out_file, block_num, block) != 0) {

            fprintf(stderr, "Failed to write block %d\n", block_num);

            break;

        }



        // 处理块编号回绕（XMODEM规范允许）

        if (++block_num == 0) block_num = 1;

    }



    // 写入传输结束标记

    fputc(EOT, out_file);



    fclose(in_file);

    fclose(out_file);

    printf("Successfully created XMODEM package: %s\n", argv[2]);

    return EXIT_SUCCESS;

}

使用gcc编译出可执行文件

gcc xmodem.c -o xmodem_pack

给予文件可执行权限

chmod 777 xmodem_pack

编译.bin文件直接生成.xmodem文件

./xmodem_pack Project.bin project.xmodem

在这里插入图片描述
然后我们就可以使用串口助手直接发送文件了。

6.Bootloader命令行

首先我们定义一些标志位(bit标志，个数多，空间小)

//为a区更新flag
#define  UPDATA_A_FLAG                      0X00000001//0000 0001
//xmode发送C的flag
#define IAP_XMODE_C_FLAG                    0X00000002//0000 0010
//xmode发送data的flag
#define IAP_XMODE_DATA_FLAG                 0X00000004//0000 0100
//CMD外部flash下载程序
#define BOOT_CMD_WB_FLASH_DOWN              0X00000010//0000 1000
//外部flash通过Xmodem下载程序flag
#define WRITE_WB_FLASH_XMODEM_FLAG          0X00000020//0001 0000
//CMD使用外部flash程序
#define BOOT_CMD_RED_WB_FLASH               0X00000040//0010 0000

倒计时等待

/*函数功能：输入M进入Bootloder命令行 ------------------------*/
/*参数：超时等待时间s------------------*/
/*返回值：1进入 0未进入----------------------------*/
uint8_t BootLoader_Enter(uint8_t Timeout)
{
    printf("%ds内，输入大写字母M，进入 BootLoader命令行\r\n",Timeout);
    while(Timeout--)
    {
        Delay_ms(1000);
        if(rx1_buffer[0] == 'M')
        {
            return 1;
        }
    }
    return 0;
}

倒计时超时执行

Load_A(C8T6_A_START_ADDR);

跳转A区，否则进入bootloader命令行

BootLoader_Info();

typedef struct
{
    uint32_t OTA_Flag;
    //25q64每块真正含多少B 一一对应  其他快有其他用途 每一个值对应对应w25q64的块的大小
    uint32_t FileLen[11];//但成员0为表示OTA的大小

    uint8_t OTA_ver[32];                        //OTA版本号

}OTA_InfoCB;
OTA_InfoCB OTA_Info;
UpDataA_CB updata_a;




//标志位
uint32_t BootStateFlag;
/*函数功能：判断OTA RUN_a ------------------------*/
/*参数：无------------------*/
/*返回值：无----------------------------*/
void BootLoader_Brance(void)
{
    if( BootLoader_Enter(5) == 0 )
    {
        if(OTA_Info.OTA_Flag == OTA_FLAG_SET)
        {
            printf("OTA更新\r\n");

            BootStateFlag |= UPDATA_A_FLAG;                 //OTA更新 置BootStateFlag第0位为1
            updata_a.W25Q64_BlockNum = 0;                   //OTA事件 使用W25Q64的块0 其他块有其他作用
        }
        else
        {
            printf("跳转A分区\r\n");                        //不更新  执行a区
            Load_A(C8T6_A_START_ADDR);                     //跳转  a区
        }
    }
       printf("进入 BootLoader命令行\r\n");
       BootLoader_Info();
}

命令行

/*函数功能Bootloder命令行 ------------------------*/
/*参数：无------------------*/
/*返回值：无----------------------------*/
void BootLoader_Info(void)
{
    printf("(1)擦除A区\r\n");
    printf("(2)串口IAP下载A区\r\n");
    printf("(3)向外部flash下载程序\r\n");
    printf("(4)使用外部flash程序\r\n");
    printf("(5)重启\r\n");
}

当我们串口输入对应编号BootStateFlag 就会被&上对应标志，如

#define  UPDATA_A_FLAG                      0X00000001//0000 0001
…………
BootStateFlag  &= UPDATA_A_FLAG；

7.命令对应的API

/*函数功能：Bootloder命令动作  置标志位 while循环才具体实现    一切命令来自串口信息 ------------------------*/
/*参数：串口接收命令数据和长度------------------*/
/*返回值：无----------------------------*/
void BootLoader_Event(uint8_t* data,uint16_t datalen)
{

    //顶层命令   选择性调用后续4个函数
    BOOT_CMD_process(data,&datalen);


    //处理串口IAP事件
    IAP_process(data,datalen);


    //向外部flash块写程序
    WRITE_WB_FLAH_process(data,datalen);


    //使用外部flash程序
    READ_WB_FLAH_process(data,datalen);
}

API具体实现

void BOOT_CMD_process(uint8_t* data,uint16_t *datalen)
{
    if(BootStateFlag == 0)                                  //顶层命令 即初始化时串口最先执行的
    {
        if(*datalen == 1 && data[0] == '1')                  //命令1擦除a区
        {
            printf("擦除A区ing\r\n");
            Delay_ms(100);
            Erase_Flash(C8T6_A_START_PAGE,C8T6_A_PAGE_NUM); //擦除A区
            printf("擦除A区成功\r\n");
            BootLoader_Info();
        }
        else if(*datalen == 1 && data[0] == '2')             //命令2IAP下载
        {
            printf("通过Xmodem协议，串口IAP下载A区程序，请使用.bin文件\r\n");
            Delay_ms(100);
            Erase_Flash(C8T6_A_START_PAGE,C8T6_A_PAGE_NUM); //擦除A区
            BootStateFlag |= ( IAP_XMODE_C_FLAG | IAP_XMODE_DATA_FLAG );              //置位BootStateFlag
            updata_a.XmodemTime = 0;                        //清除发送间隔
            updata_a.XmodemDa_num = 0;                      //接收数据包数量清零
        }
        else if(*datalen == 1 && data[0] == '3')             //命令3向外部flash下载程序
        {
            printf("向外部flash下载程序，输入需要使用的块编号(1-9)\r\n");
            BootStateFlag |= BOOT_CMD_WB_FLASH_DOWN;            //置位BootStateFlag

        }
        else if(*datalen == 1 && data[0] == '4')             //命令4使用外部flash程序
        {
            printf("使用外部flash程序，输入需要读取的块编号(1-9)\r\n");
            BootStateFlag |= BOOT_CMD_RED_WB_FLASH;            //置位BootStateFlag

        }
        else if(*datalen == 1 && data[0] == '5')             //命令5重启
        {
            printf("重启ing\r\n");
            Delay_ms(100);
            printf("重启成功\r\n");
            NVIC_SystemReset();                             //重启
        }

        *datalen = 0;
    }
}


//串口IAP事件  写A区或者写外部FLASH
void IAP_process(uint8_t* data,uint16_t datalen)
{
    uint8_t i;

    if(BootStateFlag & IAP_XMODE_DATA_FLAG)
    {
        //SOH(0X01) 数据序号(0x0?,1开始)  0XFE-0XF0  数据0-127 crc16  1+1+1+128+2=133
        if( (datalen == 133) &&(data[0] ==0X01) )
        {
            BootStateFlag &= ~IAP_XMODE_C_FLAG;             //开始接收数据 关闭发送C的功能
            updata_a.XmodemCRC = Xmodem_CRC16(&data[3],128);//程序自己求crc 和发来的比对
            if(updata_a.XmodemCRC == (( data[131]<<8) | data[132]) )
            {
                //此处的减一 是因为第一个的偏移量为0 所以减1
                updata_a.XmodemDa_num++;
                memcpy(&updata_a.UpdataBuf[((updata_a.XmodemDa_num-1) % 8) *128],&data[3],128);

                if(updata_a.XmodemDa_num % 8 == 0) //凑满了8个包 即1KB可以写a区flash
                {
                    if(BootStateFlag & WRITE_WB_FLASH_XMODEM_FLAG)
                    {
                        //一页256B 分四次写
                        for(i = 0;i < 4;i++)
                        {
                            //updata_a.W25Q64_BlockNum * 64 * 4  块的偏移量 一块64KB
                            // 64 * 1024 /256 一页是256B

                            //(updata_a.XmodemDa_num / 8 + 1) * 4 + i  xmodem收到的数据包对于页的偏移量
                            /*-------------------------------------------------------
                                 i      |    0     |    1      |    2      |    3      |
                            8包         |    0页   |    1页    |    2页    |    3 页   |
                            16包        |    4页   |    5页    |    6 页   |    7页    |
                            24包        |    8页   |    9页    |    10页   |    11页   |

                            页数 = (包数 / 8 - 1) * 4 + i
                            -------------------------------------------------------------*/
                            W25Q64_Page_write(&updata_a.UpdataBuf[i*256],
                                               updata_a.W25Q64_BlockNum * (64 * 4)  +  (updata_a.XmodemDa_num / 8 - 1) * 4 + i);
                        }
                    }
                    else
                    {
                     Write_Flash( (updata_a.XmodemDa_num/(C8T6_FLASH_PAGE_SIZE / 128) - 1) * C8T6_FLASH_PAGE_SIZE + C8T6_A_START_ADDR,
                                  (uint32_t *)updata_a.UpdataBuf,
                                   C8T6_FLASH_PAGE_SIZE);
                    }
                }

                printf("\x06");                             //发送ACK
            }
            else
            {
                printf("\x15");                             //发送NACK
            }
        }
    }

        //EOT 结束信号 0x04
    if( (datalen == 1) &&(data[0] ==0X04) )
    {
        printf("\x06");                             //发送ACK
        if(updata_a.XmodemDa_num % (C8T6_FLASH_PAGE_SIZE / 128) != 0) //有剩余未满八个包的
        {
            if(BootStateFlag & WRITE_WB_FLASH_XMODEM_FLAG)
            {
                for(i = 0;i < 4;i++)
                {
                    //此处不减一是因为 这是对于已经写好了的下一篇了
                    W25Q64_Page_write(&updata_a.UpdataBuf[i*256],
                                       updata_a.W25Q64_BlockNum * 64 * 4  +  (updata_a.XmodemDa_num / 8) * 4 + i);
                }
            }
            else
            {
                //此处不减一是因为 这是对于已经写好了的下一篇了
                 Write_Flash( (updata_a.XmodemDa_num/(C8T6_FLASH_PAGE_SIZE / 128)) * C8T6_FLASH_PAGE_SIZE + C8T6_A_START_ADDR,
                              (uint32_t *)updata_a.UpdataBuf,
                              (updata_a.XmodemDa_num % (C8T6_FLASH_PAGE_SIZE / 128) *128));
            }
            BootStateFlag &= ~IAP_XMODE_DATA_FLAG;             //关闭接收数据功能

            if(BootStateFlag & WRITE_WB_FLASH_XMODEM_FLAG)
            {
                BootStateFlag &= ~ WRITE_WB_FLASH_XMODEM_FLAG;
                OTA_Info.FileLen[updata_a.W25Q64_BlockNum] = updata_a.XmodemDa_num * 128;
                AT24C02_WriteOTAInfo();
                Delay_ms(100);
                BootLoader_Info();
            }
            else
            {
                Delay_ms(100);
                NVIC_SystemReset();                                     //重启
            }
        }
    }
}


//使能向外部FLASH写
void WRITE_WB_FLAH_process(uint8_t* data,uint16_t datalen)
{
    if(BootStateFlag & BOOT_CMD_WB_FLASH_DOWN)
    {
        if(datalen != 1) return;
        if(datalen == 1)
        {
            //0X31=='1'  0X39=='9'
            if(data[0] >= 0X31 && data[0] <= 0X39)
            {
                updata_a.W25Q64_BlockNum = data[0] - 0X30;

                BootStateFlag |= WRITE_WB_FLASH_XMODEM_FLAG | IAP_XMODE_C_FLAG | IAP_XMODE_DATA_FLAG;
                updata_a.XmodemTime = 0;                        //清除发送间隔
                updata_a.XmodemDa_num = 0;                      //接收数据包数量清零
                OTA_Info.FileLen[updata_a.W25Q64_BlockNum] = 0;
                W25Q64_64K_ERASE(updata_a.W25Q64_BlockNum);
                printf("通过Xmodem协议，向外部flash第%d个块下载a区程序，请使用.bin文件\r\n",updata_a.W25Q64_BlockNum);
                BootStateFlag &= ~BOOT_CMD_WB_FLASH_DOWN;
            }
            else
            {
                printf("块编号数据输入错误\r\n");
            }
        }
        else
        {
            printf("块编号长度输入错误\r\n");
        }
    }
}



void READ_WB_FLAH_process(uint8_t* data,uint16_t datalen)
{
    if(BootStateFlag & BOOT_CMD_RED_WB_FLASH)
    {
        if(datalen != 1) return;
        if(datalen == 1)
        {
            //0X31=='1'  0X39=='9'
            if(data[0] >= 0X31 && data[0] <= 0X39)
            {
                updata_a.W25Q64_BlockNum = data[0] - 0X30;

                BootStateFlag |= UPDATA_A_FLAG;

                BootStateFlag &= ~BOOT_CMD_RED_WB_FLASH;
            }
            else
            {
                printf("块编号数据输入错误\r\n");
            }
        }
        else
        {
            printf("块编号长度输入错误\r\n");
        }
    }
}



void UPDATA_A_process(void)
{
    uint8_t i;

    if(BootStateFlag & UPDATA_A_FLAG)               //判断BootStateFlag 第一位置1否？ 即判断OTA
    {
        //更新a区
        printf("长度%d字节\r\n",OTA_Info.FileLen[updata_a.W25Q64_BlockNum]);
        if(OTA_Info.FileLen[updata_a.W25Q64_BlockNum] % 4 == 0)             //Flash设置好了只能写4个字节 强制写会进hardfalut
        {
            Erase_Flash(C8T6_A_START_PAGE,C8T6_A_PAGE_NUM);                 //先擦除 擦除a区

            for(i = 0;i<OTA_Info.FileLen[updata_a.W25Q64_BlockNum] / C8T6_FLASH_PAGE_SIZE;i++)
            {
                //一个block写 i*1024 写64次满一个block 64k
                //updata_a.W25Q64_BlockNum*64*1024 是多块bolck偏移
                W25Q64_Readdata(updata_a.UpdataBuf,i*1024 + updata_a.W25Q64_BlockNum*64*1024,C8T6_FLASH_PAGE_SIZE);     //读取整页 1k


                //i * C8T6_FLASH_PAGE_SIZE + C8T6_A_START_ADDR      起始地址加偏移
                Write_Flash(i * C8T6_FLASH_PAGE_SIZE + C8T6_A_START_ADDR,(uint32_t *)updata_a.UpdataBuf,C8T6_FLASH_PAGE_SIZE);          //写入内部flash
            }


            //此处i是上面退出的 是加一了的 直接使用
            if(OTA_Info.FileLen[updata_a.W25Q64_BlockNum] % 1024 != 0)      //mod1k之后剩余不满1k的读取
            {
                W25Q64_Readdata(updata_a.UpdataBuf,i*1024 + updata_a.W25Q64_BlockNum*64*1024,OTA_Info.FileLen[updata_a.W25Q64_BlockNum] % 1024);

                //***************************************************************************
                Write_Flash(i * C8T6_FLASH_PAGE_SIZE + C8T6_A_START_ADDR,(uint32_t *)updata_a.UpdataBuf,OTA_Info.FileLen[updata_a.W25Q64_BlockNum] % 1024);//写入内部flash
                //***************************************************************************
            }

            if(updata_a.W25Q64_BlockNum == 0)                       //是块0 说明是OTA事件
            {
                OTA_Info.OTA_Flag = 0;                              //OTA完毕 更改标志

                AT24C02_WriteOTAInfo();                             //更改24c02OTA相关信息
            }
            printf("A区更新完毕\r\n");
            NVIC_SystemReset();
        }
        else
        {
            printf("长度错误\r\n");
            BootStateFlag &= ~UPDATA_A_FLAG;                        //退出 清楚标志位
        }
    }
}

上述API就是实现写norlash，读norflash，擦除内部flash，写内部flash的APP区全过程。
代码逻辑并不难，不再讲解代码。

但要注意每次进入其中一个API，要对BootStateFlag清除标志位，如

BootStateFlag &= ~IAP_XMODE_C_FLAG;             //开始接收数据 关闭发送C的功能

以及对于写入对于多余不满足一页的数据，为了保障norflash耐用性与内部flash写入规则，应该单独再一次写入。

8.跳转A区，执行应用程序

我们已经将我们的新固件给下载到了A区，那该如何启动呢？

我们定义一个函数指针(其实可以定义在结构体的内部，来实现面对对象的思想，类似于回调函数)

typedef void (*Load_A_Point)(void);                     //函数指针

让这个函数指针指向我们要执行的地址，或者说代码 然后调用此函数指针，跳转执行

//Load_a 指向了复位向量指针
        load_ap = (Load_A_Point)*(uint32_t*)(addr + 4);                         //设置pc addr要为0X00000004
        load_ap();                                                              //取地址指向的函数

跳转A区API

/*函数功能：设置pc  即跳转 ------------------------*/
/*参数：pc指向的目标------------------*/
/*返回值：无----------------------------*/
void Load_A(uint32_t addr)
{
    if( (*(uint32_t*)addr >= 0x20000000) && (*(uint32_t*)addr <= 0x20004FFF) )//判断设置sp是否合理 即是否在堆栈
    {
        MSR_SP(*(uint32_t*)addr);


        //Load_a 指向了复位向量指针
        load_ap = (Load_A_Point)*(uint32_t*)(addr + 4);                         //设置pc addr要为0X00000004
        load_ap();                                                              //取地址指向的函数
    }
    else
    {
        printf("跳转A分区失败\r\n");
    }
}

上述代码为什么会有这个判断呢？

if( (*(uint32_t*)addr >= 0x20000000) && (*(uint32_t*)addr <= 0x20004FFF) )//判断设置sp是否合理 即是否在堆栈

9.MDK生成.bin文件

使用指令

D:\keli5\ARM\ARMCC\bin\fromelf.exe --bin --output  .\Objects\project.bin  .\Objects\project.axf

根据.axf文件编译出.bin文件，注意换成自己的文件路径。

A区不也是一个完整的工程吗，那为什么我没看见启动过程中的中断向量表和堆栈设置呢
其实，我们是对他进行了一个偏移
在这里插入图片描述

在这里插入图片描述
首先是ROM程序存储区也就是内部flash 偏移了0X00005000
对应A区起始位置(0X5000 = 20480 = 20k)

然后就是中断向量表的设置，当然也包括咱们的栈顶指针设置。
在system_stm32f0x.c找到如下语句

/*!< Uncomment the following line if you need to relocate your vector Table in
     Internal SRAM. */
/* #define VECT_TAB_SRAM */
#define VECT_TAB_OFFSET  0x0 /*!< Vector Table base offset field.
                                  This value must be a multiple of 0x200. */

此处就是设置中断向量表起始位置，只不过是偏移量，将其改为如下数值：

#define VECT_TAB_OFFSET  (uint32_t)0X5000 /*!< Vector Table base offset field.
                                  This value must be a multiple of 0x200. */

也就正对应与20k
设置了中断向量表偏移，在前面知道中断向量表前4B为栈顶指针，
而栈顶在Bootloader里面是SRAM0X2000 0000也就对应着跳转A区时的验证了，即验证栈的位置。

if( (*(uint32_t*)addr >= 0x20000000) && (*(uint32_t*)addr <= 0x20004FFF) )//判断设置sp是否合理 即是否在堆栈

点击编译就会看到生成了bin文件了：
在这里插入图片描述

至此 IAP升级也算是完成了，至于OTA，我们可以构建单纯的MQTT报文，也可以使用WIFI模块如ESP8266的透传模式，至于双AB区无感OTA升级，有兴趣的可在此基础上拓展。

标签
#stm32 #嵌入式硬件 #单片机 #物联网
STM32 OTA APP部分 demo流程学习
一个懒癌的驱动工程师的随笔分享
07-03 1672
根据参考的资料分析简单OTA demo的APP部分代码逻辑和运行流程
STM32固件升级OTA
LJ_96的博客
09-23 6952
本文将详细介绍如何在STM32微控制器上实现基本OTA升级，涵盖从环境搭建、协议选择、固件打包、传输及更新流程等关键环节。
【基础学习三十】STM32中OTA介绍及使用
2501_93649289的博客
12-24 1085
是⼀项通过⽆线⽹络远程更新设备软件、固件或配置的技术，它让设备升级像⼿机系统 更新⼀样⽅便，⽆需连接电脑或前往服务中⼼。Bootloader是在应⽤程序开始前运⾏的⼀个⼩程序，⾥⾯可以进⾏⼀些初始化操作，升级引⽤程序等，在嵌⼊式设备中很常⻅。然后将你要实现的功能写入到app文件中即可，需要进行ota更新的app文件要将前面说到的标志位进行一个更改。存放应⽤代码， App2区 存放暂存的升级代码。然后再去执⾏其他的应⽤程序. 在应⽤程序⾥⾯会加⼊程序升级的部分,之后第⼀步是先去更改程序的向量表。
STM32F407 OTA远程升级(上篇)
凉
04-09 1万+
DFU ： Device Firmware Upgrade，一般是指通过USB/UART接口进行固件升级。 OTA ： Over the air，一般是指通过无线进行空中固件升级。 目标是使用OTA完成升级，下文主要介绍STM32 IAP的相关知识 升级方式 备份升级：将原有程序备份，更新运行区程序 切换升级：切换运行中断向量表，分别在两个区域运行新程序 这里使用前者（优点是好理解，缺点是对FLASH擦除次数多） 存储区域划分 STM32将整个FLASH分为4部分，分别存放不同程序 bo..
STM32-OTA升级
Actkeying的博客
08-06 7971
如果这个时候我想要更新产品的程序的话，可能就得要重新打开产品的外壳，然后通过下载器更新程序，更新完成之后再把外壳装上，这种做法显然是不太现实的。准备两个工程，一个是bootloader的程序，另外一个是应用程序的工程，并对工程进行设置。首先，我们要知道，在stm32中，flash的地址空间是从0x08000000开始的，在keil中也是默认的从这个位置开始的。在平常的项目开发和调试中，下载程序一般使用的是外部下载器或者串口的方式实现对单片机的程序下载和刷新，这种方法在项目的开发阶段是常用的方式。
STM32 OTA远程升级
HuangB的博客
03-12 4699
OTA全称是over the air,主要应用于物联网设备作为更新代码使用，其原理在不同发芯片上相通，应用较为广泛。
OTA远程升级实现记录
2301_78981010的博客
11-05 417
能够在BootLoader程序中进行跳转，也能在不同分区存储程序后，通过手动在APP2中烧录新的程序并设置更新标志位，即可基本实现一个程序更新的例子。此后的IAP/OTA无非就是关于”如何将新的程序写到APP2“的问题。官方文档直接给出HTTP格式的内容，而在程序中传送的有关HTTP内容的字符串和其中还有一些不一样（没有学过HTTP，因而只是照猫画虎……在APP1分区烧录程序后，该分区首地址的第一个条目（4个字节）存储的是该程序的堆栈指针，第二个条目存储的是复位向量，因而以上代码使用到。
STM32在线升级OTA，看这一篇就够啦~
Mculover666的博客（嵌入式）
06-10 1万+
本文是博主在学习OTA时参考的文章，原作者leafguo，原文链接如下： STM32CubeMx开发之路—在线升级OTA(1/4)—基础知识 简介 本文主要讲解在线升级(OTA)的基础知识, 主要是针对IAP OTA从原理分析, 分区划分, 到代码编写和实验验证等过程阐述这一过程. 帮助大家加深对OTA的认识. 1. OTA基础知识 什么是BootLoader? BootLoader可以理解成是引导程序, 它的作用是启动正式的App应用程序. 换言之, BootLoader是一个程序, App也是一个.
STM32/GD32/STC8H单片机IAP与OTA升级技术解析
weixin_54058056的博客
07-01 2938
核心内容： 本文全面解析了STM32/GD32/STC8H单片机的固件升级技术，涵盖从基础IAP到无线OTA的完整实现方案。文章基于实际项目经验，提供了可复用的代码范例和工程实践建议。
ymodem串口在线升级_STM32在线升级OTA，看这一篇就够啦~
weixin_39867125的博客
12-13 6065
❝本文是博主在学习OTA时，up主阿正推荐学习的文章，原作者leafguo，写的非常简洁明了，在获得授权后整理发布，可以在文末点击阅读原文跳转到原文章。❞简介本文主要讲解在线升级(OTA)的基础知识, 主要是针对IAP OTA从原理分析,分区划分, 到代码编写和实验验证等过程阐述这一过程. 帮助大家加深对OTA的认识.1. OTA基础知识什么是BootLoader?BootLoader...
STM32单片机OTA程序升级
热门推荐
hurryddd
11-28 1万+
目录 一、程序升级原理 1、本地应用程序更新 2、固件升级命令响应 和 升级固件下载 二、RT-Thread STM32通用Bootloader + ota_downloader软件包oat升级 1、使用环境 2、RT OAT软件架构 3、STM32通用Bootloader 功能及使用 4、制作包含ota下载器功能的app 5、打包app待升级固件 一、程序升级原理 IAP...
【IAP】STM32和GD32的IAP原理分析、教程、资料整理
baidu_41781590的博客
08-25 9817
基于STM32和GD32的IAP在线升级代码、分析、教程
STM32F103 IAP 在线升级OTA
DongJayYet的博客
05-24 1462
MCU 设备上的 OTA 升级可理解为 IAP (In Application Programming) 技术
STM32F103 IAP 实战：YModem协议下的OTA固件升级
最新发布
play7的博客
02-11 675
本文详细介绍了STM32F103 IAP技术在YModem协议下的OTA固件升级实战方案。内容涵盖Bootloader设计、内存规划、YModem协议实现、固件校验及常见问题处理，为嵌入式开发者提供了一套完整可靠的无线升级解决方案，有效降低现场维护成本。
STM32串口IAP(OTA)升级实战：从Xmodem协议到双分区无感更新
vv45678的博客
02-06 639
本文详细介绍了STM32串口IAP(OTA)升级的完整实现方案，涵盖双分区设计、Xmodem协议解析、DMA高效数据传输及固件校验机制。通过实战经验分享，帮助开发者掌握从Bootloader开发到应用程序跳转的全流程，实现安全可靠的无感固件更新，大幅提升嵌入式设备远程维护效率。
【OTA】STM32-OTA升级——持续更新
qq_42681425的博客
04-06 2767
提示：以下是本篇文章正文内容，下面案例可供参考本文仅仅简单介绍了【OTA】STM32-OTA升级——持续更新方面，评论区欢迎讨论。
STM32、GD32固件升级IAP
RMDYBW的博客
07-22 4194
STM32与GD32的固件升级，IAP实现，BootLoader编写
STM32OTA固件升级（五）
qq_54529723的博客
04-14 1895
定义一个uint32_t BootStaFlag;他的每一位发生变化，都会导致相应事件的发生。当 BootStaFlag |= UpData_A_Flag;时，代表着更新A区事件的发生，并在main.c中执行相应操作//更新A区//OTA_Info.FireLen[]的每一位代表着一个更新的函数的大小， 比如【1】是电灯函数10KB【2】是串口。。。
STM32/GD32/STC8H单片机IAP与OTA升级实战：从分区设计到协议实现
c2d3e4f的博客
02-05 722
本文详细解析STM32、GD32和STC8H单片机IAP与OTA升级的实战经验，涵盖Flash分区设计、程序跳转机制、XMODEM协议实现及稳定性优化策略。通过对比IAP与OTA的核心概念，提供多平台兼容性处理和性能优化方案，帮助开发者高效实现嵌入式设备固件升级。
评论 25
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

BaiZer.

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
