认识串口通讯以及RS232、RS485通讯

串口通讯

1. 引脚连接

2. 帧格式及波特率

在进行串口通讯时，首先要约定好帧格式及波特率。
帧格式
在这里插入图片描述

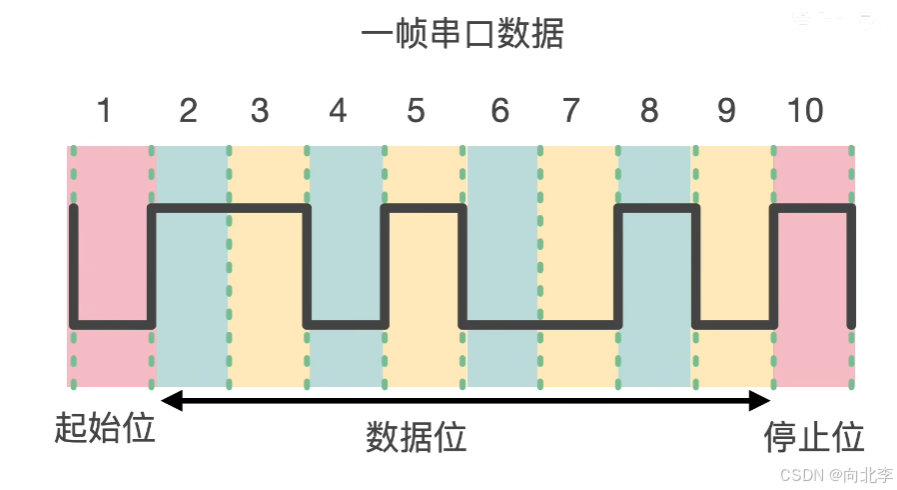

一帧串口数据常见的帧格式：1位起始位(低电平）+8位数据位+1位停止位（高电平）。
当然还有一些其他的帧格式，例如7位数据位或者5位数据位。
波特率
串口常用波特率：9600、19200、38400、115200。
以9600为例，波特率设为9600代表着——串口可以在1S内传输9600个高低电平。

3. 抗干扰能力

串口通讯的抗干扰能力很弱。

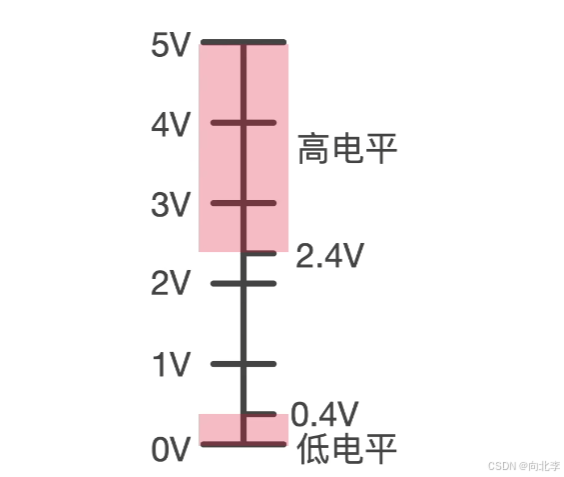

分析：串口通讯采用的是TTL逻辑，串口输出的低电平最大为 0.4V，输出的高电平最小为 2.4V。
在这里插入图片描述

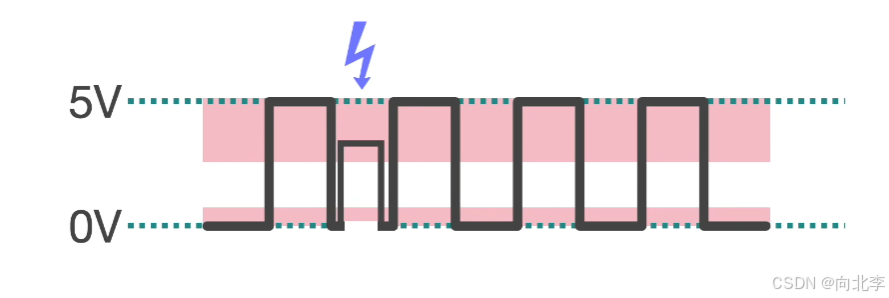

而我们一般认为串口通讯的高电平为5V，低电平为0V，这就造成了它的抗干扰能力很弱。当外部突然来一个静电，很可能把某一位低电平变高。

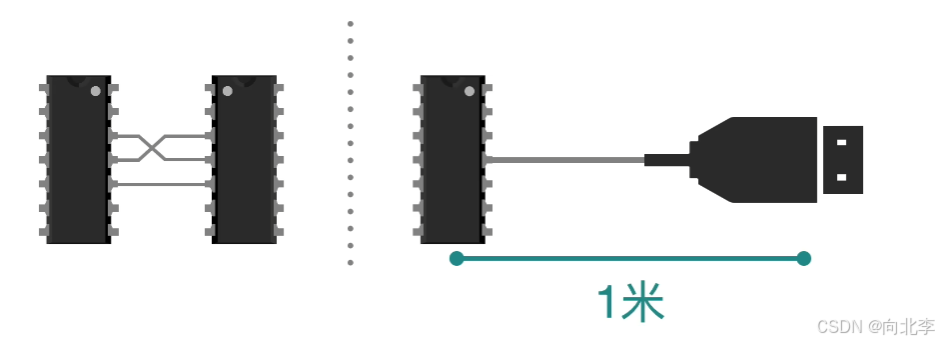

所以一般串口通讯的距离很短，常用于一块电路板上两芯片之间或者芯片和电脑之间的通讯，距离在 1米之内。
在这里插入图片描述

232通讯

1.接口

为了提高串口通讯的距离和稳定性，美国电子工业联盟制定了RS（Recommended Standard）232标准。
RS232接口示意图
RS232接口常用的只有三根线（RX，TX，GND），与串口通讯保持一致，232通讯本质上也是串口通讯。

2.通讯的实现

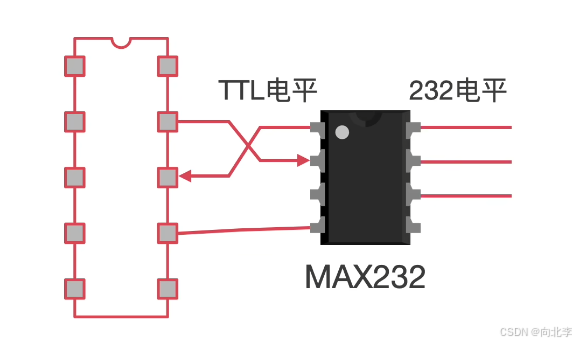

为了实现RS232通讯，需要在串口通讯的基础上增加一个电平转换芯片MAX232。它负责将TTL电平转换为RS232电平。
在这里插入图片描述
值得注意的是，RS232电平采用负逻辑。即用：-3V到-15V 表示逻辑“1”，+3V到+15V 表示逻辑“0”！

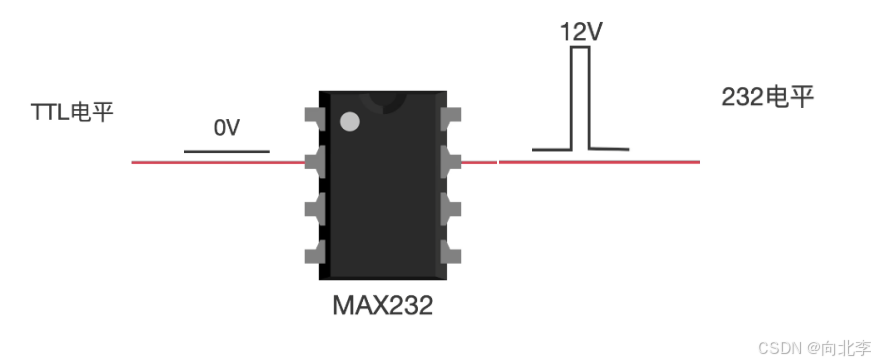

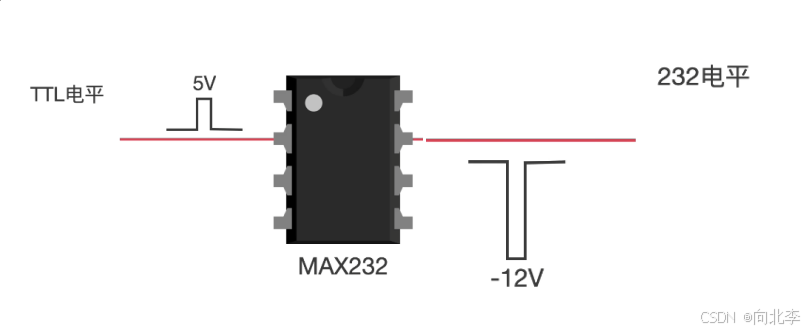

当单片机给MAX232芯片发送的是 +5V（0V），则MAX232芯片输出的是 -12V（+12V）。
在这里插入图片描述
如果MAX232芯片收到的是 +12V（-12V）的RS232电压，那它会将 +12V（-12V）的RS232电压转换为0V（5V）的TTL电平。

3.与串口通讯的对比

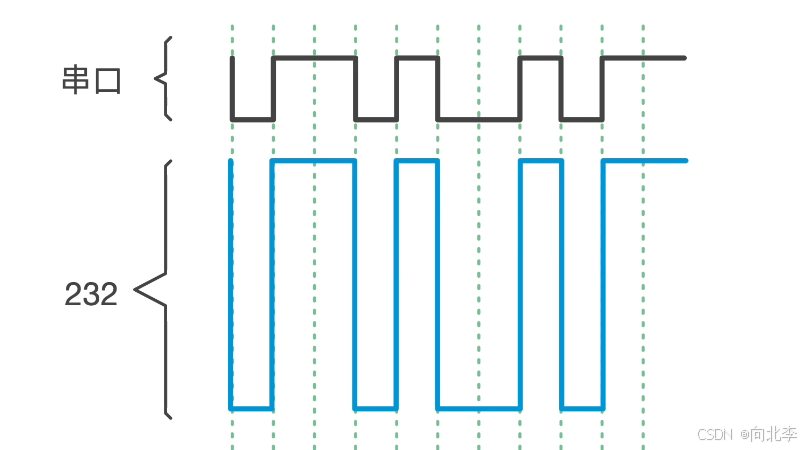

对比与串口通讯，RS232只是改变了电平的大小，没有改变传输数据的本质（传输的还是串口的那些0和1数据）。
在这里插入图片描述

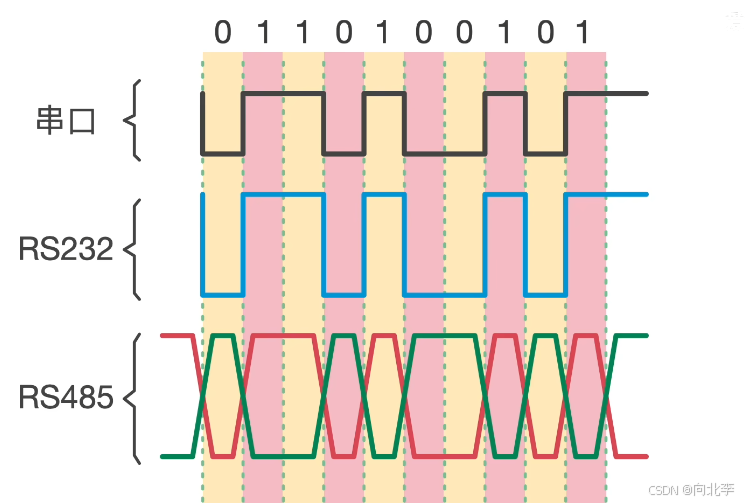

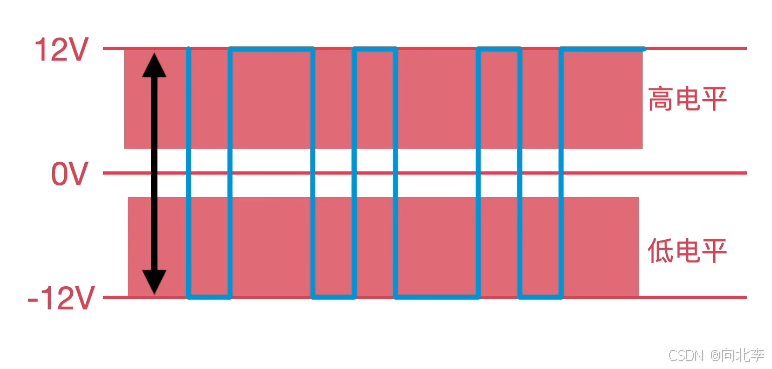

可以看到，RS232增大了高低电平的“差值”，由串口的“5V差值”增大到了“24V差值”，这样极大提高了通讯的抗干扰能力。

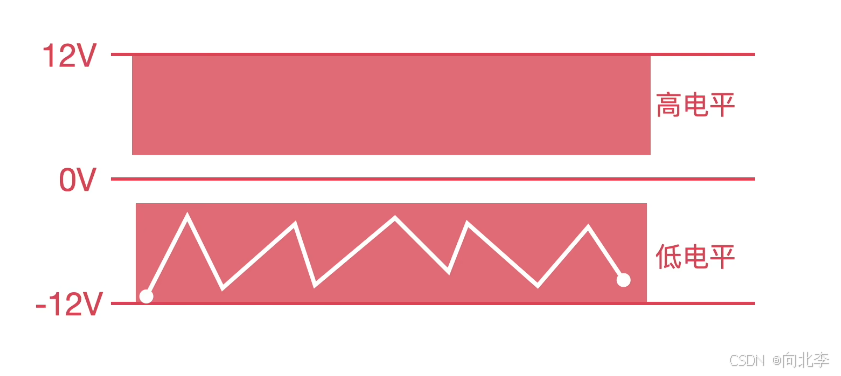

这样，即使某个信号受到干扰，它的高低电平还有很大的改变余量，所以它的抗干扰能力增强了很多！
在这里插入图片描述

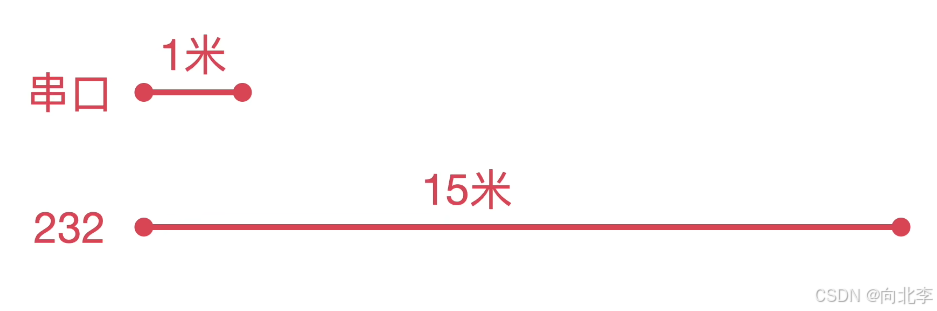

此外，对比与串口通讯，RS232的通讯距离也变得更长，可达15m，但速率只有20K，也就是19200的波特率。

485通讯

面对更为严苛的工业环境以及更远的传输距离，RS232则显得力不从心，因此人们又制定了RS485标准！

1.通讯的实现

在串口通讯的基础上，增加了电平转换芯片MAX485，以实现RS485通讯。
在这里插入图片描述

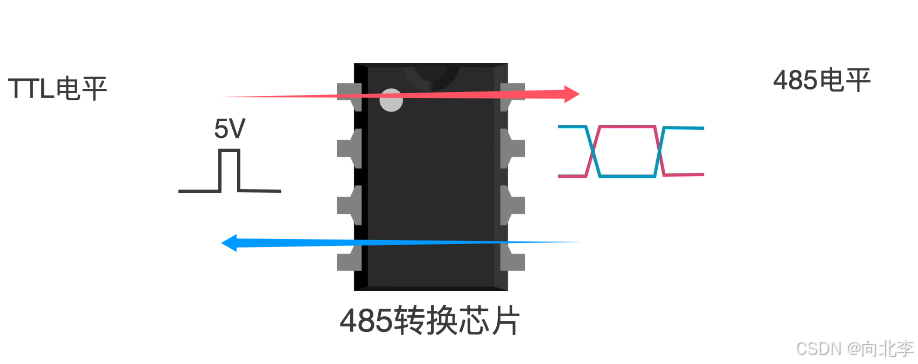

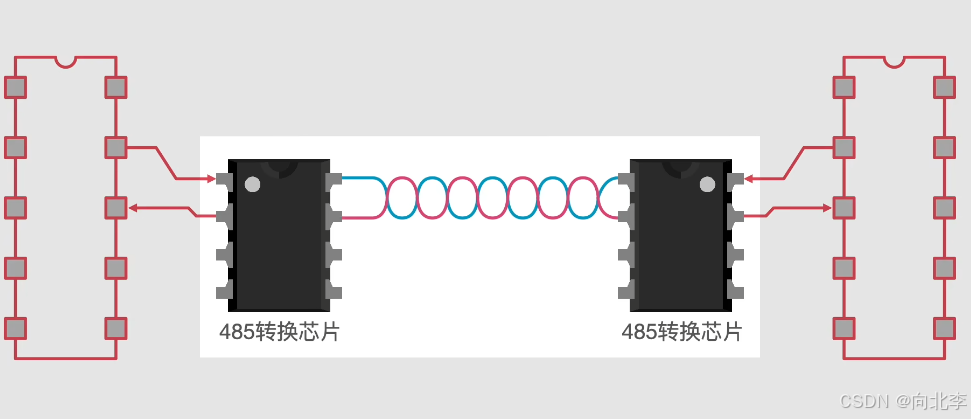

MAX485电平转换芯片负责将输入的串口信号转换成差分信号，或者将差分信号转换成单片机可以识别的TTL信号。

在这里插入图片描述

2.逻辑表示

RS485使用差分信号来传输数据，通常有两条信号线，逻辑0和逻辑1是用两根信号线（A+和B-）的电压差来表示。
逻辑1：A线的电压高于B线的电压，且 A+和B- 的电压差在 +2V～+6V 之间。

逻辑0：A线的电压低于B线的电压，且 A+和B- 的电压差在 -2V～-6V 之间。

电压水平示例
逻辑1：
A线电压：例如，+3V
B线电压：例如，0V
电压差：+3V - 0V = +3V (逻辑1)

逻辑0：
A线电压：例如，0V
B线电压：例如，+3V
电压差：0V - +3V = -3V (逻辑0)

3.与232的对比

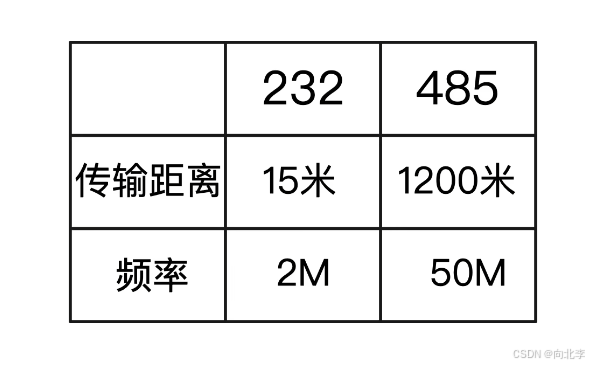

485采用差分信号来传输数据，而差分信号的抗干扰能力显著，因此RS485通讯可以以更高的频率传输更远的距离。
在这里插入图片描述
此外，RS485一般是半双工通信，也就是在同一时间它要么在发送数据，要么在接收数据，不能同时进行数据的收发。这样带来的好处就是RS485可以进行一主多从的组网通讯。而串口通讯和RS232通讯只能进行点对点的简单通讯。
