NVIDIA Rubin Ultra全面液冷:800VDC供电+液冷散热,数据中心运维新挑战

      【摘要】NVIDIA宣布新一代Vera Rubin等旗舰AI平台将全面采用液冷,Vertiv计划2026年下半年发布800VDC电力产品组合。液冷散热效率是风冷的1000倍,PUE低至1.1,但也带来了全新的运维挑战——特别是GPU维修层面的技术变革。

一、液冷为什么成为NVIDIA的硬性要求

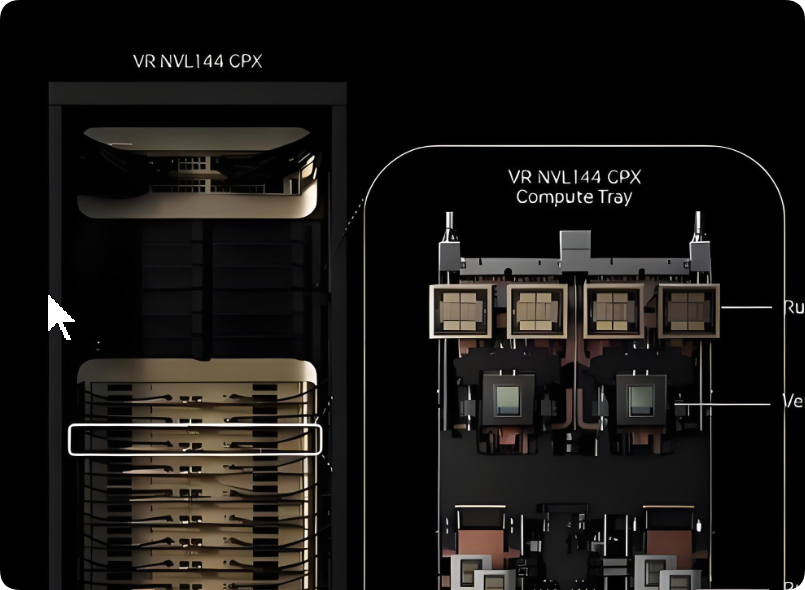

       NVIDIA新一代Rubin Ultra平台功耗预计超过5kW/卡,8卡服务器功耗将超40kW。传统风冷的数据中心PUE通常在1.4-1.6之间,而液冷PUE可低至1.1,散热效率是风冷的1000倍。NVIDIA明确表示:未来想上最高端的NVIDIA平台,液冷是基础条件。

      风冷 vs 液冷关键指标对比: 散热效率:  1x vs 1000x PUE:       1.4-1.6 vs 1.05-1.1 单机柜功耗: 8-15kW vs 40-100kW 噪音:      80-90dB vs 50-60dB 运维复杂度: 低 vs 高(漏液风险)

二、800VDC供电:从机柜到芯片的电力架构变革

      Vertiv计划发布的800VDC电力产品组合,是配合Rubin Ultra的关键基础设施。传统数据中心采用AC 380V供电,经过UPS、PDU多次转换后效率损耗大。800VDC直接供电,可减少2-3次AC/DC转换,供电效率提升5%-8%。但800VDC的安全要求极高,需要专业的运维团队。

三、液冷GPU的维修技术变革

      液冷GPU的维修与传统风冷GPU有本质区别:拆卸流程:液冷GPU需要先排液、断开冷板连接,再拆卸GPU,操作步骤增加3-4步。漏液检测:维修后需要压力测试,确认冷板和管路无泄漏。冷板维护:冷板与GPU核心之间的导热硅脂需要定期更换,否则散热效率下降导致GPU过热。

液冷GPU维修标准流程:

   1. 排液断开(30分钟)   关闭冷却液循环泵   排空GPU冷板内冷却液   断开冷板进出水管

   2. GPU拆卸与维修(2-4小时)   标准BGA级维修流程

   3. 冷板维护(30分钟)   清洁冷板表面   重新涂抹导热硅脂

   4. 回装与压力测试(1小时)   连接冷板管路   加压0.15MPa保压30分钟   确认无泄漏

   5. 72小时满负载验证

      维核智算已建立液冷GPU的专业维修能力,涵盖冷板维护、漏液检测、压力测试等全流程,配合800VDC供电系统,为新一代液冷智算中心提供一站式运维服务。
