抗菌智能尿布设计与实现

抗菌纱线智能尿布的设计与制造

1. 引言

过去二十年见证了大量得益于新兴技术的医疗保健系统的提出。远程医疗是指积极结合生物医学工程和信息技术的研究领域，能够提供不受地理限制的高质量医疗服务[1]。尿失禁浪费了大量医疗人力资源和社会成本，主要影响处于植物人状态的患者以及生理上依赖他人的婴儿。当尿布使用者长时间无人照看时，其皮肤可能因细菌感染而遭受继发性损伤。因此，这些尿布使用者迫切需要一种智能医疗保健系统[2]。

该领域的研究人员一直在寻求创新改进，以应对这一严峻局面，并采用新的高质量技术，构建一个具有预防性、预测性、超前性、个性化、普及性、参与性和以患者为中心的未来医疗保健系统[3]。随着物联网的快速发展，用于医疗护理领域感知生命体征的无线可穿戴传感器成为研究重点。这些传感器能够全天候监测患者的健康状况，及早发现睡眠呼吸暂停、心律失常、低氧血症以及潜在并发症等医学问题[4]。智能纺织品柔软舒适，还可传输使用者的生理信号，支持长期穿着并实现对生理信号的持续健康监测。

为了将电子元件与智能纺织品相结合，纺织品应具备能够激活电子元件的电子导电性。大量研究强调了赋予纺织品导电效果的方法。以往的研究将导电聚合物涂覆在纱线上，使纱线具有导电性。然后将这些导电纱线与传感器结合，以检测温度和湿度的差异。然而，这些纱线无法经受反复清洗；其制造工艺复杂[7, 8]。因此，对纤维和纱线的改性成为另一个研究重点。例如，聚吡咯是一种压阻材料，可与橡胶结合制成弹性的导电纱线[9]。弹性聚酯和碳涂层纤维被制成功能性导电纱线，其电阻在不同拉伸程度下可变[10]；这些研究用于检测呼吸。此外，传感器与纺织品的结合产生了柔软性、贴合性、透明性和抗拉强度[11]。因此，由纺织品和电子设备构成的电子纺织品具有广泛的应用潜力。

布尿布，也称为环保尿布，可承受反复清洗，比一次性尿布更环保。然而，环保尿布容易滋生细菌生长，从而损害尿布使用者的皮肤[12]。环保尿布由三层组成。顶层和底层均由非织造布制成，而中间层则由机织物构成。非织造层直接接触体液；因此，应能耐受反复洗涤。中间层应具有吸湿性，以防止体液泄漏[13]。在本研究中，机织物层配备了湿度检测功能；该层还包括一个警报装置，可通过手机、网页或声音提示通知护理人员需要更换患者尿布。此外，用于可穿戴技术的纺织品应具有导电纤维以感知导电性。因此，使用了不同直径的铜和镀银铜纤维，并测试其耐湿性。对它们的耐湿性进行观测对于传感器的设计至关重要。此外，抗菌棉和尼龙纱线涂覆有季铵盐，以赋予尿布抗菌效果。这两种人造和天然纤维在日常生活中广泛使用。本研究提出的环保尿布具有抗菌性能和湿度检测功能。因此，所提出的尿布可用于多种医疗保健系统。

1.1. 设计理念

24个月及以下婴儿用环保尿布在印度和中国普遍使用，其次是菲律宾和日本。在亚洲以外的其他国家，人们更倾向于使用婴儿一次性尿布。此外，植物人状态者、老年人以及身体残疾患者使用环保尿布的意愿尚未得到研究。婴儿每日一次性尿布消耗量约为6至8片；用于婴儿或临终关怀机构、医院和护理中心所需的尿布总量造成了每日大量废弃物。

相比之下，环保尿布具有可重复使用的优势，但也存在需要反复清洗的缺点。清洗环保尿布不便，导致环保尿布不受青睐。然而，它具有经济性和环保性。无论是环保尿布还是一次性尿布，都没有即时更换提醒机制。长期使用尿布会导致多种问题，例如皮肤疾病。然而，添加湿度报警系统可为用户提供更高质量的生活并预防疾病。

许多智能尿布已 commercially available。例如，Indiegogo智能尿布嵌入了柔性印刷电路和传感器系统，具有显示尿布状态的二维码。这种设计引人注目，但不够环保，因为每片尿布都会产生更多的电子垃圾。在本研究中，金属纤维和其他纱线被制成包芯纱，可利用织机高效地织造成织物，且无需改变生产工艺。金属包芯纱与传感器结合，可检测尿布的湿润程度。当尿布被丢弃时，该传感器可以被移除并回收。因此，所提出的环保尿布由顶层和底层非织造层以及一个编织中间层组成。吸水中间层由两根平行金属纤维构成，该层用于感应湿度。当中间层吸收的水分达到饱和时，金属纤维会发生短路，从而触发传感器。此外，不同的含水量会导致不同的电阻水平；该层因而能够提示湿润程度。两种由棉和尼龙纤维制成的抗菌纱线通过染整工艺涂覆了季铵盐抗菌剂。棉和尼龙纤维在以往的研究中已被广泛使用。本研究利用这些纤维将抗菌纱线的应用扩展到服装及多种民生用品中；这些纱线可减少伤口感染、皮肤过敏病变以及细菌引起的腹泻。

1.2. 样品制备

使用转杯捻线机将金属纤维和棉纤维加捻，如图1(a)所示；通过该加捻工艺，可利用织机将金属纤维融入机织物中。规定的捻度为4捻/cm。图1(b)显示了一台2.6 m宽的剑杆织机；剑杆织机用于制备机织物。1000旦高强聚酯纱线用作经纱。为了与经纱的细度相匹配并获得良好的结构，将500旦抗菌尼龙纱和30支抗菌棉纱加捻后用作纬纱。本研究提出的智能纺织品的制备过程示于图1(b)。两根白色棉纱平行排列，间距为6 cm；这些纱线用金属纤维包裹以感知湿度。黑色纱线为抗菌尼龙或棉纱。将机织物裁剪成38 cm × 12 cm，此尺寸与市售Cortex环保尿布的尺寸相同。

加捻纱线的体视显微镜图像（8倍）和(b) 剑杆织机的织造图案。加捻纱线由5支棉纱和金属纤维组成。)

1.3. 抗菌测试

抗菌测试包括定量和定性测试，分别遵循AATCC‐100和JISL1902。革兰氏阳性葡萄球菌金黄色葡萄球菌和革兰氏阴性大肠杆菌均用于这些测试。实验组为机织物；对照组为棉质机织织物。在定性试验中，使用抑菌圈宽度来评估样品的抗菌效果。在定量测试中，通过公式(1)计算细菌减少率（BR%）以确定样品的抗菌效果。

$$
BR\% = \frac{B - A}{B} \times 100\% \quad (1)
$$

其中A为实验组的菌落数，B为对照组的菌落数。

1.4. 电性能评估

金属纤维，即铜和镀银铜纤维，其直径分别为0.12、0.10和0.08 mm。铜具有高导电性和低成本的优点，但在长期使用中容易生锈并丧失导电性。因此，通过电镀工艺在铜纤维表面镀银，以防止氧化并提高导电性。在环保尿布的机织层中，两条相同的金属纤维平行排列，相距6 cm；该机织层可吸收尺寸为38 cm × 12 cm的市售环保尿布中的最大水量。机织纺织品的湿度含量通过公式(2)计算。将机织物浸入水中直至饱和，其重量为TM100%，减去干燥织物的重量（TM0%），得到总含水量。随后，使用安捷伦 M3500A（6½位数字万用表，美国安捷伦）测量由于两条金属纤维之间发生短路而产生的电阻。不同的电阻值对应于机织物不同的湿度水平；基于这些结果，可针对不同材料及不同直径设计相应的传感器。

$$
W_t\% = \frac{TM_{100\%} - TM_{\text{Measure}}}{TM_{100\%}} \times 100\% \quad (2)
$$

2. 结果与讨论

2.1. 尿布的结构

通过使用一种方法观察棉质和尼龙编织织物的结构完整性体视显微镜（SMZ‐10A，日本尼康仪器公司）。本研究中，经纱为1000旦高强度PET纱线；纬纱采用30支抗菌棉或500旦抗菌尼龙纱，以防止因经纬纱细度不均交织而产生过大的孔隙，这些孔隙会影响机织物的吸水性。将两股相同的纱线并合形成纬纱，再与经纱交织形成机织物。使用体视显微镜观察非织造布的结构，随后对非织造布进行耐湿性和抗菌效果测试。

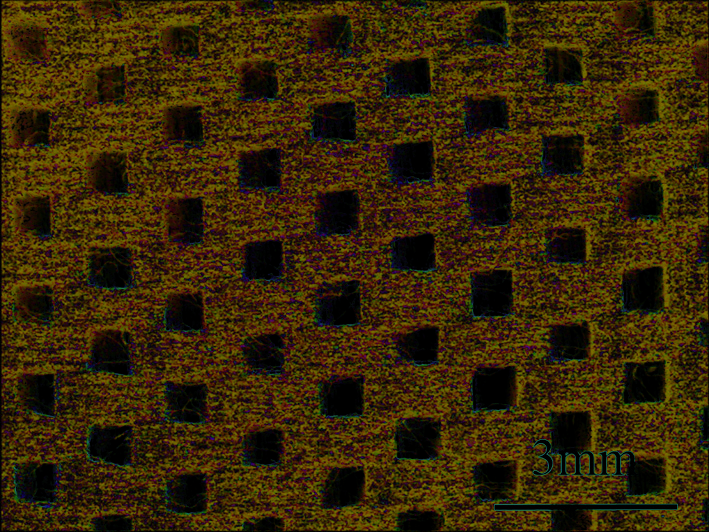

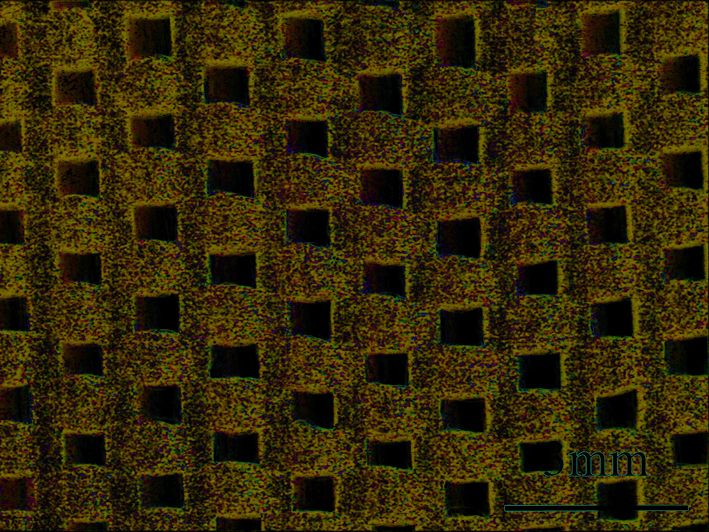

抗菌棉和 (b) 尼龙编织织物的体视显微镜图像（8倍）。)

图2(a)展示了由抗菌棉纱制成的非织造布。黑色棉纤维因属于天然纤维而具有不规则性，同时具备柔软性、透湿性、保温性和可洗性。图2(b)展示了由抗菌尼龙纱线制成的非织造布。白色高强聚酯纱和黑色抗菌尼龙纱线均为人造纤维，因而具有规则的形态。尼龙纤维为长丝，具有耐用、刚挺和良好的触感，且外观细腻。棉和尼龙编织织物具有相似的结构。此外，季铵盐抗菌剂被涂覆在棉和尼龙纤维上，使可穿戴智能纺织品在具备电子功能的同时还具有抗菌性能。

2.2. 抗微生物有效性

图3展示了抗菌棉织物和尼龙织物的定性测试结果。将样品与含有金黄色葡萄球菌或大肠杆菌的琼脂培养基置于37°C的培养箱中培养24小时。与图3(a)、3(b)、3(d)和3(e)相比，抗菌棉或尼龙编织织物对金黄色葡萄球菌的抑菌圈比对大肠杆菌更为明显。相反，图3(c)和图3(f)表明普通棉织物对金黄色葡萄球菌和大肠杆菌均无抗菌作用。季铵盐带有正离子，易与负离子结合，从而破坏细菌膜或其细胞壁，最终导致细菌死亡。定性试验是对抑菌圈进行的宏观观察。抗菌织物的抑菌圈范围为2至2.5厘米，而抗菌棉或尼龙编织织物的抑菌圈范围为0.5至0.8厘米。鉴于定性测试结果仅表示抑菌圈的大小，而相应的定量测试会提供数字化报告以表明细菌减少率。

抗菌棉编织织物、(b) 抗菌尼龙编织织物和 (c) 棉编织织物对金黄色葡萄球菌的定性抗菌测试；(d) 抗菌棉编织织物、 (e) 抗菌尼龙编织织物和 (f) 棉编织织物对大肠杆菌的定性抗菌测试。)

根据标准操作程序，将肉汤滴加到样品上，然后放入锥形瓶中。将锥形瓶置于37 °C的培养箱中培养24小时。用100毫升灭菌去离子水冲洗样品上的细菌。接着，取1立方厘米含有细菌的去离子水加入琼脂培养基中。24小时后进行观察。针对金黄色葡萄球菌的测试结果如图4(a)、4(b)和4(c)所示。实验组与对照组之间的菌落数量存在差异。棉质和尼龙编织织物的细菌减少率为 > 99%；该百分比通过(1)计算得出。此外，定量

抗菌纱线智能尿布的设计与制造（续）

2. 结果与讨论（续）

2.2. 抗微生物有效性（续）

大肠杆菌的测试结果如图4(d)、4(e)和4(f)所示。类似地，棉质和尼龙编织织物对大肠杆菌的细菌减少率为 > 99%。季铵盐型纱线表现出优异的抗菌效果；在本研究中，它们被放置在两层非织造布之间，并与吸湿层结合。它们不与皮肤直接接触，因此不会对人体产生抽搐、低血压、恶心和呕吐等负面影响。

2.3 电阻

表1列出了含有铜或镀银铜纤维的棉质和尼龙编织织物的湿度敏感电阻。金属纤维有三种直径，分别为0.08、0.10和0.12毫米。铜纤维通常用于各种电路中的导电。其缺点是容易氧化，从而改变其电阻。因此，与铜纤维相比，镀银铜纤维具有更高的稳定性。当含有相同直径的金属纤维时，棉编织织物的电阻低于尼龙编织织物；这种差异归因于棉纤维的吸湿性较好。然而，天然纤维在反复清洗后会出现疲劳现象，从而降低其吸湿性。与天然纤维相比，合成纤维具有较高的稳定性、可洗性和耐化学性。金属纤维由于直径为毫米级，容易发生断裂，因此在制造过程中需要复杂的调整。本研究评估了两种抗菌机织物与两种金属纤维的不同组合的含水量及其相应的电阻。因此，可以根据不同机织物引起的电阻设计传感器，以通知用户环保尿布的吸湿程度。

表1：织物电阻与含水率的关系（N = 5）

表1中列出的数据特征可绘制于图5中。图5显示了棉质和尼龙编织织物在不同含水率下的电阻变化。仅绘制了四条曲线用于说明，即：直径为0.08和0.12毫米的含镀银铜纤维的棉织物，以及直径为0.08和0.12毫米的含镀银铜纤维的尼龙编织织物。一个设计良好的传感器应具有较高的灵敏度。在本研究中，我们采用了回归线斜率，如公式(3)所示，用于计算织物灵敏度S。S值可用于评估织物在检测含水率方面的性能。

$$
S = \frac{\sum (X - \bar{X})(Y - \bar{Y})}{\sum (X - \bar{X})^2} \quad (3)
$$

其中X为电阻，Y为含水率。

每个轮廓的S值如图5所示。棉织物的保水性能优于尼龙。然而，当棉与大直径金属丝结合时，S值会降低。较小的S值表明棉编织织物在检测电阻时敏感性较低。相比之下，尼龙编织织物的保水性能比棉差。但是，当尼龙与大直径金属丝结合时，S值会增加。较大的S值表明尼龙编织织物在检测电阻时更敏感。各种机织物的全部S值列于表1中。因此，较高的S值表示该织物对检测电阻具有更高的敏感性。

2.4. 传感器设计

如图6所示，EV8微控制器（创新股份有限公司，台湾地区，中国）是带有智能模块的开发电路板，该模块包含可执行功能及相关应用的微控制器。此设计中包含蜂鸣器；当通过蓝牙检测到的数据信号从手机或接收器发送至云端时，将触发警报。该开发模块采用BASIC编程语言，其主控IC支持该编程语言的重复烧录。不同机织物引起的电阻值被添加到相应的程序中。一旦测量出由机织物与金属纤维组合所产生的电阻值，便可基于吸水性针对电阻设计控制程序。数据既可通过蓝牙模块发送至手机，也可触发警报。

借助公共云服务，将信号传输到云服务器（如 Azure、Amazon EC2或Google云平台）的无线模块已成为医疗保健中不可或缺的工具。图7展示了当尿布湿度达到60%时的基于网络的通知功能。护理机构或医院的护理站可以了解患者尿布的潮湿程度；婴儿护理人员也可以通过手机接收到传感器的警报或警报消息[14]。本研究旨在开发可日常使用的环保尿布，以满足行动不便的尿布使用者的需求。该环保尿布系统仅需当前研究开发的智能尿布与手机结合，无需大量修改即可使用。这种智能尿布集成了金属纤维和传感器，能够带来特定益处，即提升使用者的舒适性并改善其健康福祉。

3. 结论

本研究提出使用抗菌棉和尼龙纱线来提供一种新型环保尿布；这些纱线经季铵盐处理而具备抗菌性。对机织物的抗菌效果进行了评估。测试结果表明，使用季铵盐对金黄色葡萄球菌或大肠杆菌的细菌减少率高于99%。此外，可穿戴技术已成为重要的研究方向。以往研究采用复杂的方法制备导电纺织品；本研究通过将机织物与电子产品结合用于环保尿布，改进了这些方法。金属和功能纱线的结合显著降低了环保尿布使用者的不适感。环保尿布的无纺布中间层与金属纱线结合以感知湿度。这两根平行的金属纱线可根据电阻检测环保尿布的不同吸湿程度，并据此检测湿度。无论使用者是婴儿还是有形传感器的禁用、舒适性、外观和位置都应予以考虑。此外，通过基于网络的通知功能，无线传输模块可将警报消息发送至护理人员的智能手机。因此，智能尿布与智能手机相结合，可免除护理人员随机检查患者尿布状态的需要。该系统随后可预防皮肤疾病。此外，长期护理机构的人力短缺问题也可得到缓解。
