Fast R-CNN 、Faster R-CNN学习笔记

从早期的滑动窗口方法到 R-CNN 系列，检测框架不断演进。Fast R-CNN（Fast Region-based Convolutional Network）由 Ross Girshick 于 2015 年提出，是 R-CNN 系列的重要里程碑。它在 R-CNN 和 SPP-Net 的基础上，通过共享卷积计算、引入 RoI（Region of Interest）池化层和端到端的训练方式，大幅提升了检测速度和精度。

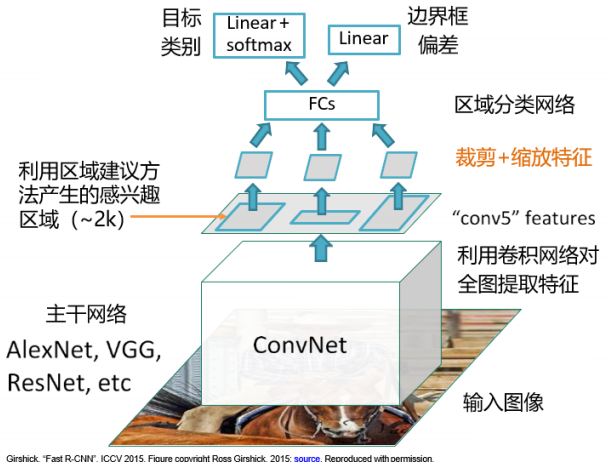

Fast R-CNN 算法流程

Fast R-CNN 的完整流程可以分为以下四个步骤：

特征提取：整张图像通过 CNN（如 VGG16、AlexNet、ResNet、etc）前向传播一次，生成共享的特征图。
区域提议：使用选择性搜索（Selective Search）等传统方法生成约 2000 个候选区域（Region Proposals）。
RoI 池化：将每个候选区域映射到特征图上，并通过 RoI 池化层转换为固定尺寸（如 7×7）的特征块。
分类与回归：固定尺寸的特征块经过全连接层后，并行输出两个结果：类别概率（通过 Softmax）和边界框回归偏移量。

注意：从每张图像的候选区域随机采样 64 个作为RoI（并不是每个候选区域都使用），其中正负样本比例为 1:3。正样本为与真实框 IoU ≥ 0.5 的候选区域，负样本为 IoU 在 [0.1, 0.5) 之间的区域。

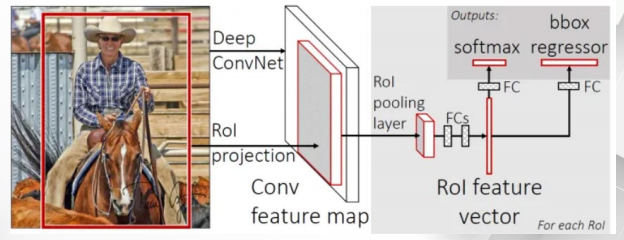

Fast R-CNN网络结构设计

Fast R-CNN 通常以预训练的 ImageNet 分类网络（如VGG-16）作为骨干网络，移除其最后的全连接层和 Softmax，保留卷积层用于特征提取。之后接一个 RoI 池化层，然后是两个全连接层（每个接一个 ReLU），最后分支为两个输出层：一个输出 (K+1) 个类别的 Softmax 概率（K 个目标类别 + 背景），另一个输出 4*(K+1)个边界框回归参数（每个类别对应 4 个偏移量，dx、dy、dw、dh）。

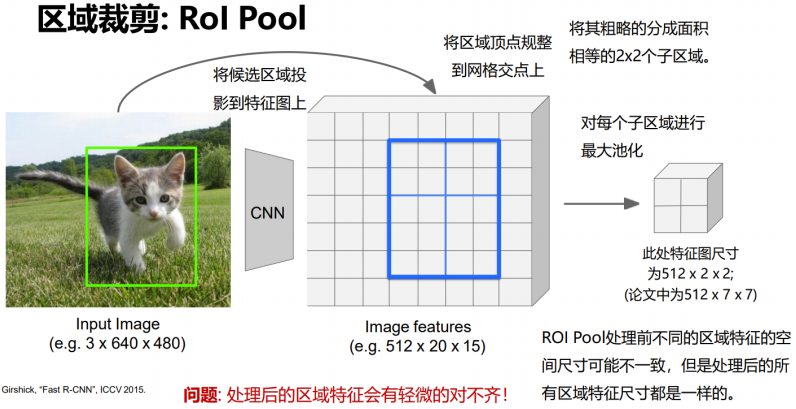

RoI 池化层（Region of Interest Pooling）

RoI 池化是 Fast R-CNN 的关键组件，其作用是将任意大小的候选区域特征转换为固定长度的特征向量。给定一个 RoI（由四元组 (r, c, h, w) 定义，分别表示左上角坐标和宽高）和预定的输出尺寸 H×W（如 7×7），RoI 池化将 RoI 窗口划分为 H×W 个子窗口，对每个子窗口内的特征值进行最大池化。这确保了不同大小的 RoI 都能输出统一尺寸的特征，便于后续的全连接层处理。

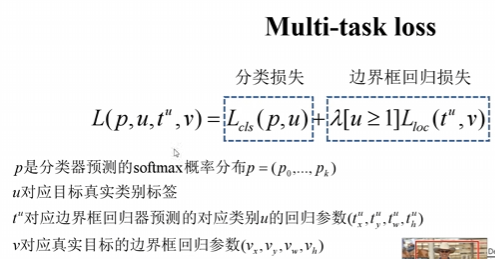

多任务损失函数

Fast R-CNN 使用一个多任务损失函数进行端到端训练，同时优化分类和边界框回归：

Fast R-CNN 总结

Fast R-CNN 通过引入 RoI 池化、多任务损失和端到端训练，显著提升了 R-CNN 系列模型的训练和检测效率，并保持了较高的精度。它的主要局限在于区域提议阶段仍依赖耗时的选择性搜索，这催生了后续的 Faster R-CNN（引入 RPN 网络实现端到端的区域生成）。

Faster R-CNN

Faster R-CNN简介

Faster R-CNN 是目标检测领域里程碑式的算法，由任少卿、何恺明等人在 2015 年提出。它通过引入 Region Proposal Network (RPN) 将候选区域生成与目标检测统一到一个端到端的网络中，极大地提升了检测速度与精度。

简单来说，Faster R-CNN=RPN+Fast R-CNN

Faster R-CNN 算法流程

Faster R-CNN 的完整流程可以分为以下四个步骤：

特征提取：整张图像通过 CNN（如 VGG16、AlexNet、ResNet、etc）前向传播一次，生成共享的特征图。
区域提议：使用Region Proposal Network (RPN)生成约 2000 个候选区域（Region Proposals）。
RoI 池化：将每个候选区域映射到特征图上，并通过 RoI 池化层转换为固定尺寸（如 7×7）的特征块。
分类与回归：固定尺寸的特征块经过全连接层后，并行输出两个结果：类别概率（通过 Softmax）和边界框回归偏移量。

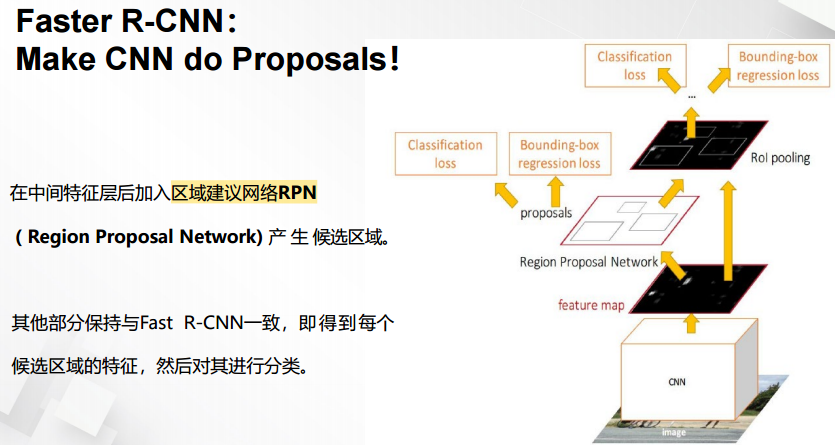

Faster R-CNN 的核心创新在于 Region Proposal Network (RPN)。在 Fast R-CNN 中，候选区域（Region Proposals）的生成依赖于外部算法（如 Selective Search），计算成本高且无法与检测网络联合优化。Faster R-CNN 将这一步骤替换为区域建议网络（RPN），直接在特征图上预测候选框，实现了候选区域生成与目标检测的端到端训练。

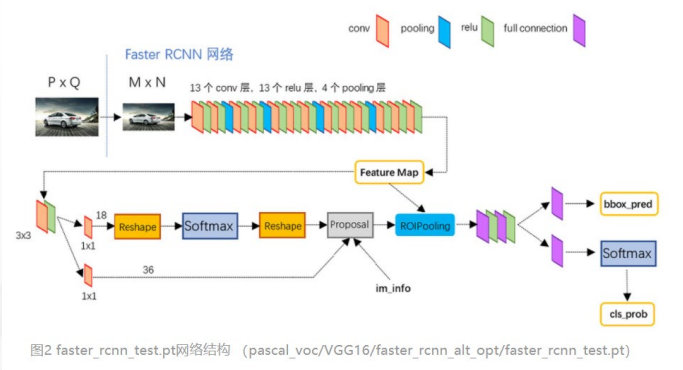

Faster R-CNN网络结构设计

Faster R-CNN 的整体结构可以看作是两个模块的级联：RPN 和 Fast R-CNN 检测器。它们共享同一个骨干网络（如 AlexNet、VGG16、ResNet、etc）提取的特征图。

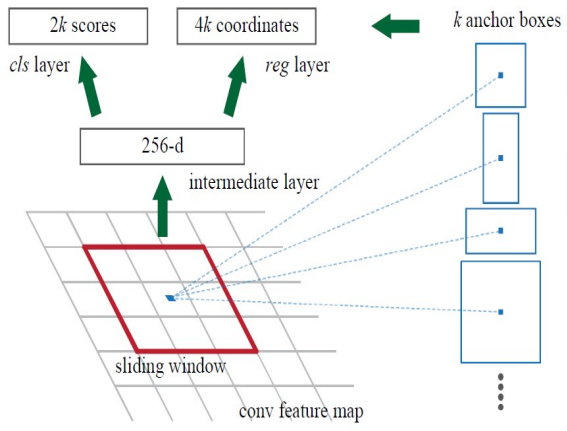

Region Proposal Network (RPN)

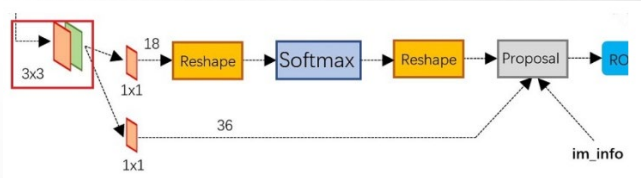

RPN 是一个全卷积网络，其输入是骨干网络输出的特征图，输出是一系列候选区域（Proposals）及其对应的“目标性”得分（Objectness Score）。

滑动窗口：一个 3×3 的卷积层在特征图上滑动，为每个位置生成一个 256-d（骨干网络是ZF）或 512-d（骨干网络是VGG16）的特征向量。

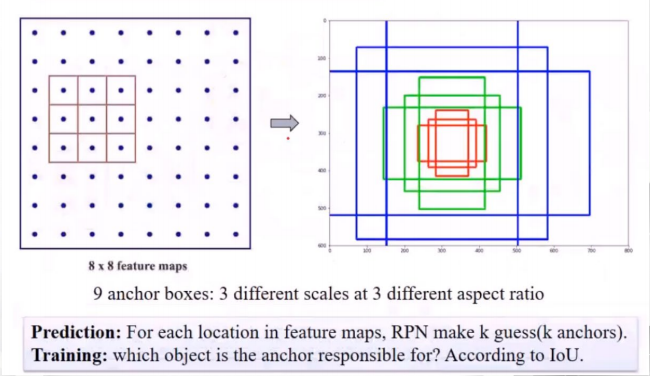

锚点（Anchors）：在特征图的每个滑动窗口中心，预设 k 个不同尺度和长宽比的锚框（例如 3 种尺度 × 3 种长宽比 = 9 个锚点，9个矩形共有3种形状，3种尺度（面积）大约为128x128、256x256、512x512，3种长宽比大约为1：1、1：2、2：1）。这些锚点作为候选区域的参考，由于候选框之间存在大量重叠，采用非极大值抑制，IoU设为0.7，筛选出要输出的候选框。
两个并行输出层：
分类层（cls layer）：一个 1×1 卷积，输出 2k 个分数，表示每个锚点是目标还是背景的概率。
回归层（reg layer）：一个 1×1 卷积，输出 4k 个坐标偏移量（dx、dy、dw、dh），用于微调锚点的位置和大小。

Fast R-CNN 检测器

RPN 生成的候选区域（Proposals）被送入 Fast R-CNN 模块进行最终的分类和边界框回归。

RoI Pooling：将不同大小的候选区域映射到固定大小的特征图（如 7×7）。
全连接层：将池化后的特征展平，通过一系列全连接层。
两个并行输出层：
分类层（cls layer）：输出每个候选区域属于各个类别（包括背景）的概率。
回归层（reg layer）：输出每个类别对应的边界框微调参数。

Faster R-CNN总结

Faster R-CNN 通过引入 RPN，将目标检测的两阶段（候选区域生成 + 分类回归）统一到一个端到端的框架中，在速度和精度上取得了显著突破，成为后续许多检测算法（如 Mask R-CNN）的基础。尽管如今单阶段检测器（如 YOLO、SSD）在速度上更具优势，但 Faster R-CNN 的设计思想、多任务损失和训练策略依然极具学习价值。
