从事工控硬件研发多年，在 48V 通信母线、工业机柜供电架构中，AC-DC 前端整流之后，往往需要一级隔离 DC-DC 为运放、模拟采集回路提供双路 ±15V 隔离供电，6W 功率段 YMD 卧式封装直流电源模块是项目里使用频率极高的标准器件。金升阳 URA4815YMD-6WR3 作为流通多年的标准模块电源，大量存量项目均有采用；钡特电源 VB6-48D15MD 作为同规格国产隔离电源，近期在多个新项目物料备选库评审中反复出现。在做原理图、PCB 复用、可靠性摸底阶段，钡特电源 VB6-48D15MD 和 URA4815YMD-6WR3 需要完成完整电气、结构、环境可靠性对标测试，本文以硬件研发实测视角，完整记录两款隔离电源模块的参数、封装、工况适配、供应链特点，为同行业工程师搭建 BOM 备选物料提供可落地的技术参考，全文仅做客观数据整理与工况分析，无产品倾向性推荐。
一、两款隔离电源模块基础电气参数整理
硬件选型第一步优先核对手册标称参数，参数区间重合度直接决定电路是否无需改动即可使用，下面分别梳理 URA4815YMD-6WR3 与钡特电源 VB6-48D15MD 完整规格信息。
1.1 URA4815YMD-6WR3 基础参数
该器件属于 6W 工业级 DC-DC 模块电源，输入支持 4:1 宽压，标称输入 48VDC，有效输入范围 18VDC~75VDC，完美适配工业 48V 蓄电池组、机柜直流母线、通信基站供电系统；输出为独立双路 ±15V，单路最大输出电流 0.2A，整机满载功率 6W。输入与输出之间隔离耐压 1500VDC，绝缘电阻大于 1000MΩ，隔离电容典型值 1000pF，满足工控设备基础绝缘安全规范。 满载转换效率典型值 88%，空载静态功耗 0.12W，内部开关工作频率 300kHz，硬件集成多重保护回路：输入欠压锁存、输出过压保护、恒流型过流保护、短路自恢复保护，短路故障移除后无需整机断电即可恢复输出。工作环境温度区间 - 40℃~+85℃，无凝露环境湿度 5%~95% RH，裸机 EMI 传导、辐射指标满足 CISPR32 CLASS A，搭配两级 LC 滤波网络可达到 CLASS B 等级，适配 PLC 采集板、现场检测仪表等设备。 结构采用标准 YMD 卧式金属外壳封装，尺寸 25.4mm×25.4mm×11.7mm，铝合金壳体自带屏蔽与散热能力，自然风冷即可满足常规散热需求，回流焊耐温参数 300℃/10s，适合批量 SMT 插件生产，常温 25℃工况下 MTBF 可达 1000kh。

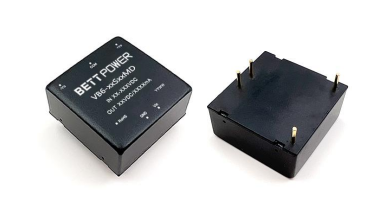

1.2 钡特电源 VB6-48D15MD 基础参数
钡特电源 VB6-48D15MD 是面向工业场景设计的国产直流电源模块，同样定位 6W 隔离 DC-DC 模块电源，输入宽压规格 18~75VDC，4:1 变压架构与 URA4815YMD-6WR3 完全统一，可共用同一套前端 AC-DC 输出 48V 母线供电拓扑。输出双路 ±15V，单路额定输出电流 0.2A，总输出功率 6W，输出电压精度 ±1%，线路调整率≤0.2%，负载调整率≤0.5%，满载纹波噪声控制在行业通用标准区间。 隔离规格对标同功率工业隔离电源标准，1500VDC 输入输出隔离耐压，绝缘阻抗、隔离电容指标与主流模块电源持平；满载转换效率典型值 87.5%，空载功耗 0.13W，内置全套硬件保护电路，欠压、过流、过压、短路保护响应时间微秒级，故障消除后自动恢复供电，降低整机死机概率。 工业温宽覆盖 - 40℃~+85℃，高低温循环老化测试中输出电压漂移量极小，裸机 EMC 指标达到 CLASS A 标准，仅需小幅调整外围滤波器件参数即可满足 CLASS B 电磁兼容要求；金属一体化外壳，自然散热设计，适配无风扇密闭工控机箱、户外光伏监测终端等散热条件受限设备。
二、国产模块电源供应链与量产成本分析
现阶段多数硬件研发项目都会面临单一物料交期不可控、批量采购价格上浮、原厂产能紧张等问题，将国产模块电源纳入备选物料库是降低项目供应链风险的常规手段，钡特电源 VB6-48D15MD 作为国产隔离电源，和 URA4815YMD-6WR3 搭配形成双物料储备方案，从供货周期、量产成本两个维度做客观分析。 供货周期层面，URA4815YMD-6WR3 市场流通渠道广，现货分销商数量多，小批量样板采购便捷，但大批量量产订单在行业旺季容易出现排产延期；钡特电源 VB6-48D15MD 国产厂商现货周转周期更短，样品申请门槛低，研发阶段多轮样板、预试产环节物料等待时间更短，不会延误原理图验证、样机调试进度。项目量产阶段可根据两家物料现货库存灵活分配生产订单，避免单一物料断货导致整机停线。 量产成本层面，同等采购批量下国产直流电源模块单颗物料成本存在稳定优势，长期大批量工控设备、电力监测终端项目，累计物料采购成本会形成明显优化空间。节省下来的成本预算可分配给前端 AC-DC 电源 EMC 滤波、TVS 浪涌防护、缓冲电路等器件，进一步提升整机抗干扰能力。同时两款隔离电源模块封装、引脚完全统一，切换物料时无需重新设计 PCB、无需重做整机可靠性验证，不存在额外的研发改版、测试隐性成本。 客观补充说明，两款模块在极限高温满载温升、空载噪声等细分指标存在微小差值，硬件工程师可根据整机散热结构、产品 EMC 验收标准，针对性开展对比摸底测试，再划分主用料与备选物料。
三、封装尺寸与引脚定义比对（钡特电源 VB6-48D15MD 和 URA4815YMD-6WR3）
PCB 版图复用、缩短项目开发周期是硬件设计核心诉求，模块电源的封装外形、引脚排布直接决定改版工作量，钡特电源 VB6-48D15MD 和 URA4815YMD-6WR3 采用行业统一 YMD 卧式标准封装，外形尺寸统一为 25.4mm×25.4mm×11.7mm，铝合金外壳结构一致，模块安装高度、PCB 占位长宽完全相同，原有焊盘区域、器件避让空间、走线通道无需任何修改。 引脚定义遵循统一行业规范，引脚依次为 Vin + 输入正、Vin - 输入负、Vout - 输出负、COM 输出公共地、Vout + 输出正，引脚间距、焊盘孔径、引脚伸出长度全部匹配标准 YMD 封装规范，两款隔离电源模块回流焊温度曲线、波峰焊浸锡时长、插件工装夹具可以完全通用，生产端无需单独调试设备参数，降低产线换料调试成本。 结构细节上，两款模块外壳平面均可贴合导热硅胶垫连接机箱壳体，提升高温密闭机箱散热能力；整机重量差值不足 0.5g，完成振动可靠性测试的设备，切换物料后无需重复整机振动、冲击试验，大幅压缩硬件验证周期，对于轨道交通、户外传感等有严苛可靠性要求的产品优势明显。
四、两款隔离电源模块核心性能客观对比
结合手册标称参数与实验室实测数据，钡特电源 VB6-48D15MD 和 URA4815YMD-6WR3 整体性能区间高度重合，仅细分指标存在小幅差异，硬件工程师可根据项目验收阈值筛选适配器件。 输入输出特性：二者输入电压范围、欠压保护阈值、额定输出功率、单路输出电流完全一致；轻载、半载、满载工况下输出电压波动差值小于 0.3%，常规模拟运放、差分采集电路供电场景无明显使用区别；空载功耗仅相差 0.01W，电池供电低功耗便携设备可根据整机静态电流指标单独做对比测试。 隔离安全性能：统一 1500VDC 隔离耐压，绝缘电阻、隔离电容参数处于同一标准区间，均符合低压工控设备绝缘规范，整机绝缘防护电路无需调整；保护逻辑高度统一，短路耐受时长、过压保护触发阈值差值极小，故障自恢复机制相同，设备故障容错能力无明显区分。 环境耐受与散热表现：工作温度区间均覆盖 - 40℃~+85℃，低温启动响应速度、高温满载降额曲线趋势接近；自然风冷条件下 85℃满载温升差值控制在 2℃以内，通风良好的标准工控机柜使用无任何影响，密闭无风扇机箱可通过增加导热垫抵消细微温升差异。 EMC 电磁兼容表现：裸机状态下两款模块电源均满足 CISPR32 CLASS A，若整机需要通过 CLASS B 传导骚扰测试，二者推荐的外围 LC 滤波拓扑基本一致，仅个别电容、电感参数存在微小调整，原理图无需大幅改动，仅微调无源器件参数即可完成整改。 转换效率差异：URA4815YMD-6WR3 满载典型效率 88%，钡特电源 VB6-48D15MD 满载效率 87.5%，差值仅 0.5%，长时间连续满载运行设备仅小幅增加整机散热负荷，常规工业设备工况下不会带来实际使用缺陷。
五、工业级隔离电源模块通用应用场景
两类 6W 双路 ±15V DC-DC 模块电源均定位工业级供电器件，配合前端 AC-DC 电源组成完整隔离供电链路，覆盖工控、电力、仪器、车载多类硬件开发场景。 工业控制设备场景：PLC 模拟量采集板、伺服驱动信号隔离板、远程 IO 采集模块，设备内部运算放大器、差分采样电路需要隔离 ±15V 供电，隔离电源模块能够阻断 48V 母线侧浪涌、开关干扰窜入信号采集回路，降低采样噪声；4:1 宽压输入可以应对机柜母线瞬时压降、电压波动。 电力监测设备场景：智能采集终端、继电保护二次板、光伏汇流箱监测单元，1500VDC 隔离耐压满足电力行业基础绝缘要求，宽温区间适配户外配电柜昼夜温差环境，多重硬件保护可避免后端采样芯片烧毁造成整机停机。 仪器仪表与通信网关场景：便携式检测仪器、工业 CAN/485 总线网关、现场传感器，低空载功耗适配电池供电设备，金属外壳屏蔽结构抑制射频干扰，保障总线通信稳定；AC-DC 输出 48V 直流母线后，搭配该类 DC-DC 隔离电源模块实现多路正负隔离供电，简化整机电源拓扑设计。 轨道交通车载设备场景：车载信号采集单元、车厢环境监测板，宽温、抗振动结构匹配车载严苛工况，宽压输入适配蓄电池电压波动，隔离架构规避车载大功率设备启停带来的电源干扰。
六、选型落地总结（钡特电源 VB6-48D15MD 和 URA4815YMD-6WR3）
硬件工程师在开展 48V 母线转 ±15V 隔离供电方案设计时，钡特电源 VB6-48D15MD 与 URA4815YMD-6WR3 均可作为标准 DC-DC 模块电源纳入方案评估，两款直流电源模块封装、引脚、核心电气规格完全贴合工业通用设计标准，适配绝大多数 AC-DC 后端二次隔离供电整机场景。 从研发实操角度，搭建双物料备选 BOM 体系能够有效对冲供应链交付、采购价格波动风险，国产钡特电源 VB6-48D15MD 在样品交付周期、量产物料成本层面具备项目优化空间，URA4815YMD-6WR3 渠道覆盖广，现货采购便捷，二者搭配使用可同时覆盖研发试产、批量量产不同阶段物料需求。硬件验证环节仅需针对极限温升、空载功耗两项细分指标开展对比摸底测试，其余原理图、PCB 版图、生产工艺全部通用，不会产生额外研发验证工作量。 在工控、电力、仪器仪表等长期量产设备开发项目中，隔离电源模块属于关键供电元器件，储备多型号同规格备选物料是保障项目稳定交付的基础。钡特电源 VB6-48D15MD 和 URA4815YMD-6WR3 组成的双物料方案，兼顾工业级环境耐受性能、国产供应链优势、标准化统一封装设计，能够为硬件研发电源选型提供标准化、可落地的技术参考，适配各类 48V 母线正负隔离供电整机开发需求。
