实验一:局域网组建(编码:E1219701)
实验内容
前置知识点

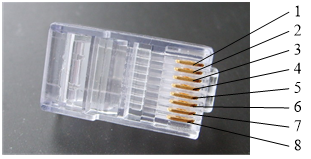

这是水晶头
黄色的部分是铜片,卡线钳就是把其中一端(最里面一端,也就是图片右侧,后面双绞线放置的地方,压下去使铜片这一端切开绝缘层形成通路)
这是双绞线线序
网卡的1、2两脚为信号发送端,3、6两脚为信号接收端。交换机和集线器则相反,3、6两脚为信号发送端,1、2两脚为信号接收端。所以两种接线情况如下:
(1)计算机接至交换机,双绞线两端的线序应该一样,即都为EIA-568A或EIA-568B,通常为EIA-568B,这种线称为直连线(工程中常称为普通跳线、标准跳线、跳线)。
(2)计算机间直接相连,双绞线两端的线序应该不一样,即一端为EIA-568A,另一端为EIA-568B。这种线称为交叉线。
这是卡线钳
实物图找不到了 T - T
实验步骤
- 剥线:用卡线钳的剪线刀口将双绞线端头剪齐,再划开双绞线的保护胶皮(注意不要划到里面的导线),从而剥下保护胶
- 理线:请按照标准EIA-568B(推荐)或EIA-568A的线序排列双绞线内的导线
- 插线:一只手捏住水晶头,另一只手捏住双绞线,稍稍用力将排好的线平行插入水晶头内的线槽中,每根线顶端都应插到线槽顶端
- 压线:确认所有导线都到位后,将水晶头放入卡线钳夹槽中,用力捏紧卡线钳,压紧线头即可(卡线钳老师会教,自己看看能也知道怎么用,放在对应的卡槽能契合就行)
注意
为了结实牢固,制作完毕的连接线的双绞线塑料硬皮必须在水晶头内部,而且应该被牢固压住,否则为不合格
- 检测:将双绞线两端分别插入测线仪的信号发射器和信号接受器,打开电源,如果是制作成功的直连线,则两端的指示灯会一起亮起来,依次从1号到8号
一些细节
其实是本人踩过的坑
1.最开始剥皮的时候可以用卡线钳的剪线的小铡刀的地方剪一个口子再剥,注意不要剪到里面
2.这里注意卡线器(卡线钳)压完线之后铜片在侧面是一个类似于 \ 这种的倾斜状态,铜片一头比较锋利,可以切开绝缘层
所以 不用剥皮,也不用压平,因为另一端好像还需要连接之后的检验装置,需要形成通路
3.此外需要保证每根线尽量齐平能够都完全进入数据线的水晶头内能够被铜片连接
实验结果图
(因为这部分是合作完成的,同学给我的视频文件过期了,截不全,但是这几张也够用了)
注意

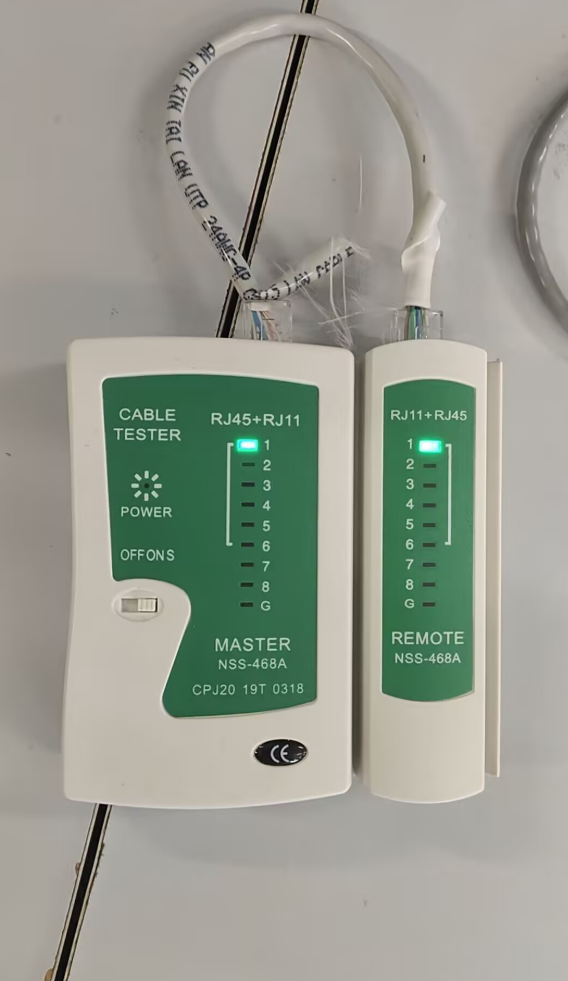

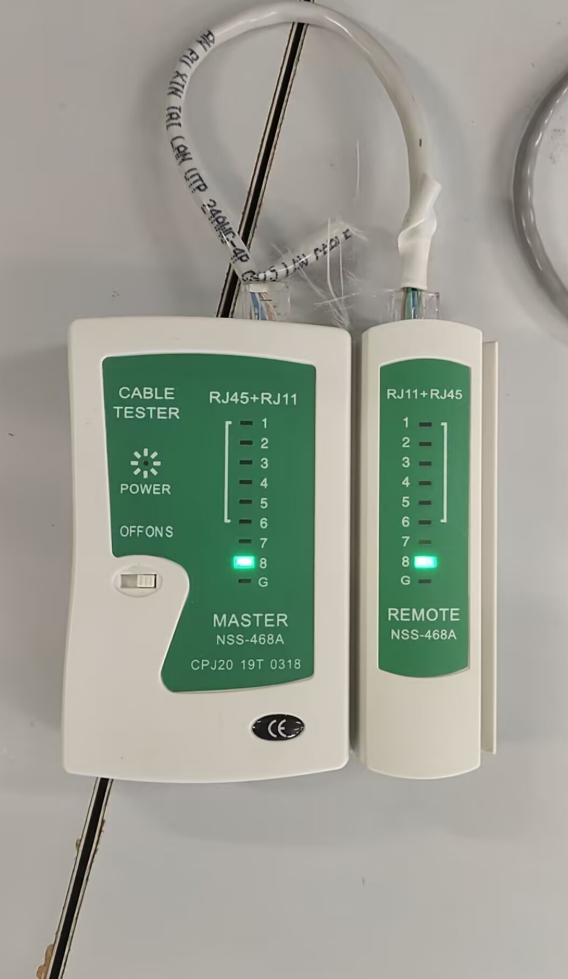

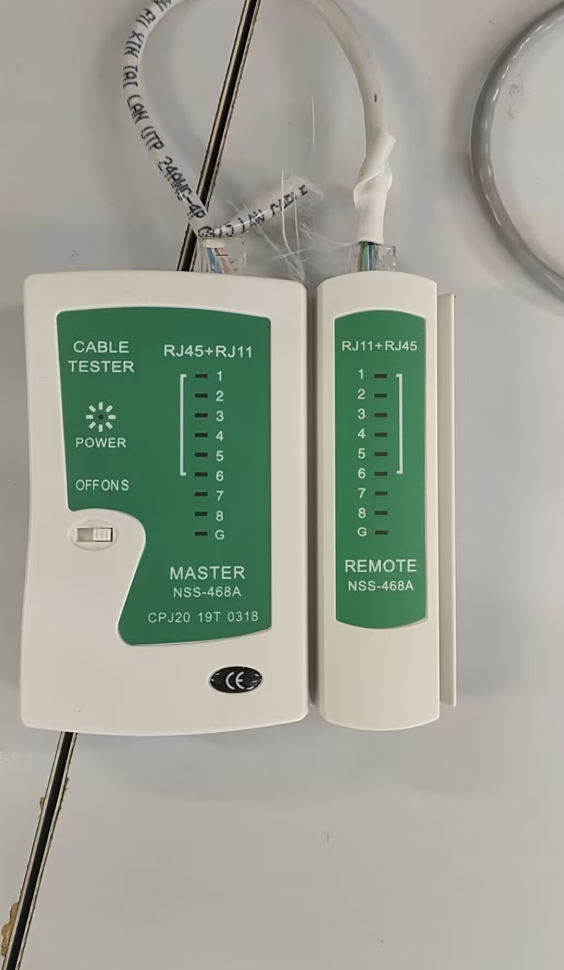

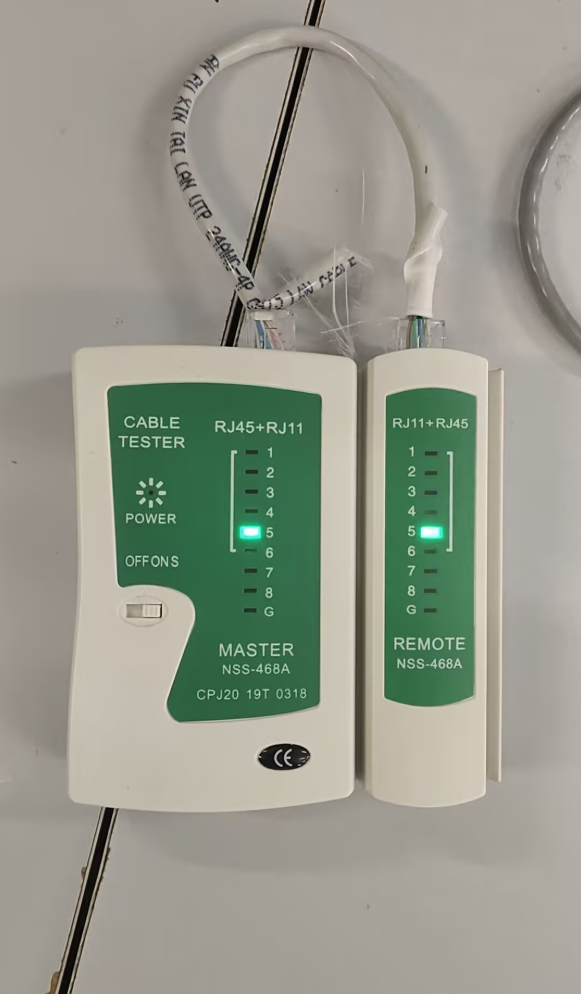

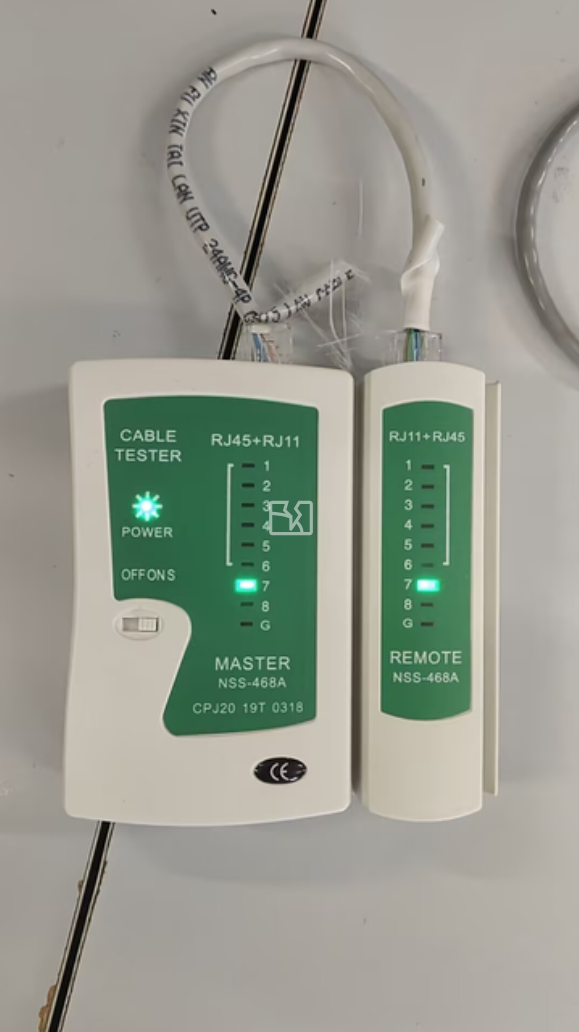

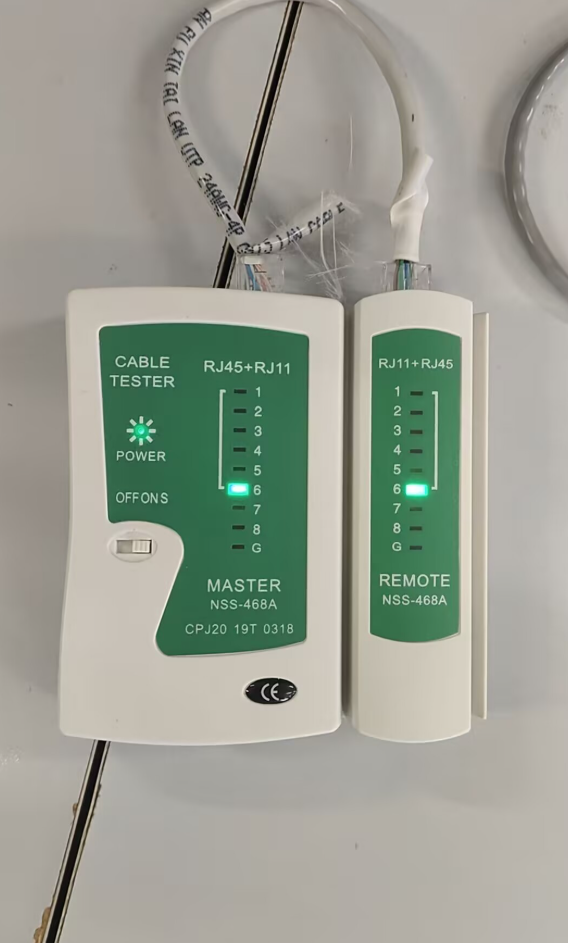

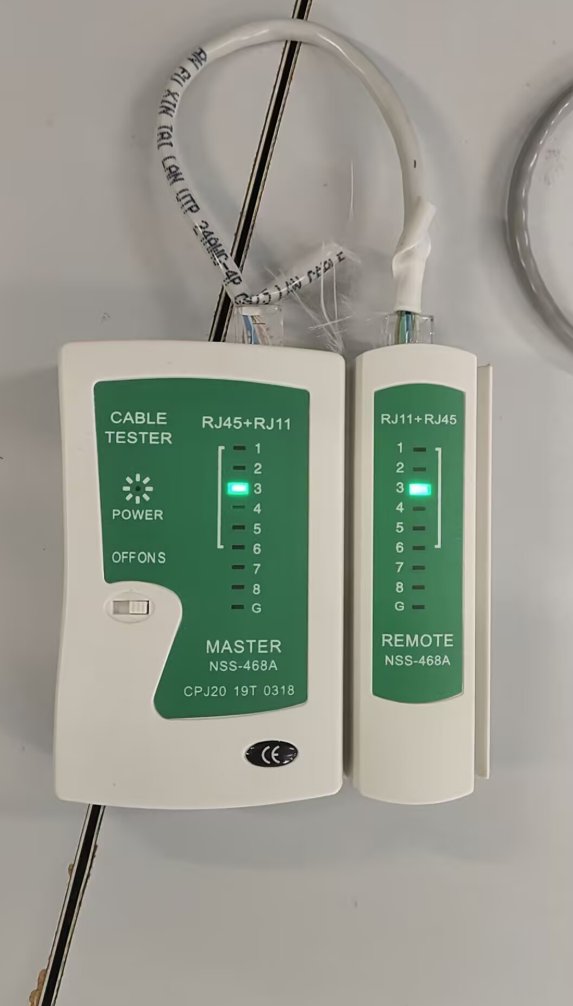

POWER的显示灯亮了就代表通了,有这一个就行,但是全亮一遍跑通了它才会亮





- 这部分是灯亮之后的


实验一的交换机的配置部分等我整理一下图片发在下篇
