计算机视觉之数字图像处理

实验-直方图、直方图均衡化、高斯滤波

0、库及图片

①库

1）PIL:PIL (Python Imaging Library)图像库提供了很多常用的图像处理及很多有用的图像基本操作。PIL库下载地址[www.pythonware.com/products/pil/]。
2）pylab：pylab将所有的功能函数全部导入其单独的命名空间内。由于pylab是matplotlib中的一部分，所以直接下载matplotlib库。Matplotlib是开源的，可以在[matplotlib.sourceforge.net]上下载。

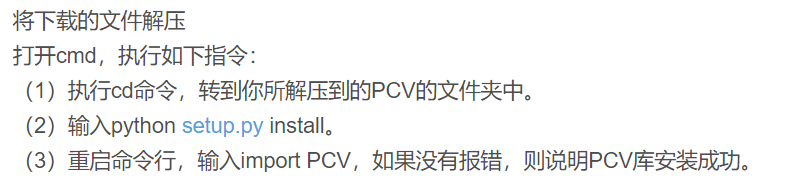

3）PCV：经过查阅资料
下载PCV库文件数据，下载地址：https://github.com/Li-Shu14/PCV

4）SciPy：SciPy是一个开源的数学工具包，它是建立在NumPy的基础上的。它提供了很多有效的常规操作，包括数值综合、最优化、统计、信号处理以及图像处理。正如接下来所展示的，SciPy库包含了很多有用的模块。SciPy库可以再[http://scipy.org/Download]下载。

②原始图片

1、（直方图）图片读入并显示灰度图

①基本原理

直方图概念：图像的直方图描述图像的灰度级和对应灰度级在图像中出现的次数（频率）的关系，通过直方图可以进行图像分割、检索、分类等操作。

②代码

# -*- coding: utf-8 -*-
from PIL import Image
from pylab import *

# 添加中文字体支持
from matplotlib.font_manager import FontProperties
font = FontProperties(fname=r"c:\windows\fonts\SimSun.ttc", size=14)
figure()

pil_im = Image.open(r'C:\Users\ltt\Documents\Subjects\大三下\计算机视觉（蔡国榕）\xx.jpg')
gray()
subplot(121)
title(u'原图',fontproperties=font)
axis('off')
imshow(pil_im)

pil_im = Image.open(r'C:\Users\ltt\Documents\Subjects\大三下\计算机视觉（蔡国榕）\xx.jpg').convert('L')
subplot(122)
title(u'灰度图',fontproperties=font)
axis('off')
imshow(pil_im)
show()

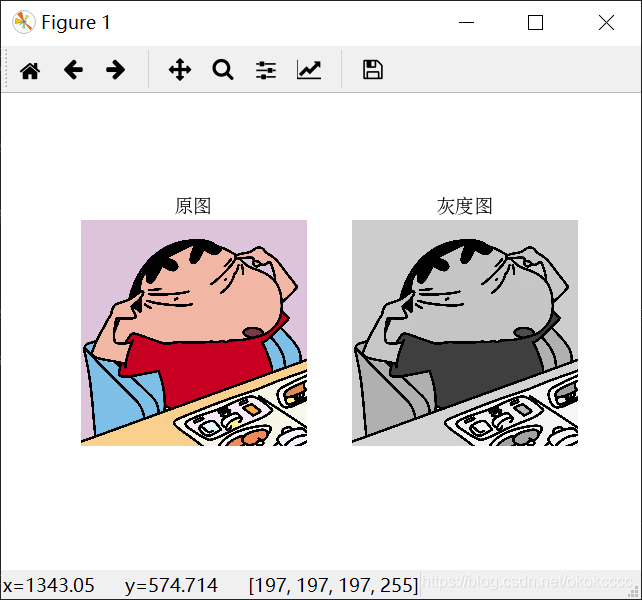

③结果

④总结

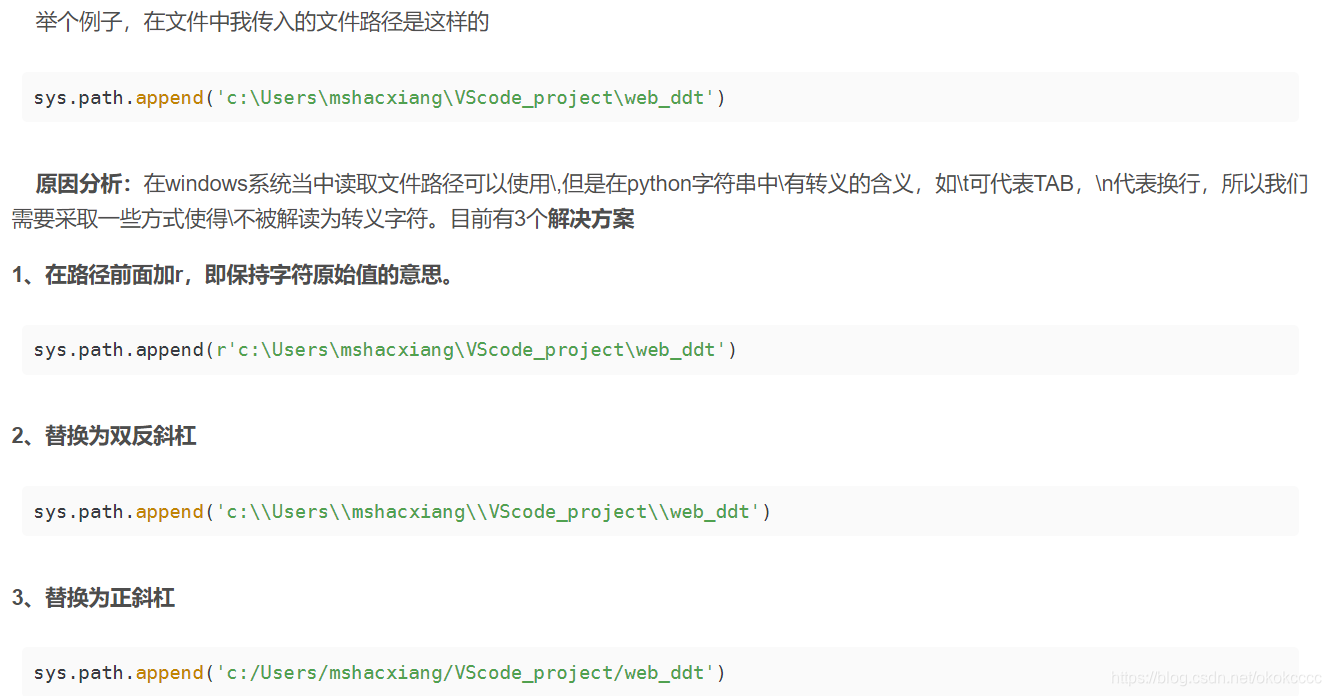

出现问题：IOError: [Errno 22] invalid mode ('rb') or filename经过查阅：解决方法:
需要在文件名的引号前加一个r

2、（直方图）显示图片直方图和图像轮廓

</
