基于STM32的TFDU4101红外通信IRDA+串口DMA方式

最新推荐文章于 2026-07-23 14:32:04 发布

原创

最新推荐文章于 2026-07-23 14:32:04 发布 · 1w 阅读

本文详细介绍STM32F7系列单片机实现IRDA红外通信的过程，包括硬件电路配置、串口波特率设定、DMA配置及数据收发处理。通过实例演示了STM32在红外数据传输的应用。

最近项目开发要求用到近距离红外通信，需要实现两个红外设备的数据传输。于是开发完成后，简单对过程进行一个记录。

一、关于IRDA红外串口通信

IrDA是红外数据组织（Infrared Data Association）的简称。IrDA制定了一系列的红外通信标准，支持异步，半双工的同步系统，传输速率为2400bps到115200bps，传输范围1m。
和其他无线电磁波传输方式相比，红外线传输有方向性，一般不支持移动，且极容易收到墙壁的阻碍，收发双方必须相互对准才能进行通信，但是它的安全性更好。

在这里插入图片描述

二、STM32对IRDA的支持及配置

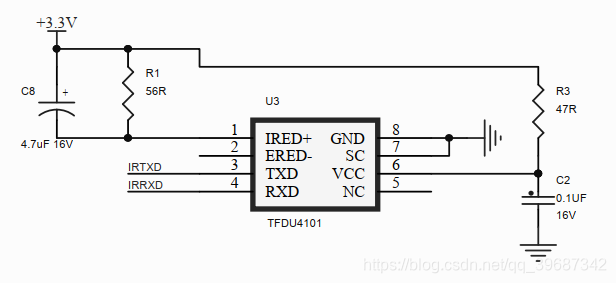

接口硬件电路

在这里插入图片描述

由于使用的是STM32F7系列单片机，它自身是支持IRDA通信协议的，因此，在通过STM32CubeMx配置的时候，我们只需要在工作模式上选择IDRA模式即可。

zQy,size_16,color_FFFFFF,t_70#pic_center)

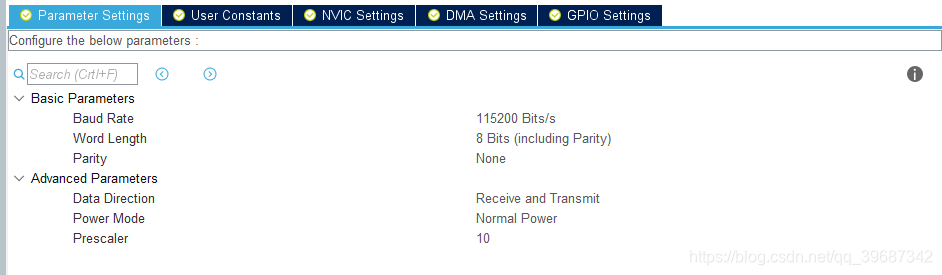

串口波特率设置为115200。

在这里插入图片描述

这里由于我考虑接收处理方便，采用的串口DMA+空闲中断的方式实现红外数据的接收，因此在配置的时候，还需要配置串口DMA。

在这里插入图片描述
生成代码后，实现关键部分的数据接收发送处理，最后烧写代码。我本身有一个红外的数据发送设备（大家测试的时候，也可以通过串口线，一头接串口调试助手，一头接红外头），这里单片机是作为接收端在使用。

三、验证测试

当两个红外头对准后，终端发送数据，单片机正常接收发送过来的一帧数据，且发送数据和接收数据一致。

在这里插入图片描述

四、代码

初始化配置

void MX_USART6_IRDA_Init(void)
{


	GPIO_InitTypeDef GPIO_InitStruct = {

   0};
	__HAL_RCC_USART6_CLK_ENABLE();
    __HAL_RCC_GPIOC_CLK_ENABLE</
