Zynq-7000 系列基于 NAND Flash 的 Linux 系统网络在线更新 BOOT.BIN 教程（Petalinux 2017.4）

Zynq-7000 系列基于 NAND Flash 的 Linux 系统网络在线更新 BOOT.BIN 教程（Petalinux 2017.4）

在嵌入式开发中，经常需要对设备的固件进行升级。对于使用 NAND Flash 并运行 Linux（UBIFS 文件系统）的 Zynq-7000 系统，如果每次更新 BOOT.BIN 都要通过 JTAG 烧写或者拆卸芯片，效率会非常低。

本文将介绍如何利用 Zynq PS 端的网络接口，在 Linux 系统运行状态下，远程将新的 BOOT.BIN 写入 NAND Flash 的启动分区。

---

一、 基本原理与注意事项

1. BOOT.BIN 的存储位置：
   在 Zynq NAND Flash 启动模式下，BootROM 只能识别未格式化的原始 MTD 分区（Raw MTD Partition）。因此，虽然你的 Linux 根文件系统使用的是 UBIFS，但 BOOT.BIN 必须直接烧写在 MTD 的起始分区（通常是 /dev/mtd0），而不是放在 UBIFS 文件系统中。
2. NAND Flash 的特殊性：
   NAND Flash 存在坏块管理和 OOB（Out of Band）区。因此，不能使用普通的 dd 命令直接写入，必须使用专门的 MTD 工具（如 flash_erase 和 nandwrite），它们能够自动处理坏块。


---

二、 准备工作（Petalinux 配置）

为了实现网络传输和 NAND 写入，Linux 系统中需要具备以下工具：

• 网络传输服务：SSH/SCP（推荐，默认集成且安全）或 TFTP。
• MTD 分区操作工具：mtd-utils（包含 flash_erase、nandwrite 等）。

1. 配置 Rootfs 启用 mtd-utils

在 Petalinux 工程根目录下，运行配置命令：

petalinux-config -c rootfs

在弹出的菜单中，使能以下工具：

• 进入 Filesystem Packages -> base -> mtd-utils，勾选 mtd-utils。
• 确保 mtd-utils-flash-erase 和 mtd-utils-nandwrite 被选中（通常勾选 mtd-utils 后会自动选中相关子项）。

2. 确认网络服务

Petalinux 默认集成了 dropbear（一个轻量级的 SSH 服务器，支持 SCP）。

• 可以在 Filesystem Packages -> console/network -> dropbear 中确认其是否处于使能状态。

3. 编译并烧录

配置完成后，重新编译并生成新的系统镜像：

petalinux-build

将更新后的系统部署到板子上，确保系统能够正常启动并联网。

---

三、 具体操作步骤

第一步：确认 NAND Flash 分区信息

连接到 Zynq 板子的串口或通过 SSH 登录，输入以下命令查看 MTD 分区表：

cat /proc/mtd

输出信息大致如下：

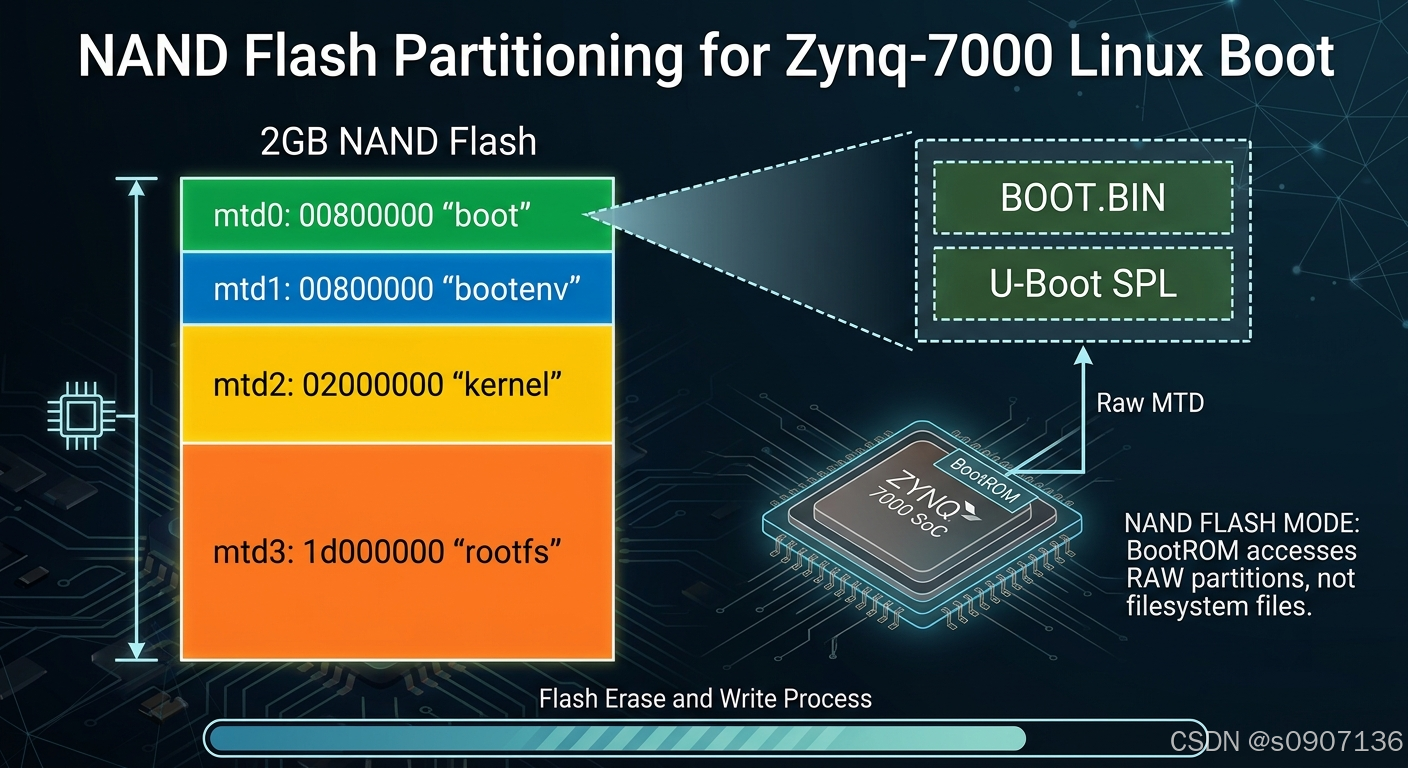

dev:    size   erasesize  name
mtd0: 00800000 00020000 "boot"
mtd1: 00800000 00020000 "bootenv"
mtd2: 02000000 00020000 "kernel"
mtd3: 1d000000 00020000 "rootfs"

• 解释：在这个例子中，mtd0 分区名为 "boot"，大小为 8MB，这就是用来存放 BOOT.BIN 的分区。请根据你实际的设备树（Device Tree）分区命名来确认对应的 mtdX 编号。

---

第二步：将新的 BOOT.BIN 通过网络传输到板子

你可以选择 SCP 或 TFTP 方式将 PC 上的 BOOT.BIN 传输到 Zynq 板子的 /tmp 目录（/tmp 是内存文件系统，读写速度快且不占用 Flash 寿命）。

方法 A：使用 SCP（推荐）

在 Windows PC 上可以使用 WinSCP、MobaXterm 等可视化工具，或者直接在主机命令行执行：

scp BOOT.BIN root@<板子IP地址>:/tmp/

(注意：Petalinux 默认的用户名为 root，密码通常在第一次启动时会要求设置，或者默认为空/root)

方法 B：使用 TFTP

如果在 PC 上搭建了 TFTP 服务器（如 tftpd64），可以在 Zynq 板子上执行：

cd /tmp
tftp -g -r BOOT.BIN <PC的IP地址>

---

第三步：在 Linux 中擦除并烧写 NAND Partition

请注意：以下操作涉及底层 Flash 写入，请确保写入的分区对应无误，且中途不要断电。

1. 擦除原有的 Boot 分区

在写入新数据之前，必须先擦除 MTD 分区（NAND Flash 的物理特性决定了只能将 1 写为 0，写数据前必须擦除为全 1）。
使用 flash_erase 命令：

flash_erase /dev/mtd0 0 0

• 参数解释：/dev/mtd0 是目标分区，第一个 0 表示从偏移量 0 开始，第二个 0 表示擦除整个分区。

2. 将 BOOT.BIN 写入分区

使用 nandwrite 命令将临时目录中的 BOOT.BIN 写入 mtd0：

nandwrite -p /dev/mtd0 /tmp/BOOT.BIN

• 参数解释：
  • -p（or --pad）：表示如果文件大小未对齐到 NAND 的页大小，则自动填充（Padding），这是 NAND 烧写常用的参数。

如果终端显示类似如下信息，说明写入完成：

Writing data to block 0 at offset 0x0
Writing data to block 1 at offset 0x20000
...

---

第四步：重启验证

确认无报错后，可以安全重启板子以验证新的 BOOT.BIN 是否生效：

reboot

---

四、 常见问题与注意事项（FAQ）

1. 为什么不用 dd 命令？
   dd 命令是直接进行按字节复制，它既不关心 NAND Flash 的坏块（Bad Blocks），也不会妥善处理 OOB 数据。如果写入区域刚好有坏块，使用 dd 可能会导致系统无法启动。而 nandwrite 会跳过坏块并进行标记。

2. 如果更新失败导致无法开机怎么办？
   网络更新如果因为断电或分区写错导致损坏，BootROM 将无法引导。此时需要通过底线手段恢复：使用 JTAG（如 Vivado/SDK 的 Program Flash 工具）重新烧写基础的 BOOT.BIN。

3. BOOT.BIN 文件大小超出了分区限制？
   如果新的 BOOT.BIN 大小超过了 mtd0 的分区大小（例如分区只有 8MB，而文件有 9MB），nandwrite 会报错提示空间不足。遇到这种情况需要修改设备树（dts）中的分区定义，重新规划 Flash 空间。
