基于数字锁相环（DPLL）高精度锁定 DDS 至 GPS 1PPS 信号的技术原理

基于数字锁相环（DPLL）高精度锁定 DDS 至 GPS 1PPS 信号的技术原理

在现代分布式测量、通信基准以及时间同步应用中，如何将本地时钟源与外部高精度时间基准进行同步是一个关键课题。最典型的工业级应用场景，就是将本地 FPGA 内部的数字振荡器（DDS/NCO）锁定到 GPS 接收机输出的 1PPS（One Pulse Per Second，秒脉冲） 信号上。

本文将深入解析一种高性能、无乘法器的数字锁相环（DPLL）设计原理，探讨其如何通过相频控制实现亚微秒级的相位锁定，以及在外部信号丢失时如何进行精度保持。

---

一、 同步背景与设计挑战

GPS 模块输出的 1PPS 信号虽然在长期表现上具有极高的时间准确度（其源头为原子钟），但其瞬态抖动较大，且信号本身可能由于卫星遮挡、天线干扰而发生暂时丢失。

而本地 PCB 上的晶体振荡器（如 TCXO 或普通温补晶振）通常存在一定的频率偏差（例如 $\pm 25\text{ ppm}$）和温漂。虽然其短期稳定性较好，但长期运行会导致本地时间相对于绝对时间产生不可忽略的累积漂移。

如果采用简单的**“硬同步”**方式——即直接在 1PPS 脉冲到达的时刻清零本地计数器，会带来以下局限：

1. 产生瞬态跳变（Jitter）：硬清零会导致本地系统时钟在同步点产生相位突变，不适用于对时钟相位平滑度要求极高的通信和采样系统。
2. 无法校正频差：此方法仅对齐了当前的“秒”起点，但并没有改变本地时钟的实际工作频率。在两次 1PPS 脉冲之间，时钟仍在以错误的频率运行，偏差会在一秒内持续累积。
3. 缺乏容错机制：一旦外部 GPS 信号丢失，系统将瞬间失去同步基准，本地时间迅速漂移。

因此，引入**数字锁相环（DPLL）**是更为妥当的解决方案。它通过动态微调本地数字振荡器的控制参数，使其不仅在相位上对齐 1PPS 信号，而且在频率上与外部参考源完全保持一致。

---

二、 DPLL 整体架构与工作循环

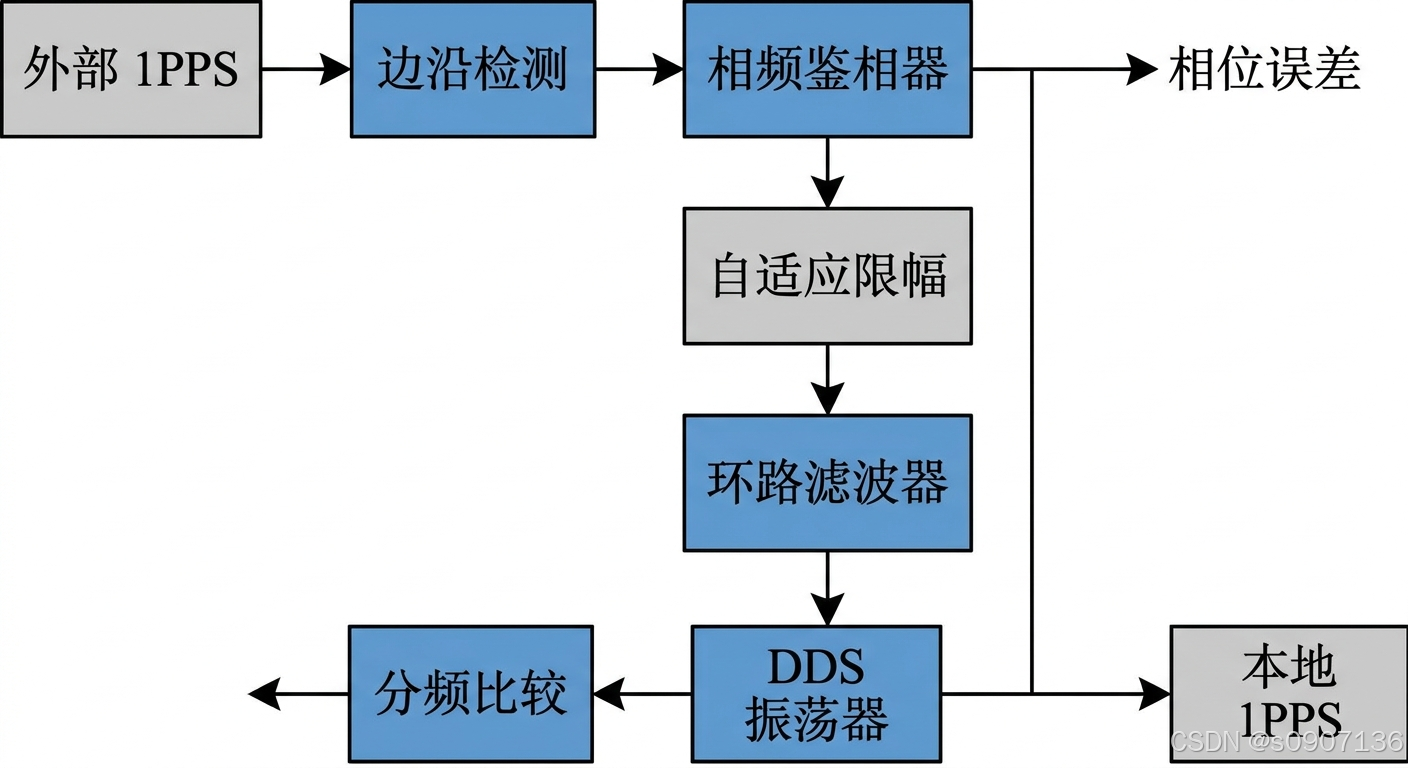

DPLL 的基本工作机制是一个典型的负反馈闭环系统。其核心逻辑架构主要由以下几部分组成：

整个闭环控制的物理循环过程如下：

1. 外部秒脉冲输入后，首先经过时钟域同步与边沿检测，提取出一个与系统主时钟同步的参考脉冲信号 $S_X$。
2. 本地数字振荡器（DDS）的输出经过分频或数值比较，产生本地的秒脉冲信号 $S_I$。
3. **相频鉴相器（PFD）**对这两个脉冲的到达先后顺序及时间差进行测量，输出一个反映相位误差大小和方向（超前或滞后）的数值。
4. 该误差值经过**限幅器（Limiter）**进行幅度限制，防止过大的瞬态扰动引起控制溢出。
5. 限幅后的误差信号送入**环路滤波器（Loop Filter）**进行积分与平滑滤波。
6. 滤波器的输出用于修正 DDS 的频率控制字（FCW），从而微调 DDS 的输出频率。
7. DDS 频率的改变进一步调整了本地秒脉冲 $S_I$ 的产生时刻，逐步使 $S_I$ 与外部脉冲 $S_X$ 的时间差收敛至零，最终实现锁定。

---

三、 关键模块的物理与数学原理

1. 跨时钟域与边缘提取原理

由于外部 1PPS 信号相对于 FPGA 内部的主时钟域（通常为数十兆赫兹）是完全异步的，如果直接对其进行逻辑采样，极易引发亚稳态，导致系统内部产生不可预测的状态跳变或脉冲漏检。

其处理原则是：利用多级同步器（通常为两级或三级触发器串联）对外部 1PPS 信号进行打拍。通过将异步信号强制同步到本地系统主时钟域，再进行差分边缘提取，从而输出一个位宽恰好等于一个主时钟周期的单脉冲信号。这为后续的鉴相器提供了稳定、无亚稳态的输入参考。

2. 数字化相频鉴相器（PFD）的锁相原理

在普通的模拟锁相环或部分数字锁相环中，常使用乘法器（如异或门）作为鉴相器。但这会导致系统锁定在正交状态（相位差为 $90^{\circ }$）。而在时间对齐（1PPS 同步）的应用中，系统要求的是同相锁定（相位差为 $0^{\circ }$）。

因此，系统采用基于数字状态机的相频鉴相器（PFD）：

• 三态鉴相机制：PFD 内部存在超前、滞后和平衡三种基本逻辑状态。当外部脉冲 $S_X$ 先于本地脉冲 $S_I$ 到达时，鉴相器进入“正向累加”状态；当 $S_I$ 到达后，状态复位。反之，若 $S_I$ 先到达，则进入“负向累加”状态。
• 时间差定量测量：在两脉冲间隔期间，鉴相器通过对本地高频系统主时钟进行计数，精确测量两者的绝对时间差。该计数值直接对应了相位误差。当两个脉冲在同一个主时钟周期内对齐时，计数值为零，环路输出无扰动。

3. 限幅器（Limiter）的防溢出与阻尼原理

在环路刚启动或外部信号发生异常跳变时，外部脉冲与内部脉冲可能相差多达数百毫秒（在 $48\text{ MHz}$ 时钟下相当于数千万个时钟周期）。
如果将如此巨大的相位误差直接送入环路滤波器，会导致：

• 环路滤波器的积分累加器瞬间过载。
• 传递给 DDS 的频率控制字发生数值溢出（Roll-over），使得频率调节方向相反，导致系统陷入失控振荡。

限幅器的工作原理是在鉴相器输出后增设一道硬门限。当相位误差超过设定的安全阈值时，强制将其截断为最大阈值输出。

• 其优势在于：在极大误差情况下，限幅器将环路转化为一种“恒定速率”的粗调模式；随着相位偏差逐步缩小到安全阈值以内，限幅器失效，环路无缝切换回高灵敏度的微调模式。这既保护了控制字不溢出，又起到了加速收敛的作用。

4. 无乘法器环路滤波器的数学原理

环路滤波器决定了整个锁相环的动态响应（如阻尼系数、自然频率和收敛时间）。在数字域中，最常用的是比例-积分（PI）滤波器。其基本数学表达式为：
$$Y(n)=\alpha \cdot X(n)+\beta \cdot \sum X(n)$$
其中，$\alpha$ 为比例增益，$\beta$ 为积分增益，$X(n)$ 为鉴相误差，$Y(n)$ 为滤波器输出。

在传统的 FPGA 实现中，这两个系数的相乘需要占用宝贵的 DSP 乘法器资源。为了使设计更加轻量化，本方案巧妙地利用了二进制算术的移位特性：

• 将增益系数设计为 2 的负整数幂，即：
  $$\alpha =2^{-m},\beta =2^{-k}$$
• 在二进制数据处理中，乘以 $2^{-m}$ 等价于将数据向右算术移位 $m$ 位。
• 因此，通过合理地选择移位位数 $m$ 和 $k$，比例和积分运算可以完全用移位操作和加法器来替代，彻底免去了硬件乘法器，极大提高了系统的运算速度并降低了资源功耗。

5. DDS 与本地 1PPS 生成

数字控制振荡器（DDS）基于相位累加原理运行。其内部的相位累加器在每个主时钟周期内累加一个固定的增量，这个增量就是频率控制字（FCW）。当累加器溢出时，即完成了一个波形周期。

通过给 DDS 设定一个标准基础控制字，使其默认输出一个接近 $10\text{ MHz}$（或其他高频目标值）的基准频率。环路滤波器的输出作为动态微调量，叠加到该基础控制字上。
DDS 的高频输出再经过分频计数器，最终产生本地的 1PPS。由于环路滤波器的动态调节，DDS 的工作频率被持续纠正，本地 1PPS 的相位也随之向外部 1PPS 逼近，直至完全对齐。

---

四、 异常冗余与状态管理原理

在工业级高可靠性定时系统中，DPLL 必须能够自主应对外部信号劣化甚至丢失的情况。

1. 锁相状态判定（Phase-Lock Detection）

环路内部设有一个状态监控器。它不间断地检测鉴相器输出的绝对相位误差。

• 如果在连续的若干个周期内（例如连续 16 秒），测得的相位误差始终小于一个极小的阈值（例如 1 或 2 个主时钟周期），系统便判定当前已建立“相位锁定”状态。
• 这种基于多周期滞后判定的机制能够有效防止由于外部个别噪声脉冲引起的“假锁定”判定。

2. 失锁保持模式（Coast Mode）

当外部 GPS 信号由于建筑物阻挡等原因丢失时，系统表现为无法接收到合法的外部 1PPS 脉冲。
此时，状态监控器会立即做出响应，启动 Coast（保持） 保护逻辑：

• 冻结更新：环路滤波器停止接收误差输入，同时其内部的积分器停止累加，锁存并维持在信号丢失前最后一个稳定的控制输出值。
• 惯性运行：DDS 继续使用这个被锁存的频率控制字运行。由于此时控制字已经精确补偿了本地晶振的固定频差和大部分温漂，DDS 在盲跑状态下的漂移速度会远远慢于普通未校准的晶振。这为系统争取到了宝贵的无缝维持时间。

3. 自动恢复与平滑重锁（Re-lock）

当外部 1PPS 信号重新建立并稳定后：

• 系统自动退出保持模式，重新使能环路滤波器的积分更新。
• 由于在保持期间 DDS 运行的实际频率与目标频率极为接近，两者的频差极小，重锁过程无需经历漫长的频率搜索，只需通过微小的相位调整即可在极短时间内平滑实现二次锁定。

---

五、 总结

该 DPLL 锁定方案的核心优势在于算法结构的物理合理性与计算的高效性。它通过数字化 PFD 实现了精确的同相位对齐，利用限幅器解决了大误差过冲与控制字饱和问题，并通过特殊的 $2^{-m}$ 系数设计将复杂的 PI 环路滤波器退化为简单的算术移位操作。配合其完善的保持与重锁状态机逻辑，该方案能够以极低的硬件代价在 FPGA 中构建出一套高精度、强鲁棒性的工业级定时对齐系统。
