硬件软件设计，个人坏习惯需改正---总结

1. 原理图部分

1.1 单片机出来的GPIO 驱动三极管，三极管的“基极”一定要加  ”限流电阻“ ;
        MSO 管的 栅极也要加“限流电阻”

原因：三极管电路中，基极添加限流电阻的主要作用是保护三极管免受过大的电流中击，防止损坏三极管，单片机的电压一般为为 3.3V， 三极管的Vbe 一般只能承受 0.6V~ 12.V 。开启一瞬间，可能有大电流经过。所以要加“限流电阻”；

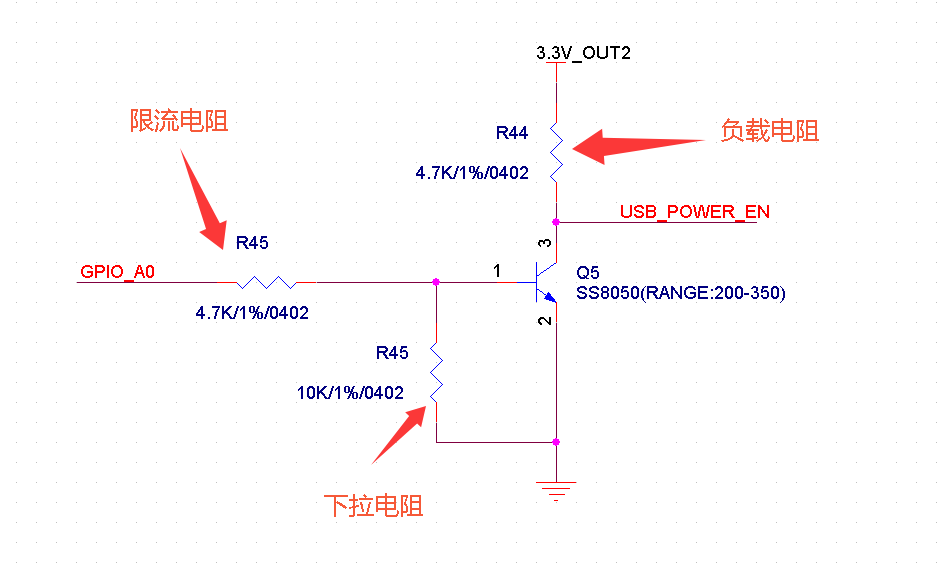

标准设计电路：

限流电阻：为了保护三极管
下拉电阻：防止输入浮空误触发，电平稳定，默认低电平。（10K ，省电、下拉偏弱）

负载电阻：防止三极管开启时，电源直接短路。

参考文章：一文助你吃透三极管！_ss8050 基极限流电阻怎么确定-CSDN博客

1.2  机械型继电器  “ DC直流线圈” 控制部分  一定要加  ”续流二极管“；

原因：继电器线圈是大电感负载，电感特性，开关断开瞬间线圈电流骤降 di/dt 极大，感应出几百 V 反向尖峰高压：可能会击穿驱动三极管、MOS 管、单片机 IO 口；拉低电源电压、产生 EMI 干扰，干扰周边传感器 / MCU；

继电器型号：HFD3/5  宏发

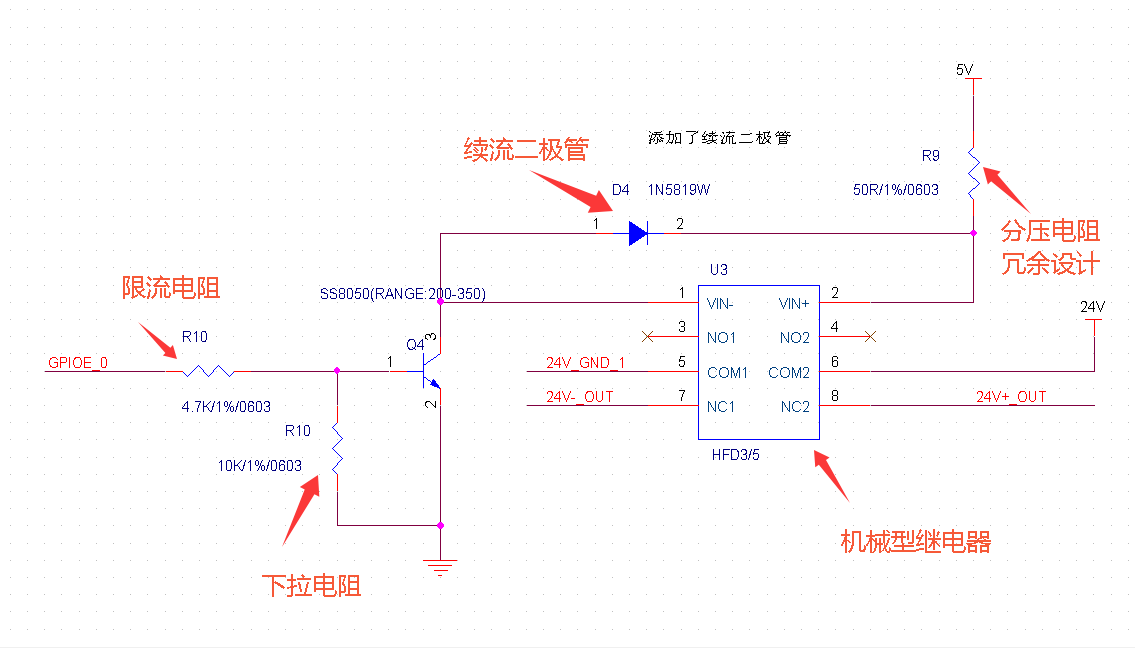

标准电路：

续流二极管：二极管反并联在线圈两端，给反向感应电流一条回路（续流泄放），建议采用肖特基二极管，它反应快速。

参考文章：硬件篇：继电器端并联二极管_由于继电器线圈是感性负载，采用了电源、继电器与二极管回路并联连接方式（也称为旁路控制电路）延长了电流-CSDN博客

1.3  IIC (I2C)通信一定要加上拉电阻，中断信号看情况添加上拉/下拉电阻

原因：IIC 总线空闲标准：SDA、SCL 默认高电平。 不上拉：总线悬空，受干扰电平乱飘，从机识别错乱。

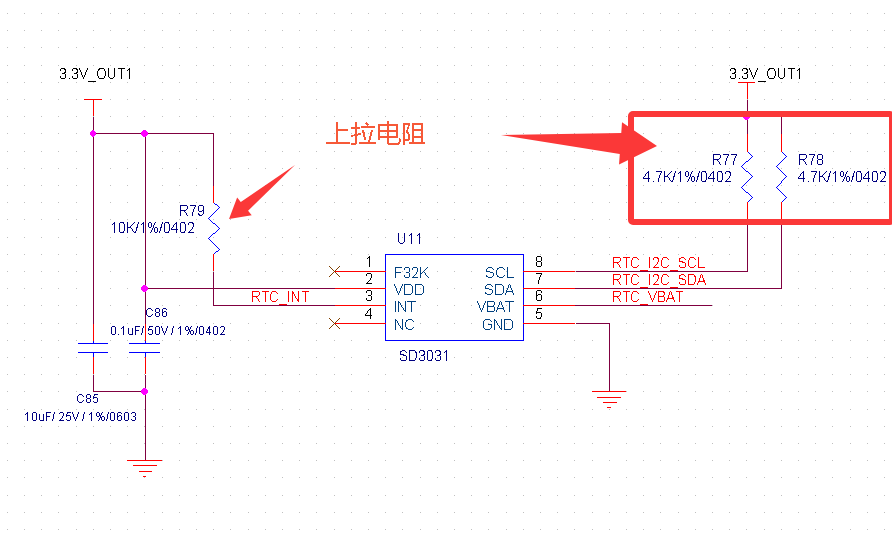

标准电路：

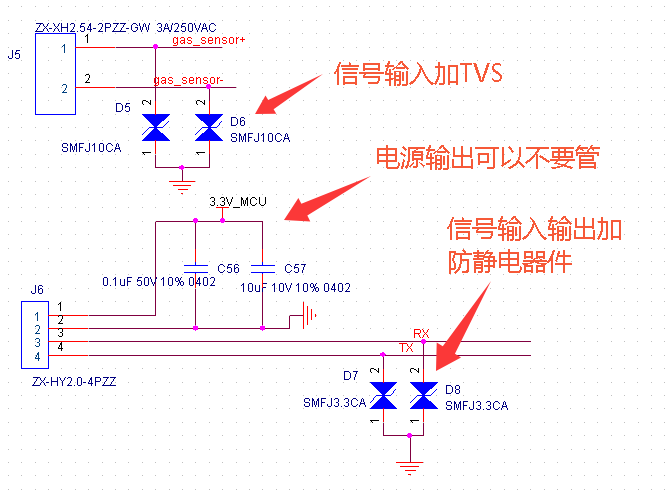

1.4 所有的 “信号输出输入”、“电源输入接口” 一定要做 EMC 防护

原因：设计的时候 EMC 设计你必须要做，可以不焊但是不能没有。

信号输出输入： 加 TVS ESD  或者其他 防静电防护器件。
电源输入接口： 加防反接电路设计， 过压保护设计，过流保护设计（保险丝）。
标准电路：

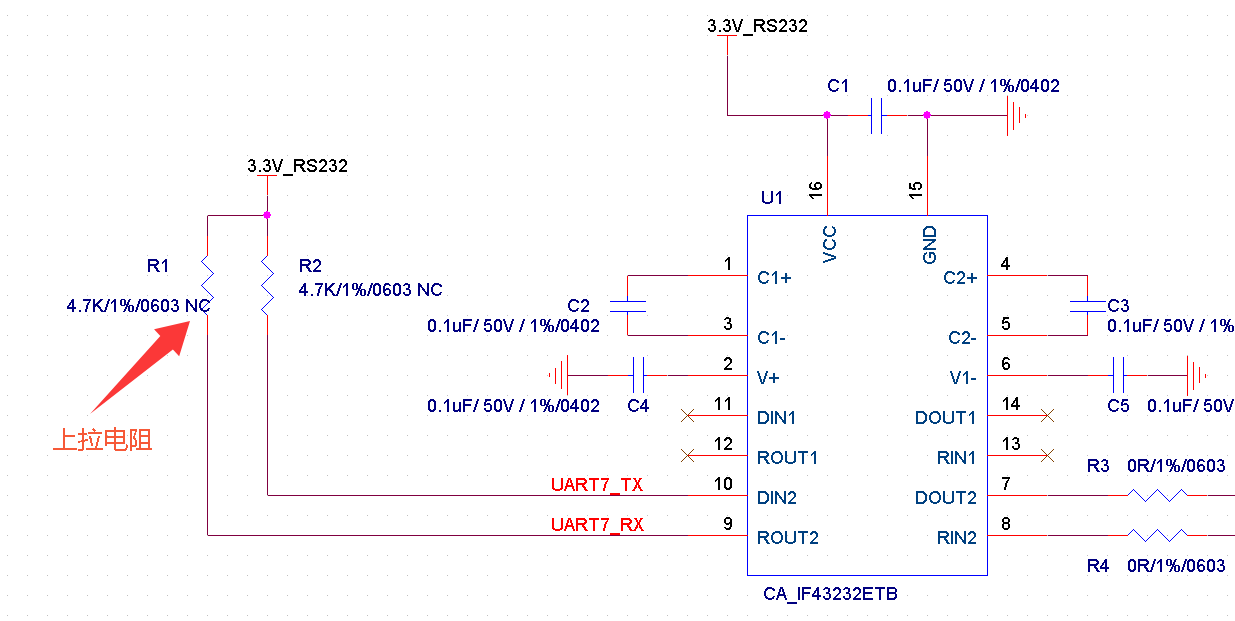

1.5 UART 串口通信接口 一定要加 上拉电阻

原因：加了，不需要用可以不焊接，但是需要的时候没有，就会出问题，冗余设计！！
标准原理图：

1.6  单片引脚功能--复用 ，一定要用纸质文档打印并核对

原因： 纸质引脚核对 -- 更加准确。

1.7

2. PCB  布局设计时

2.1 EMC 设计包地钻孔设计--板框搞完就设计

参考链接：如何快速增加板边地孔 跟着高速先生手把手教你如何在Allegro中快速增加板边gnd孔的小技巧，让你快乐的增加gnd孔。#PCB设计 #allegro软件 #一博科技 #高速PCB设计 - 抖音


2.2 先布局再布线

1. 布局美观
2. 线要 整齐划一， 美观。
