N-S图、PAD图（例题）

（做完这些N-S图、PAD图例题，这两个图也基本就掌握了）
1、记录StudentRecord给出即将大学毕业的学生的姓名和平均分（GPA）。我们的目的是建立一个参加毕业典礼的学生表。候选毕业的学生表从文件”StudRecs”读入。因为学校规定：GPA低于minGPA的学生不能毕业，因此那些平均分低于minGPA的学生不参加毕业典礼。另外，记录那些选择不参加毕业典礼的学生名单，将名单保存至文件”NoAttend”中，按每行一个学生姓名保存。删除这些选择不参加毕业典礼的学生，最终生成参加毕业典礼的学生表。


2、画出下列程序流程图对应的盒图、PAD图。

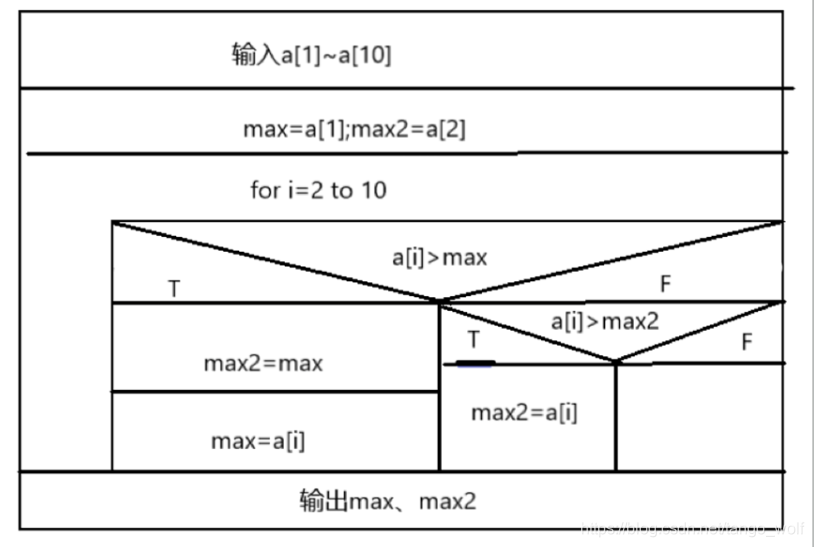

3、根据伪码画出盒图、PAD图。

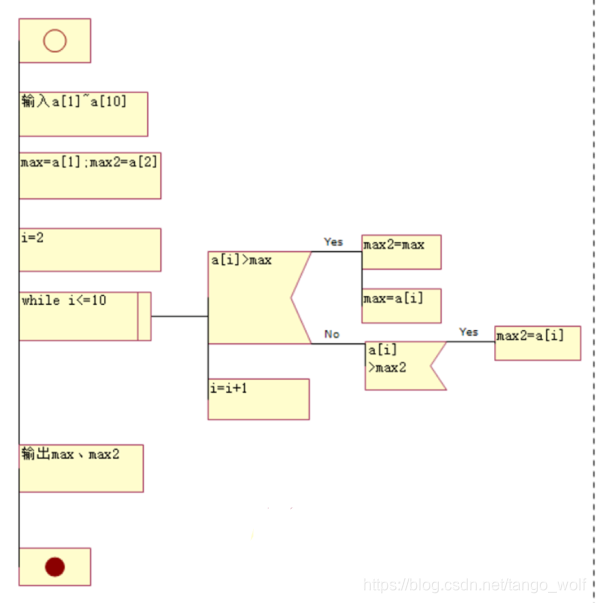

GET(a[1],a[2],…a[10])
max=a[1];
max2=a[2];
FOR i=2 TO 10
IF a[i]>max
max2=max;
max=a[i];
ELSE
IF a[i]>max2
max2=a[i];
ENDIF
ENDIF
ENDFOR
PUT(max,max2)
END


4、需要从1 000以内将能够被7整除的数查询出来，并计算出这些数的和。
对应的算法伪码：
定义变量：i=7,S=0
DO WHILE i<=1000
IF（i被7整除）
THEN
S=S+i
输出：i
ENDIF
i=i+1
ENDDO
输出：S

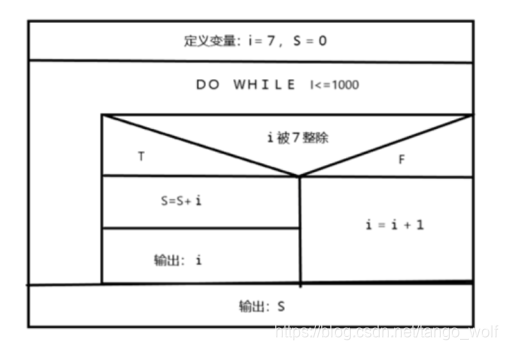

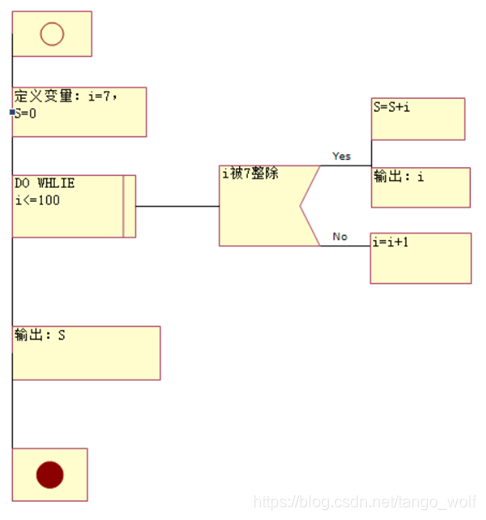

试使用N－S图、PAD图设计该程序问题的算法。


5、对于所示的流程图，试分别用N-S图和PAD表示之。

N-S图：

PAD图：

6、N-S图转换成PAD。

7、对于所示的流程图，试分别用N-S图和PAD表示之。

N-S图：

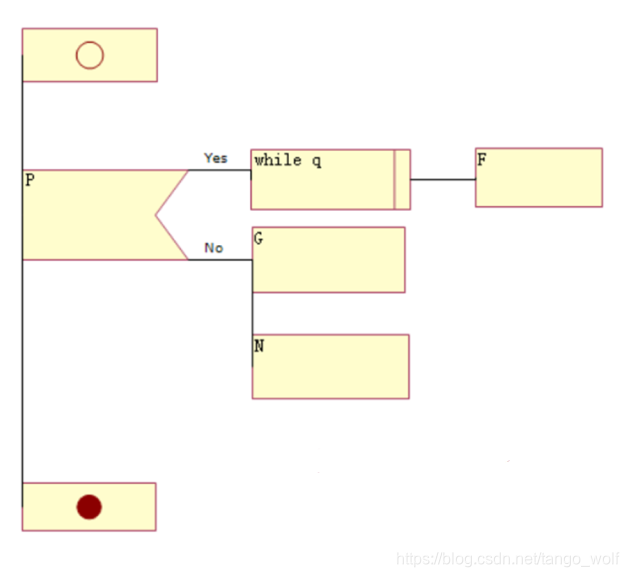

PAD图：

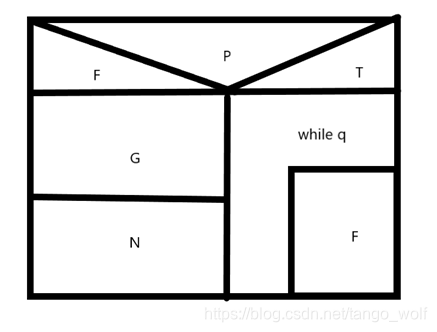

8、PAD转换成N-S图。


9、N-S图转换成PAD。

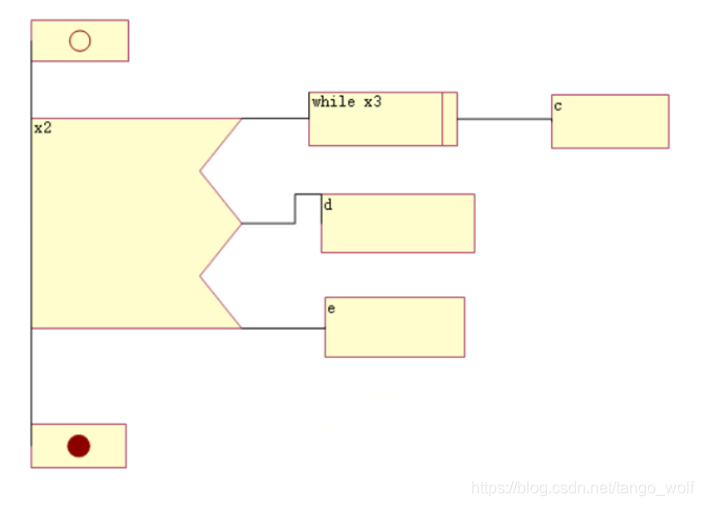

PAD图：

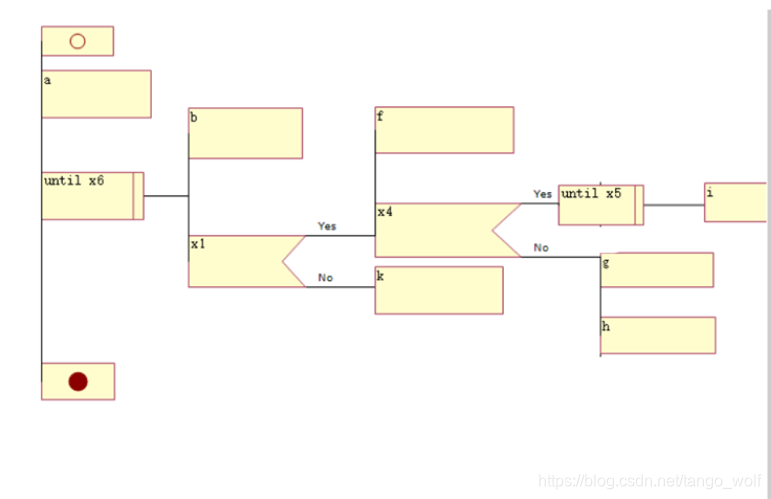

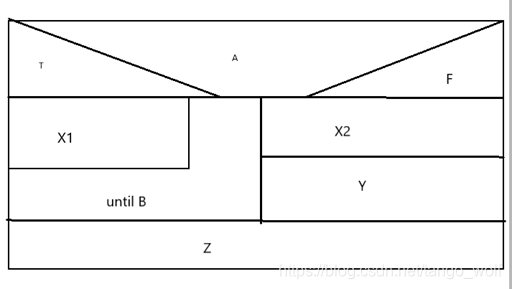

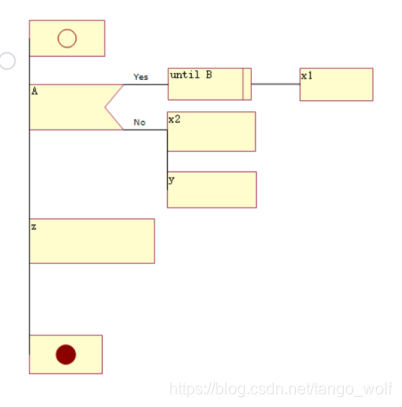

10、根据伪码画出N－S图。
START
IF A THEN
X1
DO UNTIL B
ELSE
X2
Y
END IF
Z
STOP

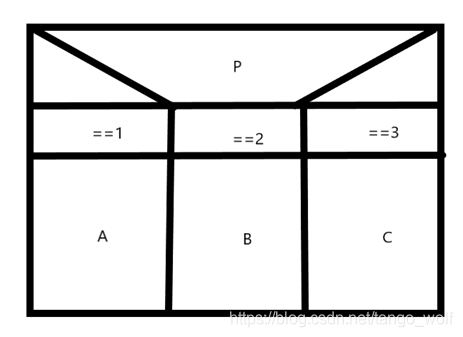

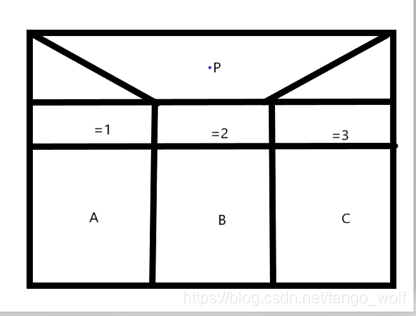

11、根据伪码画出PAD图。
START
SWITCH P
CASE 1： A； break；
CASE 2： B； break；
CASE 3： C； break；
Default；
STOP
