设计简介：

本设计是基于STM32的红外倒车雷达测距系统，主要实现以下功能：

1.可通过红外测距模块测量距离
2.可通过按键设置安全距离
3.实时距离小于安全距离蜂鸣器报警并且语音提醒

电源： 5V
传感器：红外测距模块（VL53L0X）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、语音模块（SU-03T）
人机交互：独立按键

标签：STM32F103C8T6、OLED12864、VL53L0X、有源蜂鸣器、SU-03T、独立按键

基于单片机红外倒车雷达测距系统设计

基于单片机红外倒车雷达测距系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：
中控部分是整个红外倒车雷达测距系统的核心，采用了STM32单片机作为主控制器。它的主要职责是接收来自输入部分的数据，包括激光测距传感器测量的距离数据、独立按键的输入指令以及供电电路的状态信息。STM32单片机对这些数据进行内部处理，包括距离数据的解析、安全距离的比较判断等，然后根据处理结果控制输出部分进行相应的操作。

输入部分：
输入部分由三个关键组件组成。首先是VL53L0X激光测距传感器，它负责实时测量车辆与后方障碍物的距离，并将测量结果传输给STM32单片机。其次是独立按键，用户可以通过按键切换显示界面、设置安全距离等，为系统提供灵活的操作指令。最后是供电电路，它确保整个系统有足够的电力供应，是系统稳定运行的基础。

输出部分：
输出部分主要由三个模块构成。首先是OLED显示屏，它用于显示系统名称、实时测量距离、安全距离设置以及距离是否安全等关键信息，使用户能够直观地了解系统状态。其次是语音播报模块，当测量距离小于预设的安全距离时，它会发出语音提示，提醒驾驶员注意。最后是蜂鸣器报警模块，当测距结果达到危险范围时，蜂鸣器会发出警报声，以声音的方式引起驾驶员的注意。这些输出模块共同协作，确保系统能够及时、准确地提供倒车辅助信息。

实物调试

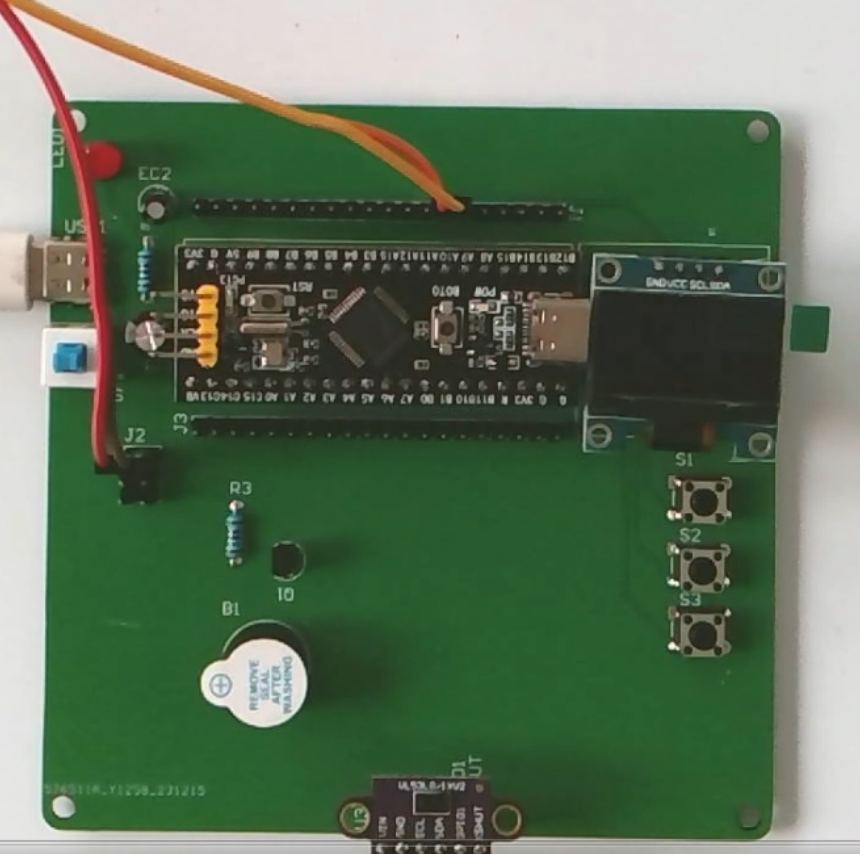

5.1 电路焊接总图

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排母焊接好后，将OLED显示屏插入排母。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是按键。第五部分为LED灯。第六部分是红外测距传感器。第七部分是语音模块。下图5-1为焊接完整实物图：

图5-1电路焊接总图

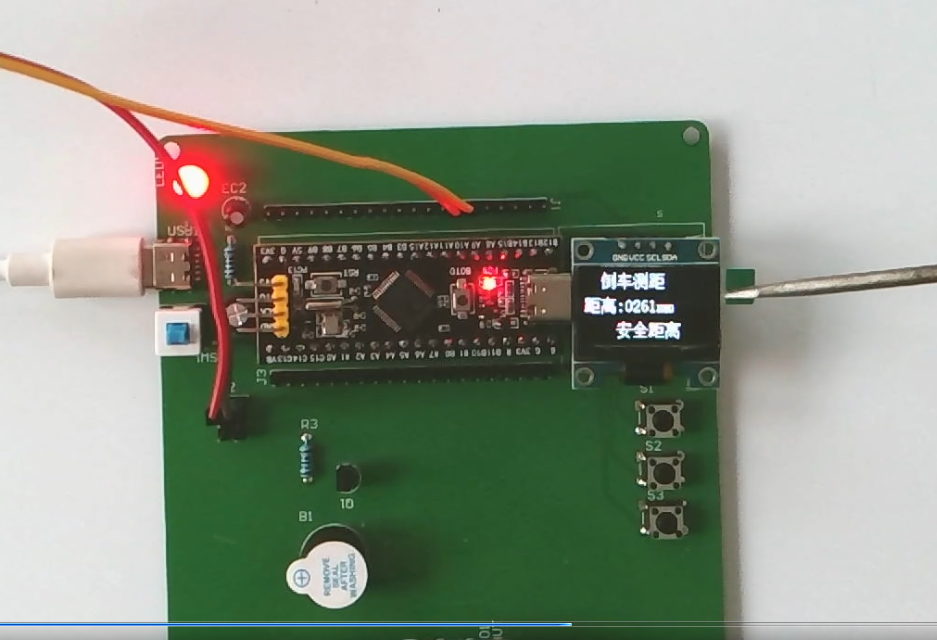

5.2信息显示

如图5-3，显示倒车测距距离信息。

图5-2 信息显示图

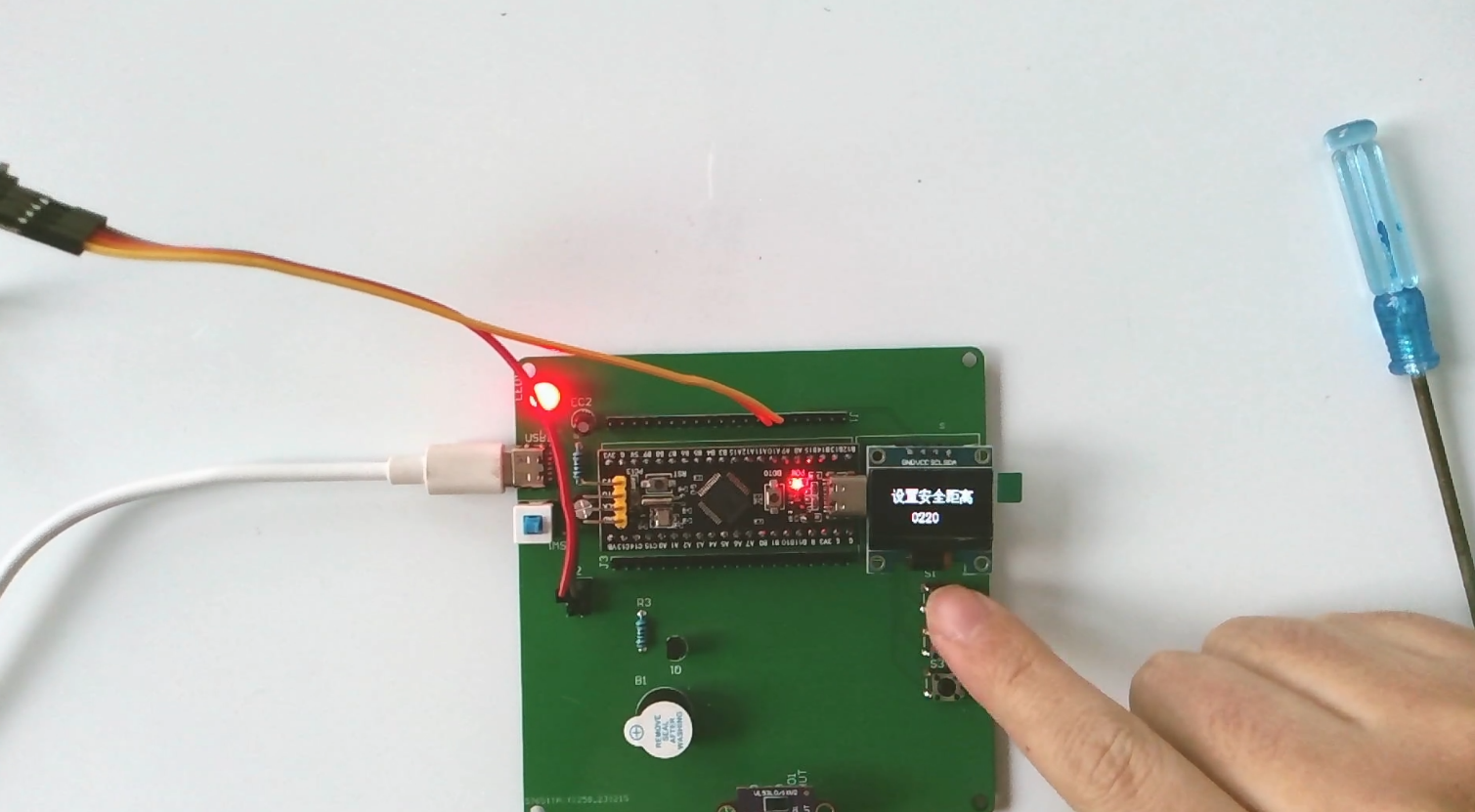

5.3 阈值设置

如图5-3，设置显示倒车测距距离信息阈值。

图5-4 阈值设置显示图

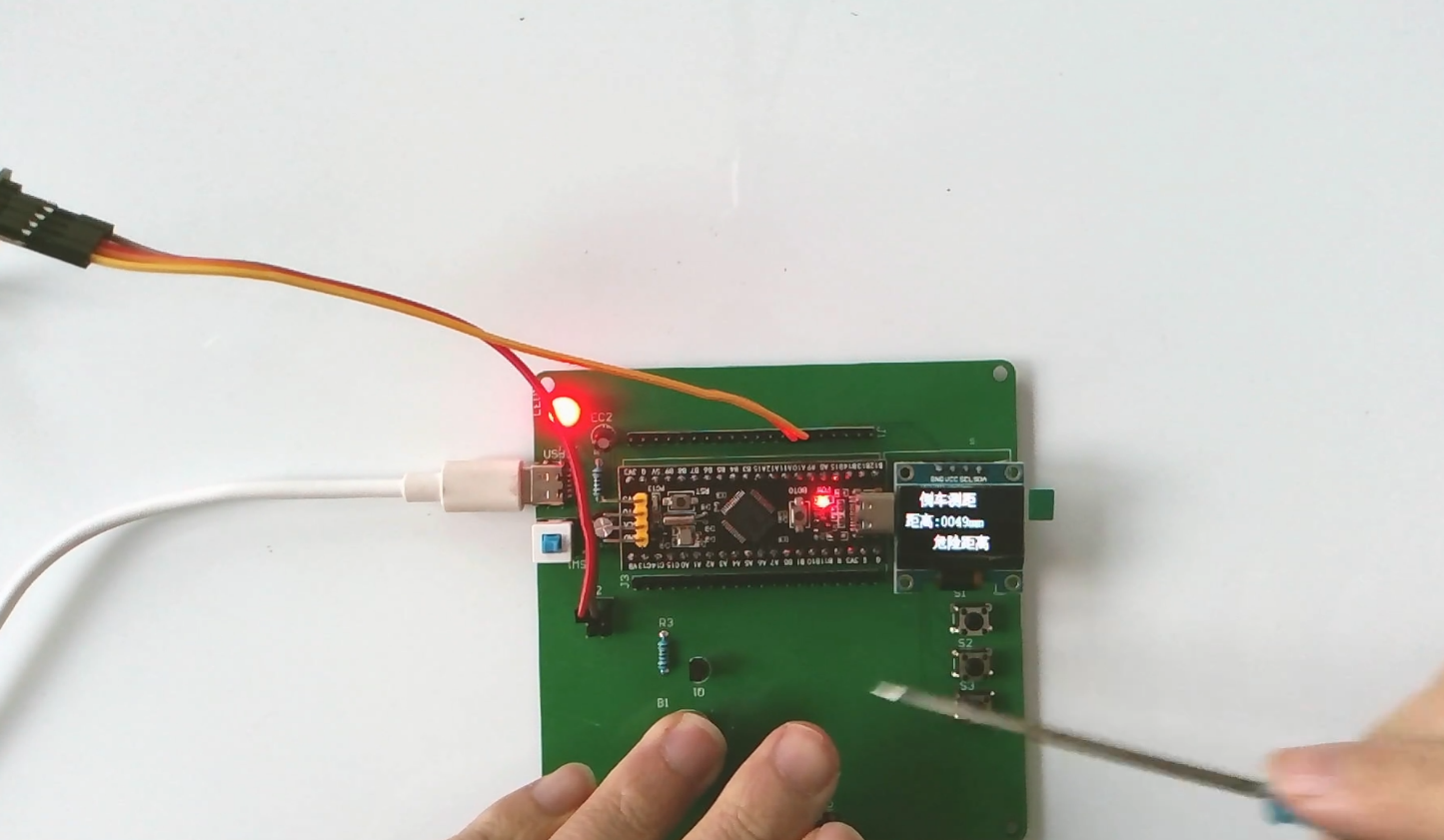

5.4 报警测试

如图5-5所示为倒车距离超过阈值就会报警。

图5-4 报警测试显示图

仿真调试

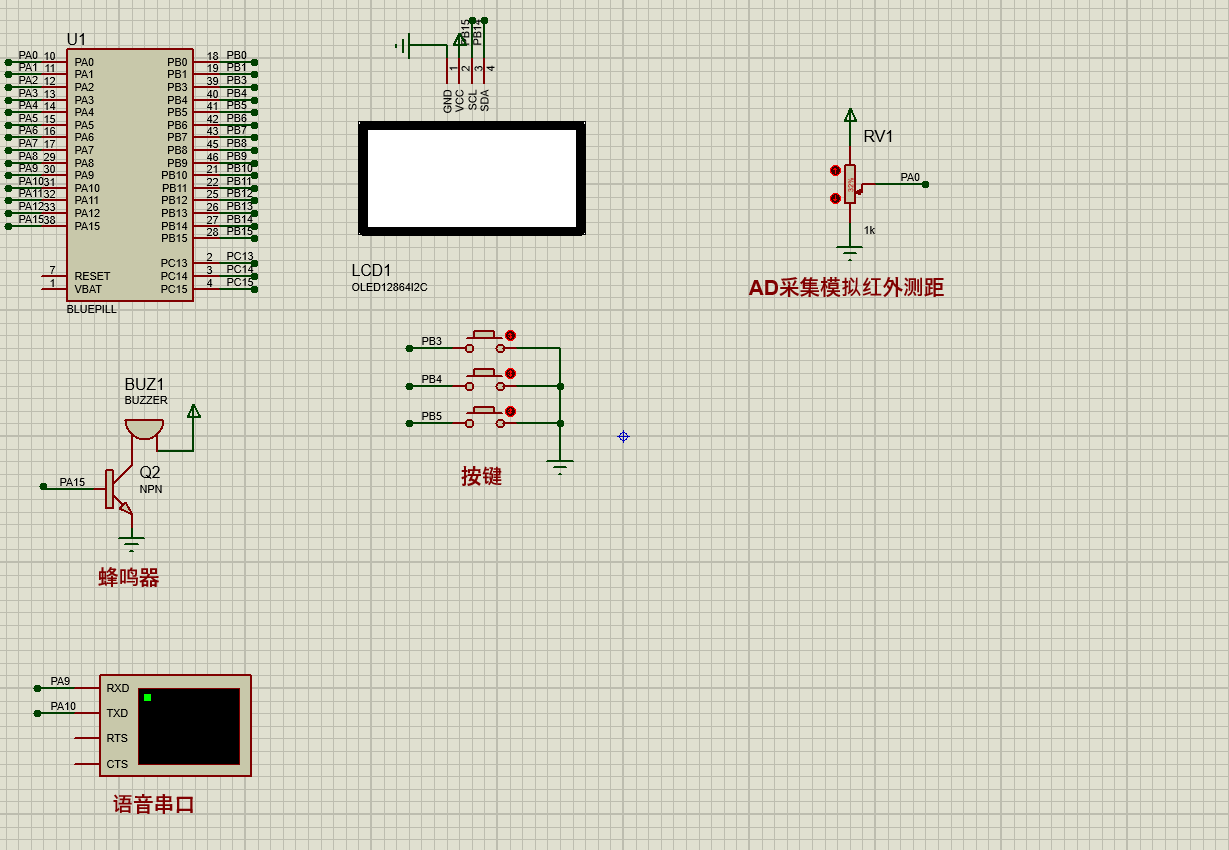

6.1仿真总体设计

仿真设计总体包括32单片机芯片、OLED显示屏、按键、蜂鸣器、语音模块、红外测距传感器。

图6-1 仿真设计总图

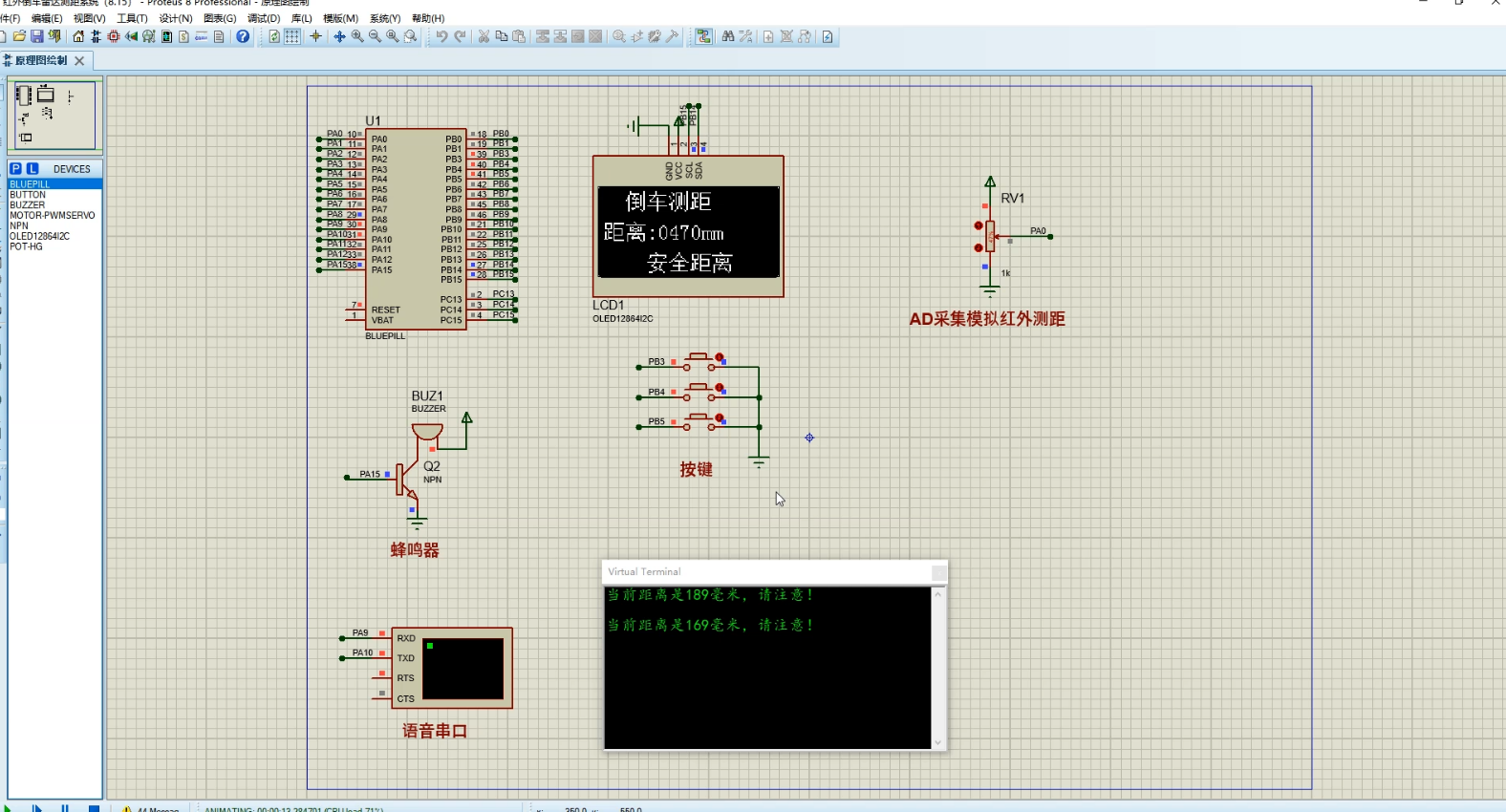

6.2 信息显示

如图6-3所示，显示倒车测距距离信息。

图6-2信息显示图

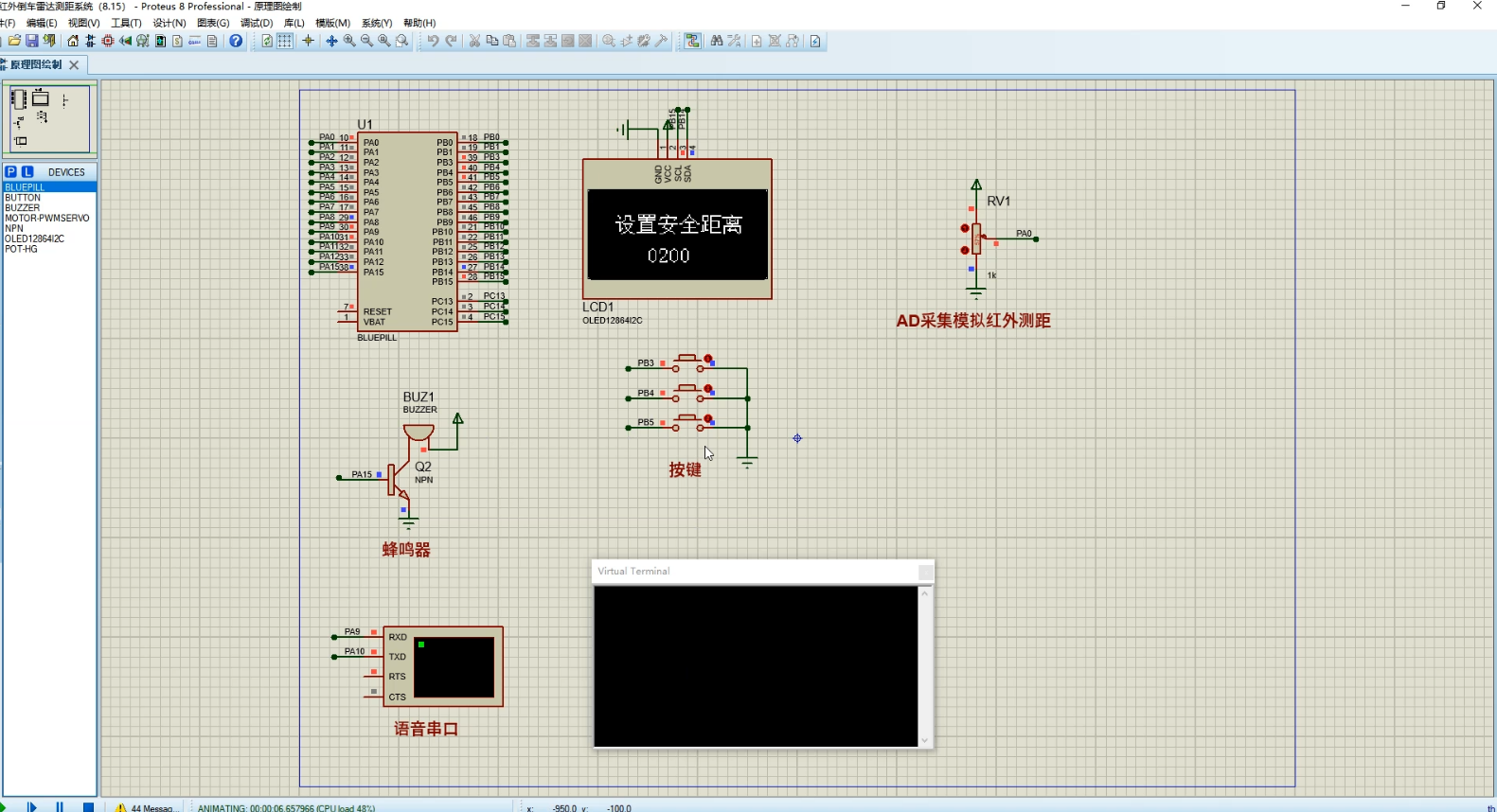

6.3 阈值设置

如图6-3，设置显示倒车测距距离信息阈值。

图6-3阈值设置图

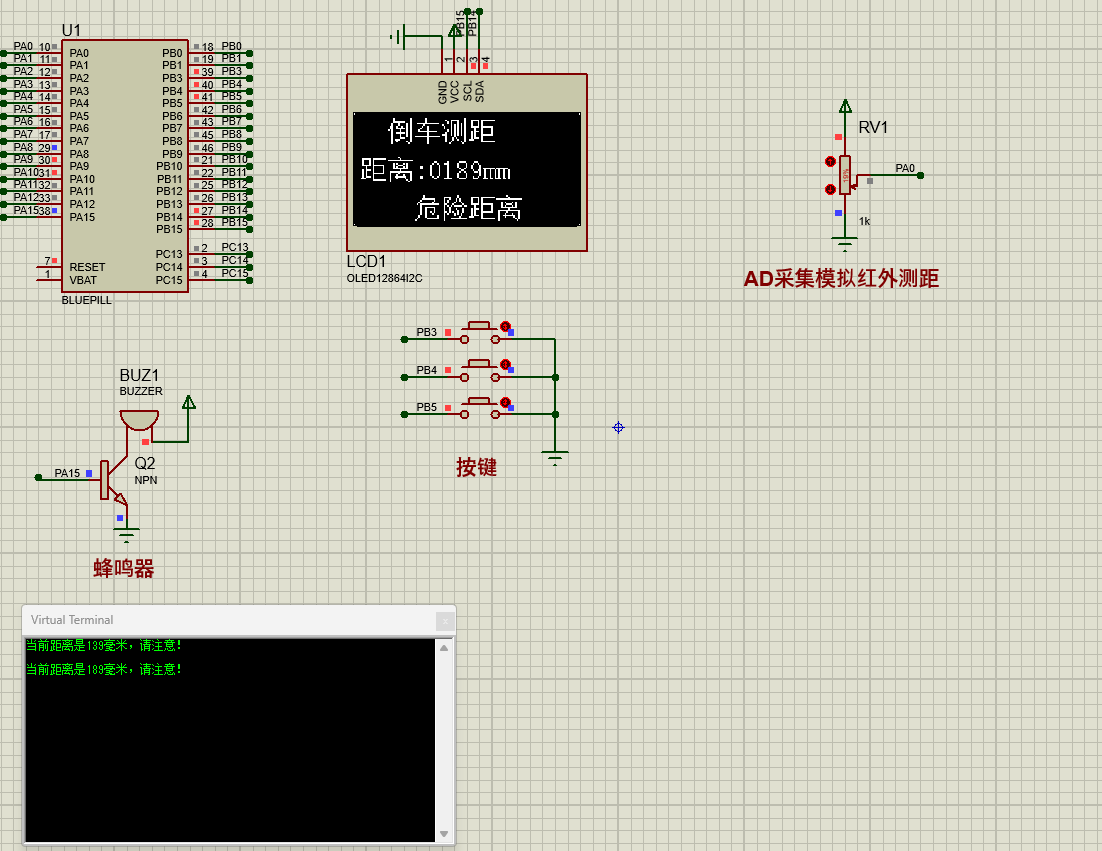

6.4 语音串口测试

如图6-4所示为语音串口测试。

图6-4语音串口测试显示图

设计说明书部分资料如下

设计摘要：

随着汽车行业的迅速发展，车辆的安全性问题日益受到关注。倒车过程中的碰撞事故时有发生，为了提高倒车的安全性，基于单片机的红外倒车雷达测距系统应运而生。本设计以单片机为核心控制单元，结合红外传感器技术，实现对车辆后方障碍物距离的准确测量。系统主要由红外发射模块、红外接收模块、信号处理模块、显示模块和报警模块组成。红外发射模块发射特定频率的红外信号，当信号遇到障碍物后被反射回来，由红外接收模块接收。接收模块将接收到的红外信号转换为电信号，并传输给信号处理模块。信号处理模块对电信号进行放大、滤波和整形等处理，以提高信号的质量和稳定性。单片机作为系统的控制核心，负责对处理后的信号进行分析和计算，得出障碍物与车辆之间的距离。通过编程实现对不同距离范围的判断，并根据判断结果控制显示模块和报警模块的工作。显示模块采用液晶显示屏，实时显示障碍物与车辆的距离数值，方便驾驶员直观地了解倒车情况。报警模块在距离小于安全阈值时发出声光报警信号，提醒驾驶员及时采取制动措施，避免碰撞事故的发生。在硬件设计方面，合理选择红外传感器的型号和参数，确保其具有较高的灵敏度和稳定性。对电路进行优化设计，降低噪声干扰，提高系统的可靠性。在软件设计方面，采用高效的算法进行信号处理和距离计算，提高系统的响应速度和测量精度。同时，为了提高系统的稳定性和抗干扰能力，采取了一系列的软件和硬件抗干扰措施。经过实际测试，本系统能够准确地测量车辆后方障碍物的距离，并在距离小于安全阈值时及时发出报警信号。具有测量精度高、响应速度快、稳定性好等优点，能够有效地提高倒车的安全性，为驾驶员提供可靠的辅助。总之，基于单片机的红外倒车雷达测距系统为汽车倒车安全提供了一种有效的解决方案，具有广阔的应用前景。

关键词：单片机；语音识别；人机交互；红外测距；OLED12864
