本设计是基于单片机的手势控制风扇系统，主要实现以下功能：

通过手势传感器控制风扇开关，摇头
通过语音模块实现对风扇的控制
通过红外传感器感知是否有人，有人，风扇自动打开，一段时间无人后自动关闭。
通过oled显示风扇的状态参数
通过按键控制风扇速度，切换模式等
通过蓝牙模块连接手机，实现手机端控制

电源： 5V
传感器：手势传感器（PAJ7620）、红外传感器（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（MX1508），步进电机（ULN2003）
人机交互：独立按键，蓝牙模块（ECB02），语音模块（SU-03T）

标签：STM32、OLED12864、PAJ7620、FC-33、MX1508，ULN2003、SU-03T、ECB02

题目扩展：基于语音识别的手势控制风扇系统、基于物联网的手势控制风扇系统、基于手势识别的智能风扇系统

基于单片机的手势控制风扇系统

基于单片机的手势控制风扇系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分是智能台灯系统的核心，采用了STM32单片机作为控制器。它的主要任务是接收来自输入部分的各种数据，如时间、人体检测状态、光照强度、按键指令以及供电状态等。在接收到这些数据后，STM32单片机进行内部处理，根据预设的逻辑和算法，生成相应的控制信号，并通过输出部分对台灯进行实时控制。

输入部分概述：

DS1302时钟模块：该模块负责读取当前的时间信息，为系统提供准确的时间基准，便于实现定时功能或记录用户的使用时间。
红外对管模块：通过红外线的发射与接收，判断当前是否有人在使用台灯，从而实现自动开关灯或调节亮度的功能，提高节能效果。
光敏电阻模块：用于检测当前的光照强度，将光信号转换为电信号，输入给STM32单片机进行处理，以实现自动调节台灯亮度的功能。
独立按键模块：包含六个按键，用户可以通过这些按键直接切换界面和模式、开关灯、调节灯亮度，同时也可以接收来自ECB02蓝牙模块的指令，实现远程控制。
供电电路模块：为整个系统提供稳定的5V电源，确保各个模块能够正常工作。

输出部分概述：

OLED显示模块：用于显示台灯的各种状态信息，如开关状态、模式选择、亮度调节、光照亮度以及用户坐下时间等，方便用户实时了解台灯的工作状态。
USB灯模块：作为台灯的执行器，根据STM32单片机的控制信号进行开关和亮度调节。
蜂鸣器模块：当系统检测到用户久坐时，蜂鸣器会发出提醒声音，提示用户注意休息，保护视力。
ECB02蓝牙模块：除了实现与按键相同的功能外，还可以通过蓝牙将手机与台灯连接起来，实现远程控制和数据传输。用户可以通过手机APP查看台灯的各项数据，并进行相应的设置和调整。

实物调试

5.1 电路焊接总图

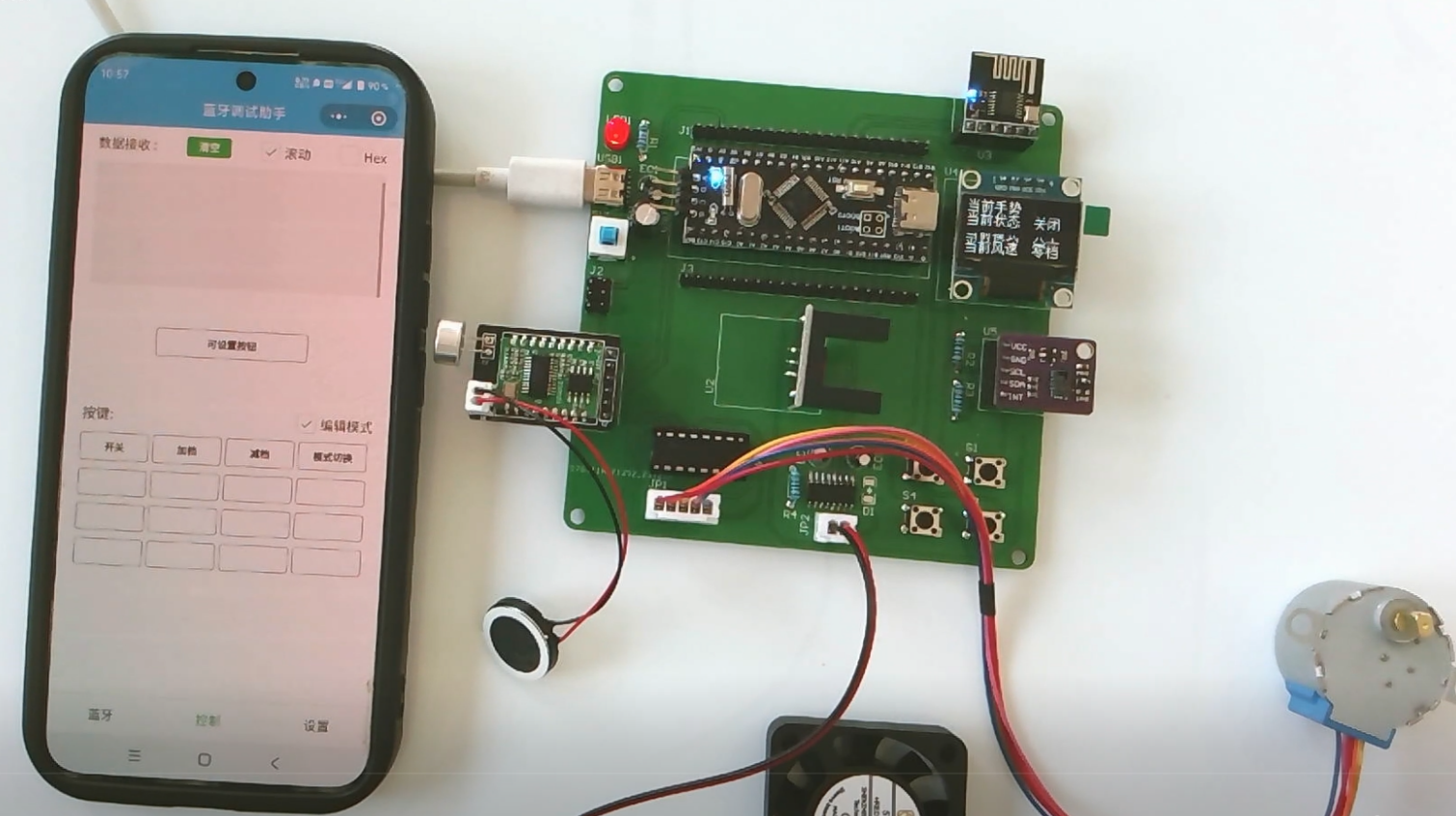

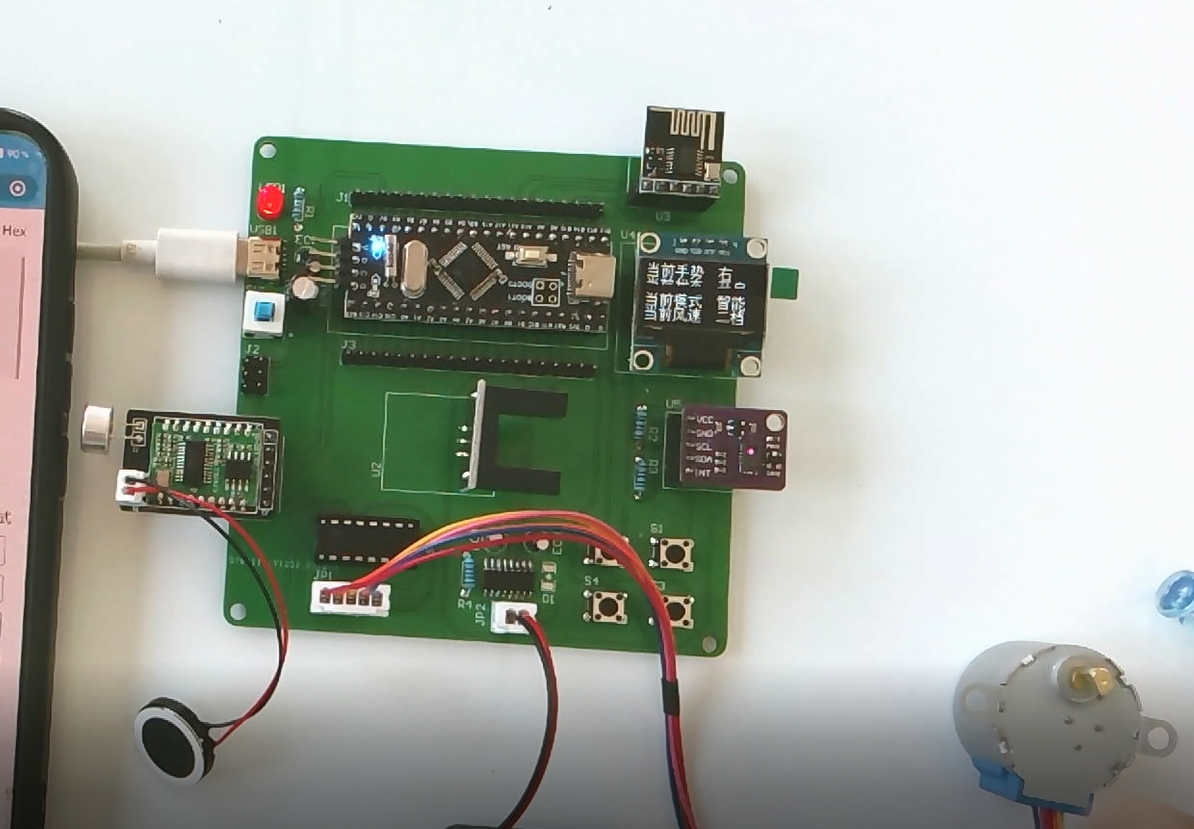

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，主从机相同的有三个部分，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是OLED显示模块，现在板子上焊上一个４Pin排母，然后直接将OLED显示屏插在排母上。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是蓝牙模块，先焊接6Pin的排母，将蓝牙模块直接插入排母中就好了。第五部分是四个独立按键，第六部分是语音模块，第七部分是一个直流电机，第八部分是红外对管传感器。第九部分是手势传感器，焊接方法和显示屏的方法一样。图5-1为焊接完的整体实物图：

图5-1电路焊接总图

5.2 上电显示测试

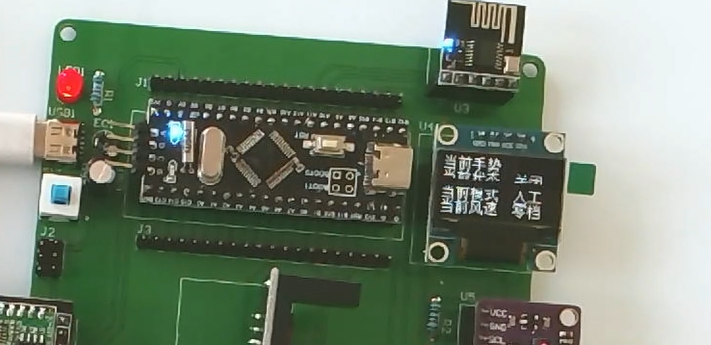

单片机上电后，OLED屏幕会显示当前的手势，状态，模式和风速如图5-2所示，

图5-2上电显示图

5.3 手动开启风扇实物测试

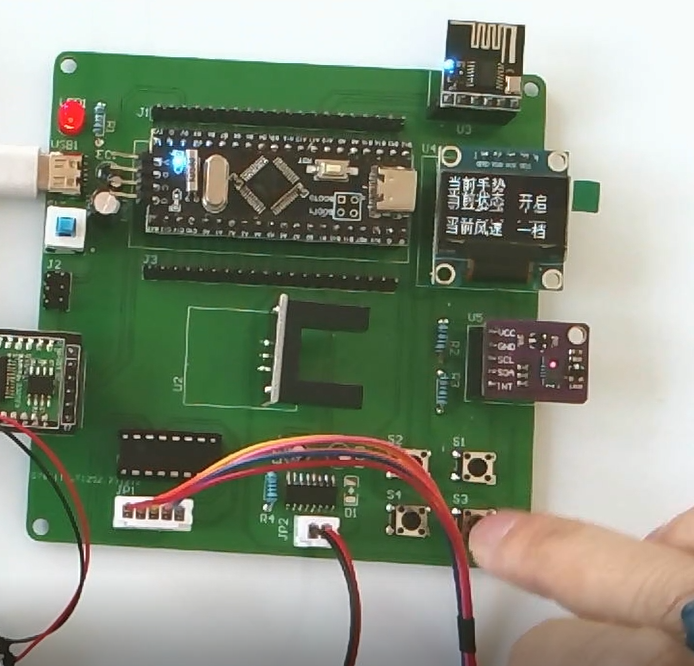

如图5-3所示，按键S3可以手动控制风扇的开启和关闭。

图5-3手动开启风扇实物图

5.4 手势控制风扇开启和关闭实物测试

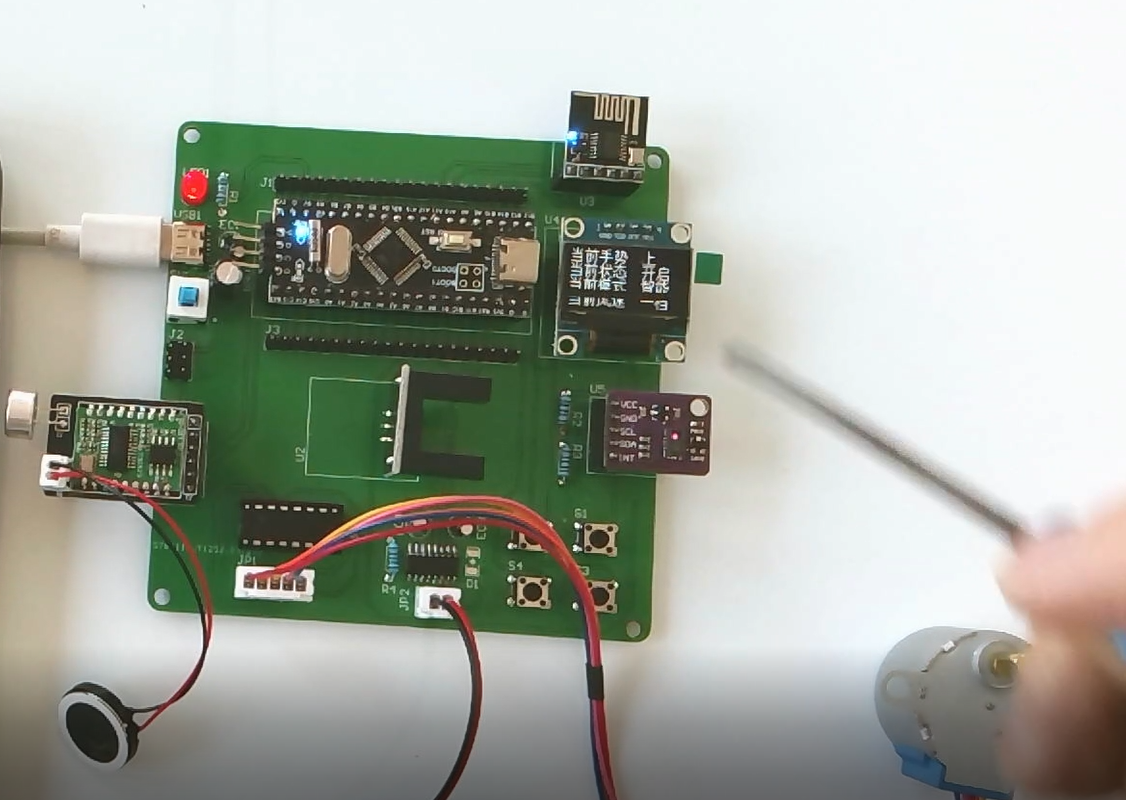

如图5-4所示，通过向上向下的手势可以控制风扇的开启和关闭。

图5-4手势控制风扇开启和关闭实物图

5.5 手势控制风扇挡位实物测试

如图5-5所示，通过向左向右的手势可以控制风扇的挡位加减。

图5-5手势控制风扇挡位实物图

5.6 蓝牙控制风扇实物测试

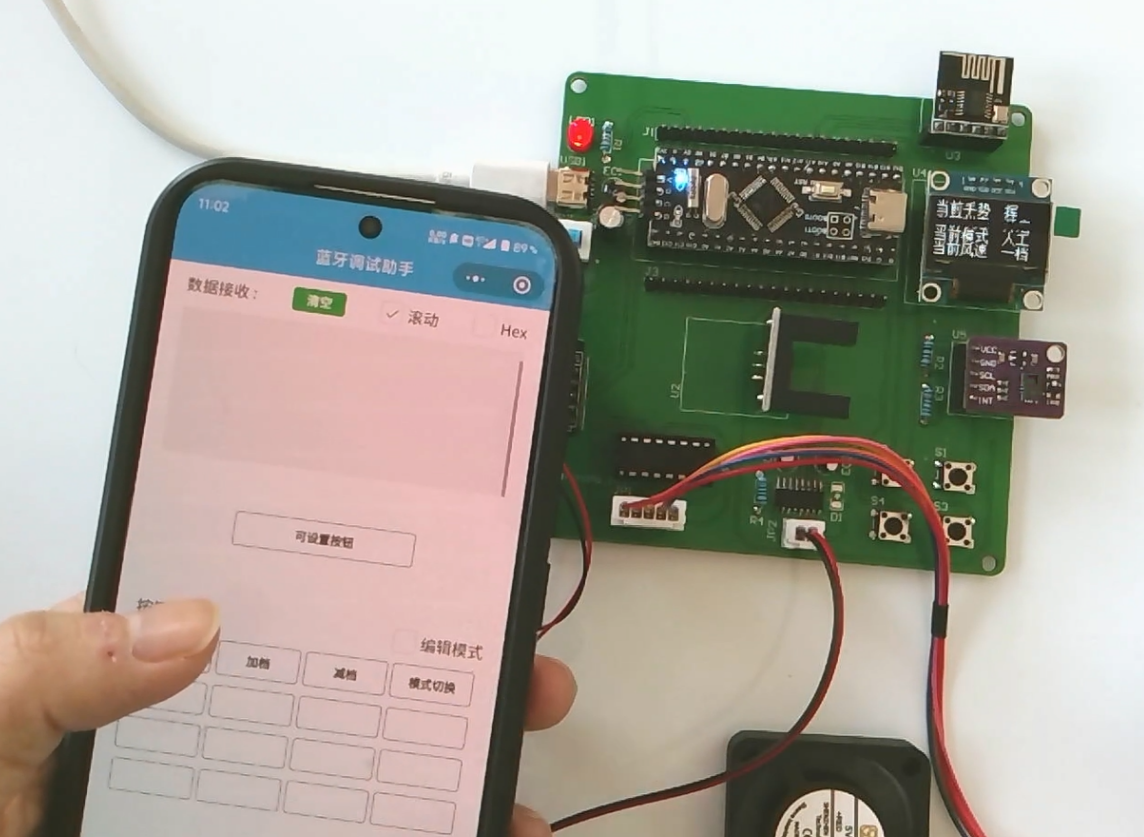

如图5-6所示，连接上蓝牙后可以在手机APP端控制风扇的模式风速。

图5-6蓝牙控制风扇实物图

仿真调试

6.1仿真总体设计

仿真设计总体包括两个32单片机、OLED显示屏、四个按键、步进电机、模拟蓝牙和语音模块的串口虚拟终端、一个人体红外、四个模拟不同手势的按键。

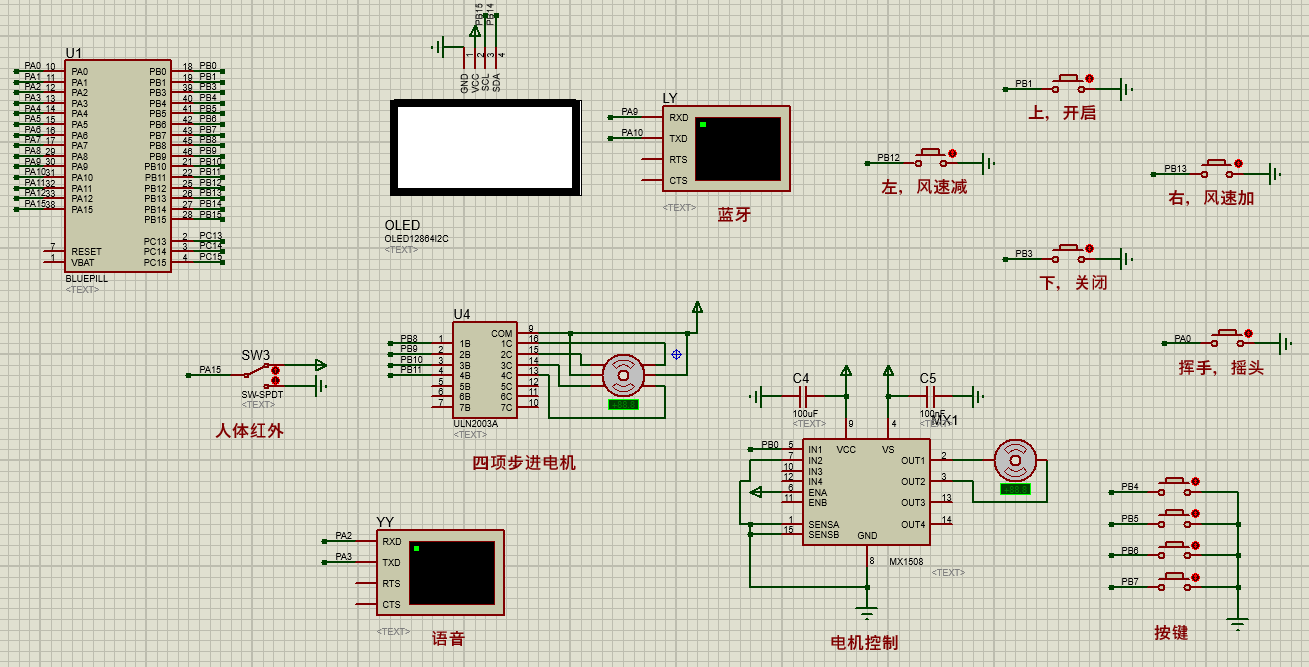

图6-1 仿真设计总图

6.2上电显示仿真测试

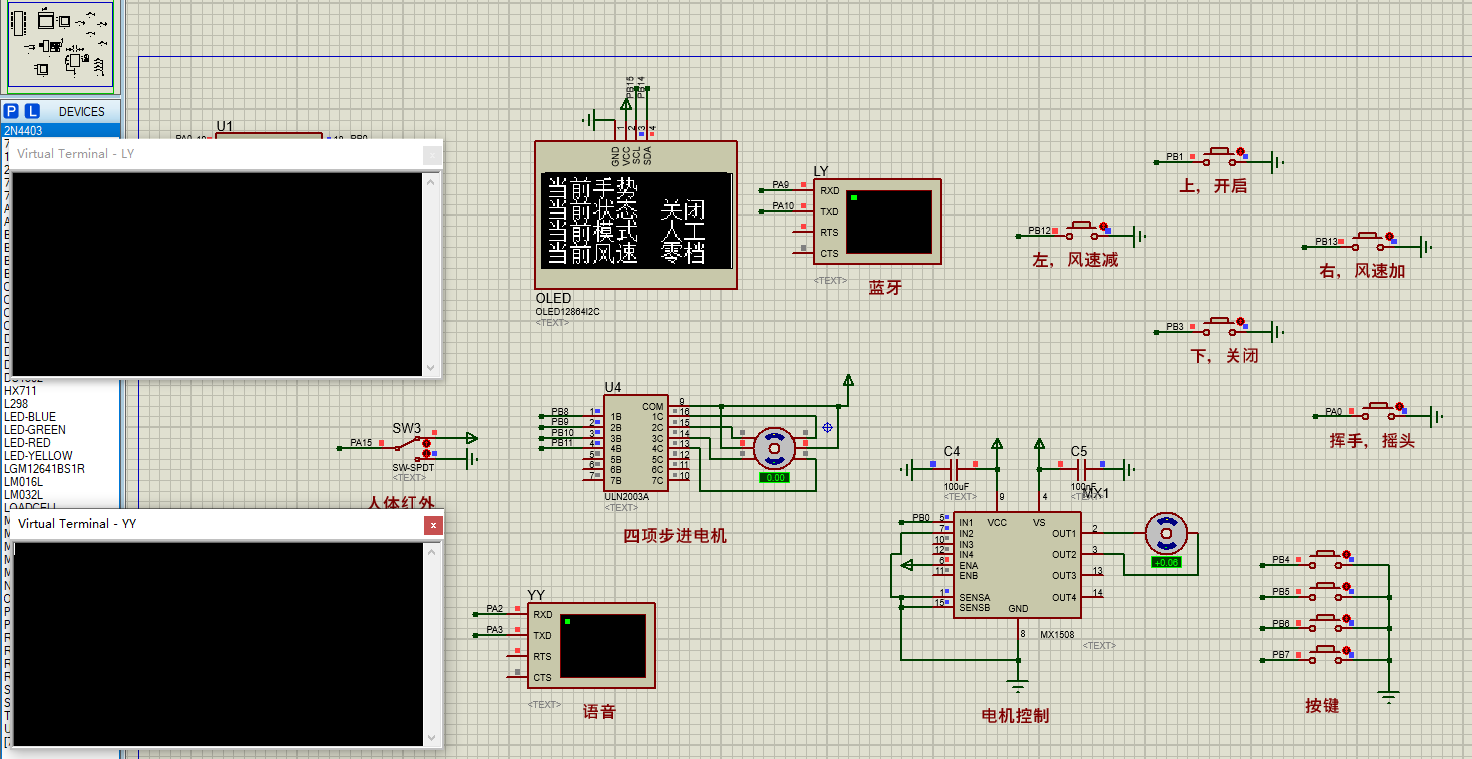

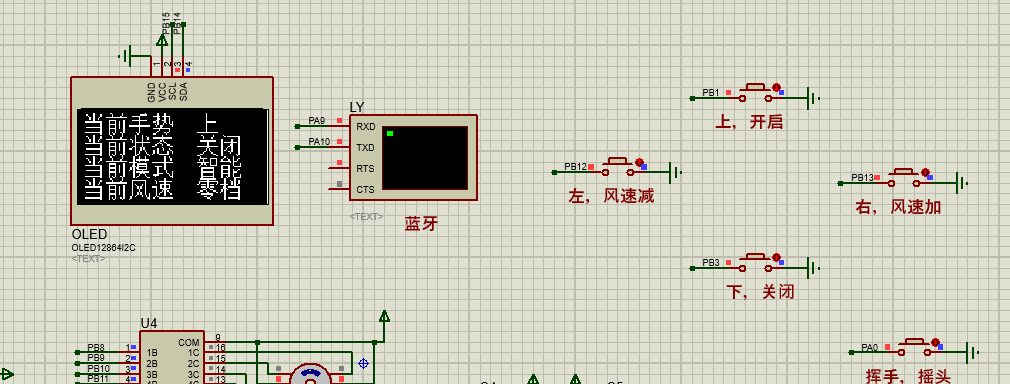

如图6-2所示，上电后屏幕会显示当前的手势，风扇的状态模式风速。

图6-2上电显示仿真图

6.3 设置定时时间仿真测试

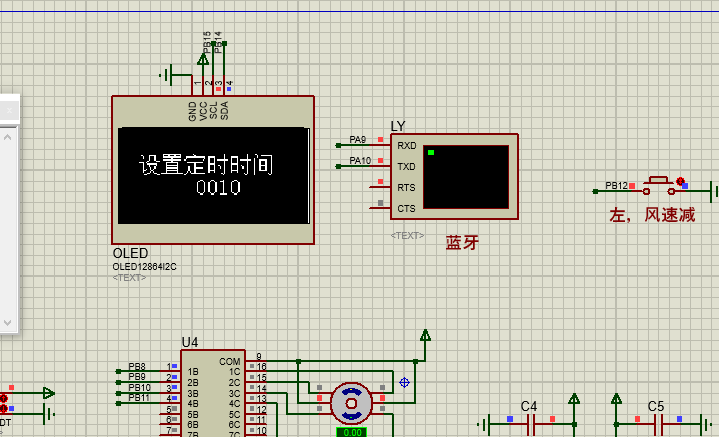

如图6-3所示，第一次按下第一个按键后，屏幕显示“设置定时时间”，按第二个按键，定时时间+1；按第三个按键，定时时间-1。

图6-3设置定时时间仿真图

6.4 设置当前模式仿真测试

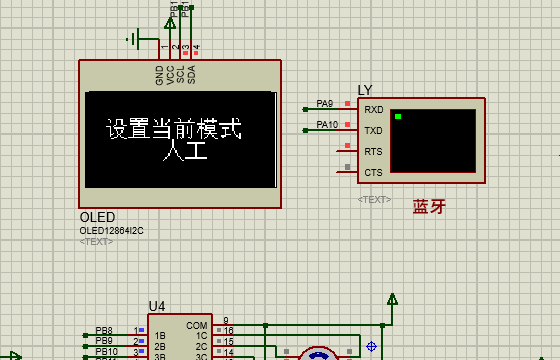

如图6-4所示，第二次按下第一个按键后，屏幕显示“设置当前模式”，按第四个按键可以切换不同的模式。

图6-3设置当前模式仿真图

6.5 手势控制风扇仿真测试

如图6-4所示，五个不同的按键对应五种不同的模式。

图6-4手势控制仿真图

设计说明书部分资料如下

设计摘要：

本论文详细介绍了基于单片机的手势控制风扇系统的设计与实现。该系统通过集成多种传感器和模块，实现了风扇的智能化控制。主要功能包括：通过手势传感器控制风扇的开关和摇头功能；通过语音模块实现对风扇的语音控制；通过红外传感器感知是否有人，自动开启或关闭风扇；通过OLED显示屏实时显示风扇的状态参数；通过按键控制风扇的速度和模式切换；通过蓝牙模块连接手机，实现手机端的远程控制。

系统设计采用了模块化设计思想，各模块之间通过单片机进行数据交互和控制。手势传感器采用高灵敏度的光电传感器，能够准确识别用户的手势动作；语音模块通过语音识别技术，实现了对风扇的语音控制；红外传感器通过检测人体红外辐射，实现了风扇的自动开关功能；OLED显示屏用于实时显示风扇的工作状态和参数；按键模块提供了手动控制风扇的接口；蓝牙模块通过无线通信技术，实现了手机端的远程控制。

本设计不仅提高了风扇的智能化水平，还为用户提供了更加便捷和舒适的使用体验。通过手势和语音控制，用户可以轻松操作风扇，而无需接触风扇本身。红外传感器的自动开关功能，进一步提升了风扇的智能化程度，使其能够根据环境自动调整工作状态。蓝牙模块的加入，使得用户可以通过手机随时随地控制风扇，极大地提高了系统的实用性和便捷性。

关键词：单片机，手势控制，风扇系统，语音控制，红外传感器，OLED显示，蓝牙模块
