资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T1482310M

设计简介：

本设计是基于无线通信的室内环境控制系统，主要实现以下功能：

通过温湿度传感器检测温湿度，当温度超过上限或低于下限的时侯，启动空调进行控温。当湿度低于下限的时侯（一个值），启动加湿器进行工作
通过PM2.5传感器检测PM2.5
通过一氧化碳传感器检测CO
通过甲醛传感器检测甲醛浓度，当检测到CO气体、PM2.5或者甲醛浓度超过阈值，启动净化器
通过oled显示采集的的数值
通过按键设置阈值，以及手动控制
通过WiFi模块连接手机APP，进行远程监控

电源： 5V
传感器：温湿度传感器（DHT11），PM2.5传感器（GP2Y1014AU），一氧化碳传感器（MQ-7），甲醛传感器（KQ-2801）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇，空调，净化器（继电器）
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DHT11、GP2Y1014AU、MQ-7、KQ-2801、ESP8266

题目扩展：基于物联网的室内环境控制系统、基于单片机的教室环境控制系统、智能排风扇系统

基于无线通信的室内环境控制系统

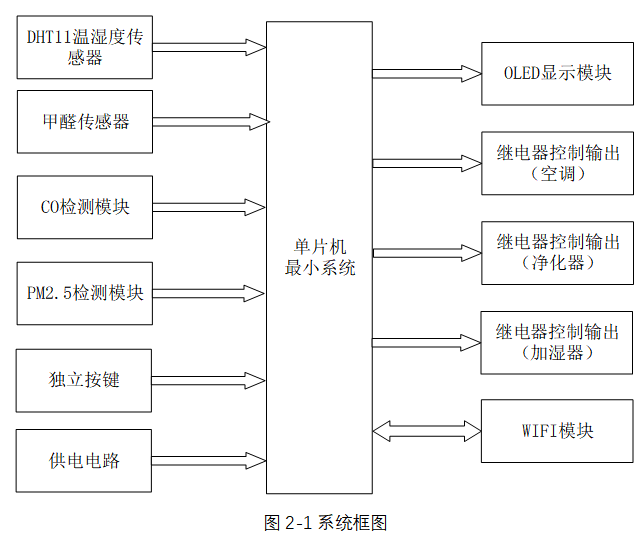

基于无线通信的室内环境控制系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

本设计的核心控制器采用了STM32单片机，它扮演着整个家庭环境监控系统的“大脑”角色。STM32单片机负责接收来自输入部分的各类环境数据，如温湿度、甲醛浓度、CO浓度和PM2.5值等，以及用户通过独立按键设置的阈值和操作指令。经过内部高速处理后，单片机根据预设的逻辑算法判断当前环境状态，并控制输出部分执行相应的操作，如启动或关闭空调、净化器和加湿器等家电设备，以维持室内环境的舒适度和健康水平。

输入部分概述：

DHT11温湿度传感器：用于实时检测室内的温度和湿度值，为系统提供精确的温湿度数据。
甲醛传感器：用于监测室内甲醛浓度，确保空气质量安全。
CO检测传感器：实时检测室内CO浓度，防止有害气体超标。
PM2.5检测模块：精确测量室内PM2.5值，关注微小颗粒物污染。
独立按键：提供用户界面，允许用户切换显示界面、设置环境参数阈值，以及手动控制家电设备的开关。
供电电路：为整个系统提供稳定可靠的5V电源，确保所有模块正常工作。

输出部分概述：

OLED显示屏：高清显示室内温湿度、甲醛、PM2.5和CO等环境数据，以及用户设置的阈值信息，便于用户直观了解当前环境状况。
继电器模块：包含三个继电器，分别用于控制空调、净化器和加湿器的开启与关闭，根据系统判断结果自动调节家电设备，改善室内环境。
WIFI模块：实现系统与智能手机的无线连接，将实时环境数据上传至手机APP，方便用户远程监测和控制。同时，用户还可以通过手机APP设置阈值和手动控制家电设备，实现智能化管理。

实物调试

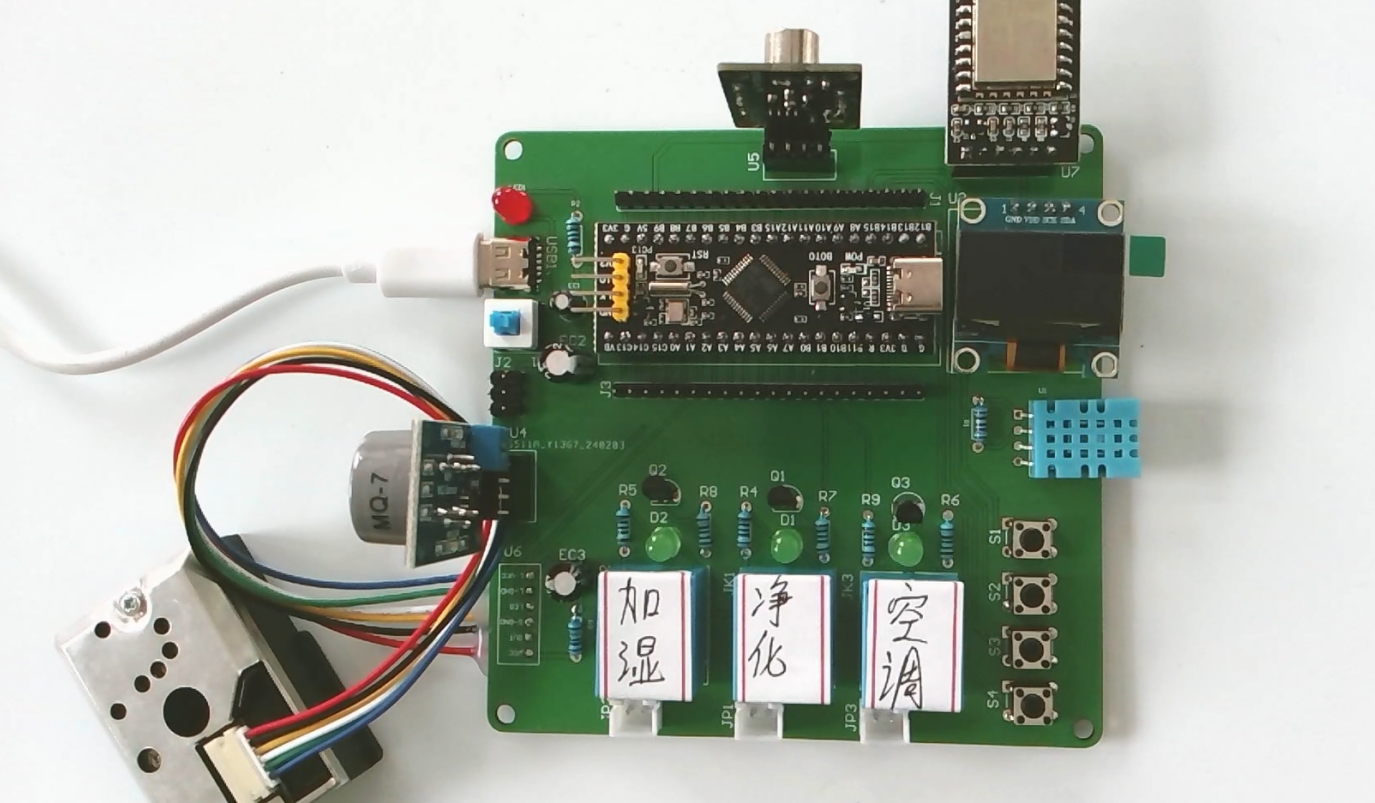

5.1 电路焊接总图

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，主从机相同的有三个部分，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是OLED显示模块，现在板子上焊上一个４Pin排母，然后直接将OLED显示屏插在排母上。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是PM2.5传感器（GP2Y1014AU）模块，将与PM2.5检测模块上的线按照对应的顺序焊接到板子上就可以了。第五部分是四个独立按键，第六部分是温湿度模块，直接焊在板子上。第七部分是三个继电器，第八部分是WIFI模块，先将WIFI模块焊接到转接板上，再将转接板插到板子上提前焊接好的排母即可。第九部分是一氧化碳模块和甲醛传感器模块，直接插到板子上的排母即可。图5-1为焊接完的整体实物图：

图5-1电路焊接总图

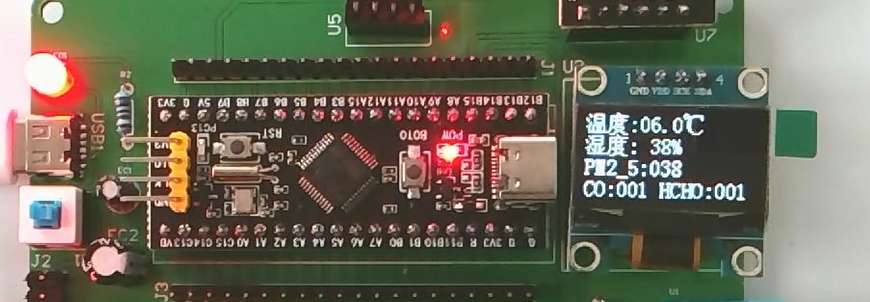

5.2 上电显示测试

单片机上电后，OLED屏幕会显示当前的温度，湿度，PM2.5浓度，一氧化碳浓度和甲醛浓度如图5-2所示，

图5-2上电显示图

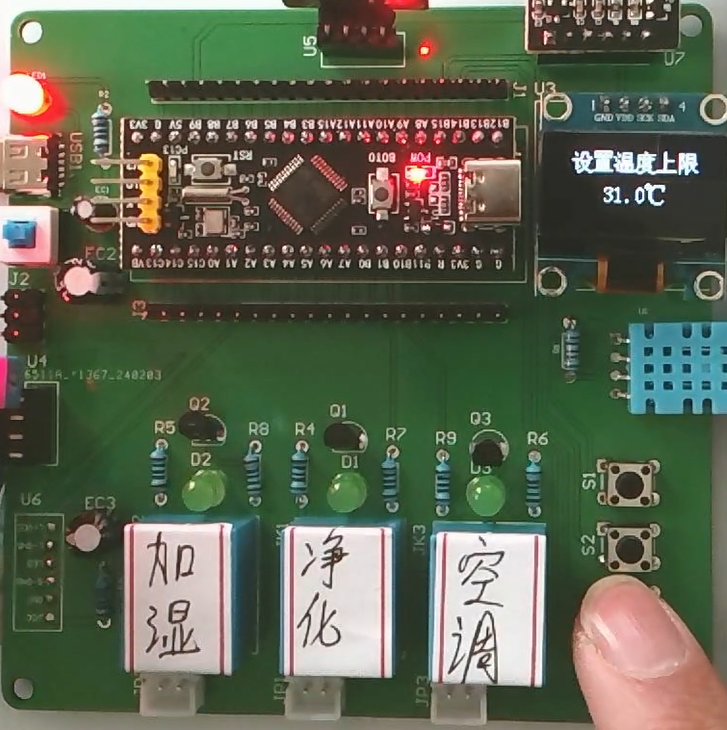

5.3 设置温度上限实物测试

如图5-3所示，按下第一个按键后，屏幕显示“设置温度上限”，按第二个按键，温度上限+1；按第三个按键，温度上限-1。

图5-3设置温度上限实物图

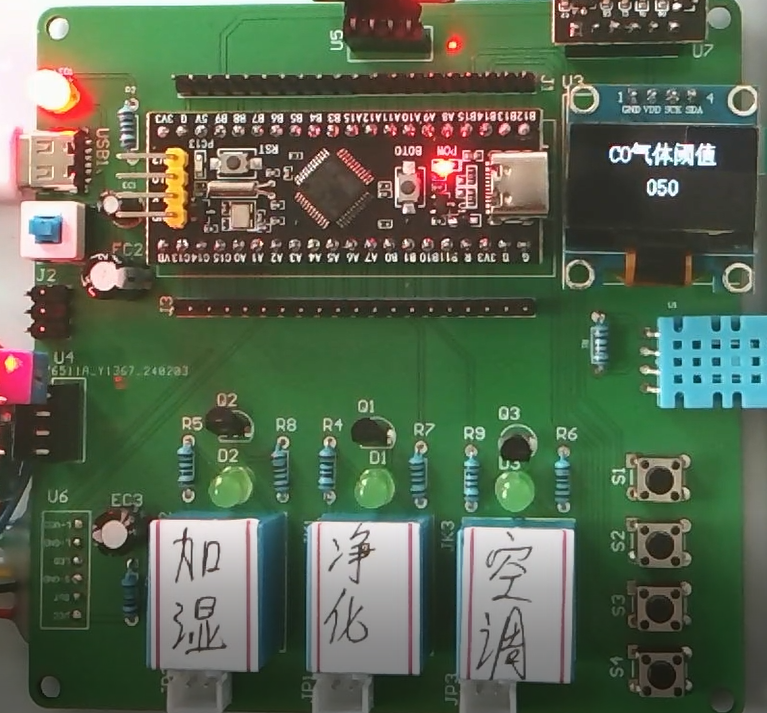

5.4 设置一氧化碳阈值实物测试

如图5-4所示，第二次按下第一个按键后，屏幕显示“设置一氧化碳阈值”，按第二个按键，一氧化碳阈值+1；按第三个按键，一氧化碳阈值-1。

图5-4设置一氧化碳阈值实物图

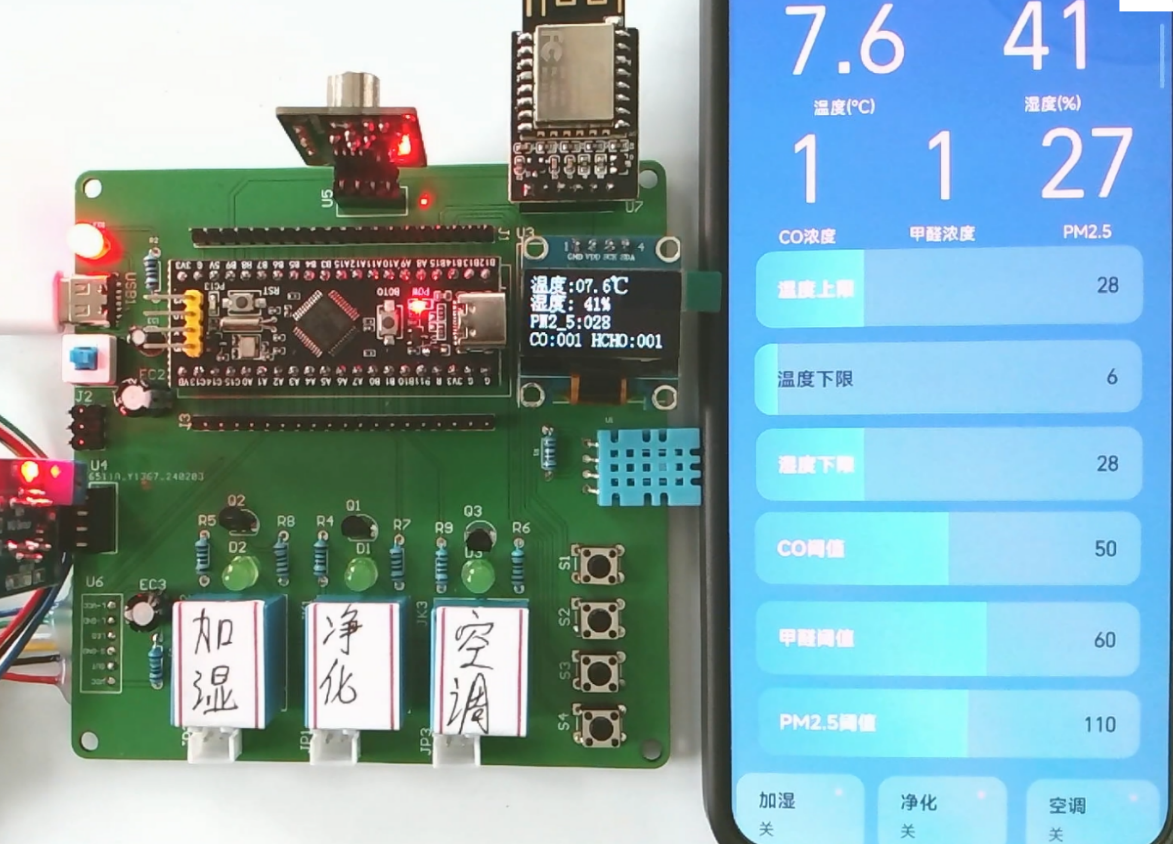

5.5 WIFI模块联网实物测试

如图5-5所示，当我们连接上手机热点或者是2.4GHｚ的WIFI后，我们就可以在手机APP端查看实时数据，也可以手动控制加湿器，净化器和空调的开关。

图5-5WIFI模块联网实物图

仿真调试

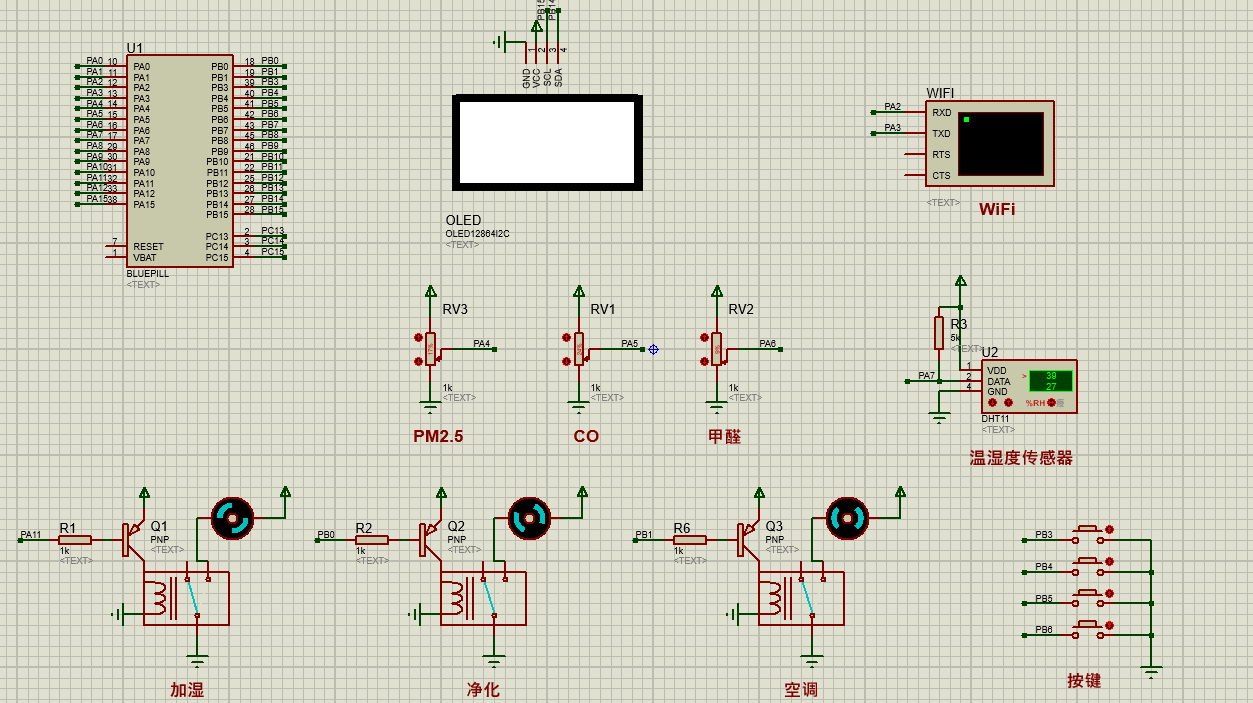

6.1仿真总体设计

仿真设计总体包括两个32单片机、OLED显示屏、四个按键、模拟WIFI模块的串口虚拟终端、一个模拟空调、一个模拟加湿器和一个模拟净化器的电位器、温湿度传感器。

图6-1 仿真设计总图

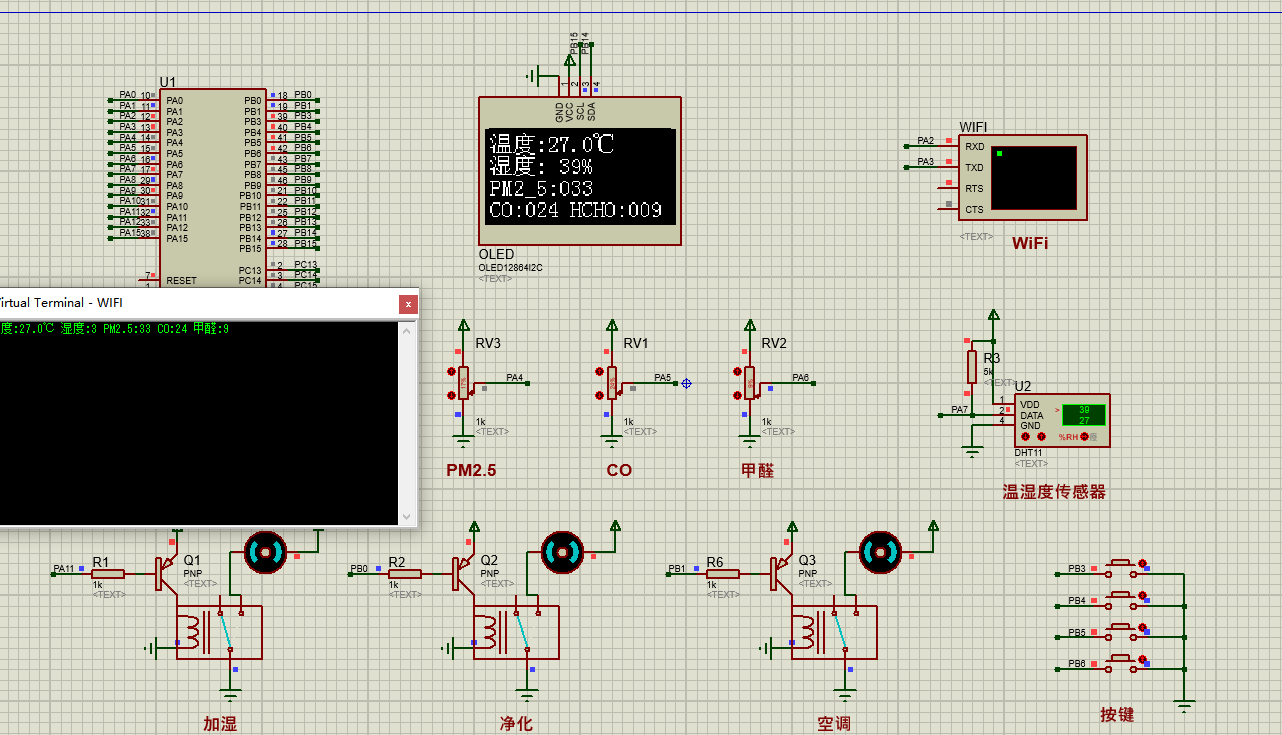

6.2上电显示仿真测试

如图6-2所示，上电后屏幕会显示当前的温度，湿度，PM2.5浓度，甲醛浓度和一氧化碳浓度。

图6-2上电显示仿真图

6.3 设置温度阈值仿真测试

如图6-3所示，第一次按下第一个按键后，屏幕显示“设置温度阈值”，按第二个按键，温度阈值+1；按第三个按键，温度阈值-1。

图6-3设置温度阈值仿真图

6.4 设置一氧化碳阈值仿真测试

如图6-4所示，第二次按下第一个按键后，屏幕显示“设置一氧化碳阈值”，按第二个按键，一氧化碳阈值+1；按第三个按键，一氧化碳阈值-1。

图6-3设置一氧化碳阈值仿真图

6.5 设置甲醛阈值仿真测试

如图6-4所示，第三次按下第一个按键后，屏幕显示“设置甲醛阈值”，按第二个按键，甲醛阈值+1；按第三个按键，甲醛阈值-1。

图6-4设置甲醛阈值仿真图

设计说明书部分资料如下

设计摘要：

本论文探讨了基于无线通信的室内环境控制系统的设计与实现。该系统通过集成多种传感器（如温湿度传感器、PM2.5传感器、一氧化碳传感器和甲醛传感器），实时监测室内环境参数，并根据预设的阈值自动调节空调、加湿器和净化器等设备，以维持室内环境的舒适和安全。系统还配备了OLED显示屏，用于实时显示采集的数据，并通过按键进行阈值设置和手动控制。此外，系统通过WiFi模块与手机APP连接，实现了远程监控功能，使用户能够随时随地了解和控制室内环境。本研究不仅提升了室内环境控制的智能化水平，还为智能家居领域提供了新的技术解决方案。

关键词：无线通信，室内环境控制，传感器，智能家居，远程监控
