本设计是基于51单片机的智能烘手器，主要实现以下功能：

1.可通过超声波测距模块检测到人手是否靠近
2.可通过两个继电器风别控制加热与吹风进行热风的吹出
3.可通过LCD显示屏显示当前烘手器的工作状态

电源： 5V
传感器：超声波测距模块（HC-SR04）
显示屏：LCD1602
单片机：STC89C52
执行器：继电器

标签：STC89C52、LCD1602、HC-SR04、继电器

题目扩展：温度控制系统、智能恒温箱

基于单片机的智能烘手器

基于单片机的智能烘手器可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

一、中控部分：

核心控制器：STC89C52单片机，负责数据处理与指令发送。
数据处理：接收输入部分的数据，包括超声波测距模块检测到的距离信息，进行内部逻辑判断与算法处理。
指令生成：根据处理结果，生成控制信号，控制输出部分的加热与吹风功能。

二、输入部分：

超声波测距模块（HC-SR04）：
- 功能：检测人手与烘手器之间的距离。
供电电路：
- 功能：为整个系统提供稳定的电源。

三、输出部分：

LCD1602显示模块：
- 功能：实时显示烘手器的工作状态。
继电器控制输出（加热）：
- 功能：控制加热器的启动与关闭。
继电器控制输出（吹风）：
- 功能：控制吹风机的启动与关闭。

实物调试

5.1 电路焊接总图

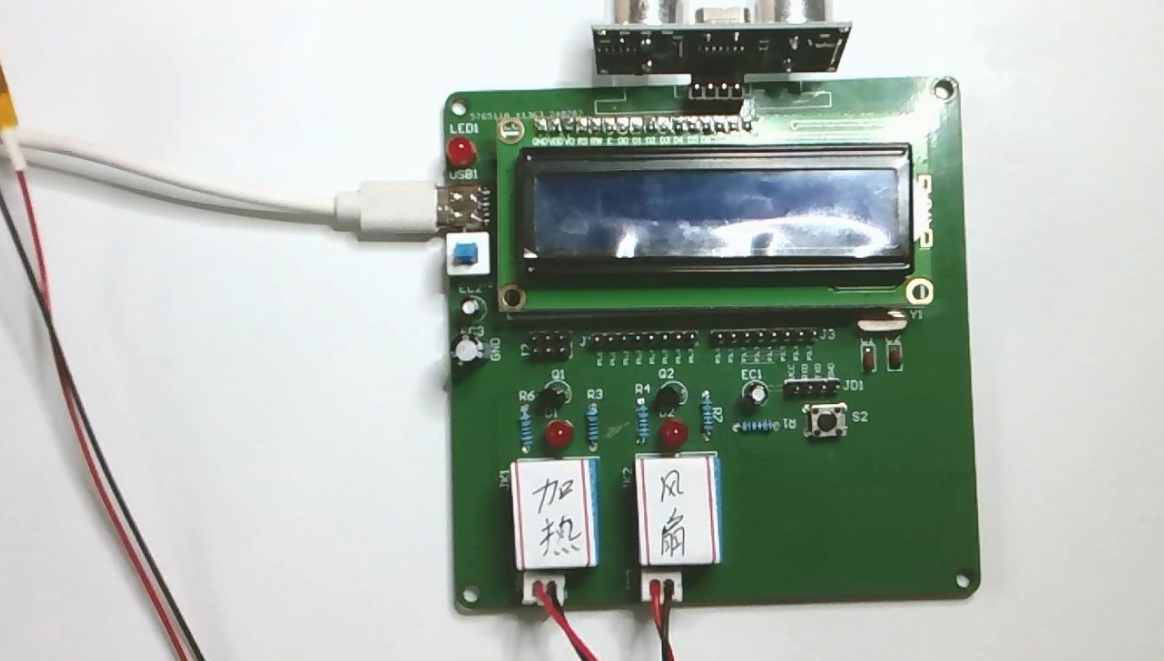

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，主从机相同的有三个部分，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是LCD显示模块，先在板子上焊上一个排母，然后直接将LCD显示屏插在排母上。第三部分是单片机最小系统板，直接将STC89C51直接插在提前焊好的排母上，然后焊接好复位电路。第四部分是超声波测距模块，先焊一个4Pin的排母，将超声波测距模块直接插入排母中就好了。第五部分是三个LED灯，第六部分是晶振模块，第七部分是两个继电器。图5-1为焊接完的整体实物图：

图5-1电路焊接总图

5.2 上电显示测试

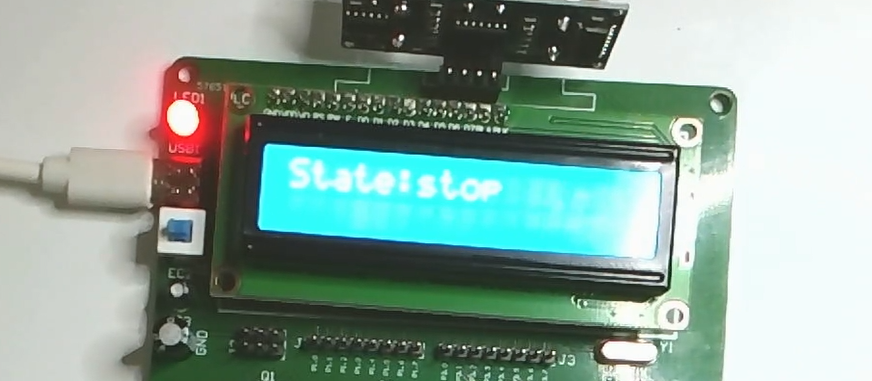

单片机上电后，OLED屏幕会显示当前烘手机的工作状态如图5-2所示，

图5-2上电显示图

5.3 靠近开启烘手机实物测试

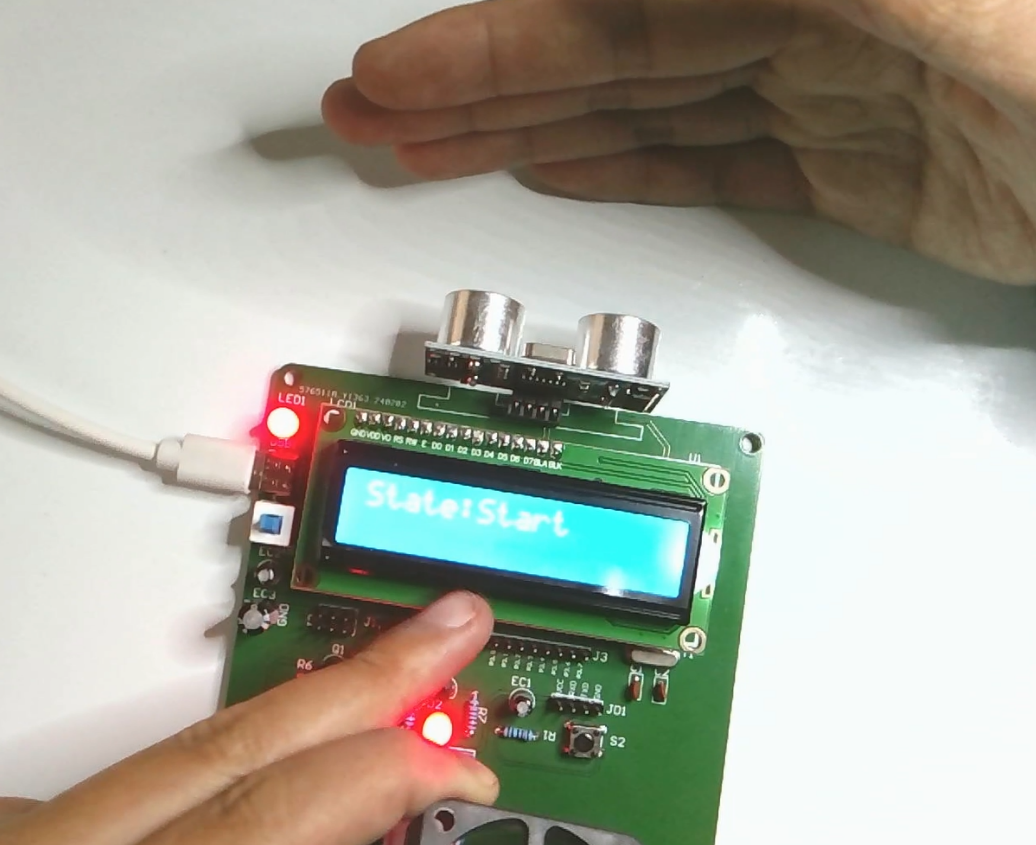

如图5-3所示，当手靠近超声波测距雷达时风扇和加热片打开，烘手机开始工作。

图5-3靠近开启烘手机实物图

仿真调试

6.1仿真总体设计

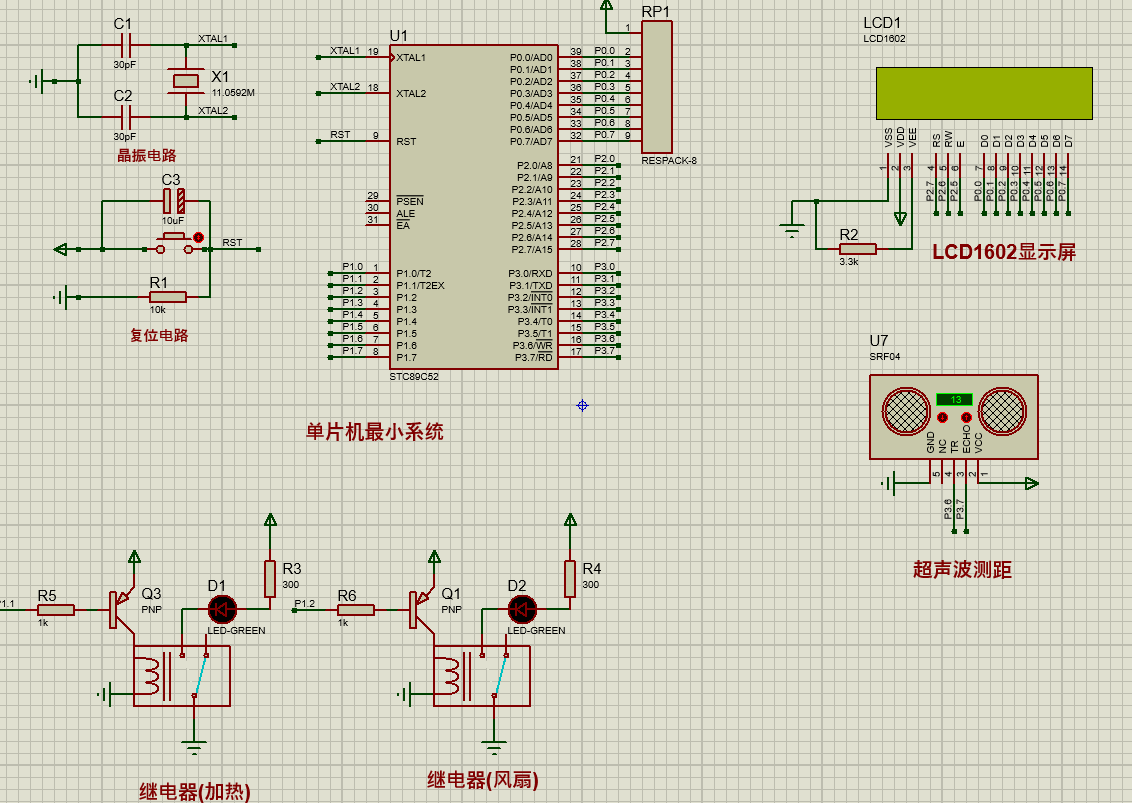

仿真设计总体包括一个51单片机、LCD显示屏、一个按键、一个模拟风扇和一个模拟加热片的电位器、超声波测距模块。

图6-1 仿真设计总图

6.2上电显示仿真测试

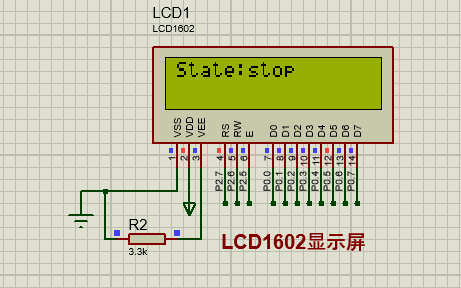

如图6-2所示，上电后屏幕会显示当前的工作状态。

图6-2上电显示仿真图

6.3 烘手机开始工作仿真测试

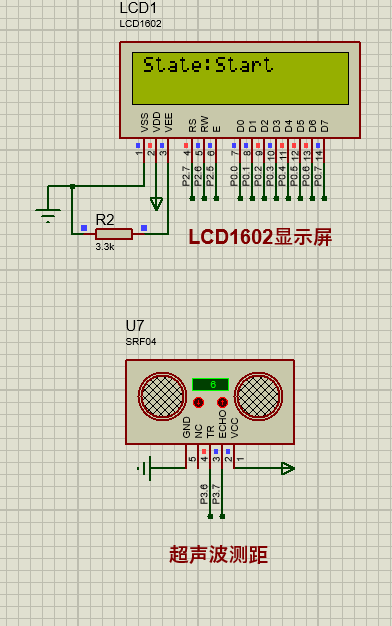

如图6-3所示，当我们的手距离超声比测距的距离小于阈值时烘手机开始工作。

图6-3烘手机开始工作仿真图

设计说明书部分资料如下

设计摘要：

本论文详细介绍了基于51单片机的智能烘手器的设计与实现，该系统旨在通过集成多种传感器和控制模块，实现智能化的手部烘干功能。系统核心功能包括超声波测距模块用于检测人手是否靠近，两个继电器分别控制加热与吹风模块，实现热风的吹出，以及LCD显示屏用于显示当前烘手器的工作状态。通过超声波测距模块，系统能够实时检测用户的手部位置，当检测到人手靠近时，自动启动加热与吹风模块，提供高效的手部烘干服务。继电器的应用使得系统能够灵活控制加热与吹风的开关，确保烘干过程的安全与高效。LCD显示屏的集成，使得用户能够直观地了解烘手器的工作状态，增强了用户体验。

本设计不仅在技术上实现了多种传感器和控制模块的集成，还在实际应用中展现了良好的稳定性和可靠性。通过系统的实际运行测试，证明了其在智能烘手器领域的有效性和实用性。未来，随着物联网和智能设备技术的进一步发展，该系统有望在更多领域得到应用，为日常生活提供更加便捷和智能的服务。

关键词：智能烘手器，51单片机，超声波测距，继电器，LCD显示屏
