资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T2022310M

设计简介：

本设计是基于stm32的智能药箱，主要实现以下功能：

通过温度传感器检测体温
通过温湿度传感器检测温湿度
通过红外传感器检测是否拿去药物
通过时钟模块实现吃药定时提醒
通过TFT屏幕显示用药量，吃药时间，体温，温湿度，到达吃药时间蜂鸣器报警提示，屏幕对应的药品闪烁提示
通过按键设置系统时间，三种药品吃药时间，用药量，设置体温上下限，超标蜂鸣器报警

电源： 5V
传感器：温度传感器（DS18B20）、红外传感器（TCRT5000）、温湿度传感器（DHT11）
显示屏：TFT
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键，时钟模块（DS1302）

标签：STM32、OLED12864、DS18B20、TCRT5000、DHT11、DS1302

题目扩展：智能药盒系统、基于物联网的智能药箱、基于stm32的智能老人健康监测系统

基于stm32的智能药箱

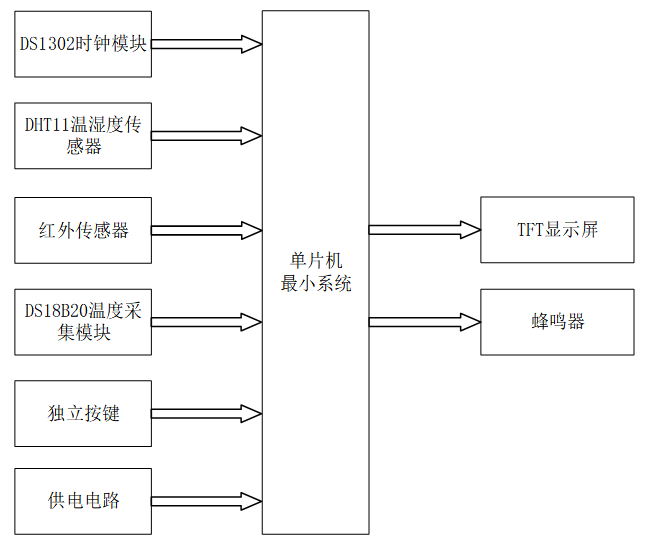

基于stm32的智能药箱可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

一、中控部分

STM32单片机：作为系统的控制中枢，负责数据处理和指令发出。

二、输入部分

时钟模块（DS1302）：提供准确的时间信息，用于设置和判断吃药时间。
温湿度传感器（DHT11）：实时监测环境温湿度，确保药品存储条件适宜。
红外传感器：检测药品是否被取出，记录用药情况。
体温采集模块（DS18B20）：测量用户体温，提供健康数据。
独立按键：提供用户交互接口，用于设置系统参数、切换界面等。
供电电路：为整个系统提供稳定可靠的电源。

三、输出部分

TFT显示屏：显示时间、温湿度、体温、药品定时时间等信息，直观明了。
蜂鸣器：在到达吃药时间或异常情况时发出报警声音，提醒用户注意。

实物调试

5.1 电路焊接总图

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排母焊接好后，将TFT显示屏插入排母。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是DHT11温湿度模块。第五部分是红外检测模块。第六部分是时钟模块，将元器件直接焊接在板子上。第七部分是DS18B20温度检测模块。第八部分是蜂鸣器。第九部分是五个独立按键，直接焊接在板子上。下图5-1为焊接完的整体实物图：

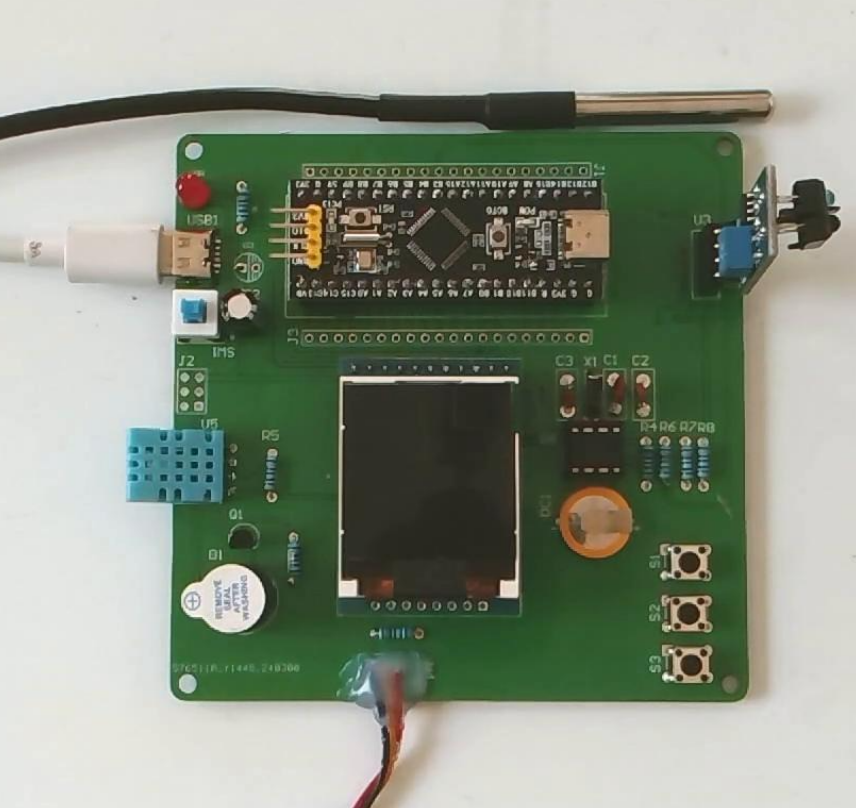

图5-1电路焊接总图

5.2 设置时间实物测试

如图5-3所示，在上电之后，OLED显示屏显示时间、三次吃药状态和三次吃药时间。如果要校准时间的话，按下第一个按键，显示屏后两行显示设置提示，按第二个按键，时间+1，按第三个按键，时间-1。如图5-4所示，是设置吃药时间，在显示吃药状态和吃药时间的界面时，按下第二个按键，屏幕会显示吃药时间设置提示。按下第三个按键是吃药时间+1，按下第四个按键是吃药时间+1。

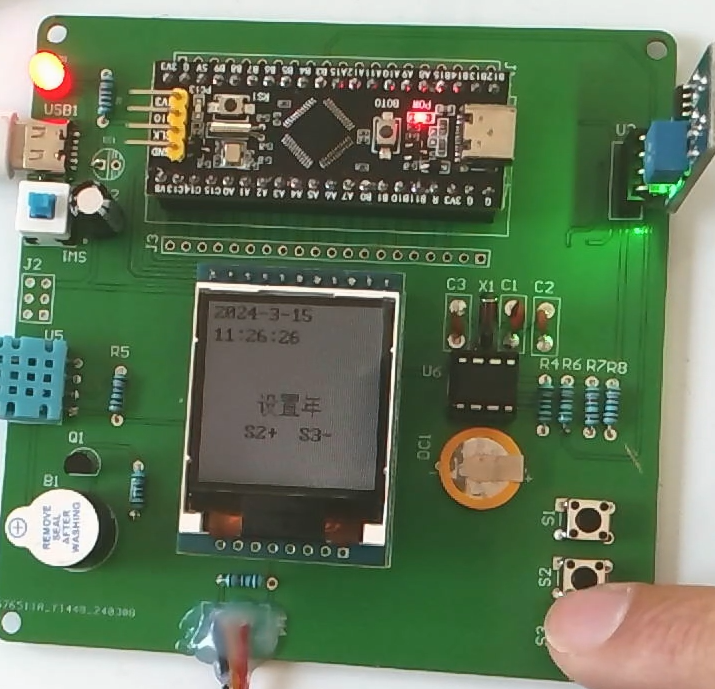

图5-3校准时间实物图

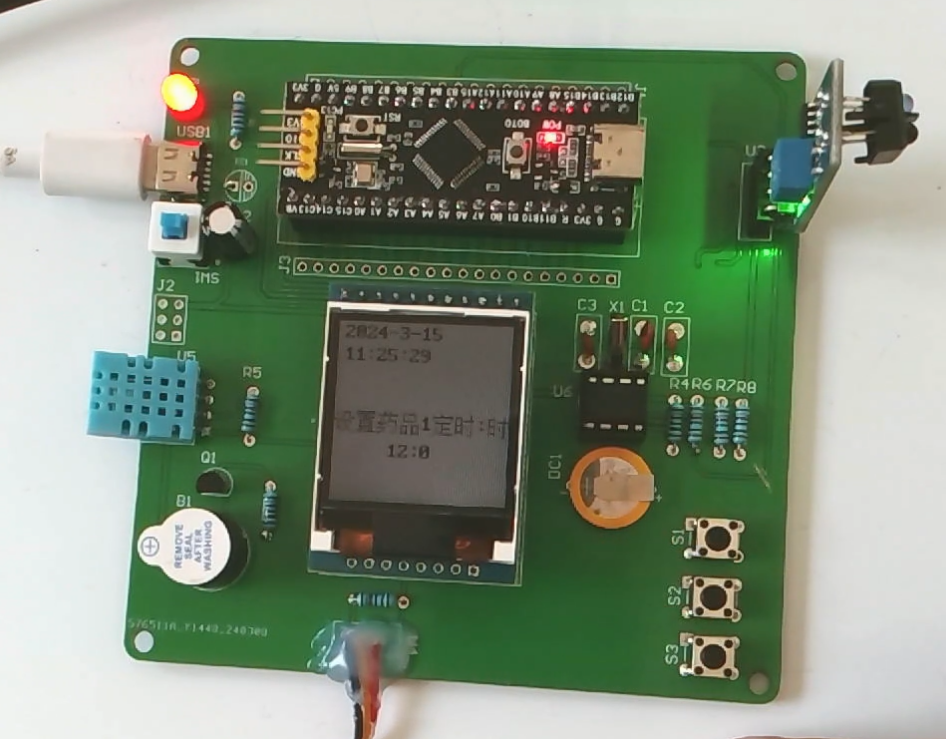

图5-4定时时间实物图

5.3 到达吃药时间实物测试

如图5-3所示，当到达设置的吃药时间，开始报警，若红外检测到拿药，则解除警报。当体温不在设置阈值内，蜂鸣器报警，否则不报警。

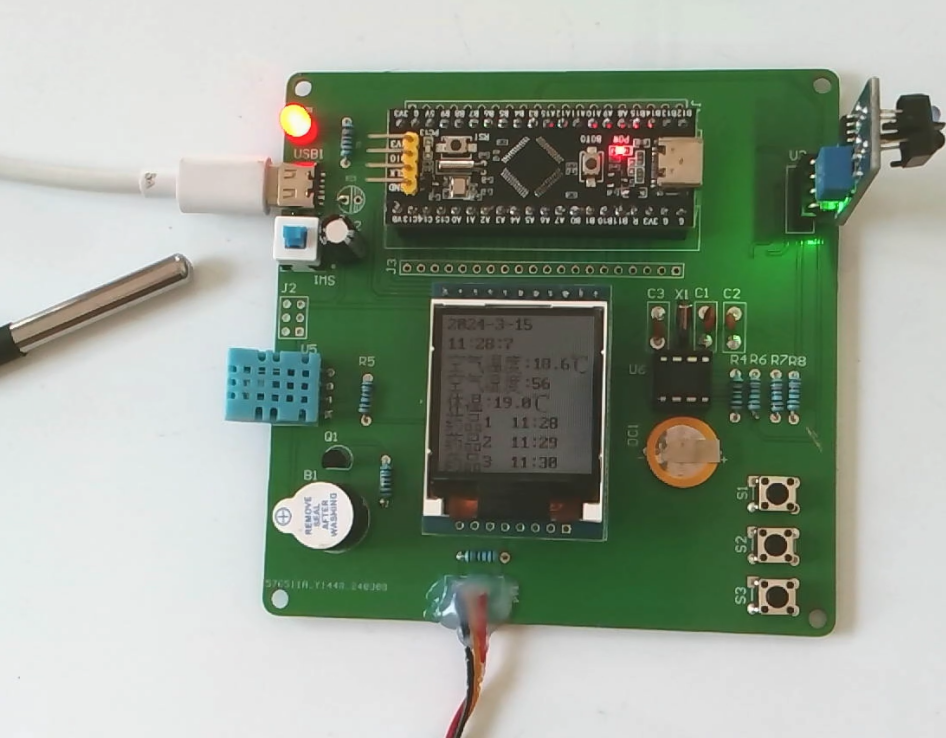

图5-5到达吃药时间实物图

设计说明书部分资料如下

设计摘要：

本设计提出了一种基于 STM32 单片机的智能药盒系统。该系统由中控部分、输入部分和输出部分组成。中控采用 STM32 单片机，负责获取输入数据并进行内部处理以控制输出。输入部分包括 DS1302 时钟模块以获取时间、DHT11 温湿度传感器获取空气温湿度值、红外传感器、DS18B20 温度采集模块获取体温、独立按键用于切换和设置界面以及控制药盒开关、供电电路为整个系统供电。输出部分由 TFT 显示屏和蜂鸣器组成，TFT 显示屏可显示时间、温湿度、体温、药品定时时间、设置时间和温度阈值等信息，蜂鸣器在到达吃药时间进行报警。该智能药盒系统具有多功能、智能化的特点，为用户提供了便捷、准确的药品管理和提醒服务。

关键词：单片机；时钟模块；TFT显示屏；温度检测
